ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Компрессор и натяжной шкив

55-30

ПРОВЕРКА

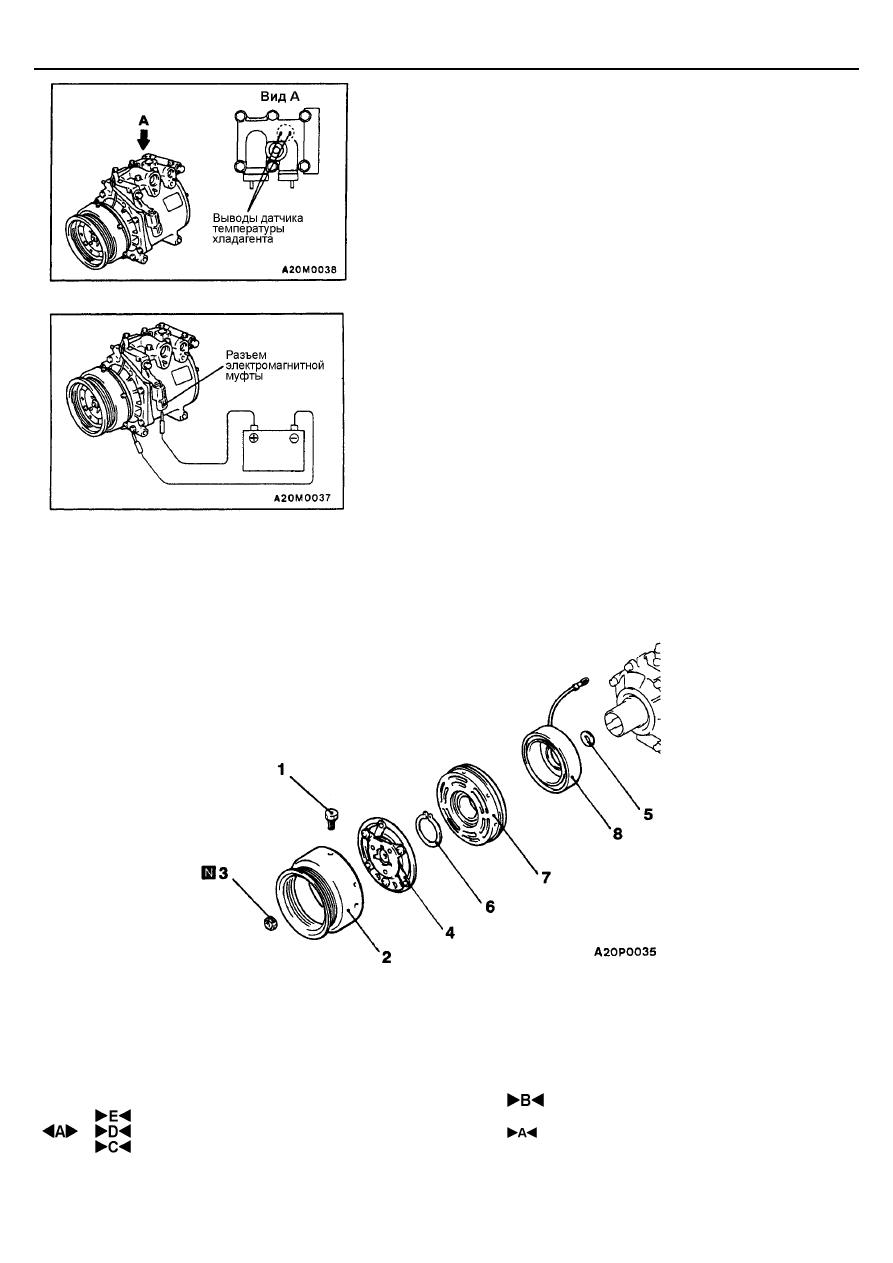

ПРОСТАЯ ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ
ХЛАДАГЕНТА

При выключенном кондиционере измерьте сопротивление цепи между
выводами датчика. Если цепь разомкнута (сопротивление стемится к
бесконечности), то замените компрессор в сборе.

ПРОВЕРКА РАБОТЫ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ
КОМПРЕССОРА

Подсоедините от (+) клеммы аккумуляторной батареи к выводу разъема со
стороны компрессора, а провод от (-) клеммы аккумуляторной батареи к
корпусу компрессора.
Если при этом слышен щелчок, то электромагнитная муфта исправна.

ЭЛЕКТРОМАГНИТНАЯ МУФТА КОМПРЕССОРА

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Болт
2. Шкив

•

  Регулировка зазора

3. Гайка
4. Диск якоря

5. Шайбы
6. Стопорное кольцо
7. Ротор
8. Обмотка муфты

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Компрессор и натяжной шкив

55-31

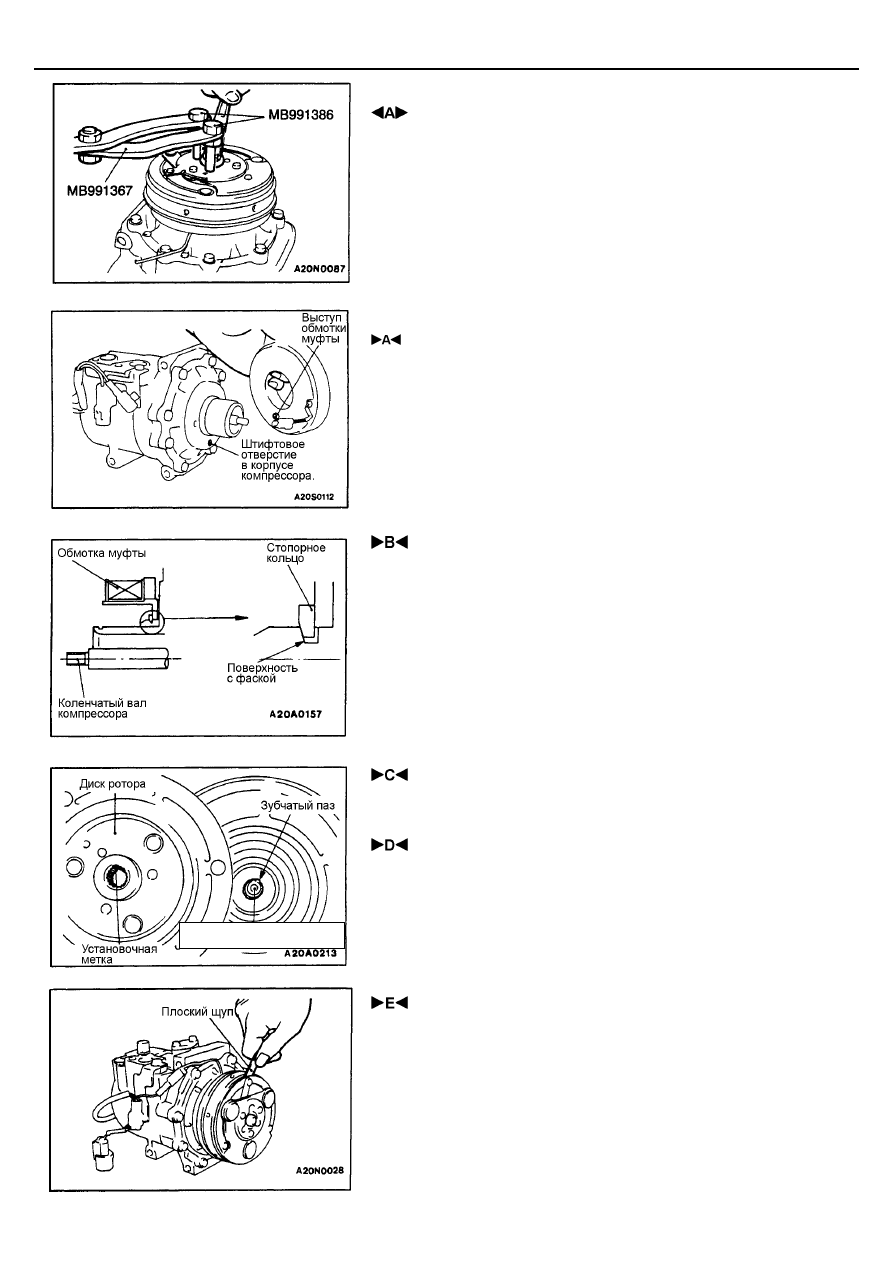

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТВОРАЧИВАНИЕ ГАЙКИ

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ОБМОТКИ ЭЛЕКТРОМАГНИТНОЙ

МУФТЫ

При установке обмотки муфты на корпус компрессора совместите выступ
муфты с отверстием под штифт в корпусе компрессора.

 УСТАНОВКА СТОПОРНОГО КОЛЬЦА

Установите стопорное кольцо таким образом, чтобы торец с фаской
находился с наружной стороны, как показано на рис.

 УСТАНОВКА ДИСКА ЯКОРЯ

Совместите установочные метку на шлицах коленчатого вала компрессора
и метку на диске якоря и затем соберите их вместе.

 УСТАНОВКА ГАЙКИ

При помощи специального инструмента зафиксируйте электромагнитную
муфту и затяните гайку таким же образом, как при отворачивании гайки.

 РЕГУЛИРОВКА ЗАЗОРА

Проверьте соответствует ли величина воздушного зазора в
электромагнитной муфте номинальному значению.
Номинальный зазор: 0,40 - 0,65 мм
ПРИМЕЧАНИЕ:
В случае отклонения величин зазора от номинального значения
произведите необходимую регулировку зазора при помощи изменяя
кол-во регулировочных шайб.

Коленчатый вал компрессора

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55-32

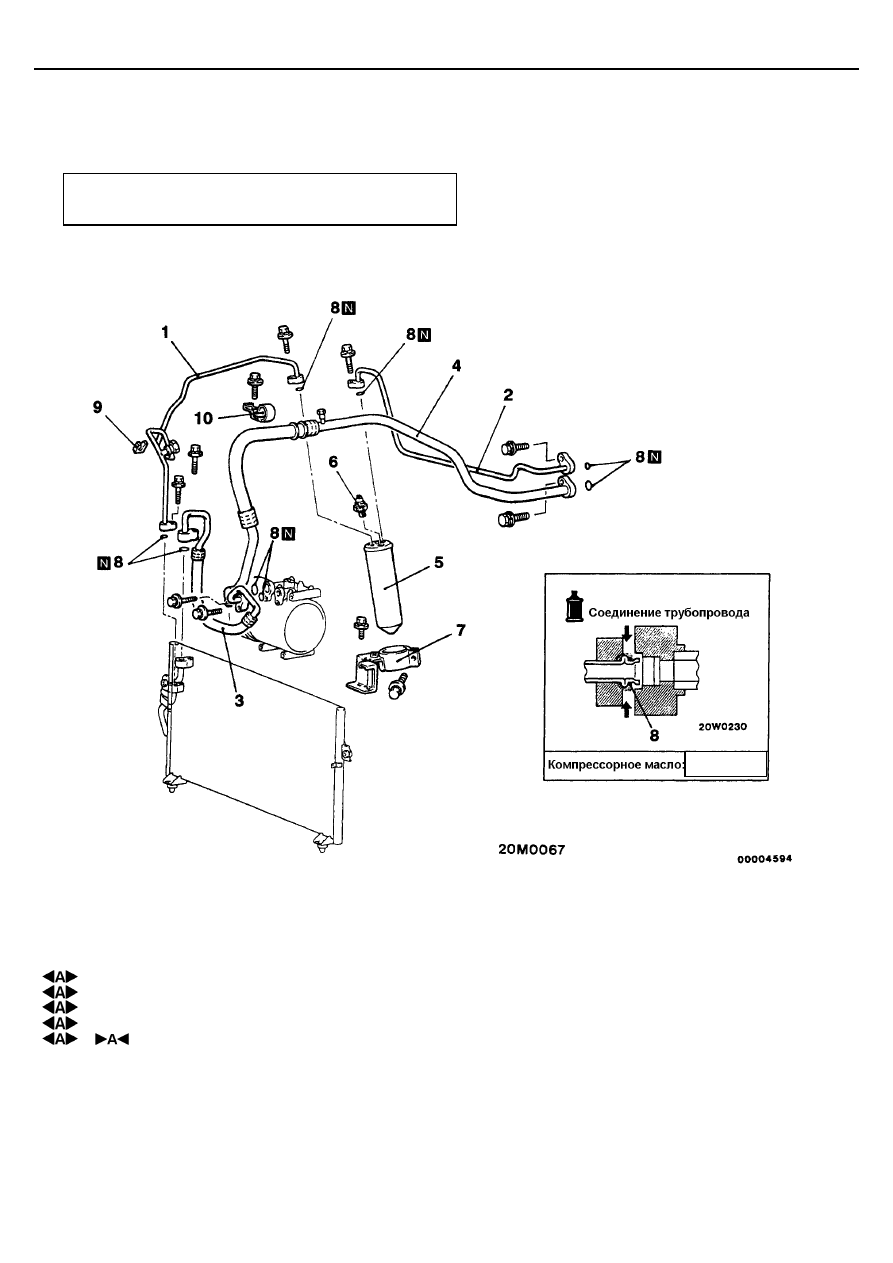

ЛИНИИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

СНЯТИЕ И УСТАНОВКА

<АВТОМОБИЛИ С ЛЕВЫМ РУЛЕМ>

Предварительная и заключительная операции

•



Удаление и заправка хладагента (стр. 55 - 9)

1. Трубка высокого давления А
2. Трубка высокого давления В
3. Шланг высокого давления
4. Шланг низкого давления
5. Ресивер в сборе
6. Датчик двойного давления
7. Кронштейн ресивера
8. Кольцевая уплотнительная прокладка
9. Фиксатор
10. Хомут

SUNPAG 56

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55-33

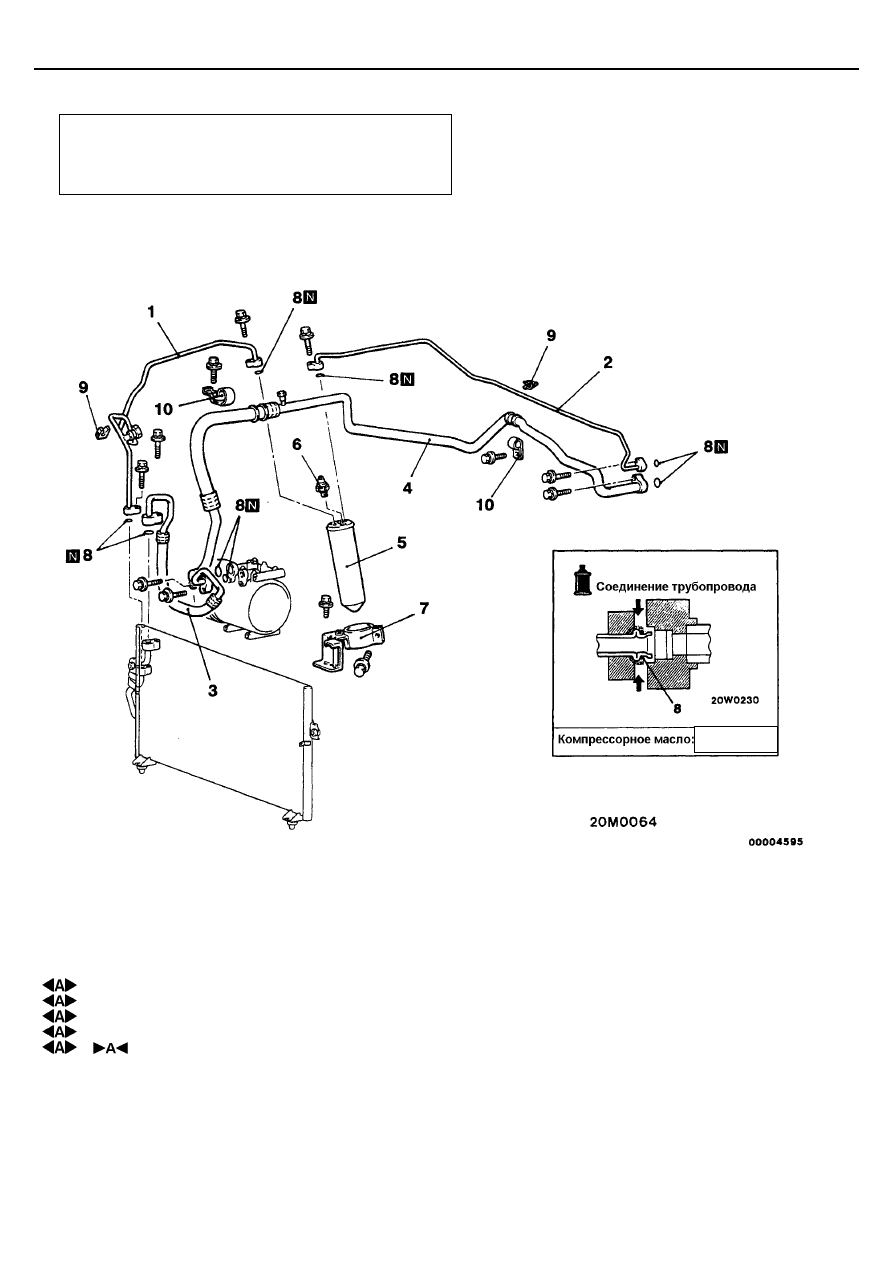

<АВТОМОБИЛИ С ПРАВЫМ РУЛЕМ>

Предварительные и заключительные операции

•



Удаление и заправка хладагента (см. стр. 55 – 9)

•



Снятие и установка крышки воздушного фильтра и
впускного патрубка

1. Трубка высокого давления А
2. Трубка высокого давления В
3. Шланг высокого давления
4. Шланг низкого давления
5. Ресивер в сборе
6. Датчик двойного давления
7. Кронштейн ресивера
8. Кольцевая прокладка
9. Фиксатор
10. Хомут
