ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Задний противотуманный
фонарь

54-48

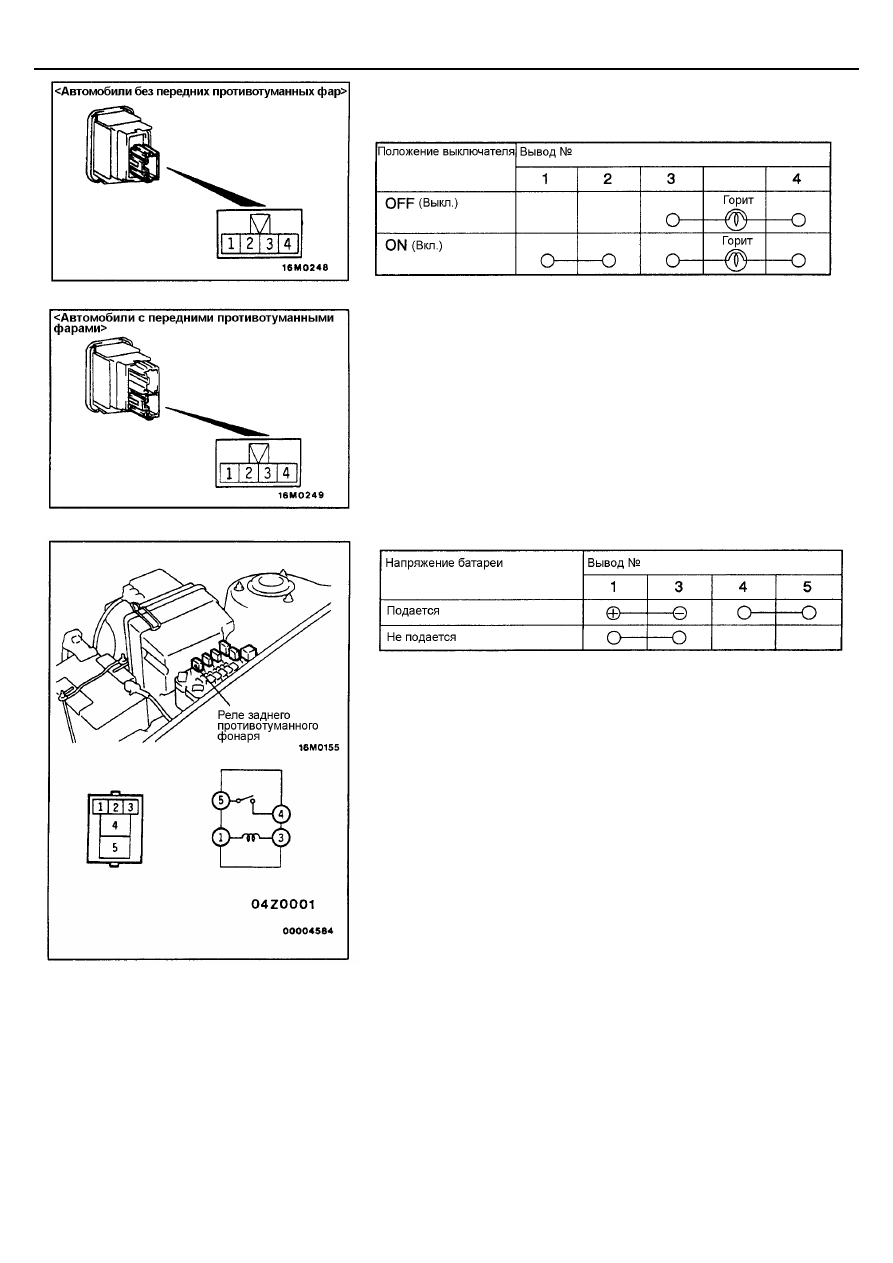

ПРОВЕРКА
Проверка выключателя заднего противотуманного
фонаря

Проверка реле заднего противотуманного фонаря

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Верхний стоп-сигнал

54-49

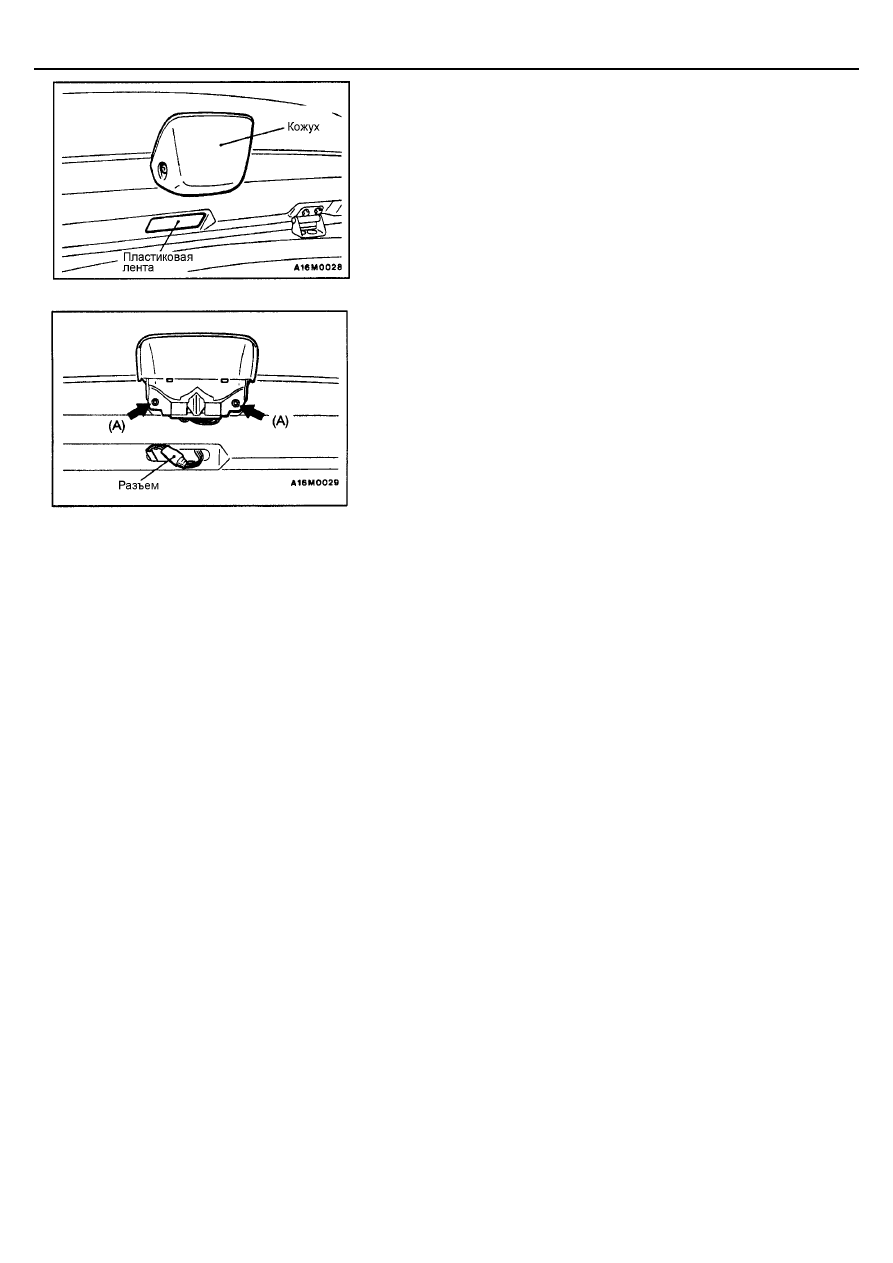

ВЕРХНИЙ СТОП-СИГНАЛ

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 <ХЭТЧБЭК>

1.

Снимите кожух верхнего стоп-сигнала.

2.

Снимите пластиковую ленту.

3.

Разъедините разъем верхнего стоп-сигнала.

4.

Отверните два винта (А) и затем снимите верхний стоп-сигнал.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Реостат

54-50

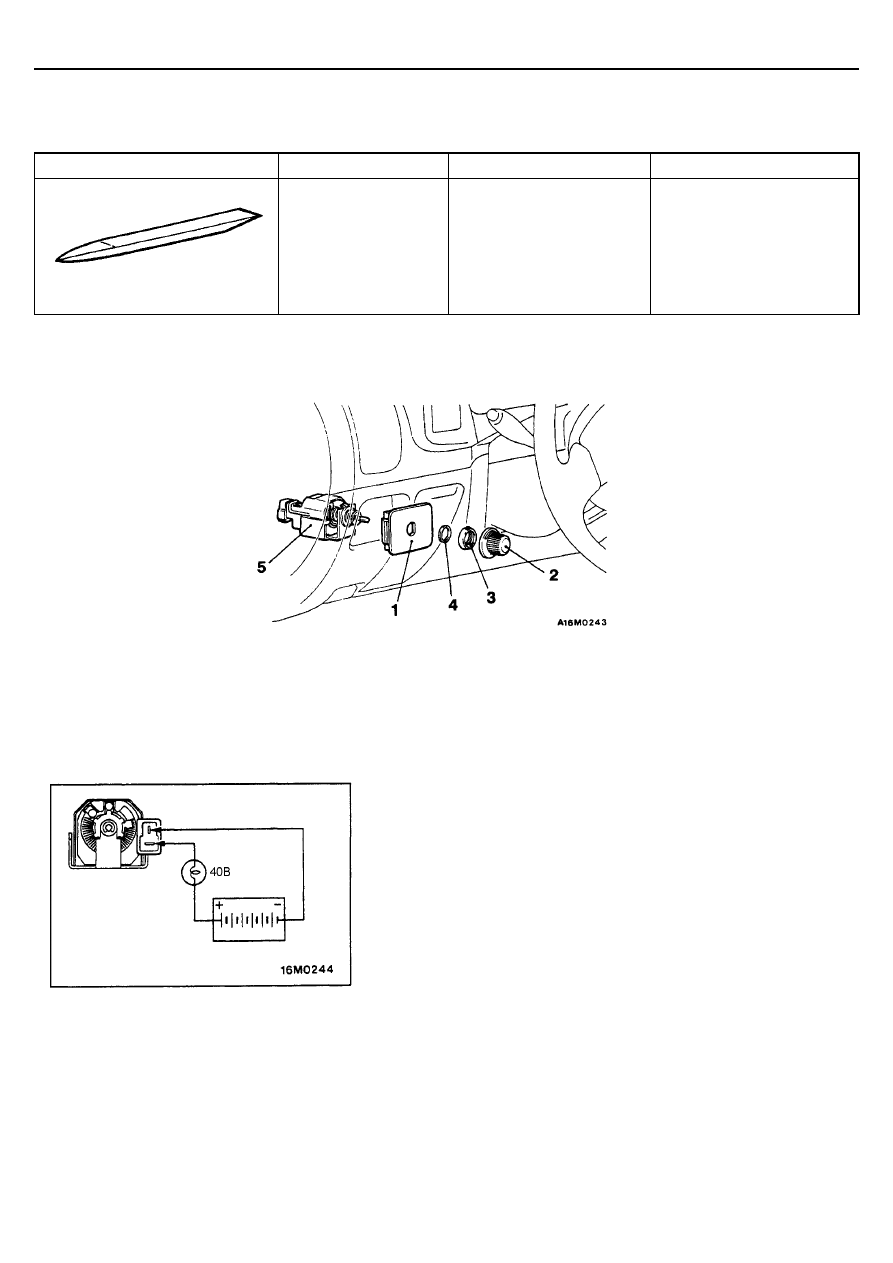

РЕОСТАТ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Назначение

MB 990784

Съемник декоративных
деталей

Снятие накладки
выключателя реостата

РЕОСТАТ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Накладка выключателя
2. Ручка
3. Гайка

4. Прокладка
5. Реостат

ПРОВЕРКА

1.

Подсоедините к выводам реостата аккумуляторную батарею через
контрольную лампу (40 ватт) как показано на рисунке.

2.

Если при медленном повороте ручки реостата яркость свечения
лампы изменяется плавно и без выключения, следовательно, реостат
работает нормально.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Выключатель аварийной
сигнализации

54-51

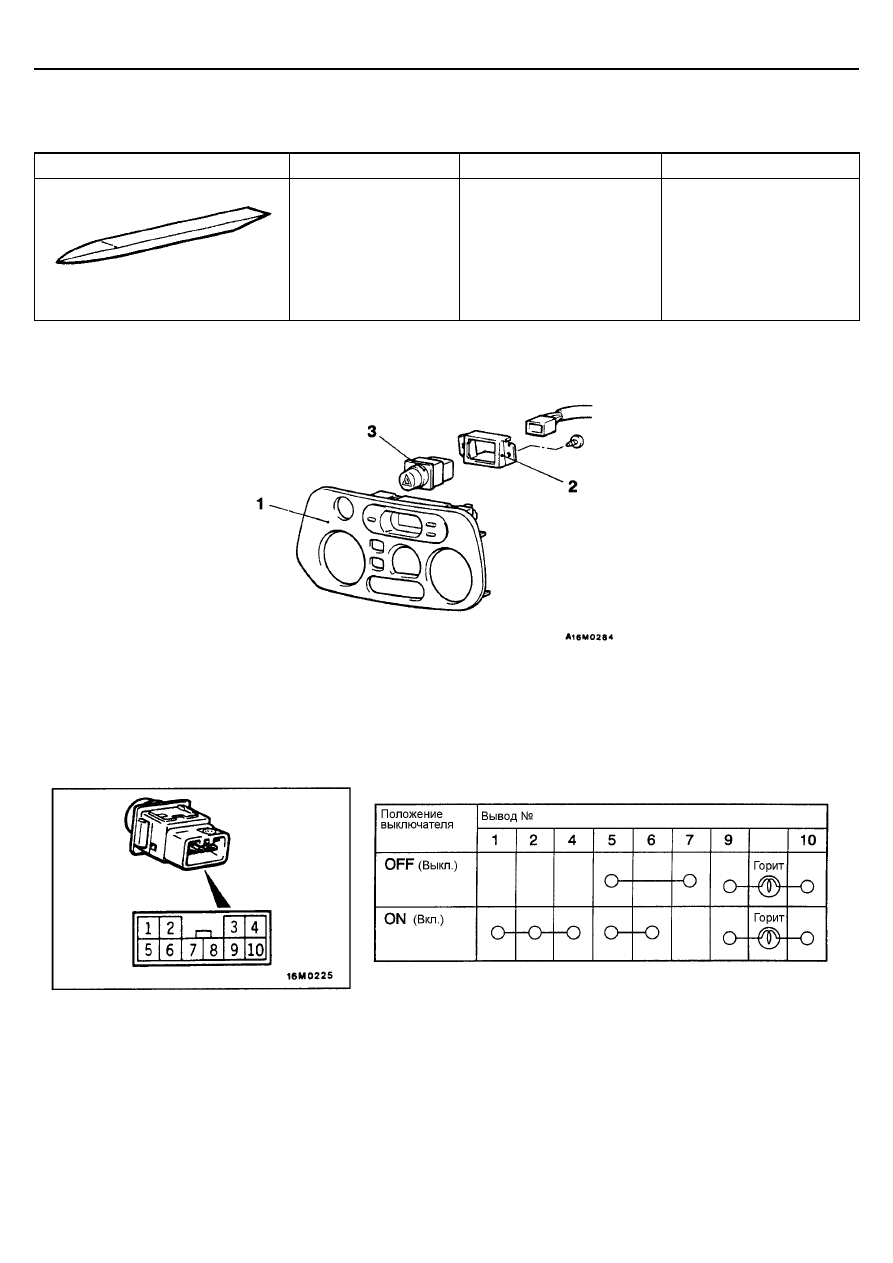

ВЫКЛЮЧАТЕЛЬ ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Назначение

MB 990784

Съемник декоративных
деталей

Снятие панели управления
отопителя

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Панель управления отопителем
2. Рамка выключателя
3. Выключатель лампы аварийной сигнализации

ПРОВЕРКА
