ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Фара головного света и
передний указатель поворотов

54-40

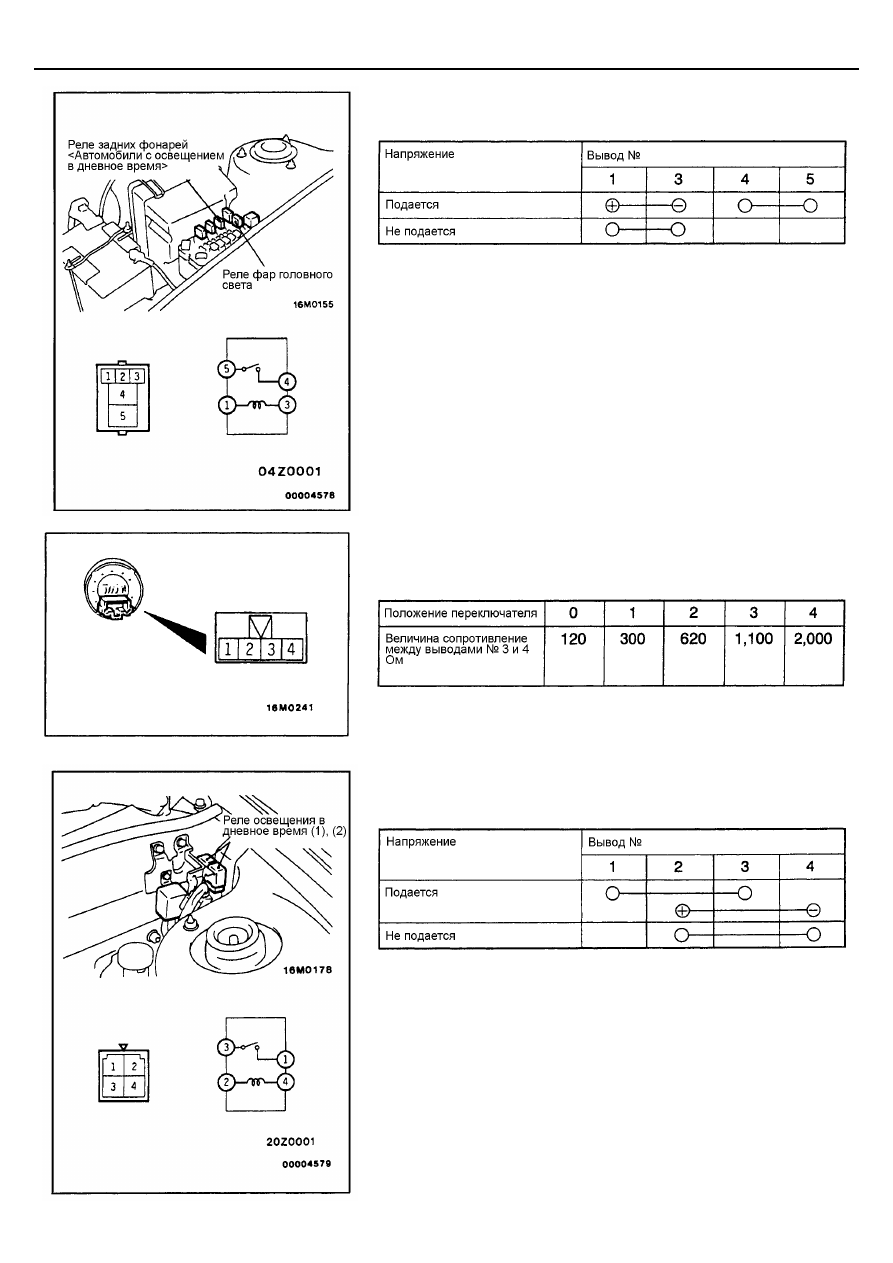

ПРОВЕРКА РЕЛЕ ФАР ГОЛОВНОГО СВЕТА И ЗАДНИХ
ФОНАРЕЙ

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КОРРЕКТОРА ФАР

Проверьте сопротивление между выводами при работающем
переключателе.

ПРОВЕРКА РЕЛЕ (1) И (2) ОСВЕЩЕНИЯ В ДНЕВНОЕ
ВРЕМЯ

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Боковой указатель поворотов

54-41

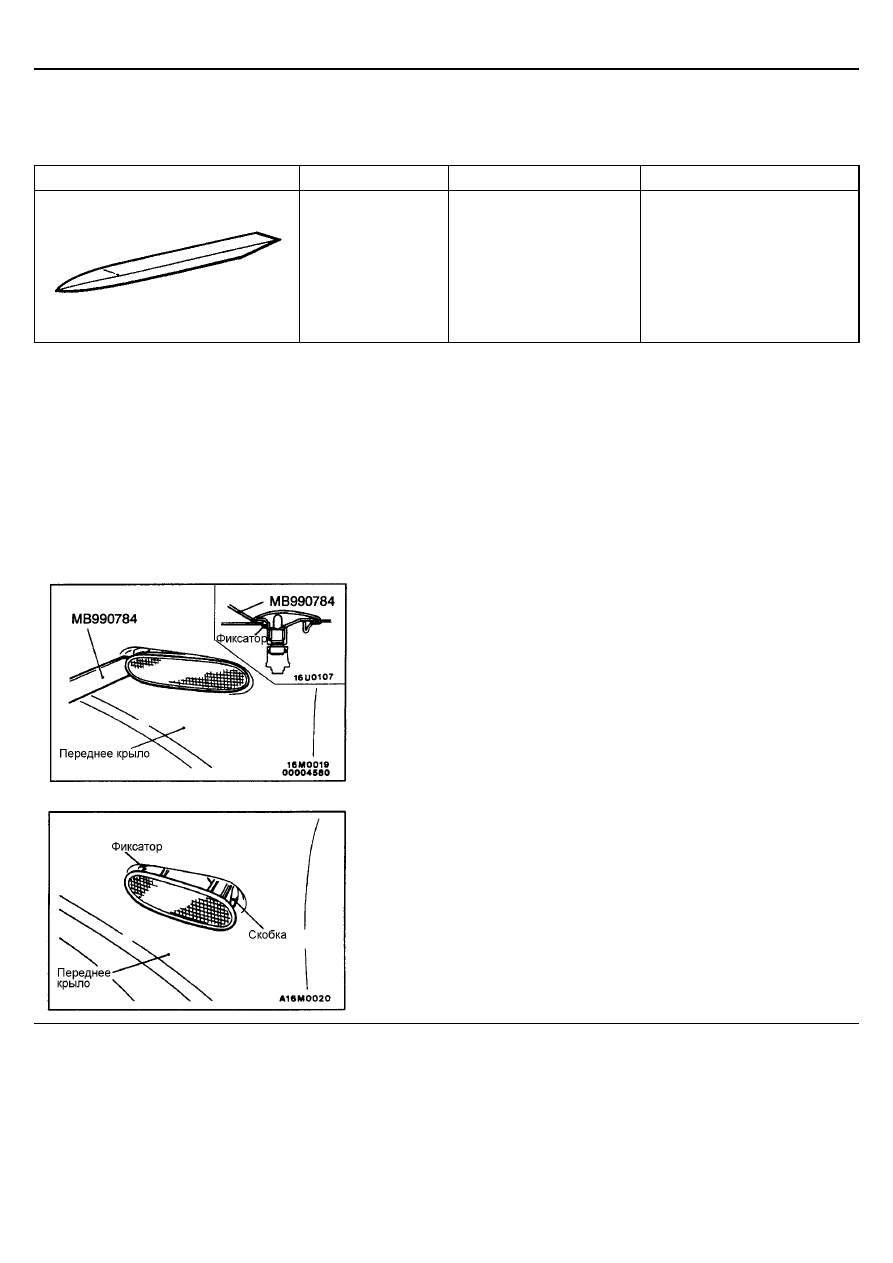

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Назначение

MB 990784

Съемник декоративных
деталей

Снятие бокового указателя
поворотов

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА

СНЯТИЕ

При помощи специального инструмента удалите фиксатор из панели
переднего крыла и затем снимите боковой указатель поворота.

УСТАНОВКА

1.

Вставьте фиксатор в панель крыла.

2.

 Вставьте боковой указатель поворотов в крыло и зафиксируйте его
скобкой.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА –

Передняя противотуманная
фара

54-42

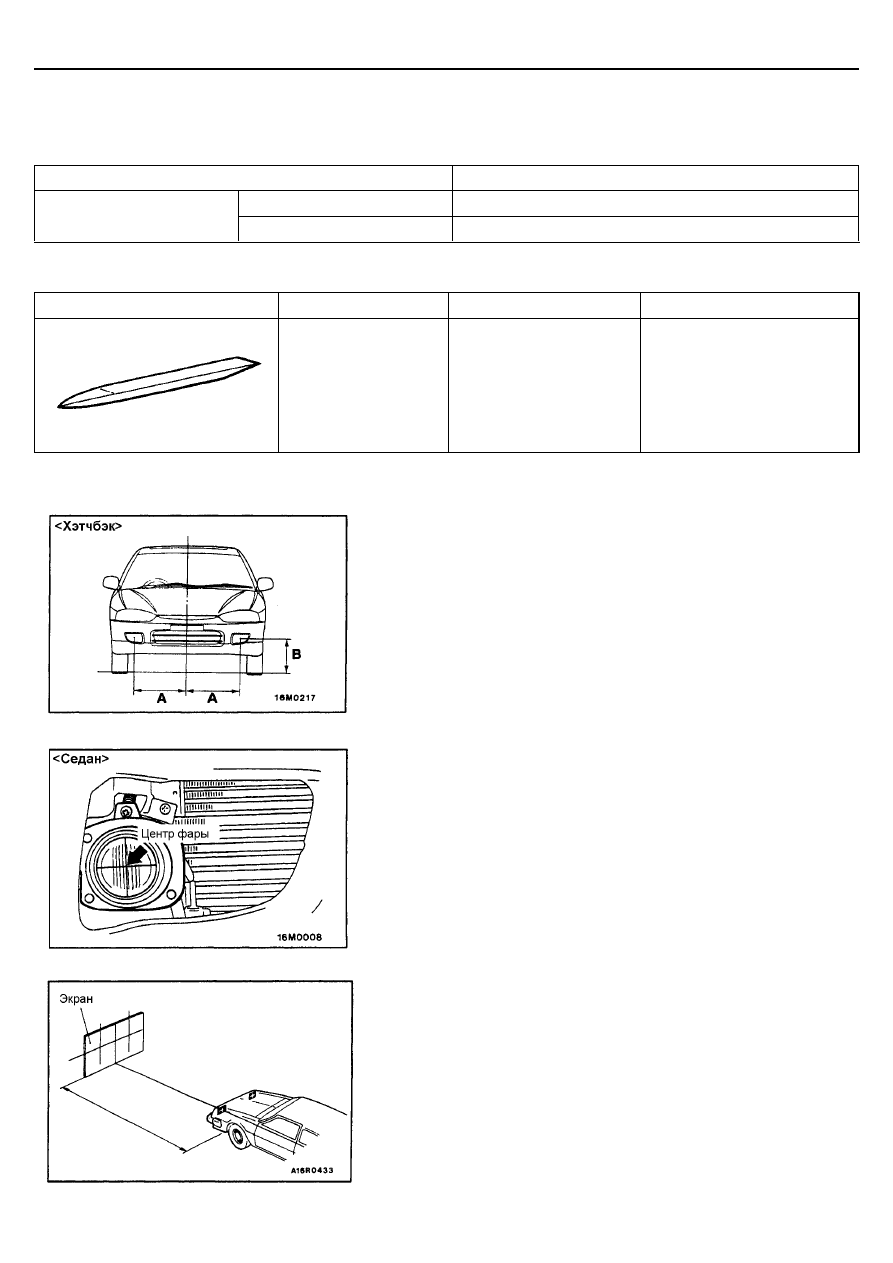

ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Вертикальное направление

100 мм ниже горизонтальной линии (Н)

Регулировка передней
противотуманной фары

Горизонтальное направление

Параллельно направлению движения автомобиля

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Назначение

MB 990784

Съемник декоративных
деталей

Снятие выключателя
противотуманной фары

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

РЕГУЛИРОВКА ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР

1.

Снимите ободок противотуманной фары

2.

Измерьте центр расположения противотуманных фар как показано на
рисунке.
ПРИМЕЧАНИЕ
<Хэтчбэк>
Размер А: 572,5 мм (от продольной оси автомобиля)
Размер В: 360 мм

3.

Установите расстояние от центров противотуманных фар до экрана 5
м как показано на рисунке.

4.

Доведите давление в шинах до номинальной величины и оставьте в
автомобиле только водителя, либо разместите на его месте груз
около 75 кг.

5.

Установите частоту вращения двигателя 2000 об/мин и отрегулируйте
пучок света противотуманных фар.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Передняя противотуманная
фара

54-43

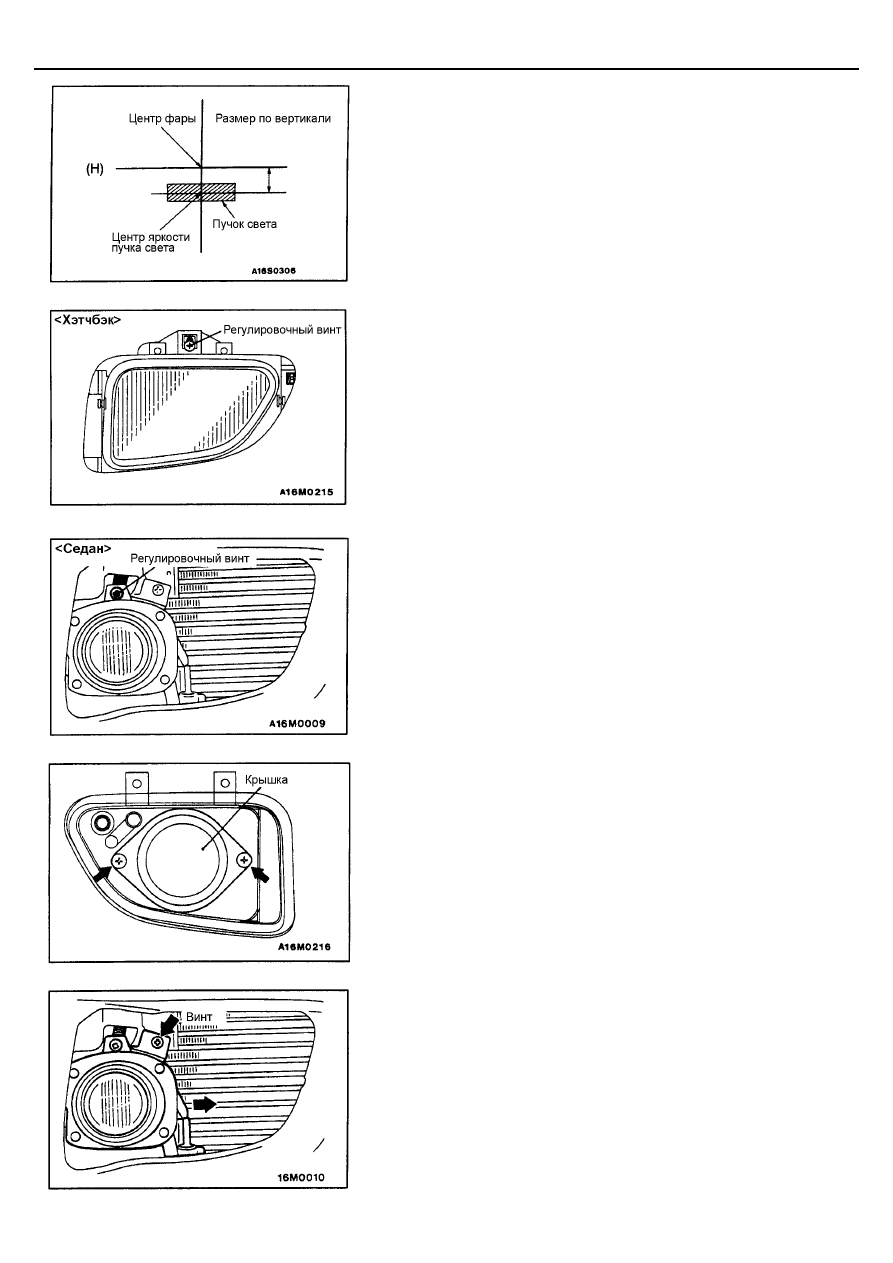

6.

Проверьте соответствие расположения пучка света на экране
номинальному.
Номинальные размеры:

По вертикали:

100 м ниже горизонтальной линии (Н)

По горизонтали:

Параллельно направлению движения автомобиля

ПРИМЕЧАНИЕ
Регулировка фар в горизонтальном направлении не предусмотрена.
В случае отклонения пучка света от номинального расположения
проверьте правильность крепления фары либо влияющие на
установку помехи.
Внимание
При регулировке обязательно прикройте другие фары.

ЗАМЕНА ЛАМП
<Хэтчбэк>

1.

Снимите противотуманную фару. (См. стр. 54-45)

2.

Снимите крышку и достаньте лампу.

Внимание
Не прикасайтесь к поверхности лампы руками или грязными
перчатками. В случае загрязнения поверхности лампы протрите
ее спиртом или растворителем и тщательно просушите перед
установкой.

<Седан>

1.

Снимите ободок противотуманной фары.

2.

Снимите винт крепления и выньте блок фары в показанном на
рисунке направлении.
