Фара головного света и
передний указатель поворота

54-36

4.

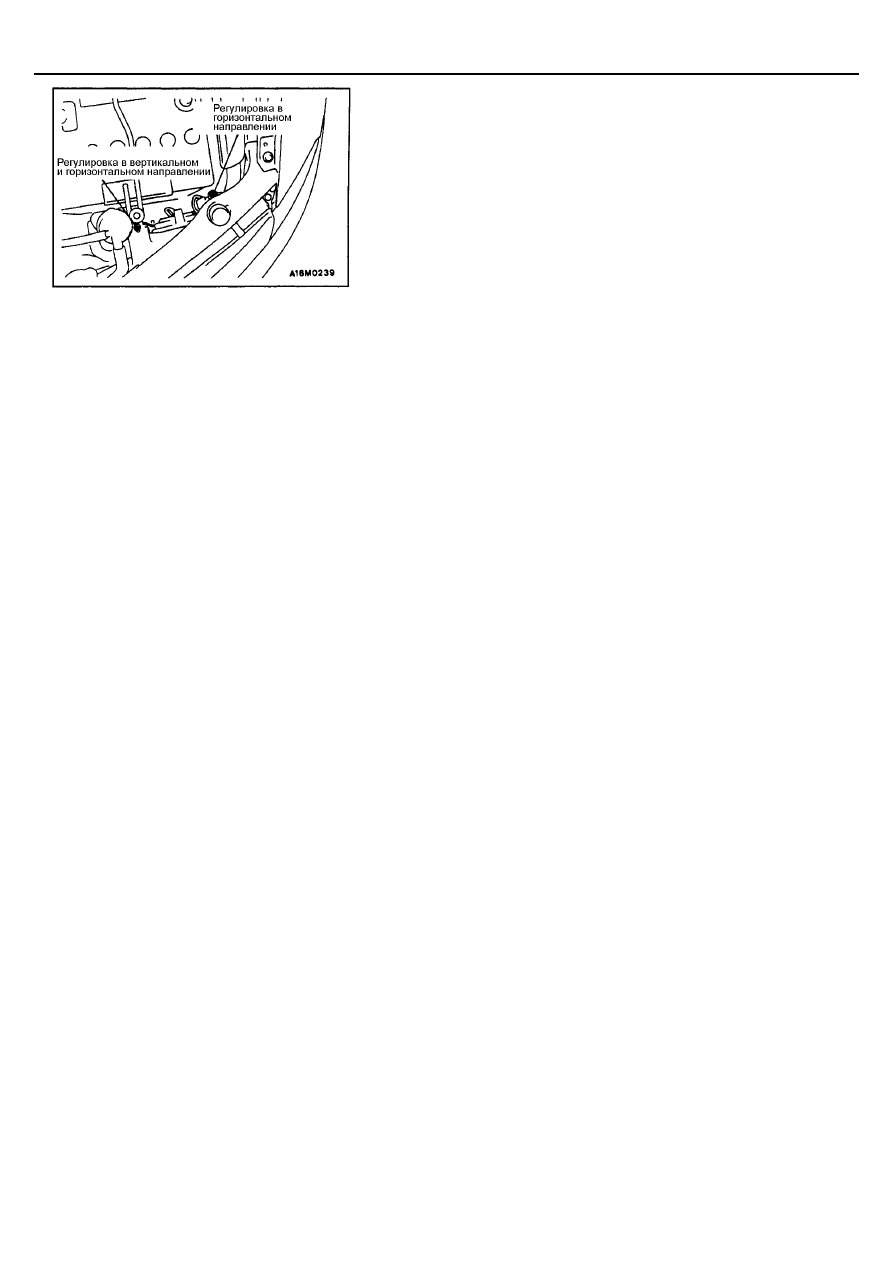

Чтобы отрегулировать положение фар поочередно заворачивайте
регулировочные винты.

Внимание
Закручивайте регулировочный винт в направлении затяжки.

ИЗМЕРЕНИЕ ЯРКОСТИ СВЕТА ФАР

Используя фотометр и выполняя требования инструкции изготовителя
прибора, измерьте величину яркость света фар головного света.
Предельное значение: 30000 Кандела (cd)  или более
ПРИМЕЧАНИЕ
1.

При измерении яркости света установите частоту вращения
коленчатого вала двигателя 2000 об/мин, чтобы аккумуляторная
батарея находилась в состоянии зарядки.

2.

При наличии в Вашем регионе специальных требований к
светотехническим приборам автомобилей, произведите регулировку
фар в соответствии с данными требованиями.

3.

Если для измерения яркости света используется люксметр, то
необходимо произвести пересчет его показаний в единицы измерений
фотометра по следующей формуле I = ER

2

, где

I = яркость света Кандела (cd)
E = освещенность (lux)
R - расстояние в метрах от фары до люксметра

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Фара головного света и
передний указатель поворота

54-37

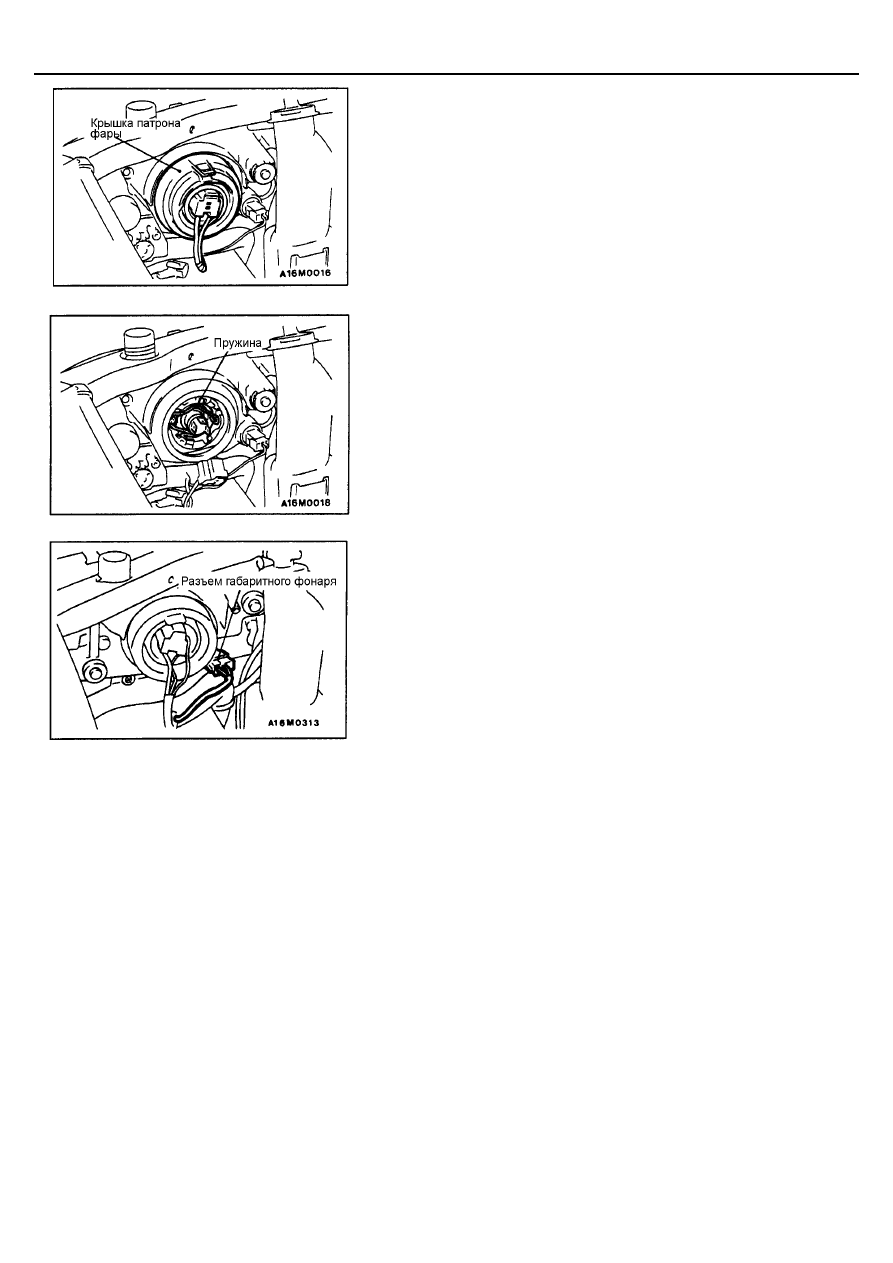

ЗАМЕНА ЛАМП

<Лампа фары головного света>

1.

Отсоедините разъем.

2.

Снимите крышку патрона фары.

3.

Отстегните пружину крепления лампы и затем снимите лампу из
фары.

Внимание
Не прикасайтесь к поверхности лампы руками или грязными
перчатками. В случае загрязнения поверхности лампы, протрите
ее спиртом или растворителем и хорошо просушите, прежде чем
устанавливать в фару.

<

Лампа габаритного огня

>

1.

Отсоедините разъем.

2.

Снимите патрон лампы, вращая его против часовой стрелки, и затем
выньте лампу из патрона.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Фара головного света и
передний указатель поворотов

54-38

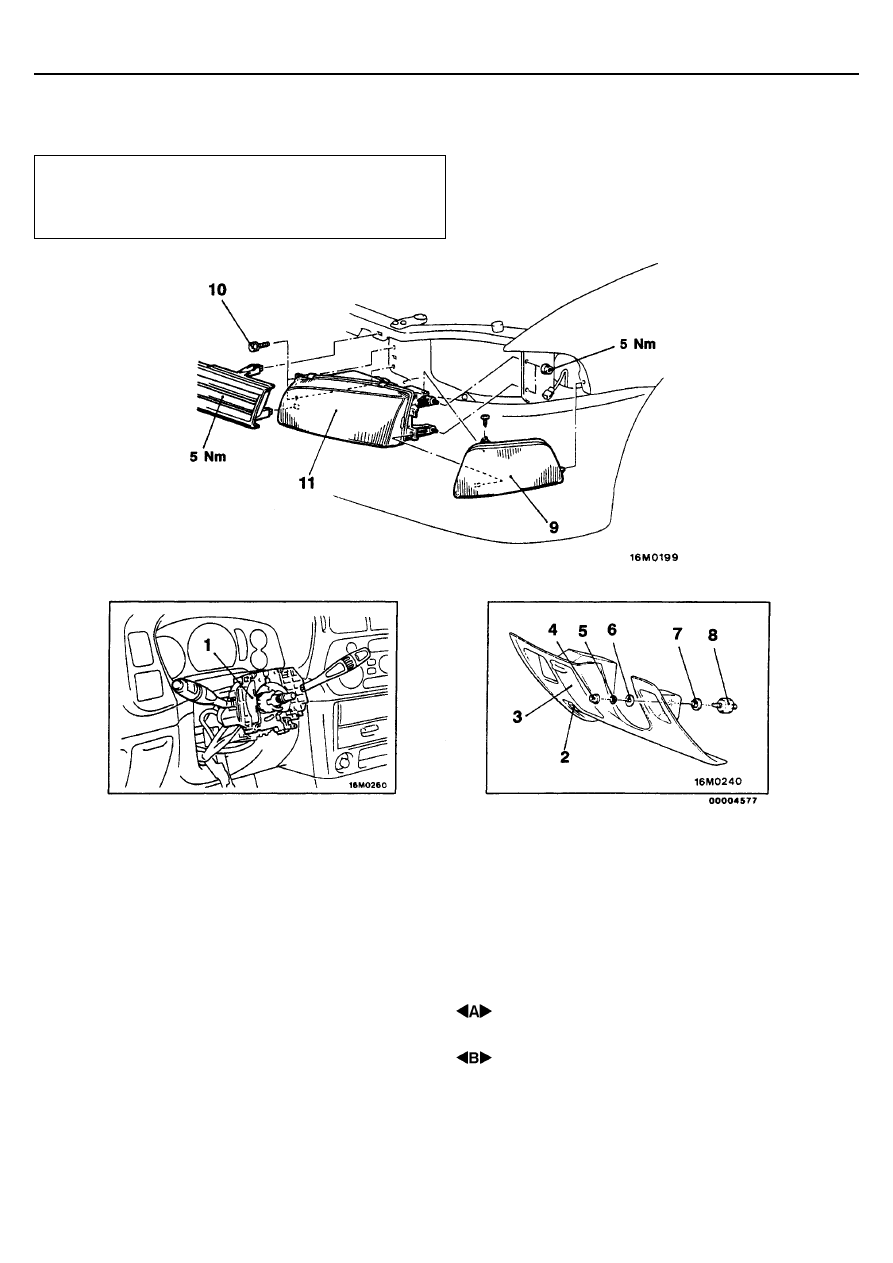

ФАРА ГОЛОВНОГО СВЕТА И ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТОВ

СНЯТИЕ И УСТАНОВКА

Предостережение: SRS
Перед снятием модуля подушки безопасности и часовой
пружины обратитесь к Главе 52В - Меры безопасности
при обслуживании системы SRS.

1. Подрулевой переключатель (Выключатель
освещения, ближнего света фар/освещения в
дневное время).
(См. ГЛАВУ 37А - Рулевой вал и колесо)

Последовательность снятия переключателя
корректора фар
2. Рукоятка привода замка капота
3. Нижняя облицовка со стороны водителя
4. Рукоятка

5. Гайка
6. Пластина
7. Прокладка
8. Переключатель корректора фар
Последовательность снятия фары
головного света
9. Передний указатель поворотов
10. Решетка радиатора (Седан)
(См. ГЛАВУ 51).
11. Фара головного света

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Фара головного света и
передний указатель поворотов

54-39

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТОВ

Используя отвертку в качестве рычага, отодвиньте указатель в показанном
направлении и снимите его вперед

 СНЯТИЕ ФАРЫ ГОЛОВНОГО СВЕТА <ХЭТЧБЭК>

Оттягивая бампер на себя, как показано на рисунке, сначала выньте
внутреннюю сторону фары, затем выньте внешнюю сторону фары и
снимите ее.

КОНТРОЛЬ

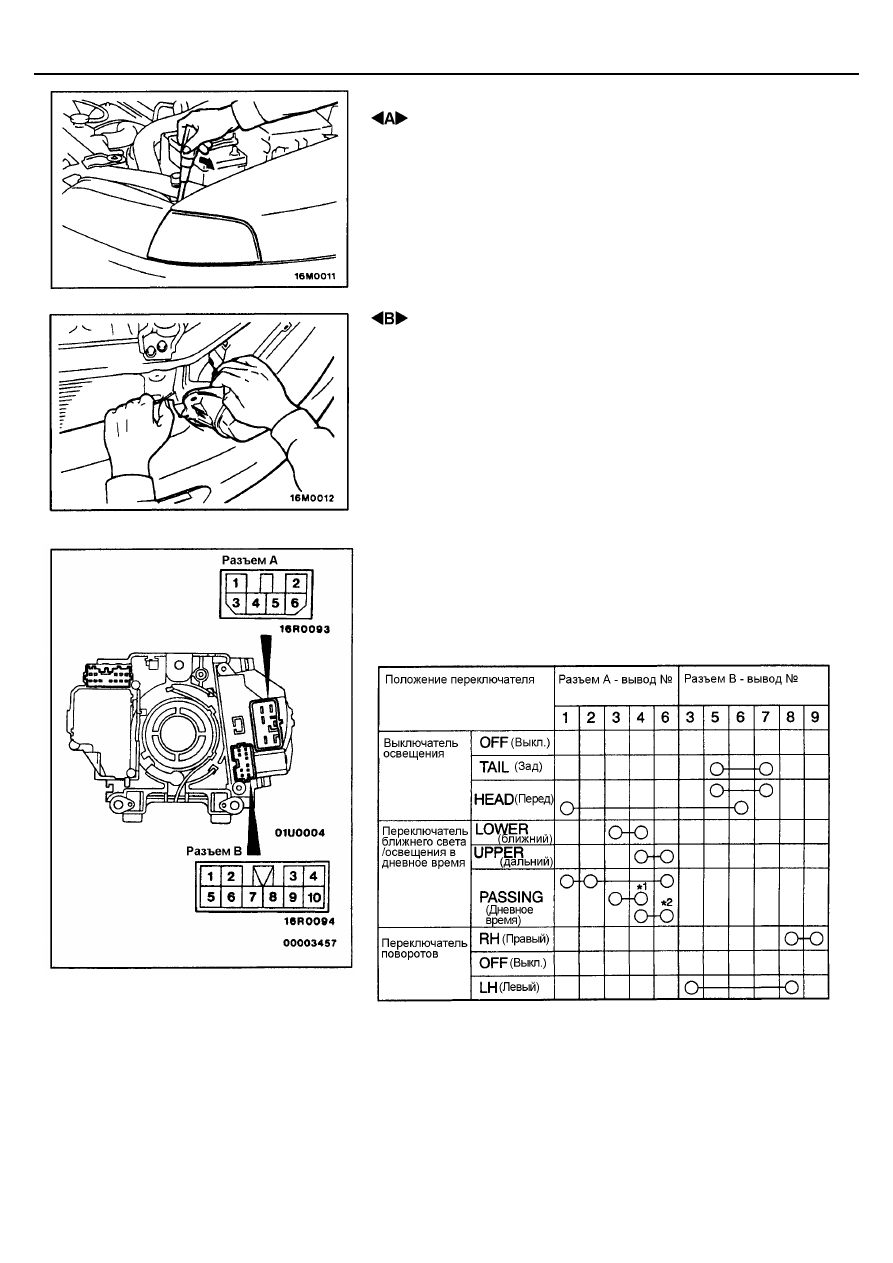

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ СВЕЩЕНИЯ,
ПЕРЕКЛЮЧАТЕЛЯ БЛИЖНЕГО СВЕТА/ОСВЕЩЕНИЯ В
ДНЕВНОЕ ВРЕМЯ И ПЕРЕКЛЮЧАТЕЛЯ УКАЗАТЕЛЕЙ
ПОВОРОТОВ

ПРИМЕЧАНИЕ
1.

*1 означает замкнутые выводы при включенном  ближнем свете
(Lower).

2.

*2 означает замкнутые выводы при включенном  дальнем свете
(Upper).
