ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Прикуриватель

54-52

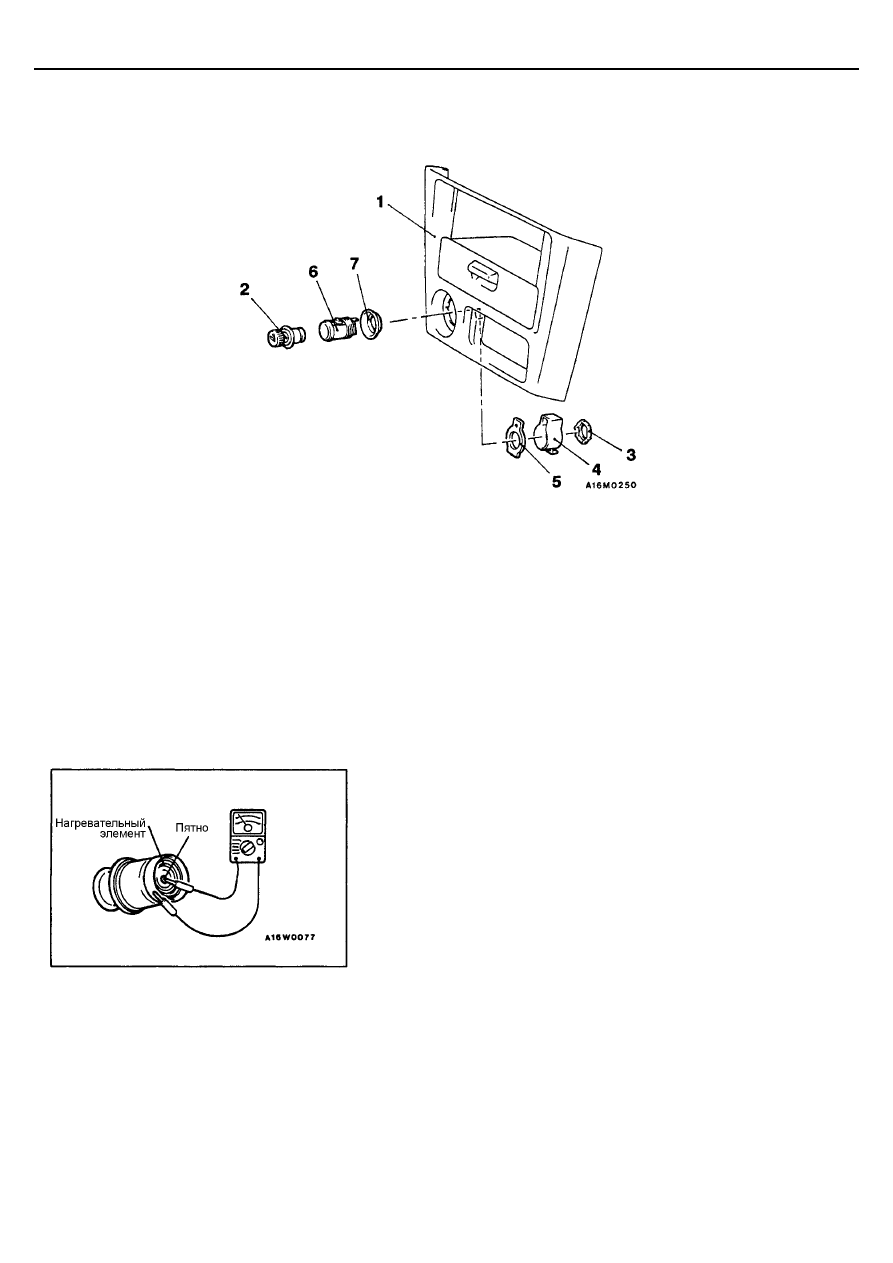

ПРИКУРИВАТЕЛЬ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Панель магнитолы
2. Нагревательный элемент с ручкой
3. Кольцо фиксирующее
4. Корпус патрона

5. Шайба патрона
6. Патрон
7. Кольцо защитное

КОНТРОЛЬ

•



Выньте из прикуривателя нагревательный элемент и проверьте
соединение нагревательной спирали с пятном в центре, также удалите
остатки табака или другие частицы со спирали.

•



При помощи тестера проверьте цепи нагревательной спирали.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Часы

54-53

ЧАСЫ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Назначение

MB 990784

Съемник декоративных
деталей

Снятие панели управления
отопителем

ЧАСЫ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Панель управления отопителем
2. Часы

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Магнитола

54-54

МАГНИТОЛА

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Назначение

MB 990784

Съемник декоративных
деталей

Снятие панели управления
отопителя

ПОИСК  НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ

Признаки неисправностей

Методика поиска

Во время движения в определенных районах появляются помехи в
диапазоне АМ

А – 1

Во время движения в определенных районах появляются помехи в
диапазоне  FM

А – 2

Посторонний шум появляется только ночью в диапазоне АМ

А – 3

При приеме радиостанций в диапазонах  АМ и FM  слышны  помехи

А – 4

Происходит увеличение помех либо в диапазоне АМ, или в FM

А – 5

Возникают помехи при запуске двигателя

А – 6

Возникают помехи во время движения при вибрации и тряске

А – 7

Иногда возникают помехи во время движения в диапазоне FM

А – 8

Помехи радиоприему

Постоянный посторонний шум

А -- 9

При включении радио отсутствует питание

В – 1

Отсутствует звук в одном из динамиков

В – 2

Отсутствует прием радиостанций в обоих диапазонах АМ и FM, или в
одном из них, однако слышен посторонний шум

В – 3

Низкая чувствительность

В – 4

Искажения звука в диапазоне АМ, или в обоих диапазонах

В – 5

Искажения звука только в диапазоне  FM

В – 6

Малое число выбранных автоматически станций

В – 7

Неисправности радиоприемника

Недостаточная память ( стирается настройка станций )

В – 8

ПРИМЕЧАНИЕ
Признаки неисправностей для радиоприемника с диапазоном СВ (MW)  аналогичны диапазону АМ.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Магнитола

54-55

Признаки неисправностей

Методика поиска

Не вставляется кассета

C – 1

Отсутствует звук

C – 2

Отсутствует звук в одном из динамиков

C – 3

Плохое качество или низкая громкость звука

C – 4

Кассета не извлекается

C – 5

Неправильная скорость воспроизведения

C – 6

Неисправность автоматической обратной перемотки

C – 7

Магнитола

Защемление ленты в лентопротяжном механизме

C – 8

ТАБЛИЦА

А. ПОМЕХИ

А – 1. Во время движения в определенных районах появляются помехи в диапазоне АМ .

Выясните у Клиента следующую
информацию :

1. Район
2. Рельеф местности в районе ( равнина,

горы, и т. д. )

3. Название и частоту вещания

радиостанции с помехами

Устраняют ли помехи следующие меры?

1. Переход на другую радиостанцию с
мощным сигналом для увеличения
сопротивления радиопомехам;
2. Снижение уровня высоких частот для
уменьшения помех;

3. Полное выдвижение наружной антенны.

Нет

Если помехи возникают по вине
автомобиля:

Если радиосигнал слабый, то,
возможно, устранить помехи не

получится.

. Если помехи возникают по
внешним обстоятельствам:

В преобладающем числе случаев
устранить помехи при приеме
слабых радиосигналов не

представляется возможным.

Да

ОК

Если по сравнению с другими в данном радиоприемнике
возникают более сильные помехи, то выясните у
Клиента характер помех, частоту и название
принимаемой радиостанции , и обратитесь в

специализированный сервисный центр .

Существуют ли характерные особенности?

Нет

Да
