Омыватель фар головного света

51-20

2.

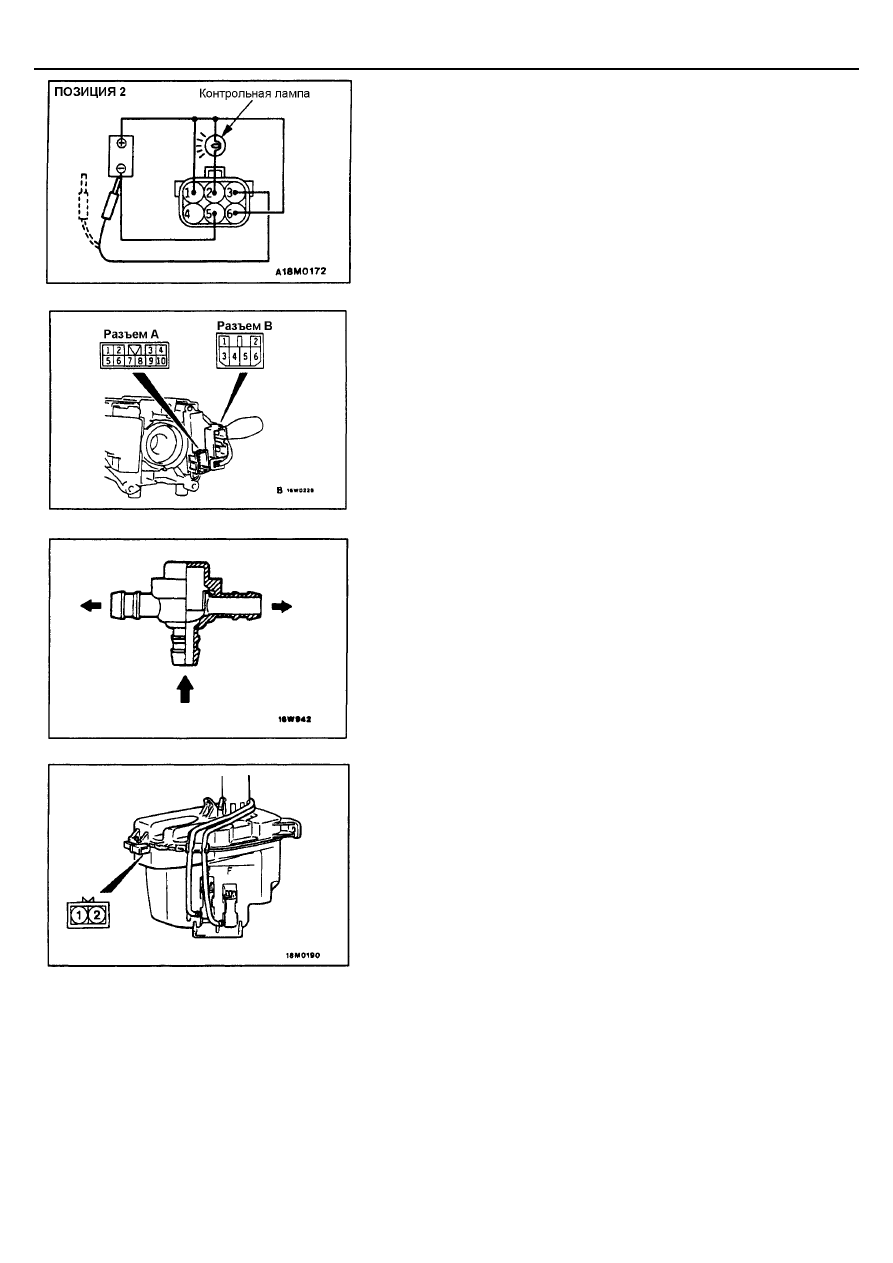

Реле считается исправным, если после подсоединения вывода (2) к
клемме (-) аккумуляторной батареи лампа горит приблизительно 0,5
секунды.

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОМЫВАТЕЛЯ ФАР
ГОЛОВНОГО СВЕТА

Установите переключатель омывателя фар в положение ON "ВКЛ" и
проверьте отсутствие обрыва цепи между выводом (2) разъема А и
выводом (1) разъема В.

ПРОВЕРКА ОБРАТНОГО КЛАПАНА

Подайте давление на входное отверстие клапана и проверьте величину
давления открытия обратного клапана.
Давление открытия: 78 кПа

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОМЫВАТЕЛЯ ФАР
ГОЛОВНОГО СВЕТА

1.

Не снимая электродвигатель с бачка, заполните бачок омывателя фар
водой.

2.

Подсоедините выводы (1) и (2) электродвигателя к клеммам (-) и (+)
соответственно аккумуляторной батареи и проверьте наличие струи
воды при работающем электродвигателе.

Наружные элементы кузова -

Эмблемы

51-21

ЭМБЛЕМЫ

СНЯТИЕ И УСТАНОВКА

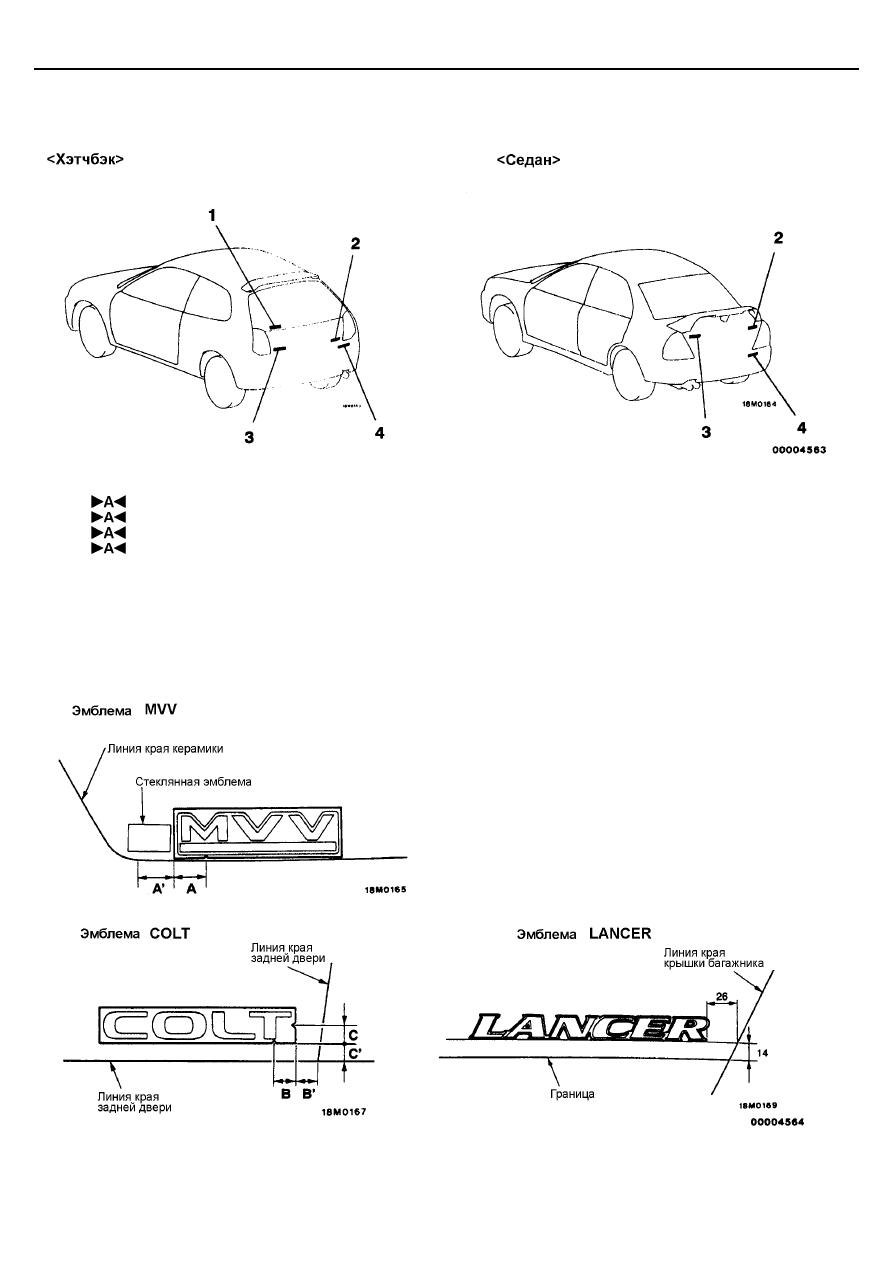

1. Эмблема MVV
2. Эмблема COLT или LANCER
3. Эмблема MITSUBISHI
4. Эмблема GRADE

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

УСТАНОВКА ЭМБЛЕМЫ

Каждый размер от края таблички до метки на ней должен быть равен соответствующему установочному размеру.
(То есть А = А’, В = В’, С = С’, D = D’, E = E’, F = F’)

Наружные элементы кузова –

Эмблемы

51-22

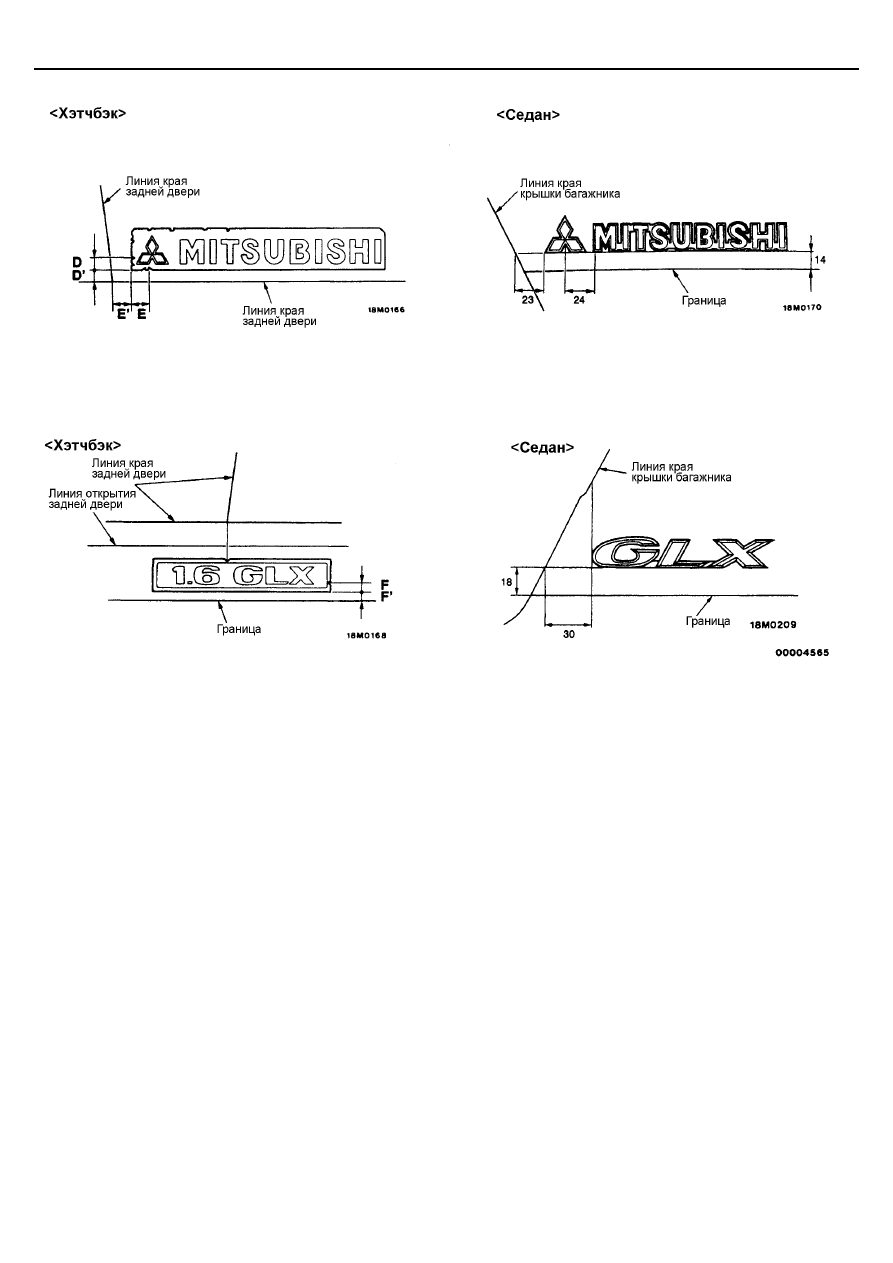

ЭМБЛЕМА MITSUBISHI

ЭМБЛЕМА МОДЕЛИ

ПРИМЕЧАНИЕ
Установочные размеры моделей 1,6GL и GL аналогичны
установочным размерам 1,6GLX.

1.

Очистите места установки эмблем на кузове неэтилированным
бензином.

2.

Снимите бумажную ленту с обратной стороны эмблемы и затем
прижмите эмблему к соответствующему месту на кузове.

Внимание
Установка эмблем производится при температуре 20 - 38

°°°°

С при

отсутствии запыленности воздуха.
Если температура окружающего воздуха ниже 20

°°°°

С, то

необходимо нагреть таблички и соответствующие места
установки на кузове до температуры 20 - 38

°°°°

С.

Наружные элементы кузова -

Наружное зеркало заднего вида

51-23

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

СНЯТИЕ И УСТАНОВКА

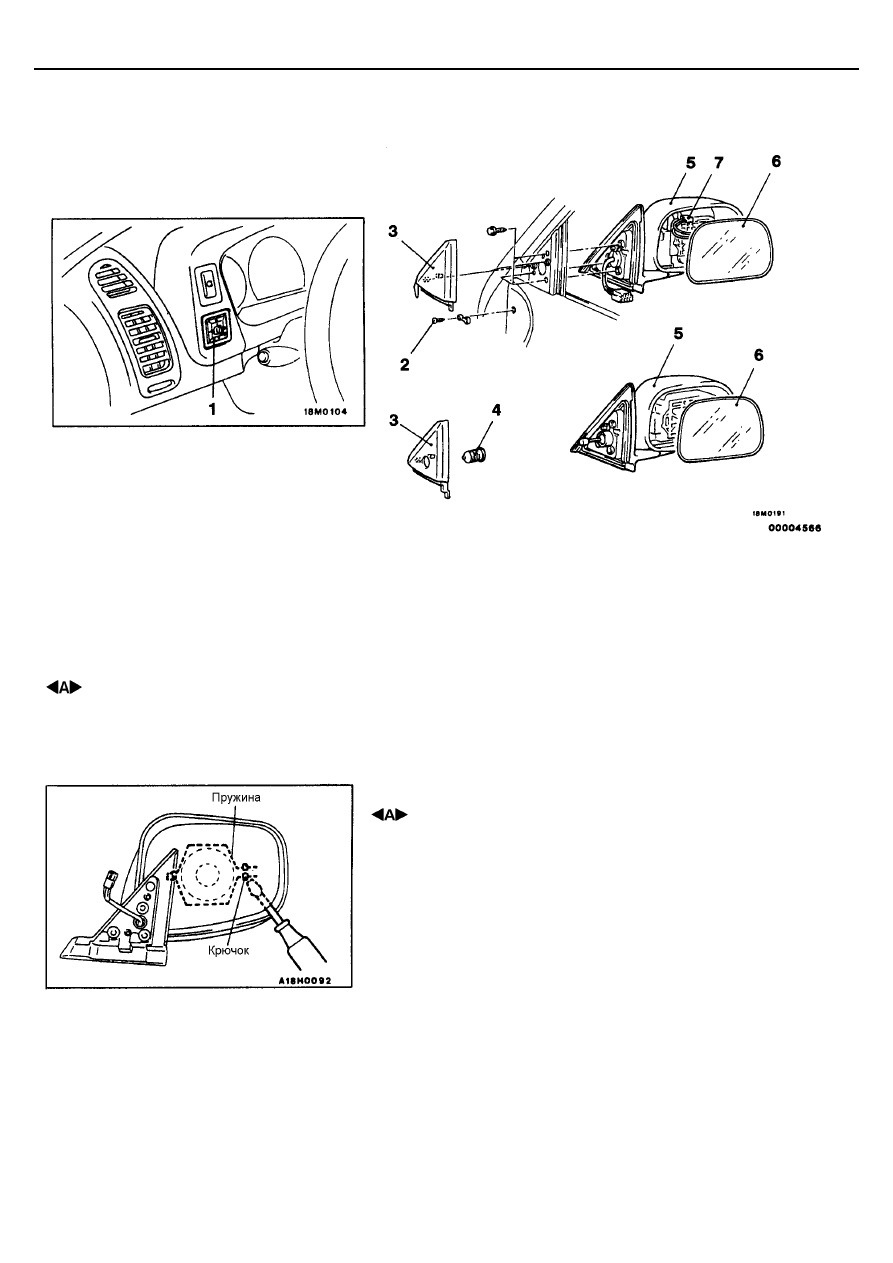

1. Выключатель дистанционного управления
боковыми зеркалами заднего вида
Последовательность снятия бокового
зеркала заднего вида
2. Винт крепления наружной накладки
3. Накладка внутренняя
4 Защитный чехол
5. Боковое зеркало заднего вида в сборе
6. Зеркало
7. Разъем жгута проводов

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗЕРКАЛА

Поверните зеркало вверх, оберните плоскую отвертку защитной лентой, и
с ее помощью освободите пружину из-под крючка и снимите зеркало.
