Mitsubishi Colt Lancer (1996-1998). Руководство - часть 179





Наружные элементы кузова -

Очиститель и омыватель заднего стекла

51-16

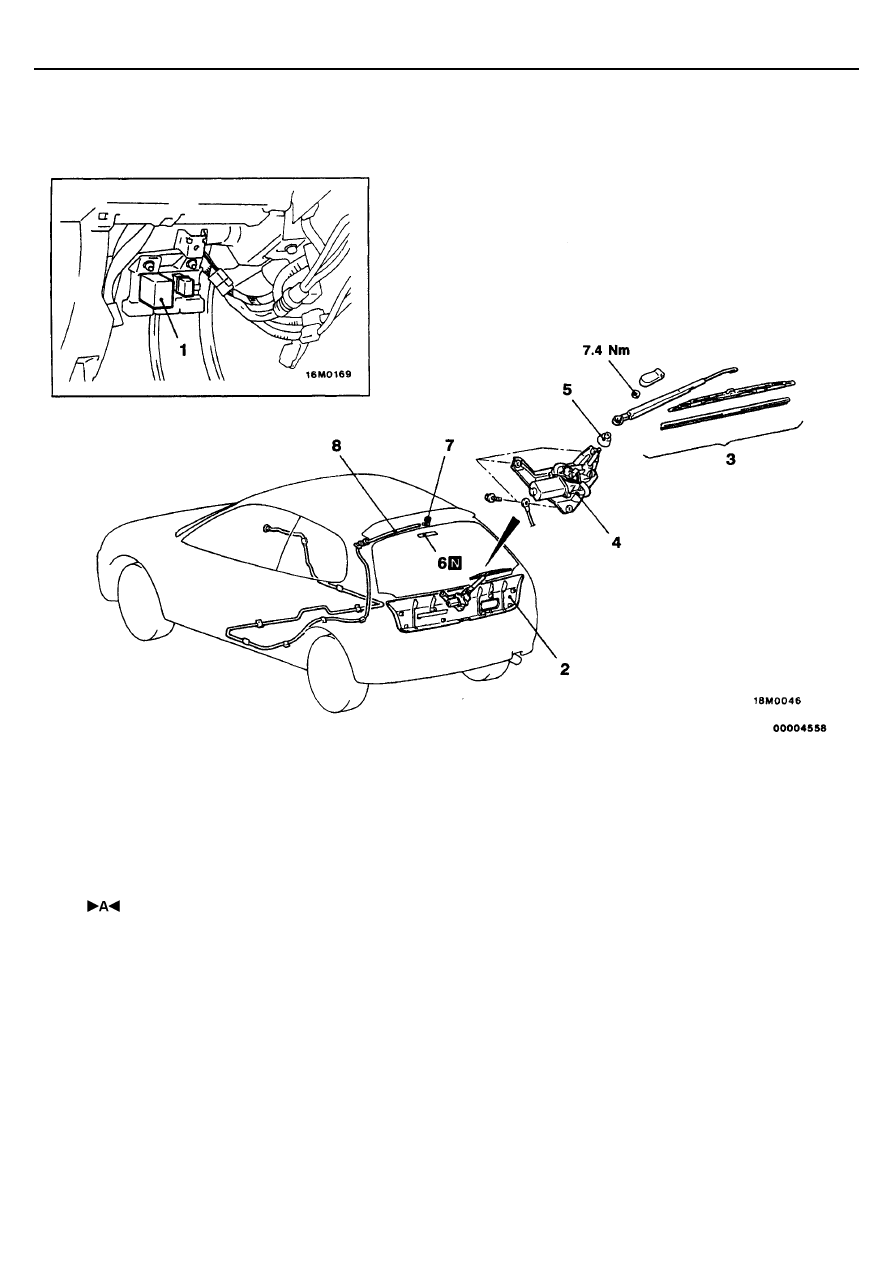

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА

СНЯТИЕ И УСТАНОВКИ



Заднее сиденье (См. ГЛАВУ 52А – Заднее
сиденье)

6. Лента
7. Форсунка омывателя
8. Шланг омывателя

1. Реле-прерыватель электродвигателя
заднего стеклоочистителя

Последовательность снятия
электродвигателя стеклоочистителя
2. Облицовка (обивка) задней двери
3. Рычаг с щеткой стеклоочистителя в
сборе
4. Электродвигатель с кронштейном в
сборе
5. Уплотнитель

Последовательность снятия шланга
омывателя



Облицовка задней стойки, облицовка
заднего бокового окна и накладка
защитная (См. Главу 52А – Облицовка)



Переднее сиденье (См. ГЛАВУ 52А –
Переднее сиденье)

ПРИМЕЧАНИЕ
(1) При снятии и установке бачка омывателя

смотрите стр. 51 – 13.

(2)При снятии и установке переключателя стеклоочистителя и
омывателя смотрите ГЛАВУ 37А - Рулевое колесо и вал рулевого
управления.

Наружные элементы кузова -

Очиститель и омыватель заднего стекла

51-17

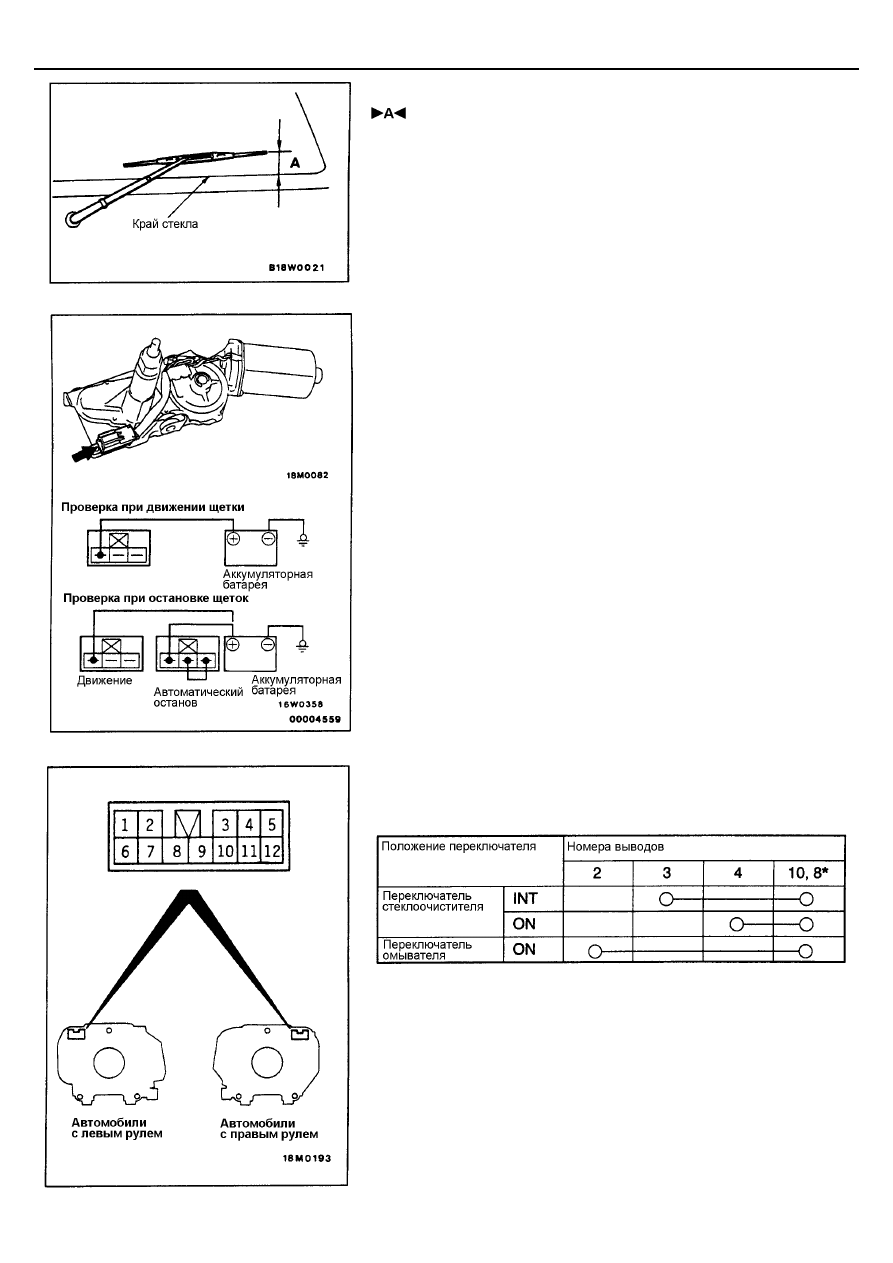

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РЫЧАГА И ЩЕТКИ

СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

Установите рычаг стеклоочистителя на вал привода щетки таким образом,
чтобы крайнее нижнее положение щетки соответствовало положению,
показанному на рисунке.
Номинальный размер (А): 77

±±±±

5 мм

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ

Не снимая электродвигатель, отсоедините жгут проводов от разъема.

Работа электродвигателя стеклоочистителя

Подсоедините электродвигатель к аккумуляторной батарее, как показано
на рисунке и проверьте работу электродвигателя.

Проверка автоматической остановки электродвигателя
стеклоочистителя

1.

Включите электродвигатель, затем отсоедините провода от
аккумуляторной батареи и остановите его.

2.

Подведите питание батареи, как показано на рисунке, и убедитесь в
том, что после начала работы электродвигателя он остановится в
положении автоматической остановки.

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ

INT Прерывистый
ON  Включен
ПРИМЕЧАНИЕ
*: Автомобили с правым рулем

Наружные элементы кузова -

Очиститель и омыватель заднего стекла

51-18

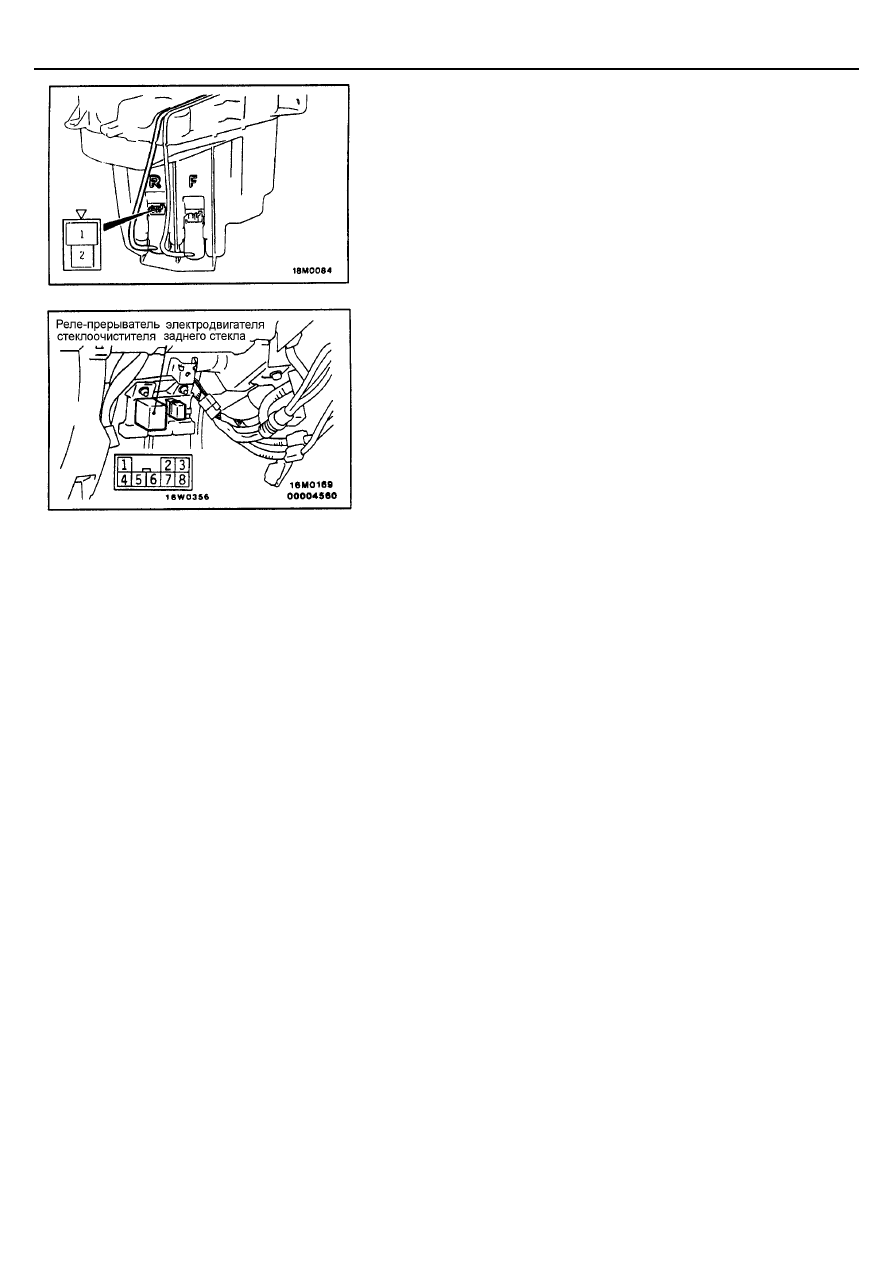

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОМЫВАТЕЛЯ

1.

Не снимая электродвигатель с бачка омывателя, заполните бачок
водой.

2.

Подведите питание от аккумуляторной батареи, как показано на
рисунке и проверьте напор струи воды.

ПРОВЕРКА РЕЛЕ – ПРЕРЫВАТЕЛЯ
ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ
ЗАДНЕГО СТЕКЛА

1.

Проверьте отсутствие обрыва цепи (цепь замкнута) между выводами
(1) и (2).

2.

Соедините выводы (4) и (5) разъема реле-прерывателя с клеммой (+)
аккумуляторной батареи.

3.

Подсоедините вывод (7) разъема реле-прерывателя к клемме (-)
аккумуляторной батареи и проверьте наличие напряжения
аккумуляторной батареи на выводе (2) разъема в течение периода
прерывания - около 8 секунд.

Наружные элементы кузова -

Омыватель фар головного света

51-19

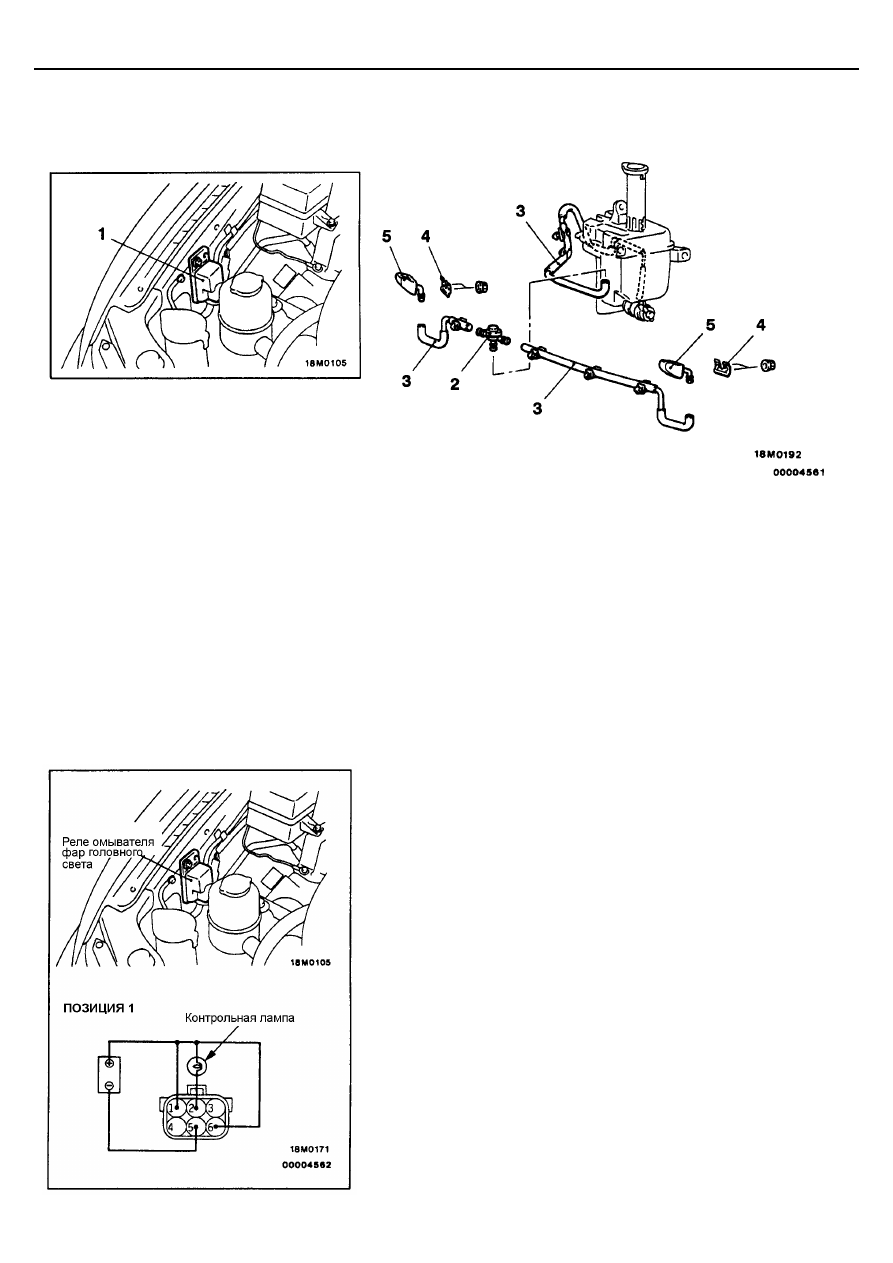

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО СВЕТА

СНЯТИЕ И УСТАНОВКА

1.

Реле омывателя фар головного света

Последовательность снятия форсунки и
обратного клапана



Слив омывающей жидкости



Передний бампер (стр. 51 – 3)

2.

Обратный клапан

3.

Шланг омывателя в сборе

4.

Кронштейн

5.

Форсунка

ПРИМЕЧАНИЕ
(1)  При снятии и установке подрулевого переключателя в

сборе (вместе с встроенным переключателем
омывателя фар головного света) обратитесь к ГЛАВЕ
37А – Рулевое колесо и вал рулевого управления.

(2)  При снятии и установке бачка омывателя смотрите

стр. 51 – 13.

ПРОВЕРКА

ПРОВЕРКА РЕЛЕ ОМЫВАТЕЛЯ ФАР ГОЛОВНОГО СВЕТА

1.

Подсоедините к реле контрольную лампу и аккумуляторную батарею
как показано на рисунке.
