Наружные элементы кузова -

Обтекатели и спойлеры

51-12

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПЕРЕДНЕГО ОБТЕКАТЕЛЯ / БОКОВОГО

ОБТЕКАТЕЛЯ / ЗАДНЕГО БОКОВОГО ОБТЕКАТЕЛЯ /
ЗАДНЕГО СПОЙЛЕРА

Двухстороння лента приклеивается к переднему, боковым и заднему
боковому обтекателям или заднему спойлеру (при повторном
использовании).
1.

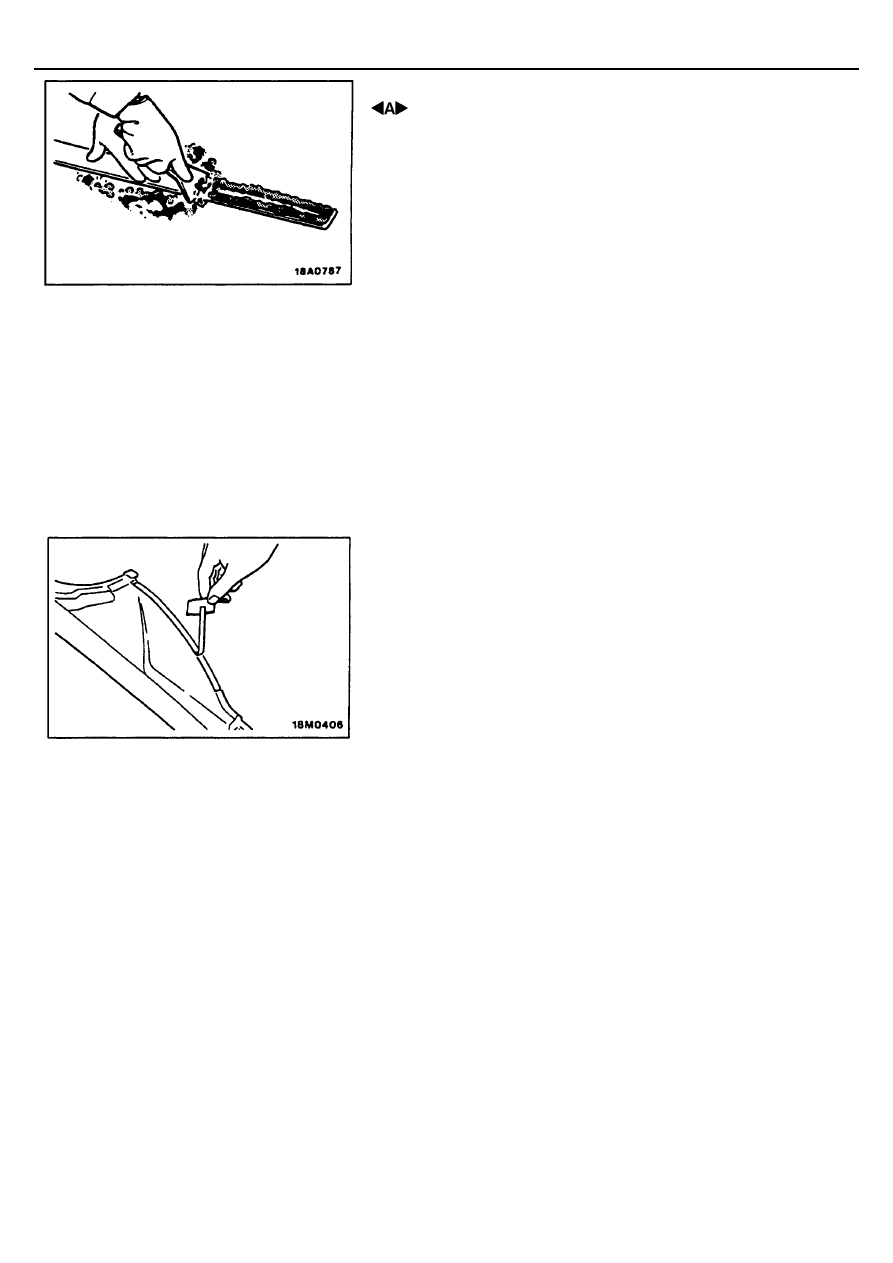

Соскоблите двухстороннюю ленту при помощи резинового шпателя
или скребка.

2.

Очистите и вытрите насухо приклеиваемые поверхности бокового
обтекателя или заднего спойлера тряпкой, смоченной в
изопропиловом спирте.

3.

Приклейте одну сторону двусторонней клейкой ленты к боковому
обтекателю или заднему спойлеру.
Применяемая лента: Двусторонняя лента

Передний обтекатель и задний спойлер: 10 мм шириной и
толщиной 1,2 мм
Боковой обтекатель: 5 мм шириной и толщиной 1,2 мм
Задний боковой обтекатель: 10 мм шириной и
толщиной 0,8 мм

4.

Снимите защитную бумажную полоску с другой стороны клейкой
ленты.

ПРИМЕЧАНИЕ
Для облегчения снятия бумажной полоски приклейте к ее концу
отрезок клейкой ленты.

5.

Установите передний обтекатель, боковой обтекатель, задний
боковой обтекатель или задний спойлер.

ПРИМЕЧАНИЕ
В зимнее время клейкая лента клеется плохо, поэтому перед
приклеиванием необходимо нагреть склеиваемые поверхности
кузова и обтекателей или спойлера до определенной температуры:

Кузов .............................................................................. 40-60

°

С

Передний обтекатель, боковой обтекатель,
задний боковой обтекатель или задний спойлер ....... 20-30

°

С

После приклеивания необходимо прижать передний обтекатель,
боковой обтекатель, задний боковой обтекатель или задний спойлер к
кузову.

Наружные элементы кузова -

Очиститель и омыватель ветрового
стекла

51-13

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА

6. Шланг омывателя
7. Бачок омывателя
8. Электродвигатель омывателя
(ветрового стекла)
9. Электродвигатель омывателя
(заднего стекла)
10. Электродвигатель омывателя фар
головного света
(Автомобили с омывателем фар
головного света)

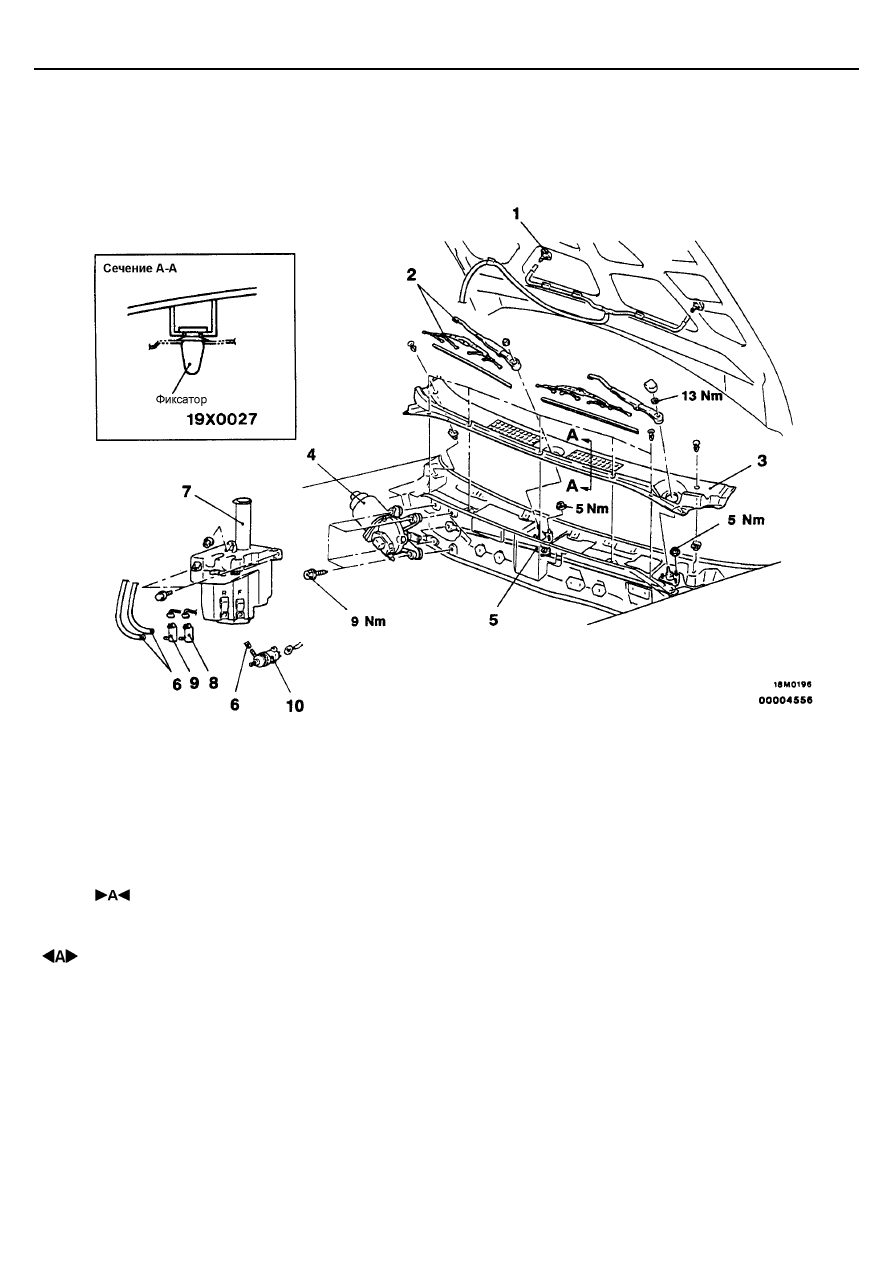

1. Форсунка омывателя в сборе
Последовательность снятия
электродвигателя стеклоочистителя и
рычажного механизма
2. Рычаг и щетка стеклоочистителя в сборе
3. Накладка панели очистителей ветрового
стекла
4. Электродвигатель стеклоочистителя
5. Рычажный механизм
Последовательность снятия бачка
омывателя

•



Слив жидкости омывателя

•



Передний бампер (См. стр. 51 – 3)

ПРИМЕЧАНИЕ
Для снятия и установки переключателя режимов работы
стеклоочистителя и омывателя в сборе обратитесь к
ГЛАВЕ 37А – Рулевое колесо и вал рулевого управления.

Наружные элементы кузова -

Очиститель и омыватель ветрового
стекла

51-14

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

СТЕКЛООЧИСТИТЕЛЯ

Отверните болты крепления электродвигателя и затем снимите
электродвигатель в сборе. Отсоедините рычаги от электродвигателя и
снимите рычажный механизм.
Внимание
Не рекомендуется без крайней необходимости разбирать узел
коленчатого рычага и электродвигателя, так как при сборке они
установливаются под определенным углом. В случае необходимости
разборки нанесите предварительно соответствующие установочные
метки.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РЫЧАГОВ И ЩЕТОК

СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

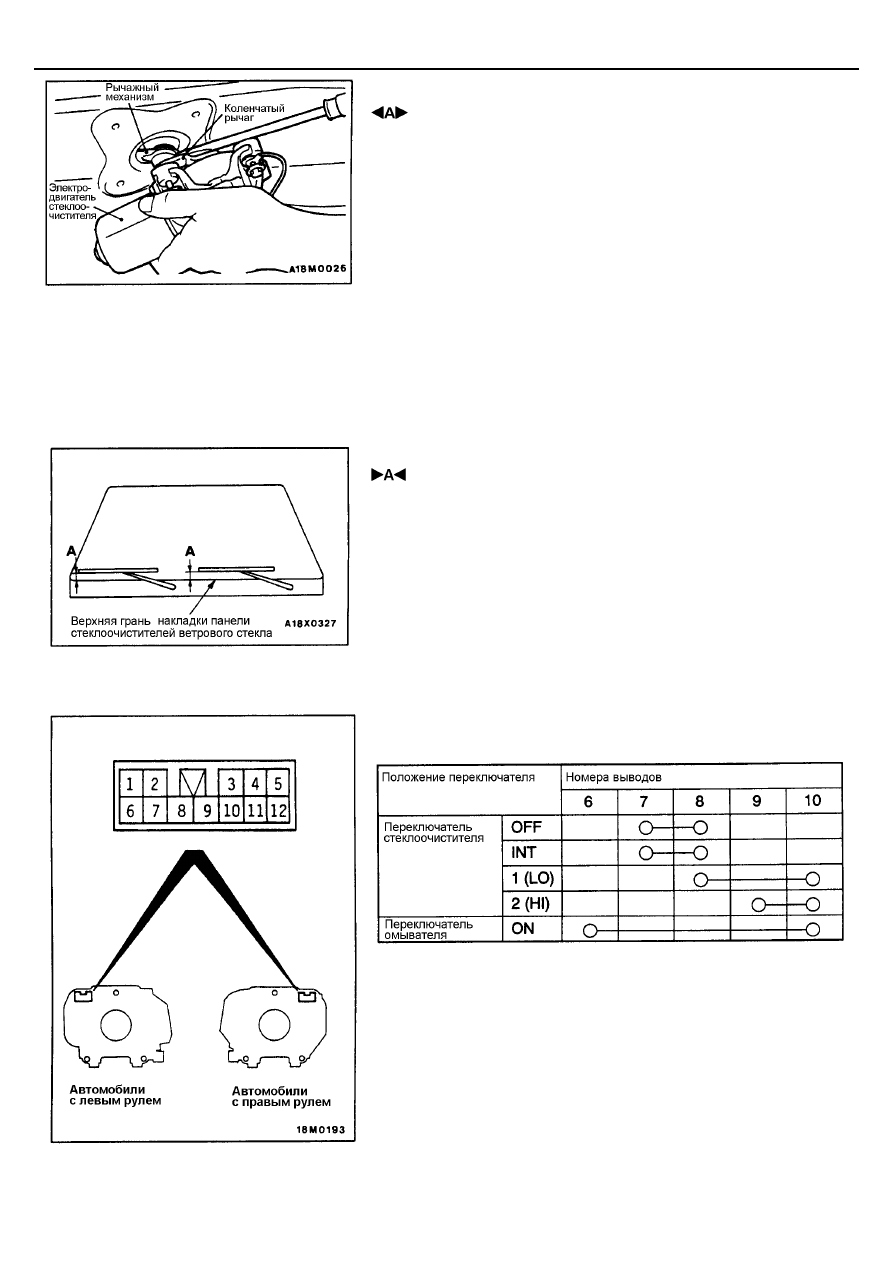

Установите рычаг с щеткой в сборе в показанное на рисунке положение.

Номинальный размер (А): 20

±±±±

5 мм

ПРОВЕРКА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ И
ОМЫВАТЕЛЯ
Автомобили с левым рулем

OFF Выключен
INT Прерывистый
1 (LO)Низкая скорость
2 (HI)Высокая скорость
ON Включен

Наружные элементы кузова -

Стеклоочиститель и омыватель
ветрового стекла

51-15

Автомобили с правым рулем

OFF Выключен
INT Прерывистый
1 (LO)Низкая скорость
2 (HI)Высокая скорость
ON Включен

Реле-прерыватель электродвигателя стеклоочистителя

1.

Подсоедините разъем подрулевого переключателя.

2.

Поверните ключ зажигания в положение АСС.

3.

Установите рычаг переключателя стеклоочистителя в положение (INT)
"Прерывистый режим" и проверьте время интервала в работе.
Автомобили с регулируемым интервалом:

Быстрый режим: приблизительно 2 секунды
Медленный режим: приблизительно 15 секунд.

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ

Не снимая электродвигатель, отсоедините жгут проводов от разъема.

Работа электродвигателя стеклоочистителя на низкой
(LO) и высокой (HI) скоростях

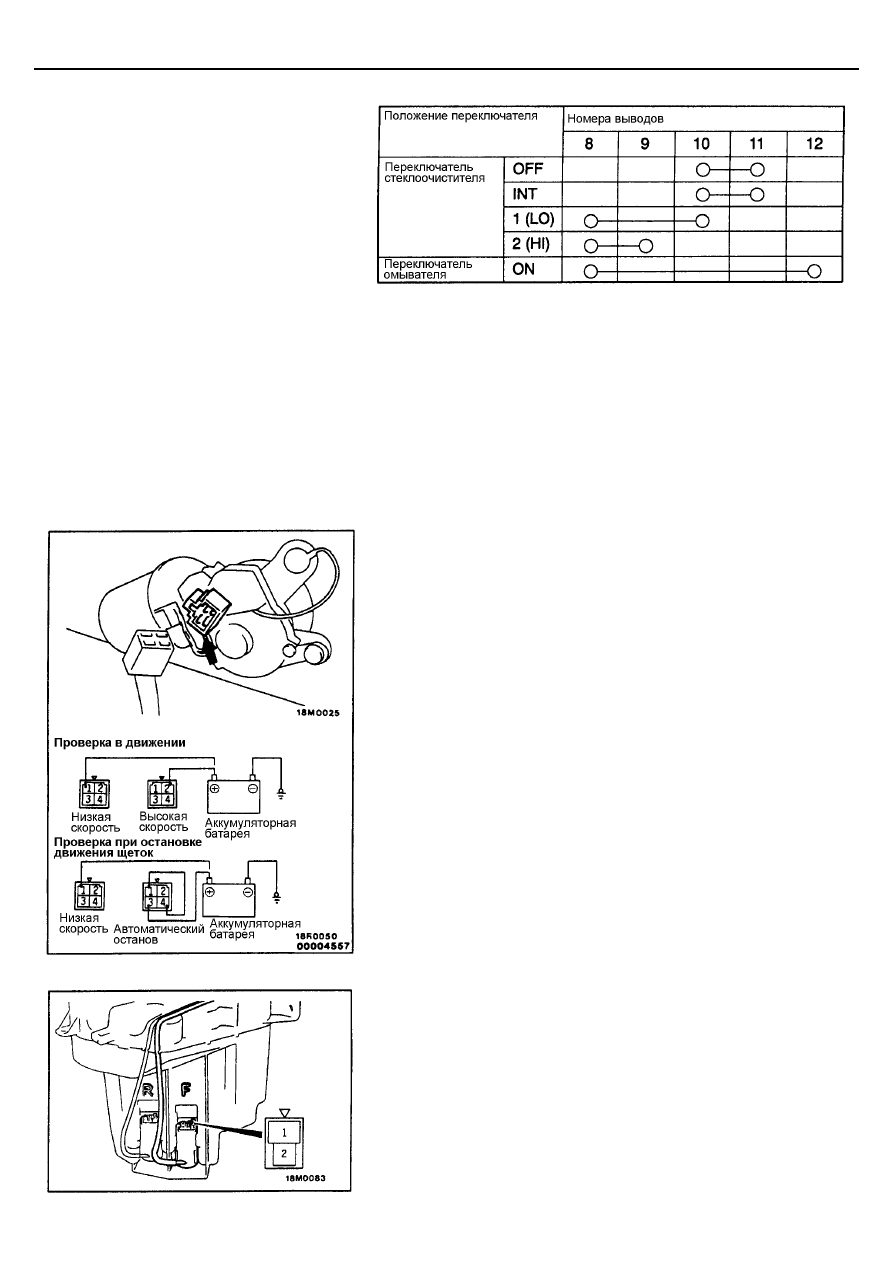

Подсоедините электродвигатель к аккумуляторной батарее как показано
на рисунке и проверьте работу на низкой и высокой скорости.

Проверка работы автоматического остановки
электродвигателя стеклоочистителя

1.

Установите низкую скорость работы электродвигателя, затем
отсоедините питание от батареи и остановите электродвигатель.

2.

Теперь подведите питание аккумуляторной батареи как показано на
рисунке и убедитесь в том, что после начала вращения
электродвигателя на низкой скорости, он остановится в положении
автоматической остановки.

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОМЫВАТЕЛЯ

1.

Заполните бачок омывателя водой при установленном на бачок
электродвигателе омывателя.

2.

Подведите питание аккумуляторной батареи к выводам (1) и (2)
электродвигателя омывателя, установленного на бачке, и проверьте
напор струи воды.
