РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37А-28

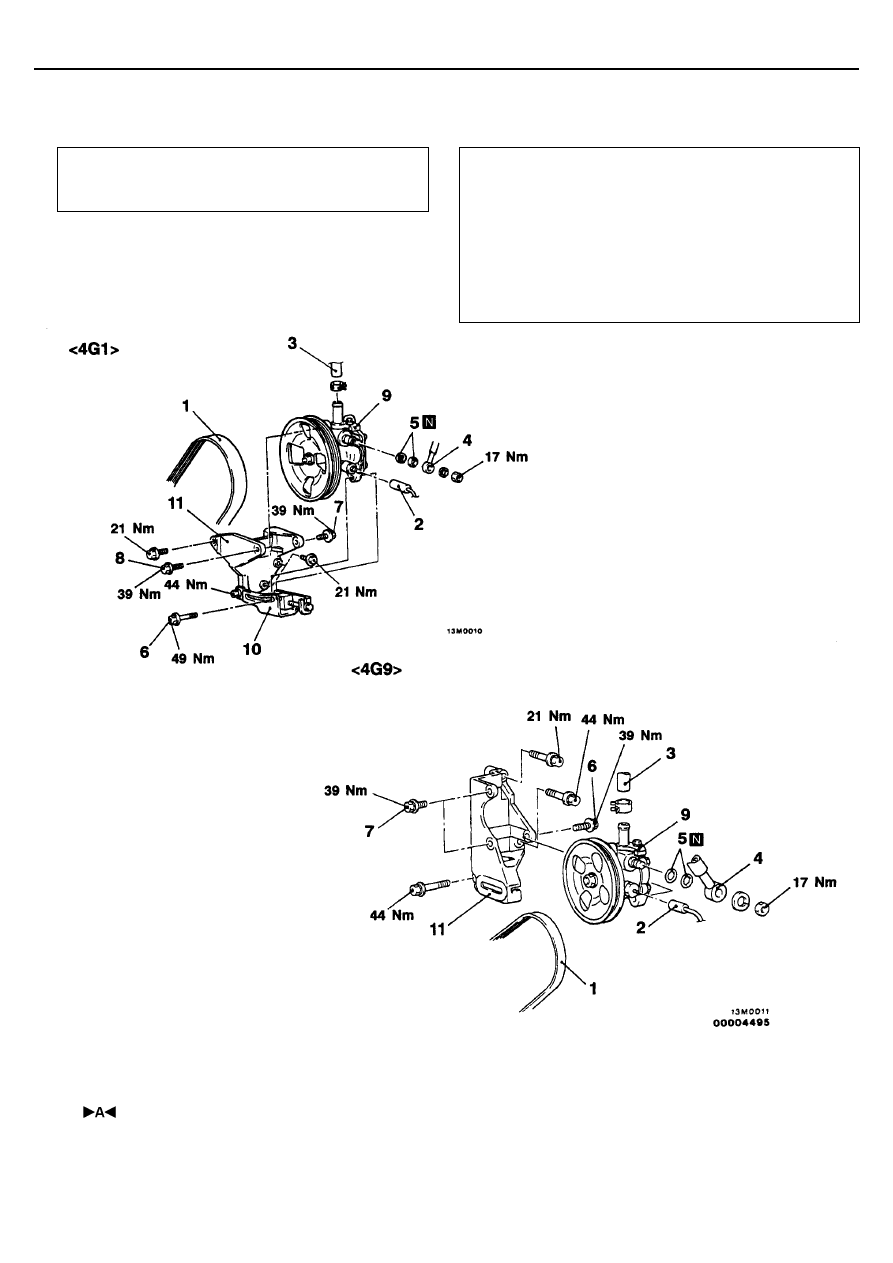

НАСОС ГИДРОУСИЛИТЕЛЯ

СНЯТИЕ И УСТАНОВКА

Предварительная операция

•



Слив жидкости из гидросистемы усилителя
(см. стр. 37А-9)

Заключительные операции

•



Заливка жидкости в гидросистему усилителя
(см. стр. 37А-9)

•



Регулировка натяжения ремня привода насоса
гидроусилителя (См. главу 11 – Технические операции
на автомобиле)

•



Удаление воздуха из гидросистемы усилителя
(см. стр. 37А-9)

•



Проверка рабочего давления насоса гидроусилителя
(см. стр. 37А-11)

Последовательность снятия
1. Приводной ремень
2. Разъем датчика-выключателя давления
3. Впускной шланг
4. Нагнетательный шланг
5. Кольцевая прокладка
6. Болт

7. Болт
8. Болт
9. Насос гидроусилителя
10. Регулировочная опора кронштейна насоса
11. Кронштейн насоса

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37А-29

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

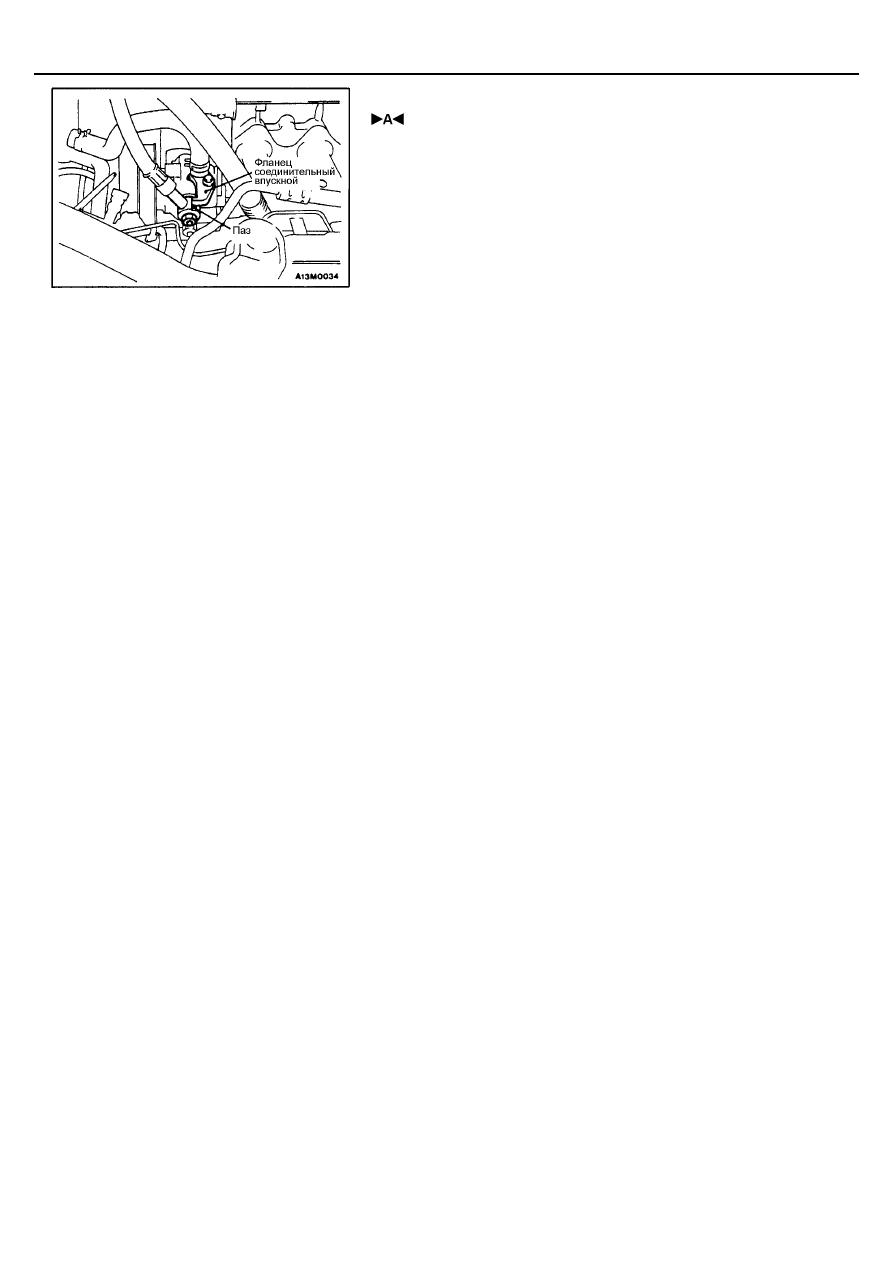

 УСТАНОВКА НАГНЕТАТЕЛЬНОГО ШЛАНГА

Подсоедините нагнетательный шланг таким образом, чтобы
соединительный фланец впускного шланга вошел в паз на штуцере
нагнетательного шланга.

ПРОВЕРКА

•

Проверьте отсутствие трещин на приводном ремне.

•

Проверьте отсутствие дисбаланса при вращении шкива в сборе.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37А-30

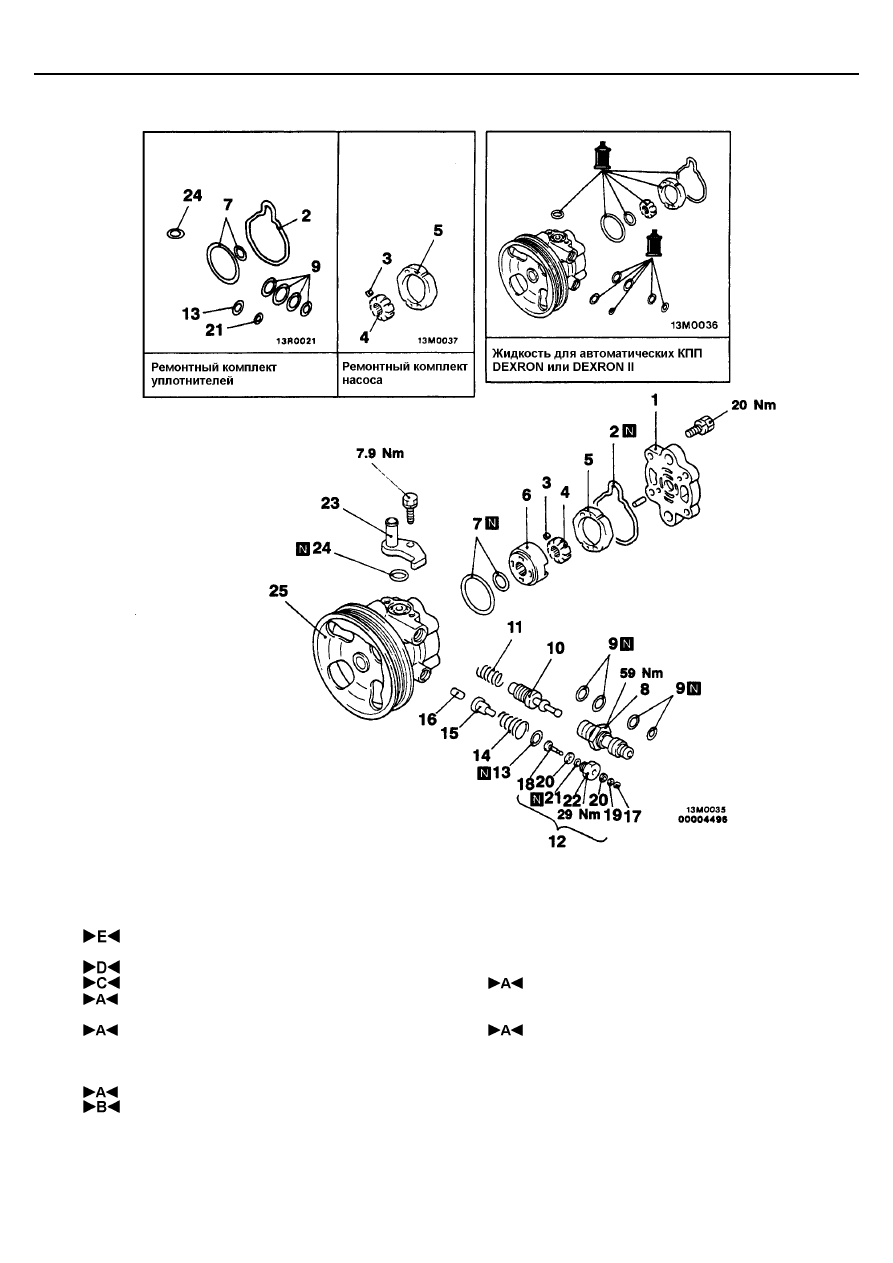

РАЗБОРКА И СБОРКА

16. Шток поршня
17. Стопорное кольцо
18. Вывод
19. Шайба
20. Изолятор
21. Кольцевая прокладка
22. Заглушка
23. Соединительный фланец впускного шланга
24. Кольцевая прокладка
25. Корпус насоса и шкив в сборе

Последовательность разборки
1. Крышка насоса
2. Кольцевая прокладка
3. Лопасти
4. Ротор
5. Кулачковая шайба
6. Боковая крышка
7. Кольцевые прокладки
8. Штуцер
9. Кольцевые прокладки
10. Клапан регулирования расхода жидкости
11. Пружина клапана
12. Вывод в сборе
13. Кольцевая прокладка
14. Пружина
15. Плунжер

Внимание:
Не допускается разборка клапана регулирования
расхода жидкости.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37А-31

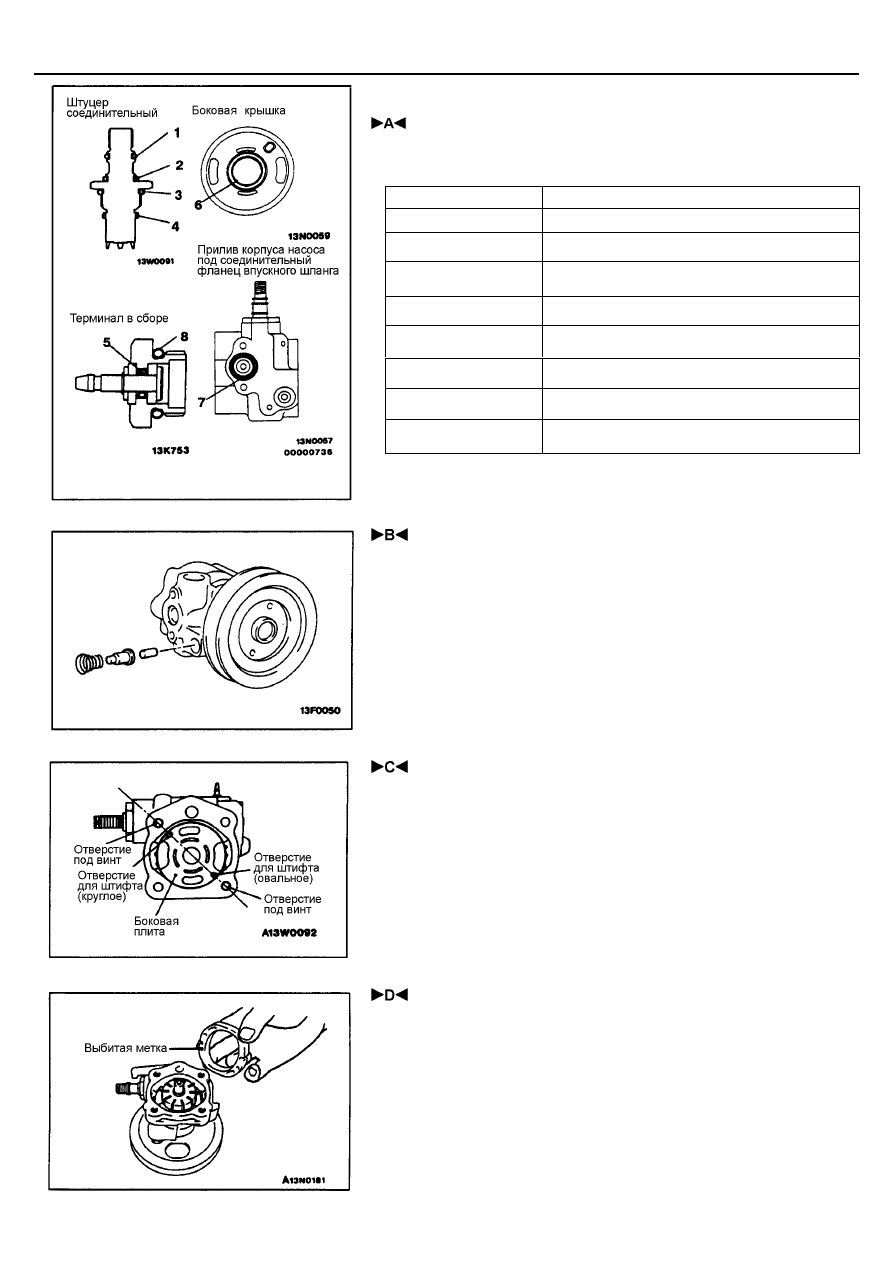

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА КОЛЬЦЕВЫХ ПРОКЛАДОК

Перед установкой смажьте все прокладки рабочей жидкостью.

№

Диаметр

×

 ширина, мм

1

11

×

 1,9

2

13

×

 1,9

3

17,8

×

 2,4

4

13,5

×

 1,5

5

3,8

×

 1,9

6

16,8

×

 2,4

7

17,8

×

 2,4

8

13,0

×

 1,9

 УСТАНОВКА ПРУЖИНЫ

Вставьте пружину в отверстие корпуса насоса таким образом, чтобы
больший диаметр пружины находился со стороны вывода.

 УСТАНОВКА БОКОВОЙ КРЫШКИ

Установите боковую крышку таким образом, чтобы противоположные
отверстия под винты и отверстия для штифтов в боковой крышке
находились на одной прямой линии.

 УСТАНОВКА КУЛАЧКОВОЙ ШАЙБЫ

Установите кулачковую шайбу таким образом, чтобы сторона с выбитой
меткой была обращена к боковой крышке.
