Mitsubishi Colt Lancer (1996-1998). Руководство - часть 151

36-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ................ 3

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 3

Проверка хода рычага стояночного
тормоза............................................... 3

Проверка выключателя контрольной
лампы стояночного тормоза.............. 3

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА....... 4

ТРОС ПРИВОДА СТОЯНОЧНОГО

ТОРМОЗА ................................................. 5

СТОЯНОЧНЫЙ ТОРМОЗ -

Общая информация/Основные данные для
регулировок и контроля/



Смазочные материалы

36-2

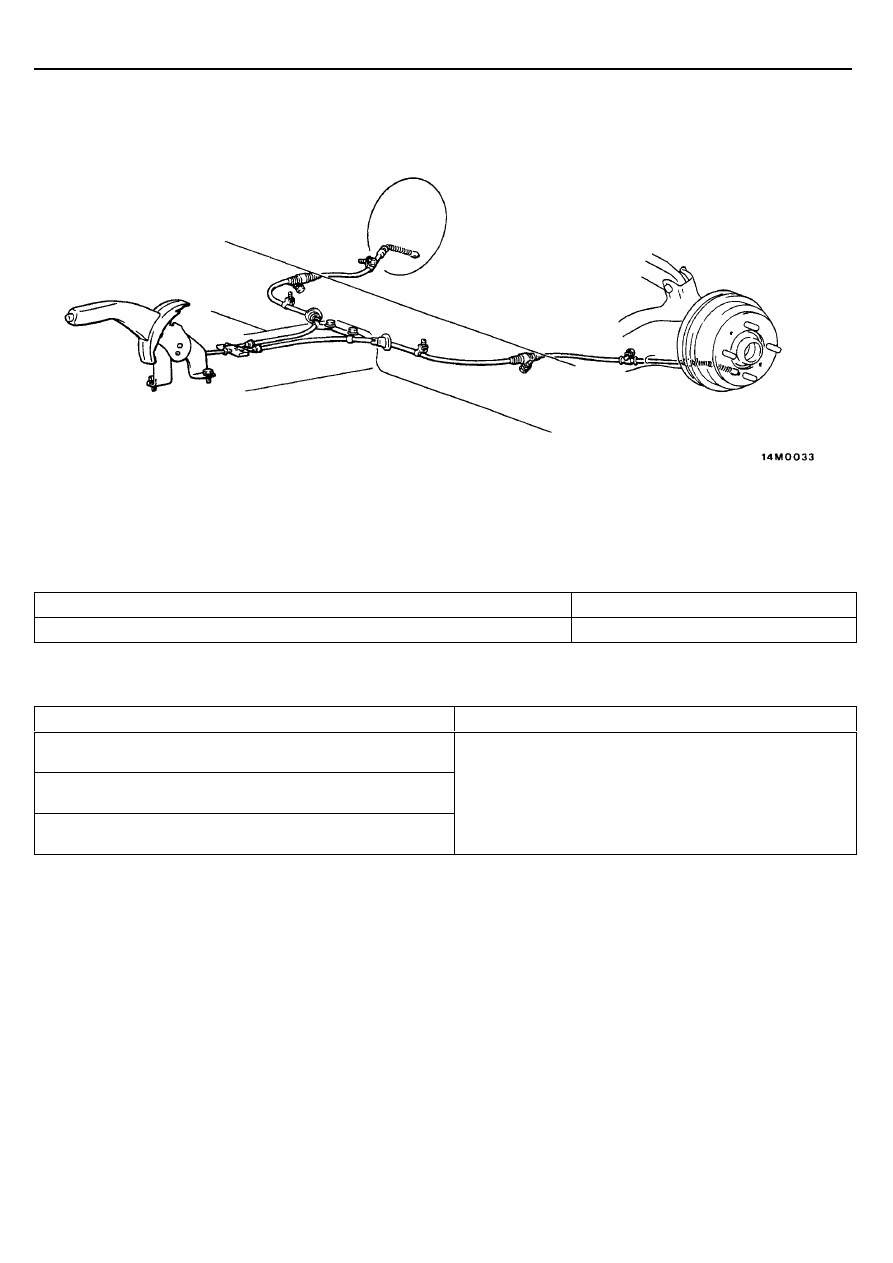

ОБЩАЯ ИНФОРМАЦИЯ

На всех автомобилях установлен стояночный тормоз с
механическим приводом, действующим на тормозные колодки задних колес.

КОНСТРУКТИВНАЯ СХЕМА

ОСНОВНЫЕ ДАННЫЕ

Показатель

Номинальная величина

Величина хода рычага стояночного тормоза (Усилие на рычаге: около 196 Н)

5-7 щелчков

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Места применения

Применяемая смазка

Поверхности контакта опорного щита и задней тормозной
колодки

Поверхности контакта тормозной колодки и автоматического
регулятора зазора

Поверхности контакта колодки и рычага стояночного тормоза в
сборе с автоматическим регулятором зазора

Смазка для тормозной системы SAE J310, NLGI №1

СТОЯНОЧНЫЙ ТОРМОЗ –

Технические операции на автомобиле

36-3

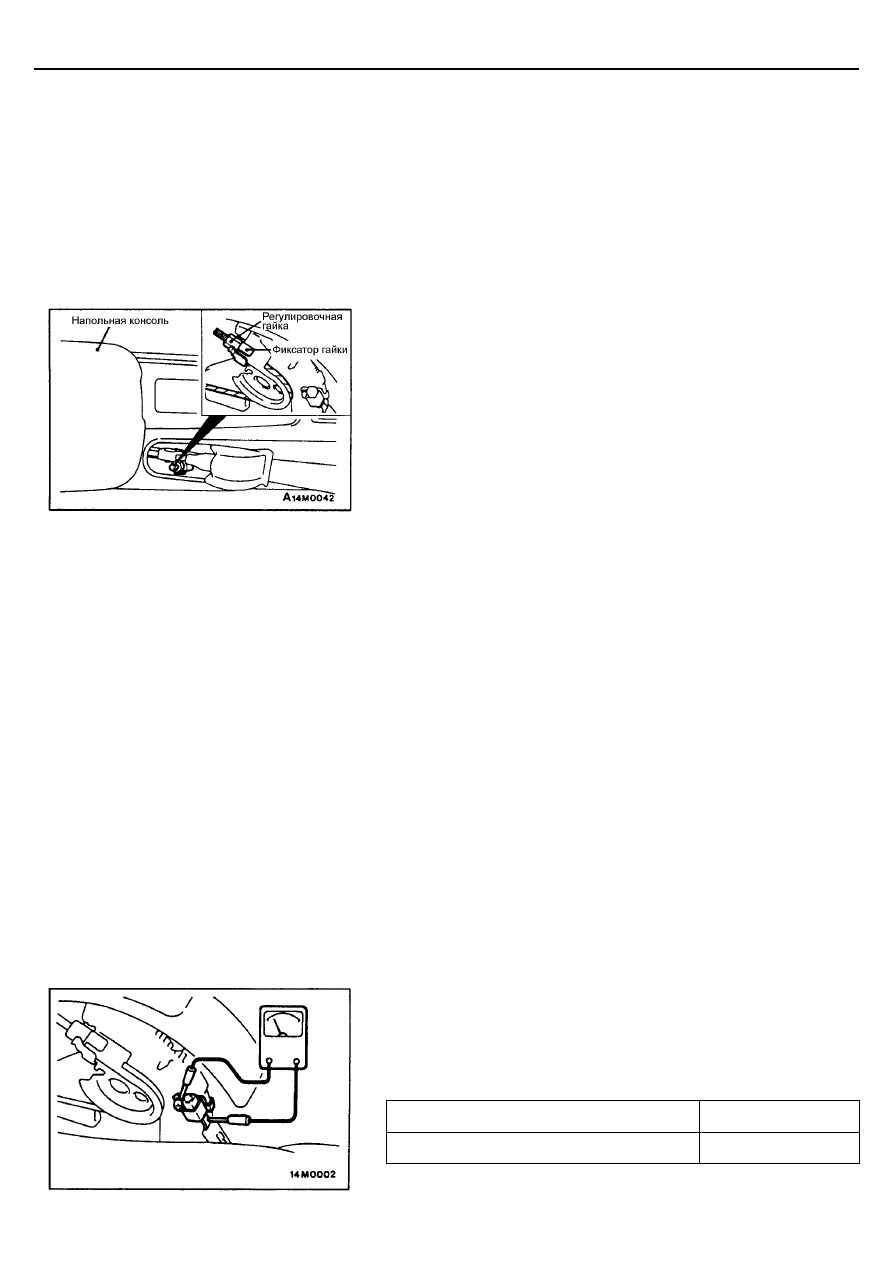

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА ХОДА РЫЧАГА СТОЯНОЧНОГО
ТОРМОЗА

1.

Потяните за рычаг стояночного тормоза с усилием приблизительно
196 Н и подсчитайте количество щелчков.

Внимание:
Необходимо строго соблюдать величину усилия 196 Н на рычаге
стояночного тормоза.

Номинальная величина: 5-7 щелчков.

2.

Если величина хода рычага стояночного тормоза не соответствует
номинальной, то отрегулируйте его в следующей
последовательности.
(1) Для ослабления натяжения троса стояночного тормоза ослабьте

затяжку регулировочной гайки, отвернув ее до конца штока троса.

(2) При работающем на холостом ходу двигателе сильно нажмите на

педаль тормоза пять или шесть раз. При этом убедитесь, что
величина хода педали прекратила изменяется.
ПРИМЕЧАНИЕ:
Если величина хода педали перестает изменяеться, это
свидетельствует о том, что механизм автоматический
регулировки зазора функционирует нормально и установлен
необходимый зазор между тормозными колодками и барабаном.

(3) Вращая регулировочную гайку, установите номинальную

величину хода рычага стояночного тормоза. После регулировки
проверьте отсутствие зазора между регулировочной гайкой и
рычагом стояночного тормоза.
Также убедитесь, что регулировочная гайка надежно
удерживается фиксатором гайки.
Внимание:
Если величина хода рычага стояночного тормоза меньше
номинальной и тормоз затягивается слишком сильно, может
произойти прихватывание задних тормозов.

(4) После регулировки хода рычага стояночного тормоза поднимите

домкратом заднюю часть автомобиля. Опустите вниз до упора
рычаг стояночного тормоза и, вращая задние колеса, убедитесь в
отсутствии прихватывания задних тормозов.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ КОНТРОЛЬНОЙ
ЛАМПЫ СТОЯНОЧНОГО ТОРМОЗА

1.

Снимите напольную консоль (см. Главу 52А).

2.

Проверьте цепь между выводом выключателя и болтом крепления
выключателя.

Нижнее положение рычага

Цепь разомкнута

Рычаг поднят

Цепь замкнута

СТОЯНОЧНЫЙ ТОРМОЗ -

Рычаг стояночного тормоза

36-4

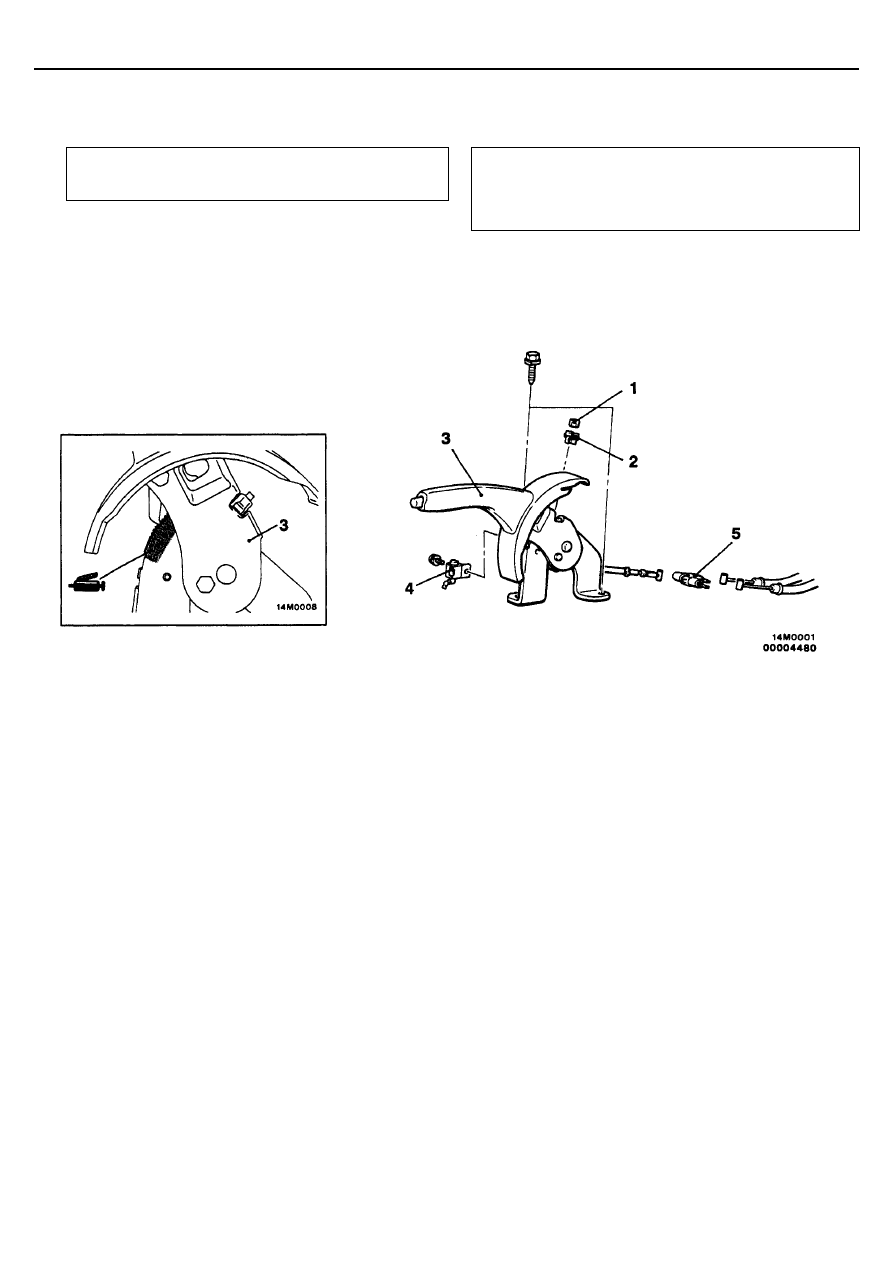

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Предварительная операция

•



Снятие напольной консоли (см. Главу 52А)

Заключительные операции
(1) Регулировка хода рычага стояночного тормоза (см.

стр. 36-3)

(2) Установка напольной консоли (см. Главу 52А)

Последовательность снятия
1. Регулировочная гайка
2. Фиксатор гайки
3. Рычаг стояночного тормоза в сборе
4. Выключатель контрольной лампы стояночного тормоза
5. Уравнитель троса
