РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА –

Задние барабанные тормоза

35A-27

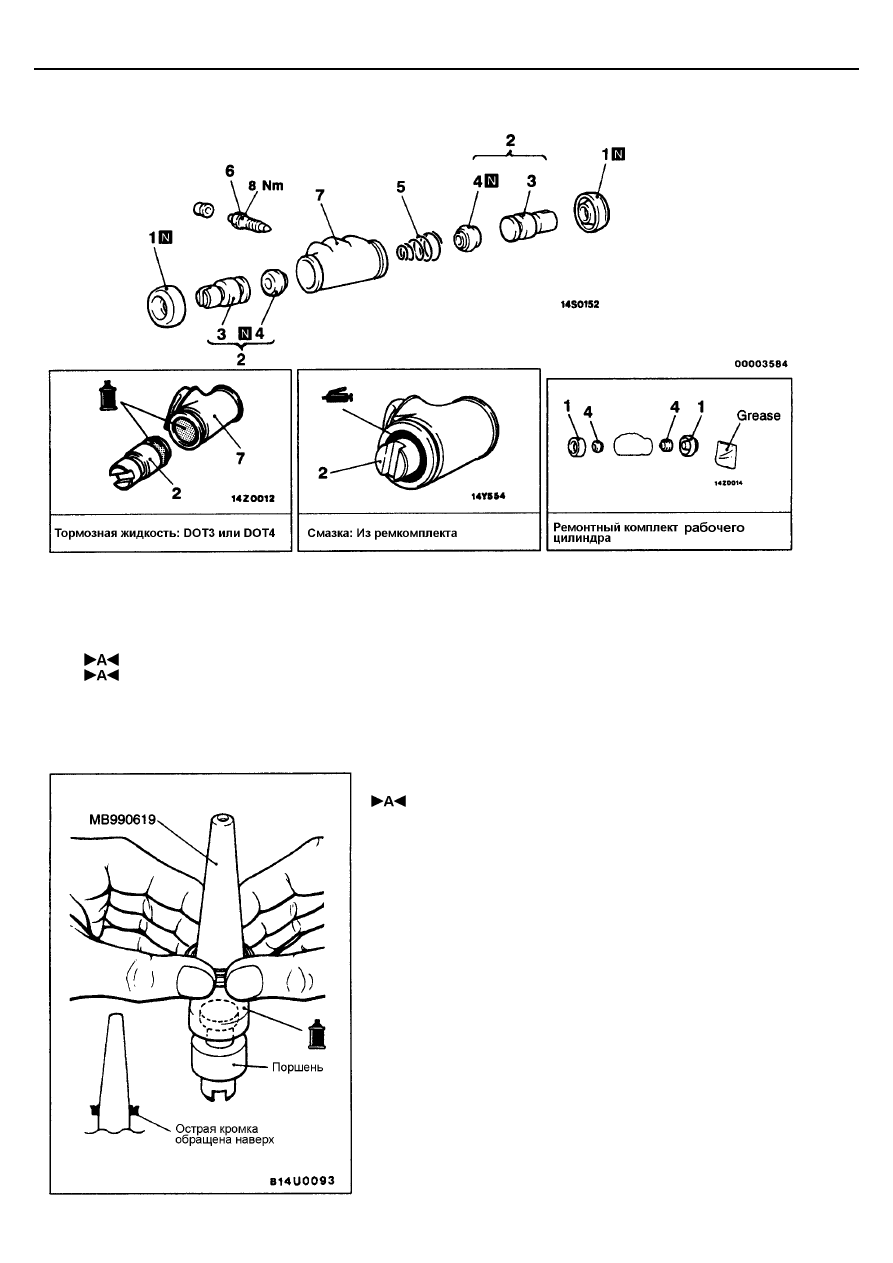

КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР
РАЗБОРКА И СБОРКА

Последовательность разборки
1. Пыльники
2. Поршень в сборе
3. Поршни
4. Уплотнительные кольца поршней

5. Пружина
6. Штуцер для прокачки
7. Корпус рабочего цилиндра

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 СБОРКА ПОРШНЯ И КРЫШКИ ПОРШНЯ

(1) Перед сборкой промойте поршень и цилиндр спиртом или

применяемой тормозной жидкостью.

(2) Смажьте тормозной жидкостью крышки поршня и специальный

инструмент.
Применяемая тормозная жидкость: DOT3 или DOT4

(3) Наденьте уплотнительное кольцо поршня на специальную оправку

так, чтобы острая кромка была обращена наверх и затем, опуская по
оправке вниз, установите его в канавку поршня.

Внимание:
Для того чтобы избежать скручивания или перекоса
уплотнительного кольца поршня при установке, опускайте его
медленно и аккуратно, одним движением без остановок.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Задние барабанные тормоза/
Регулятор давления

35A-28

ПРОВЕРКА

Проверьте отсутствие повреждений или ржавчины на стенках рабочего
цилиндра и поршне. При обнаружении отклонений от нормы замените
рабочий тормозной цилиндр в сборе.

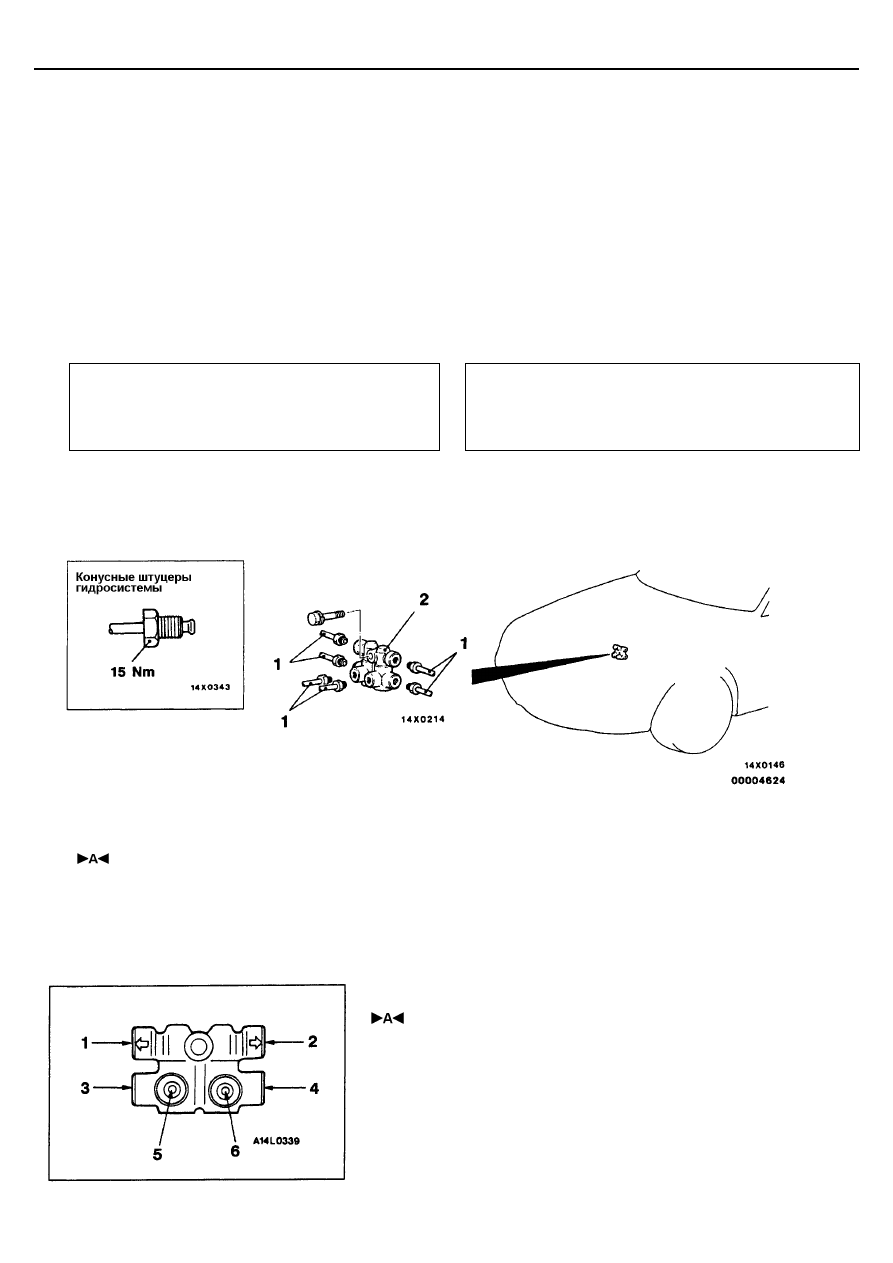

РЕГУЛЯТОР ДАВЛЕНИЯ ЗАДНИХ ТОРМОЗОВ

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Слив тормозной жидкости

•



Снятие воздуховода системы впуска

Заключительные операции

•



Заливка тормозной жидкости

•



Прокачка гидропривода тормозов (стр. 35А-9)

•



Установка воздуховода системы впуска

Последовательность снятия

1. Тормозные трубки
2. Регулятор давления задних тормозов
3. Кронштейн

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 ПОДСОЕДИНЕНИЕ ТОРМОЗНЫХ ТРУБОК

Подсоедините трубки к регулятору давления как показано на рисунке.
1.

Задний левый тормозной механизм

2.

Задний правый тормозной механизм

3.

Передний правый тормозной механизм

4.

Передний левый тормозной механизм

5.

Вторичная камера главного тормозного цилиндра

6.

Первичная камера главного тормозного цилиндра

s

35B-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ................ 4

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 5

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 5

ПОИСК НЕИСПРАВНОСТЕЙ .................. 6

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 23

Проверка и регулировка педали тормоза

............................................................ см. Главу 35А

Проверка выключателя
стоп-сигналов .................................... см. Главу 35А
Проверка работы вакуумного
усилителя тормозов .......................... см. Главу 35А

Продолжение на следующей странице

ПРЕДУПРЕЖДЕНИЕ!
Предупреждение относительно обслуживания автомобилей, оборудованных дополнительной системой
пассивной безопасности (SRS)!
(1) Неквалифицированное обслуживание или ремонт какого-либо компонента системы SRS (а также

связанного с системой SRS компонента) может привести к травме или гибели обслуживающего персонала
(в результате несанкционированного срабатывания надувной подушки безопасности), а также водителя и
переднего пассажира (в результате неработоспособности системы SRS после неквалифицированного
обслуживания или ремонта).

(2) Техническое обслуживание или ремонт любого компонента системы SRS (либо связанного с нею

компонента) должно выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI обязан тщательно изучить данное Руководство, в особенности

главу 52В - "Дополнительная система пассивной безопасности (SRS)", прежде чем приступать к
обслуживанию или ремонту какого-либо компонента системы SRS (либо связанного с ней компонента).

ПРИМЕЧАНИЕ:
В систему SRS входят следующие компоненты: электронный блок управления SRS, контрольная лампа SRS, модули
надувных подушек безопасности, пружина часового типа и соединительные провода. Другие, связанные с системой SRS
компоненты (которые необходимо снять/поставить в связи с обслуживанием или ремонтом системы SRS) обозначены в
тексте знаком (*).

35B-2

Проверка работы регулятора
давления задних тормозов.......... см. Главу 35А
Проверка датчика уровня тормозной
жидкости ....................................... см. Главу 35А
Прокачка гидропривода тормозов ................. 23
Проверка и замена тормозных
колодок передних дисковых
тормозов....................................... см. Главу 35А
Проверка тормозного диска передних
дисковых тормозов ...................... см. Главу 35А
Проверка толщины накладок тормозных
колодок барабанных тормозов ...................... 23
Проверка внутреннего диаметра
тормозного барабана...................................... 24
Проверка прилегания тормозных
колодок к поверхности тормозного барабана24
Проверка напряжения на выходе
датчика частоты вращения колеса................ 24
Проверка гидравлического блока .................. 26
Проверка электромагнитного клапана .......... 27
Проверка работы электродвигателя насоса. 27
Проверка состояния цепей реле клапана и реле
электродвигателя ........................................... 28
Запуск двигателя при полностью
разряженной аккумуляторной батарее ......... 29

ПЕДАЛЬ ТОРМОЗА

...............................................см. Главу 35А

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР И
ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ 30

Главный тормозной цилиндр ............................... 30

ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА

...............................................см. Главу 35А

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА....... 32

Рабочий тормозной цилиндр ............................... 34

РЕГУЛЯТОР ДАВЛЕНИЯ ЗАДНИХ
ТОРМОЗОВ............................................... 35

ГИДРАВЛИЧЕСКИЙ БЛОК ...................... 36

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
КОЛЕСА .................................................... 38

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
ABS * ......................................................... 41
