ПЕРЕДНЯЯ ПОДВЕСКА -

Нижний рычаг

33A-12

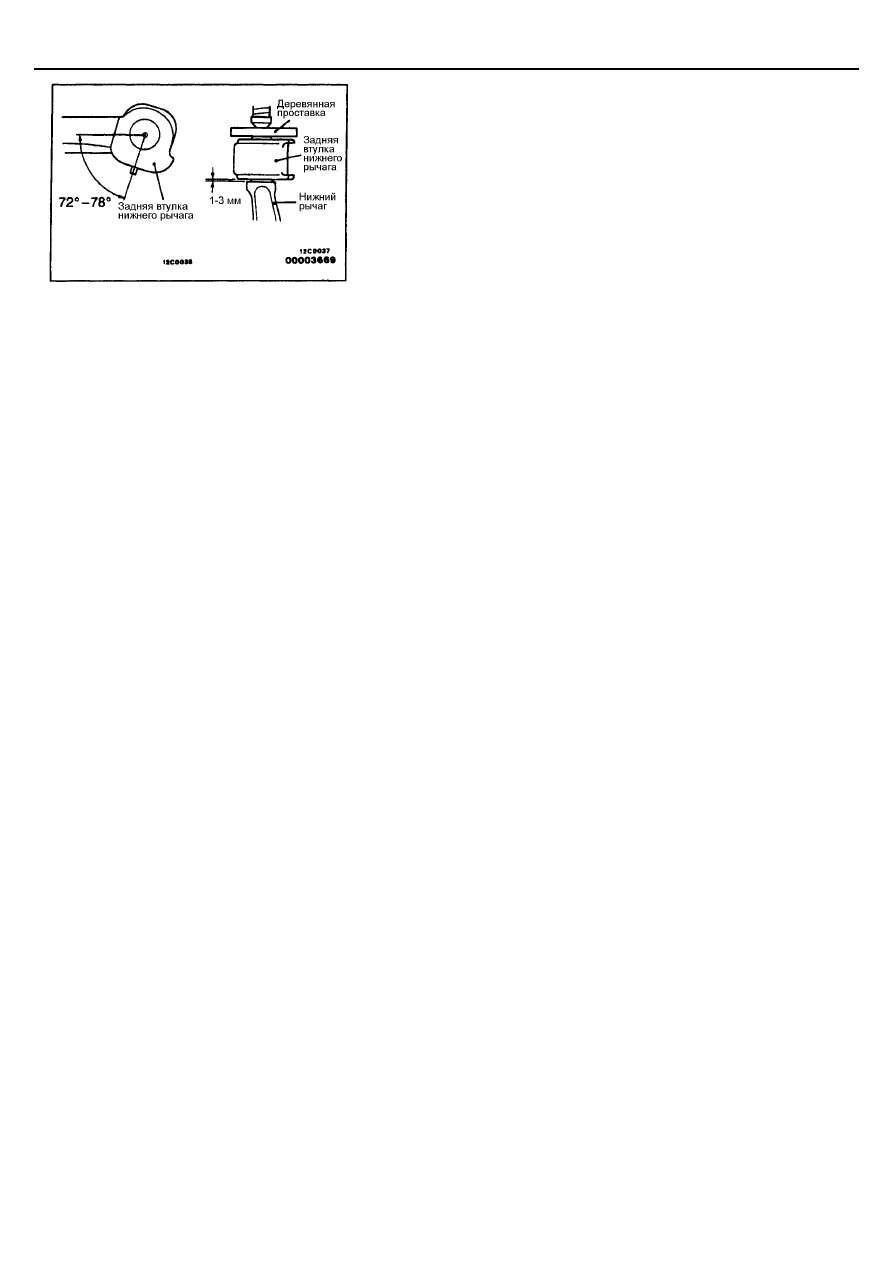

ЗАМЕНА ЗАДНЕЙ ВТУЛКИ НИЖНЕГО
РЫЧАГА

(1) Намочите мыльной водой стык между осью рычага и старой втулкой,

затем, при помощи отвертки извлеките старую втулку.

(2) Намочите мыльной водой ось рычага и новую втулку и наденьте ее на

ось под углом, показанным на рисунке.

(3) Запрессуйте втулку, как показано на рисунке.

ПЕРЕДНЯЯ ПОДВЕСКА -

Стабилизатор поперечной устойчивости

33A-13

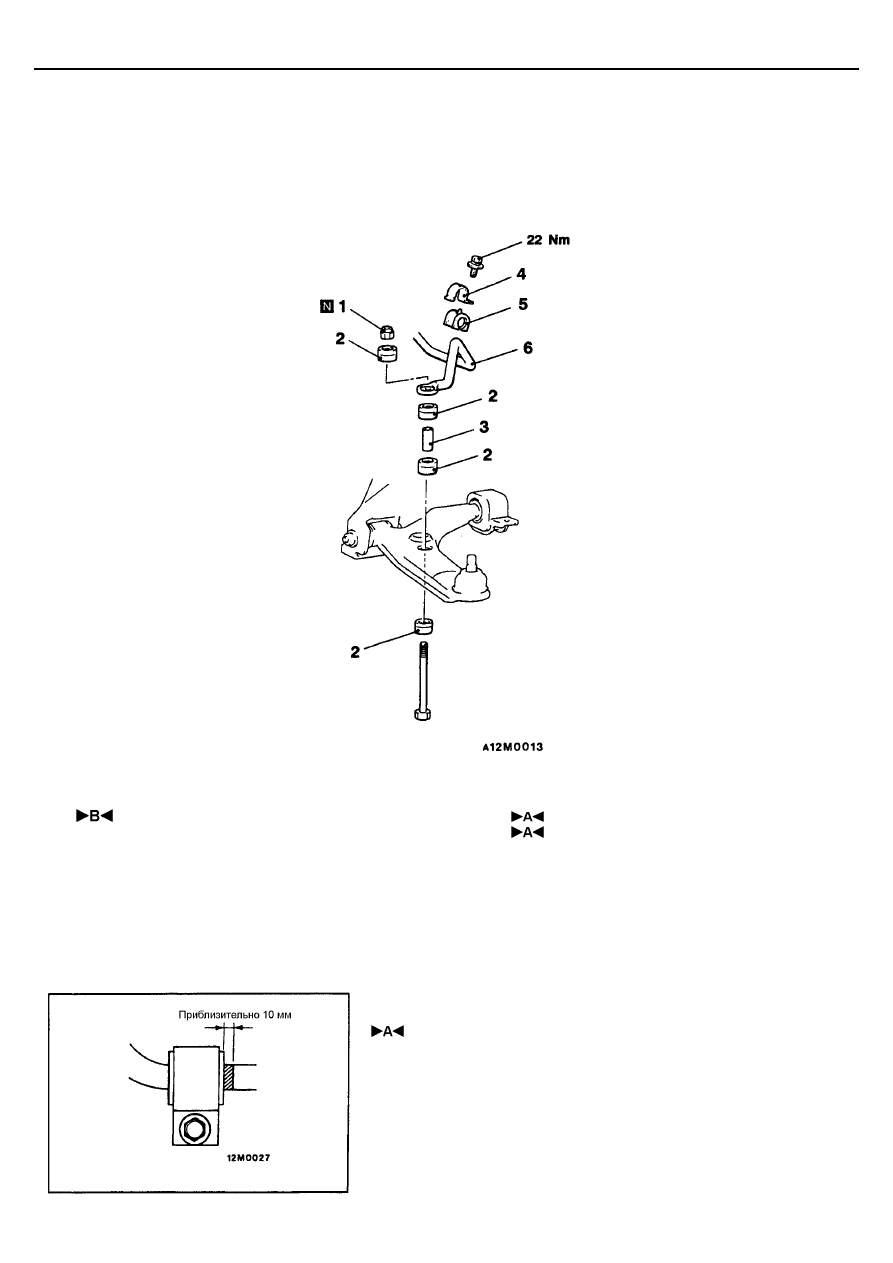

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операции

•



Снятие и установка поперечной балки
(см. Главу 32 – Поперечная балка)

Последовательность снятия
1. Самоконтрящаяся гайка
2. Резиновые втулки стабилизатора
3. Втулка

4. Скоба крепления втулки стабилизатора
5. Втулка стабилизатора
6. Стабилизатор

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВТУЛКИ И СКОБЫ КРЕПЛЕНИЯ

Расположите стабилизатор так, чтобы установочная метка находилась с
левой стороны. Затем установите втулку так, чтобы установочная метка
выступала от внутреннего края втулки приблизительно на 10 мм.

ПЕРЕДНЯЯ ПОДВЕСКА -

Стабилизатор поперечной устойчивости

33A-14

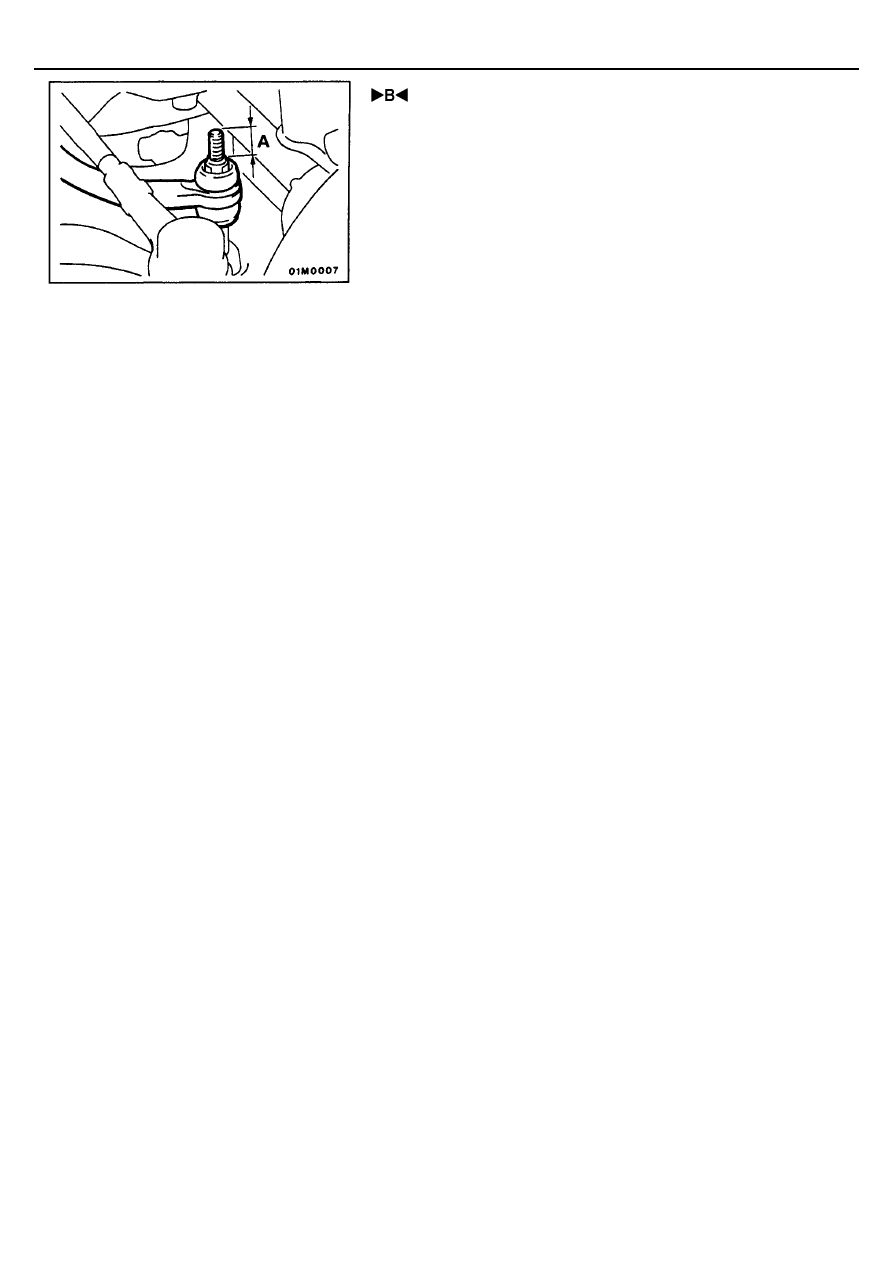

 УСТАНОВКА САМОКОНТРЯЩЕЙСЯ ГАЙКИ

Затяните самоконтрящуюся гайку таким образом, чтобы длина
выступающей части болта крепления стабилизатора соответствовала
номинальному значению.
Номинальное значение (А): 22 мм

ПРОВЕРКА

•

Проверьте отсутствие износа и трещин на втулке стабилизатора

•

Проверьте отсутствие повреждений или деформации стабилизатора
поперечной устойчивости.

s

34-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВКИ И КОНТРОЛЯ ................ 3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 4

Проверка и регулировка углов
установки задних колес ..................... 4

КОРРЕКТИРУЮЩИЙ РЫЧАГ, ВЕРХНИЙ
РЫЧАГ И НИЖНИЙ РЫЧАГ ЗАДНЕЙ
ПОДВЕСКИ ............................................... 6

ПРОДОЛЬНЫЙ РЫЧАГ ПОДВЕСКИ...... 8

ЗАДНЯЯ СТОЙКА В СБОРЕ ................... 11
