КОРОБКА ПЕРЕДАЧ В СБОРЕ

ДЕМОНТАЖ И УСТАНОВКА

Предварительные операции
(1) Слив ATF из коробки передач (стр. 23 – 43).
(2) Удаление нижнего защитного кожуха.
(3) Снятие аккумулятора и его поддона.
(4) Снятие воздушного фильтра.

Заключительные операции
(1) Установка воздушного фильтра.
(2) Установка кронштейна и аккумулятора.
(3) Установка нижнего защитного кожуха.
(4) Заливка ATF в коробку передач (стр. 23 – 43).
(5) Проверка работы рычага селектора АКПП
(6) Проверка работы спидометра

9. Верхние болты крепления коробки пере-
дач
10. Кронштейн опоры коробки передач
11. Стопор опоры коробки передач

•



Подвеска силового агрегата

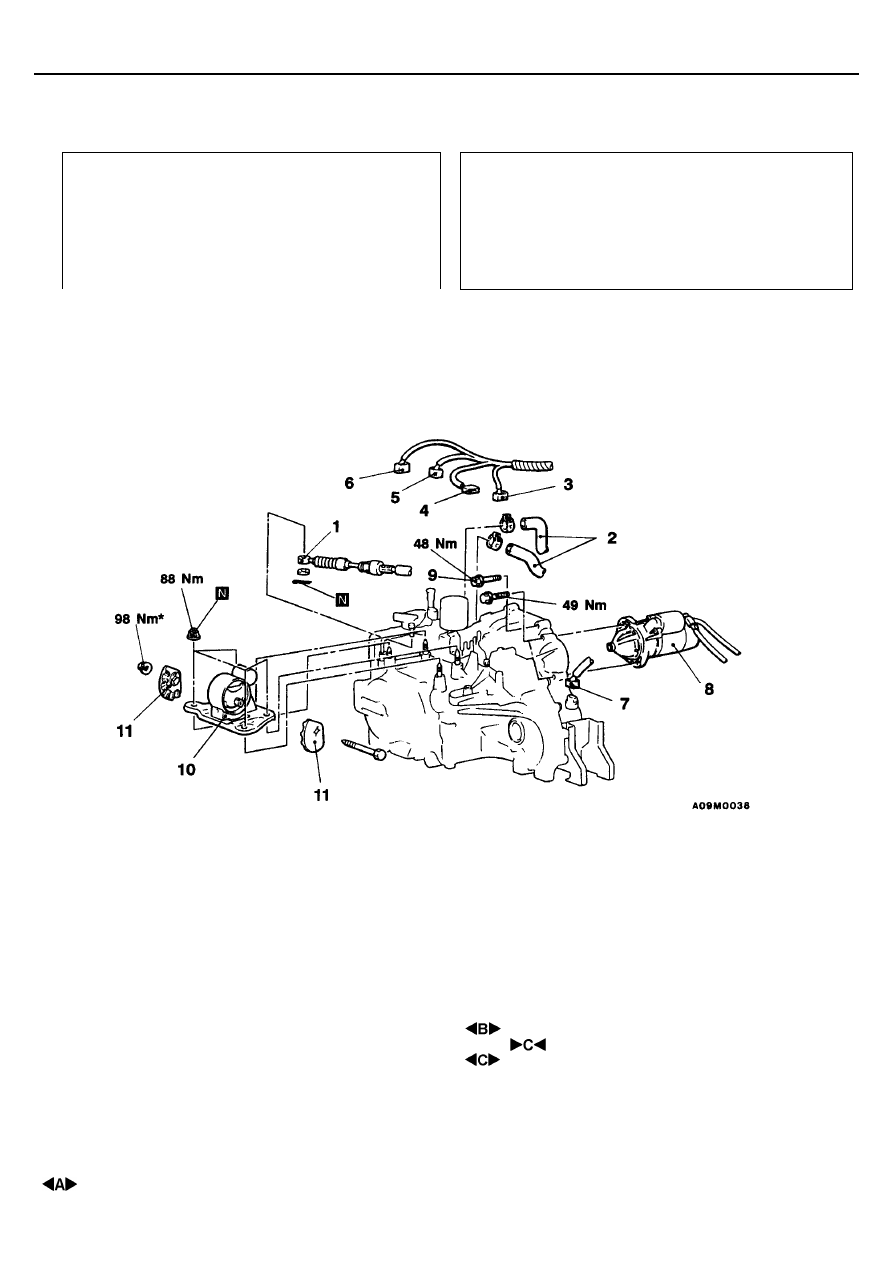

Последовательность удаления
1. Соединение троса управления КПП
2. Соединения шлангов маслоохладителя КПП
3. Разъем датчика частоты вращения «А»
4. Разъем частоты вращения «В»
5. Разъем выключателя блокировки стартера
(переключатель селектора АКПП)
6. Разъем блока электромагнитных клапанов
7. Разъем датчика скорости автомобиля
8. Стартер

Внимание

Места крепления, отмеченные знаком *, следует снача-
ла затянуть предварительно, а полную затяжку следует
произвести только после того, как кузов автомобиля
будет полностью нагружен весом двигателя.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Коробка передач в сборе

23-62

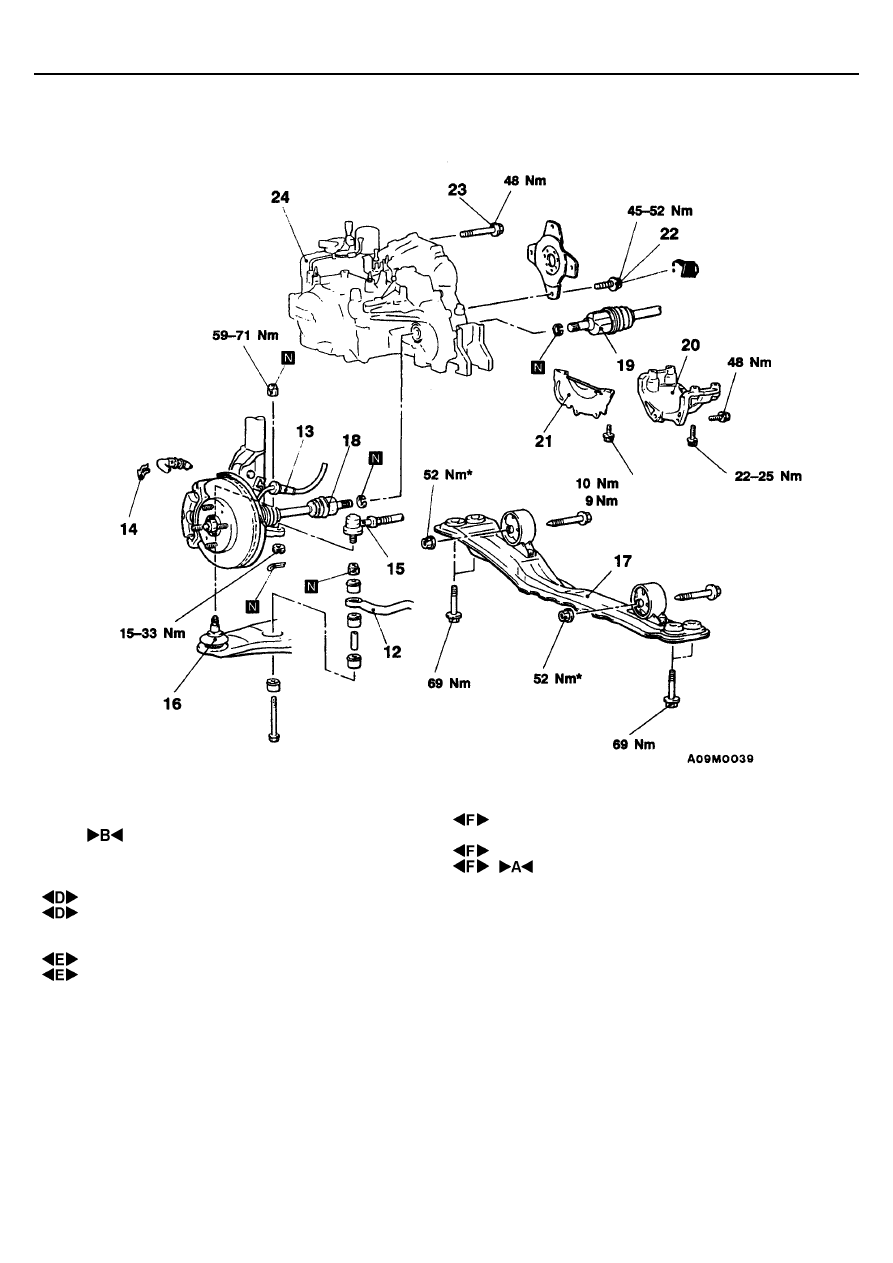

22. Болты крепления пластины привода гидро-
трансформатора
23. Нижние болты крепления коробки передач
24. Коробка передач

Поднимите автомобиль
12. Крепление стабилизатора
13. Разъем датчика частоты вращения ко-
леса <Автомобили с ABS>
14. Фиксатор тормозного шланга
15. Соединение пальца шарового шарнира
наконечника рулевой тяги
16. Соединение пальца шаровой опоры
нижнего рычага
17. Центральная (продольная) балка в сбо-
ре
18. Соединение вала привода левого коле-
са
19. Соединение вала привода правого ко-
леса
20. Кронштейн крепления коробки передач
<4G13>
21.

Внимание
Соединения, отмеченные знаком •, следует сначала за-
тянуть предварительно, а полную затяжку следует про-
извести только после полной установки  двигателя на
опоры.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Коробка передач в сборе

23-63

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

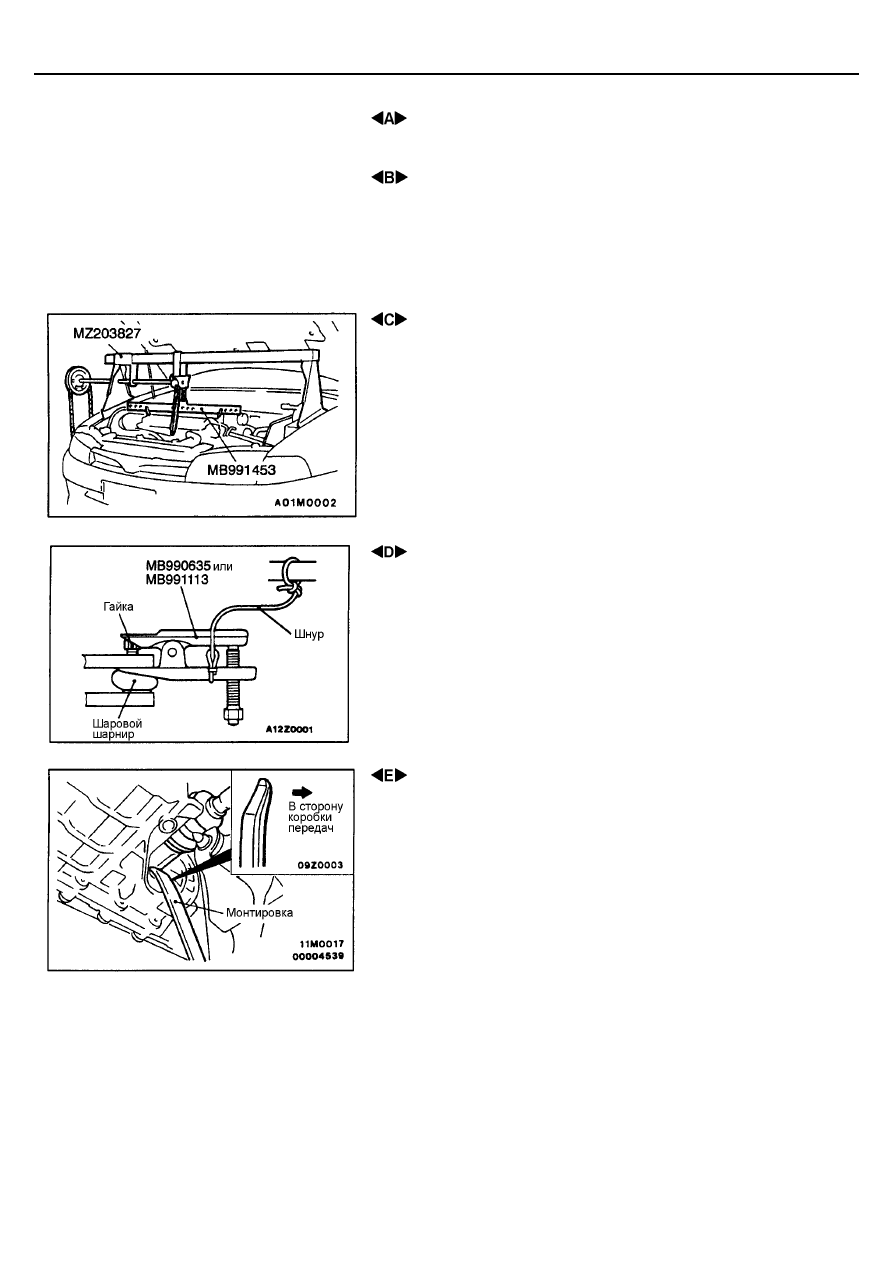

 СНЯТИЕ СТАРТЕРА

Снимите стартер вместе с подсоединенными к нему проводами и подвесь-
те его внутри моторного отсека.

 СНЯТИЕ КРОНШТЕЙНА ОПОРЫ КОРОБКИ ПЕРЕДАЧ

С помощью домкрата аккуратно приподнимите коробку передач и затем, а
затем снимите ее опору

 ПОДДЕРЖКА ДВИГАТЕЛЯ

Для поддержки двигателя установите на автомобиль специальный инстру-
мент (траверсу и таль).

 ОТСОЕДИНЕНИЕ ПАЛЬЦА ШАРОВОГО ШАРНИРА

НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ / ШАРОВОЙ ОПОРЫ
НИЖНЕГО РЫЧАГА.

Внимание
1. Перед использованием специального съемника сначала ослабьте

гайку крепления шарового пальца. Не откручивайте ее полно-
стью.

2. Привяжите специальный съемник шнуром (чтобы не отскочил).

 ОТСОЕДИНЕНИЕ ВАЛА ПРИВОДА ПРАВОГО

/ЛЕВОГО КОЛЕСА

1.

Для отсоединения вала привода колеса вставьте монтировку между
валом привода и картером коробки передач, как показано на рисунке.
ПРИМЕЧАНИЕ
Не снимайте с вала привода ступицу и поворотный кулак.

Внимание
Чтобы не повредить ШРУС всегда используйте монтировку.

2.

Подвесьте вал привода при помощи шнура таким образом, чтобы не
было больших изгибов в ШРУСах (шарнирах равных угловых скоро-
стей).

3.

Закройте отверстие в КПП чистой ветошью во избежание попадания
грязи и посторонних частиц.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Коробка передач в сборе

23-64

 ОТКРУЧИВАНИЕ БОЛТОВ КРЕПЛЕНИЯ ПЛАСТИНЫ

ПРИВОДА ГИДРОТРАНСФОРМАТОРА / НИЖНИХ БОЛТОВ
КРЕПЛЕНИЯ КОРОБКИ ПЕРЕДАЧ / СНЯТИЕ КОРОБКИ
ПЕРЕДАЧ В СБОРЕ

1.

Поддержите коробку передач в сборе при помощи трансмиссионной
телескопической стойки.

2.

Поворачивая коленчатый вал двигателя, отверните болты крепления
пластины привода гидротрансформатора.

3.

Отожмите гидротрансформатор в сторону коробки передач, что-
бы он не остался на двигателе.

4.

Выверните нижние болты крепления коробки передач и опустите ее.

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ УСТАНОВКЕ

 УСТАНОВКА КОРОБКИ ПЕРЕДАЧ В СБОРЕ

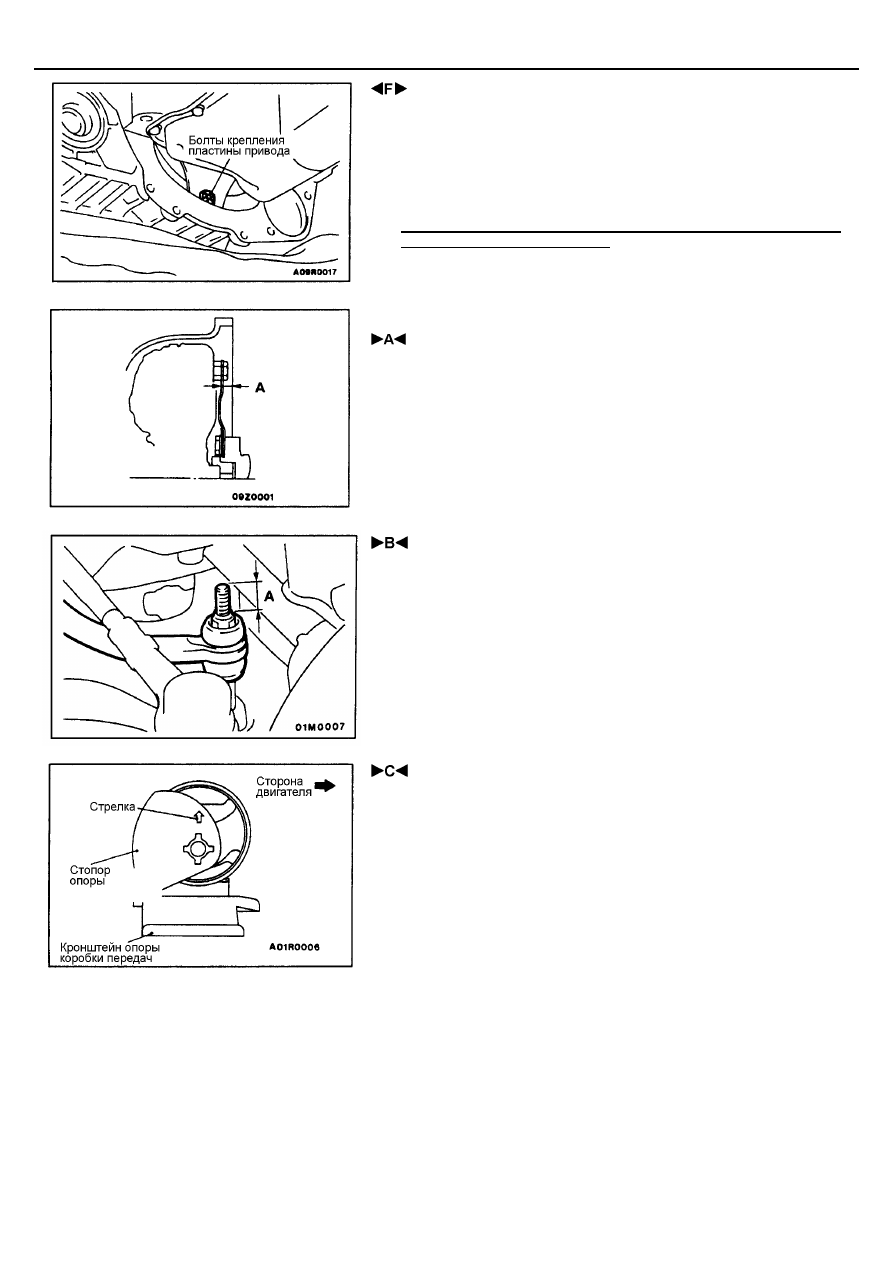

После того как Вы полностью отжали гидротранформатор в сторону КПП,
так, что размер А соответствует указанной величине, установите КПП на
двигатель.
Размер А: приблизительно 12,2 мм

 УСТАНОВКА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

Затяните самоконтрящуюся гайку таким образом, чтобы длина выступаю-
щей части стойки стабилизатора была равна 22 мм, как указано на рисун-
ке.
Номинальное значение размера А: 22 мм

 УСТАНОВКА СТОПОРА ОПОРЫ КОРОБКИ ПЕРЕДАЧ

Установите стопор опоры коробки передач таким образом, чтобы стрелка
была направлена так, как показано на рисунке.
