Mitsubishi Colt Lancer (1996-1998). Руководство - часть 90

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-47

ДАТЧИК ДЕТОНАЦИИ <4G9>

СНЯТИЕ И УСТАНОВКА

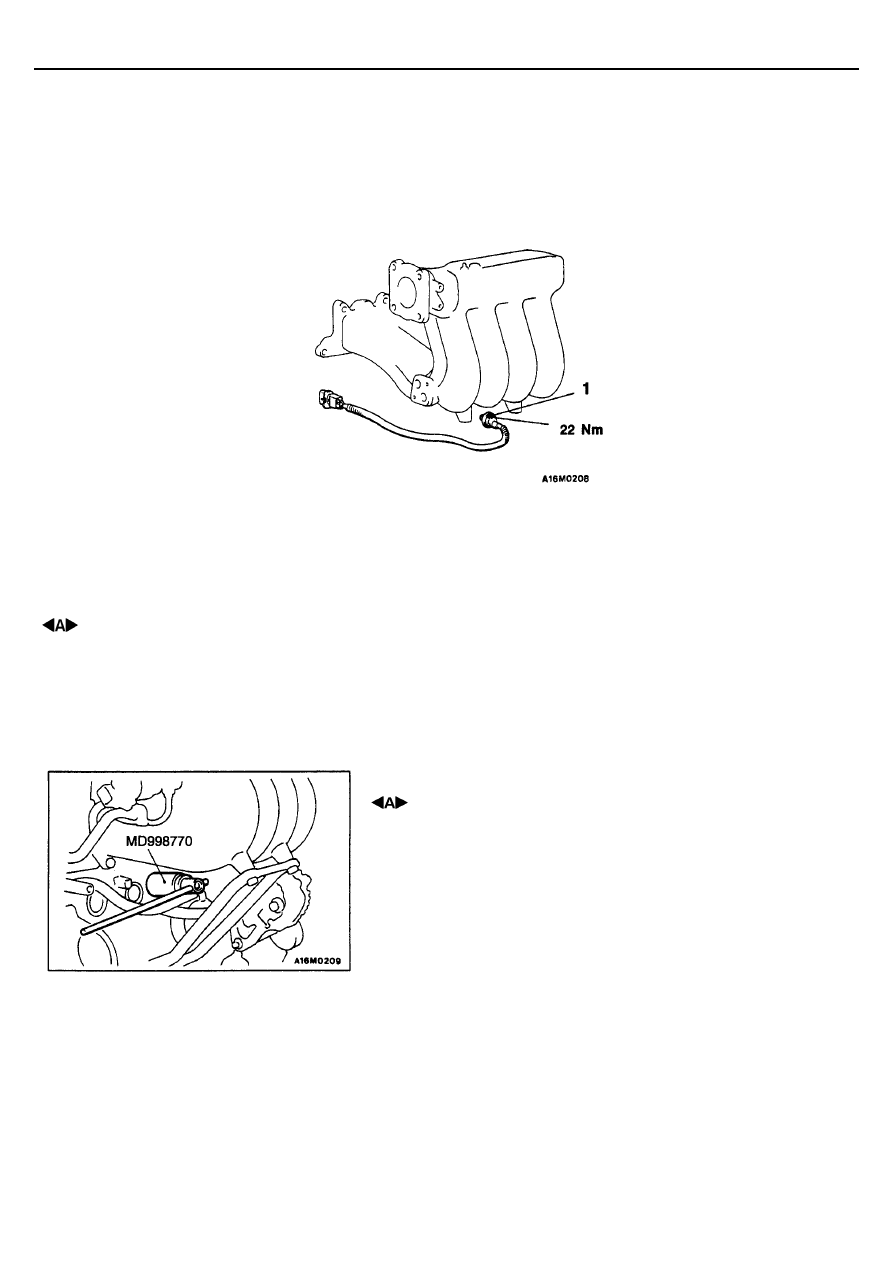

1. Датчик детонации

Предостережение
Не подвергайте датчик детонации никаким ударам.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ДАТЧИКА ДЕТОНАЦИИ

ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ

Смотрите ГЛАВУ 13А – Поиск неисправностей.

ПРИМЕЧАНИЕ

s

17-1

СИСТЕМА УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ И СИСТЕМЫ

СНИЖЕНИЯ

ТОКСИЧНОСТИ
