ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-43

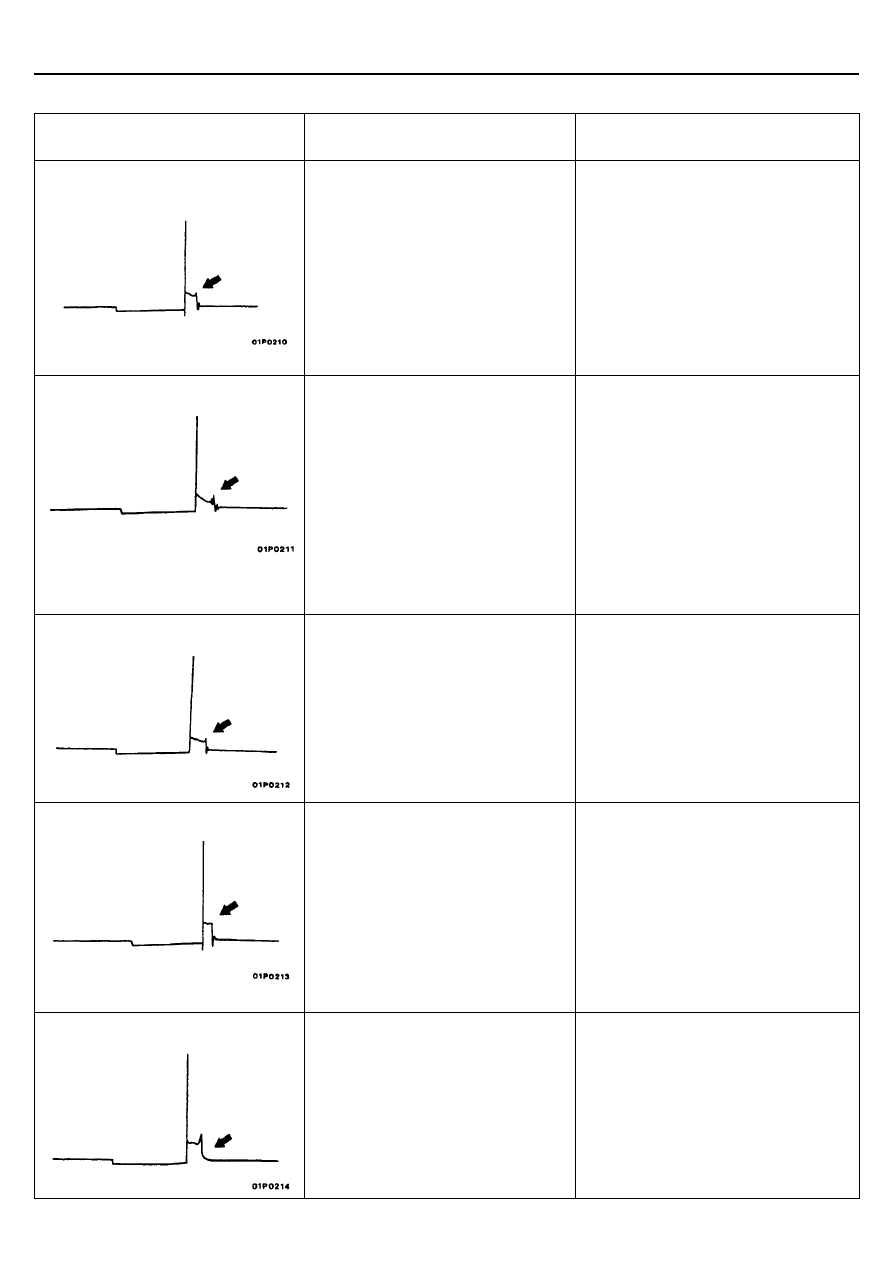

ПРИМЕРЫ ОТКЛОНЕНИЙ ОТ НОМИНАЛЬНОЙ ФОРМЫ КРИВОЙ НАПРЯЖЕНИЯ

Форма кривой с отклонением

Характеристика сигнала

Причина неисправности

Пример 1

Линия горения искры высокая и
короткая

Увеличенный зазор между электродами
свечи

Пример 2

Линия горения искры низкая, длинная, с
наклоном.
Кроме этого, есть искажения
(колебания) во второй половине
участка линии горения искры.
Причиной могут быть неисправности в
системе зажигания (пропуски, перебои
в зажигании)

Слишком мал зазор между электродами
свечи

Пример 3

Линия горения искры низкая, длинная, с
наклоном. Однако при этом почти не
наблюдаются искажений (колебаний)
этой линии.

Отложения, загрязнение на электродах и
изоляторе свечи зажигания
(ненормальное искрообразование в
промежутке между электродами свечей
зажигания)

Пример 4

Линия горения искры короткая и
высокая .

Плохой контакт свечного провода
высокого напряжения (вызывает двойное
проскакивание искры)

Пример 5

Отсутствие колебаний на участке
затухающих колебаний

Межвитковое замыкание в обмотке
катушки зажигания

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-44

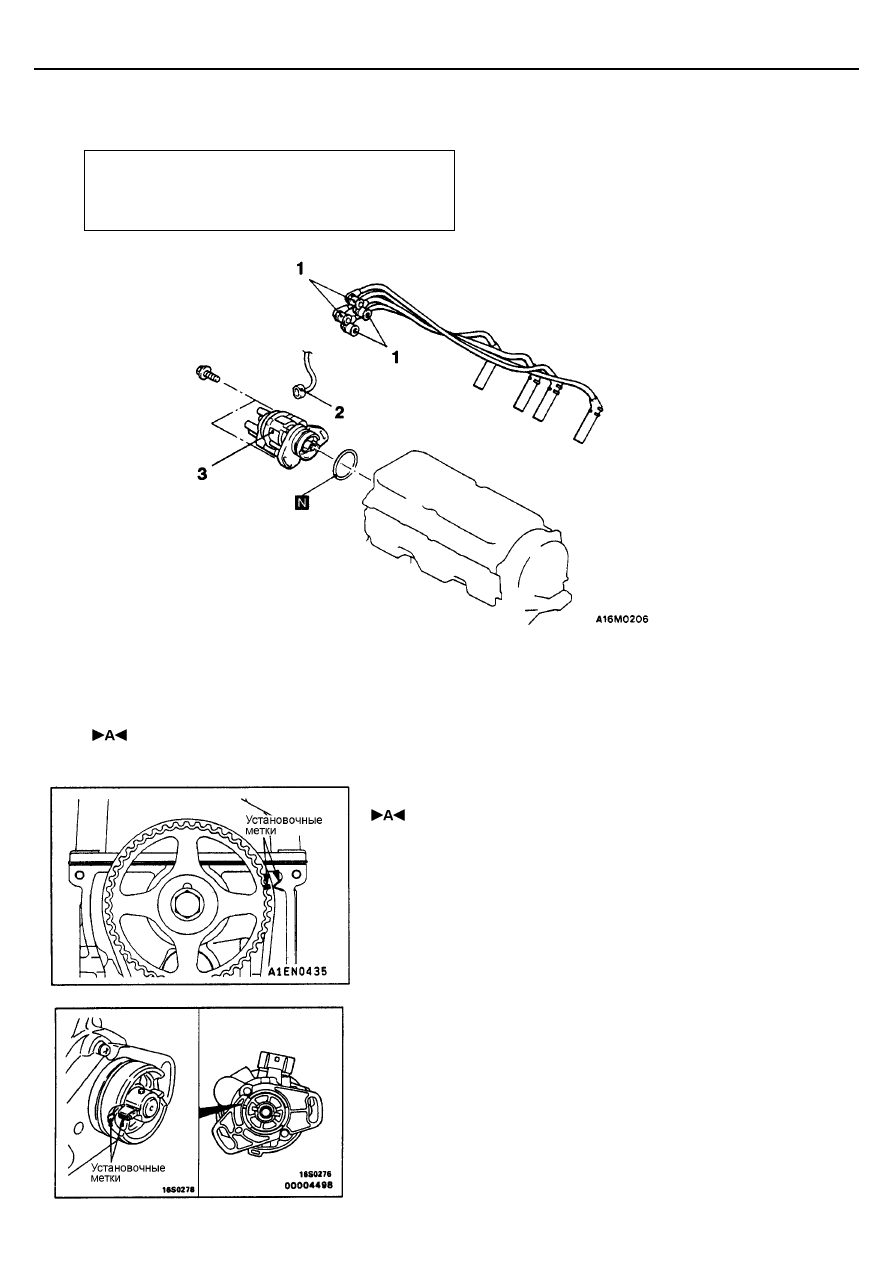

РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ <4G1>

СНЯТИЕ И УСТАНОВКА

Заключительная операция

•



Регулировка двигателя (смотри ГЛАВУ 11 –
Технические операции на автомобиле)

Последовательность снятия

1. Соединение свечного провода
высокого напряжения
2. Разъем распределителя зажигания
3. Распределитель зажигания

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ

1.

Снимите верхнюю крышку ремня привода ГРМ.

2.

Вращайте коленчатый вал по часовой стрелке до совмещения
установочных меток.

ПРИМЕЧАНИЕ
Поршень 1-ого цилиндра будет находится в ВМТ такта сжатия, когда
будут также совмещены установочные метки на звездочке
распредвала и головке блока цилиндров.

3.

Совместите установочные метки на роторе и корпусе распределителя
зажигания.

4.

Установите распределитель зажигания на двигатель.

ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДАТЧИКА ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА

Смотрите ГЛАВУ 13А – Поиск неисправностей.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-45

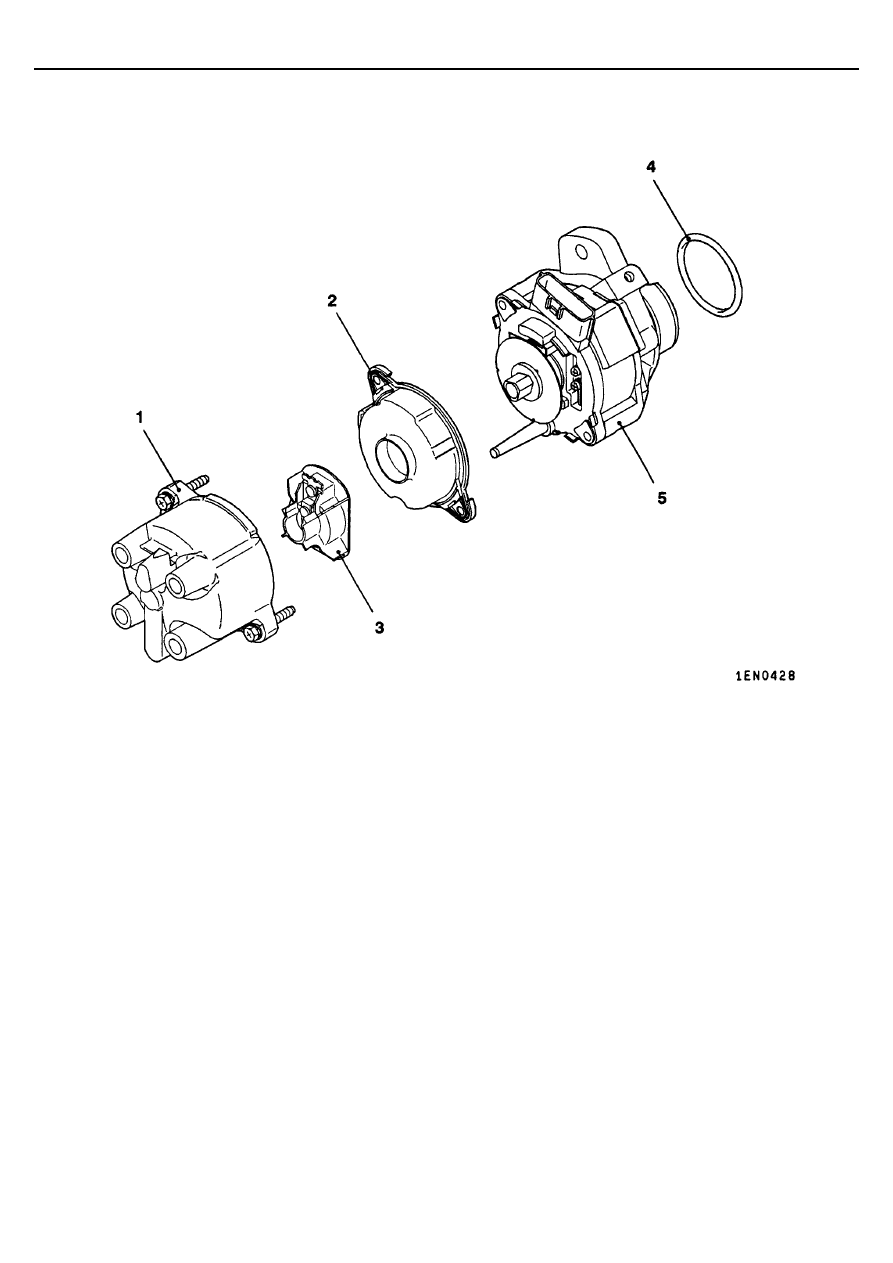

РАЗБОРКА И СБОРКА

1. Крышка распределителя зажигания
2. Пылезащитный экран
3. Ротор (бегунок)
4. Кольцевая прокладка
5. Корпус распределителя зажигания

ПРОВЕРКА

Проверьте следующие моменты. При обнаружении неисправностей
устраните их или замените детали.

КРЫШКА И РОТОР РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ

1.

Отсутствие трещин на крышке.

2.

Отсутствие повреждений электродов в крышке или роторе (бегунке).

3.

Тщательно очистите от грязи крышку и ротор.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-46

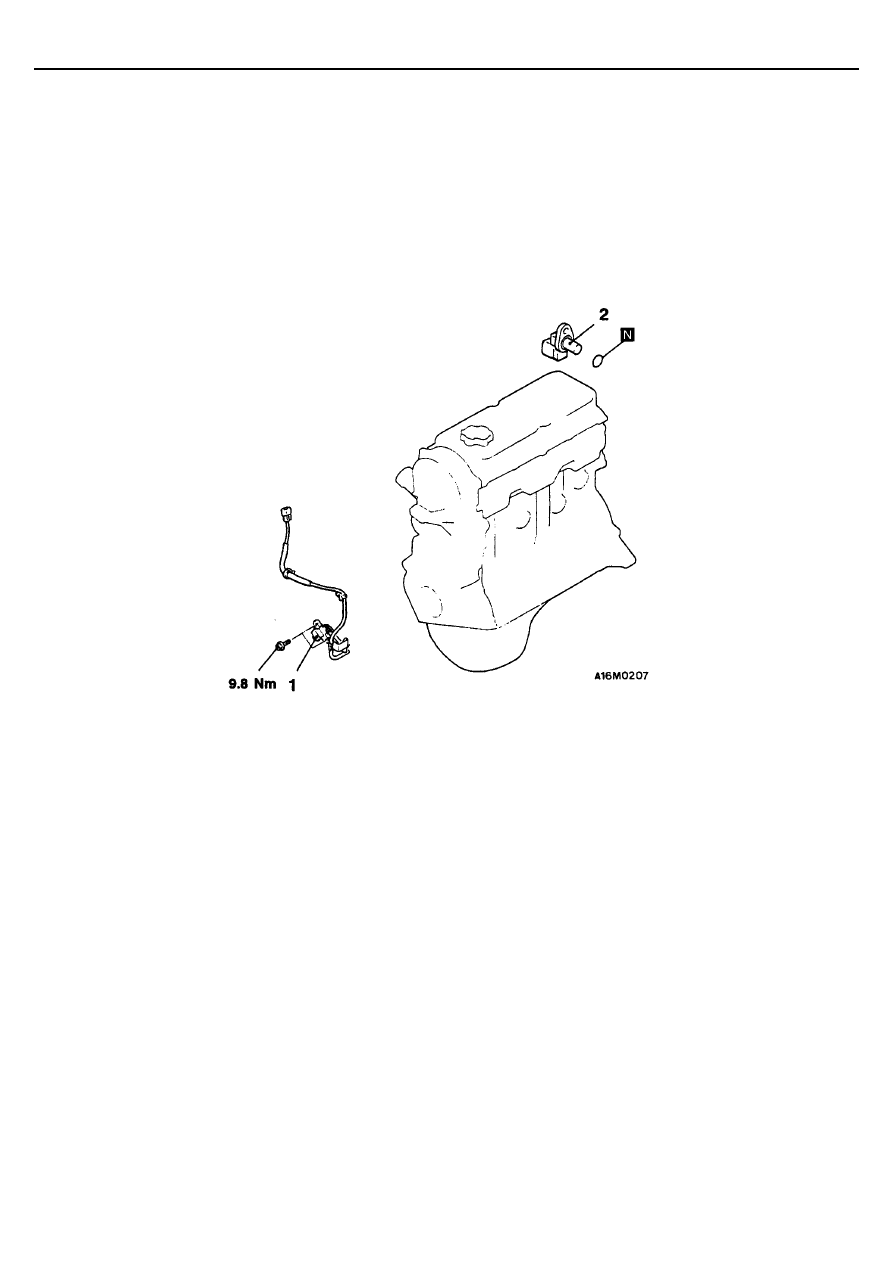

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДАТЧИК
ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА <4G9>

СНЯТИЕ И УСТАНОВКА

1. Датчик положения коленчатого вала
2. Датчик положения распределительного вала

ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА
И ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Смотрите ГЛАВУ 13А – Поиск неисправностей.
