Mitsubishi Colt Lancer (1996-1998). Руководство - часть 86

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-31

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ

Наименование

4G1

Тип

Бесконтактный, со встроенной катушкой зажигания

Механизм опережения зажигания

Электронный

Порядок работы цилиндров

1 – 3 – 4 – 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАТУШКИ ЗАЖИГАНИЯ

Наименование

4G1

4G9

Тип

Одна катушка зажигания (залитая
композиционным материалом),
встроенная в распределитель
зажигания

С двумя катушками
зажигания (залитыми
композиционным
материалом)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕЧЕЙ ЗАЖИГАНИЯ

Наименование

4G1

4G9 (кроме двигателей MVV)

Двигатель

4G9-MVV

NGK

BPR5ES-11

BKR6E-11

BKR5E-11

NIPPON DENSO

W16EPR11

K20PR-U11

K16PR-U11

CHAMPION

RN11YC4

RC9YC4

RC12YC4

ОСНОВНЫЕ ДАННЫЕ ПО РЕМОНТУ И РЕГУЛИРОВКЕ

КАТУШКА ЗАЖИГАНИЯ

Наименование

4G1

4G9 (кроме MVV)

4G9-MVV

Сопротивление первичной обмотки, Ом

0,5 – 0,7

-

-

Сопротивление вторичной обмотки, кОм

15 - 22

14 - 21

20 - 30

СВЕЧА ЗАЖИГАНИЯ

Наименование

4G1, 4G9

Зазор между электродами свечи, мм

1,0 – 1,1

ПРОВОД ВЫСОКОГО НАПРЯЖЕНИЯ

Наименование

4G1, 4G9

Сопротивление, кОм

не более 22

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

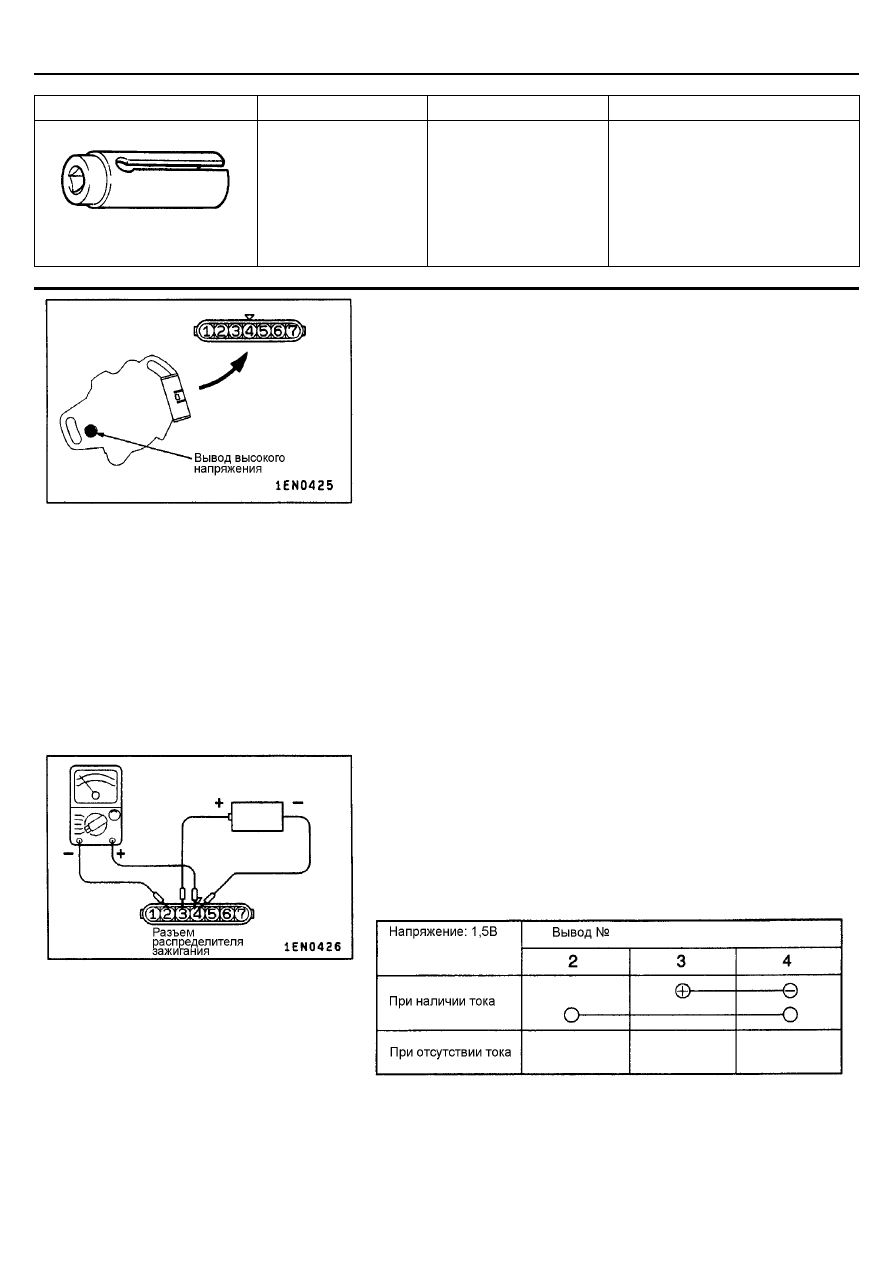

Инструмент

Номер

Наименование

Назначение

MB991348

Жгут тестовых проводов

Проверка первичного напряжения
(соединение силового транзистора)

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-32

Инструмент

Номер

Наименование

Назначение

MD998770

Ключ для кислородного
датчика

Снятие и установка датчика
детонации

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ <4G1>

1.

Измерение сопротивления первичной обмотки катушки зажигания
Измерьте сопротивление между выводами 1 и 2 разъема
распределителя зажигания.
Номинальное значение: 0,5 – 0,7 Ом

2.

Измерение сопротивления вторичной обмотки катушки зажигания
Измерьте сопротивление между выводом высокого напряжения и
выводом 1 на разъеме распределителя.
Номинальное значение: 15 – 22 кОм

ПРОВЕРКА СИЛОВОГО ТРАНЗИСТОРА <4G1>

ПРИМЕЧАНИЕ
1.Следует использовать аналоговый мультиметр.
2.Подсоедините отрицательный (-) провод мультиметра к выводу 2

разъема распределителя зажигания.

Предостережение
Данную проверку следует проводить быстро [не более 10 секунд],
в целях предотвращения перегорания обмотки катушки зажигания
и выхода из строя силового транзистора.

В случае неисправности замените силовой транзистор.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-33

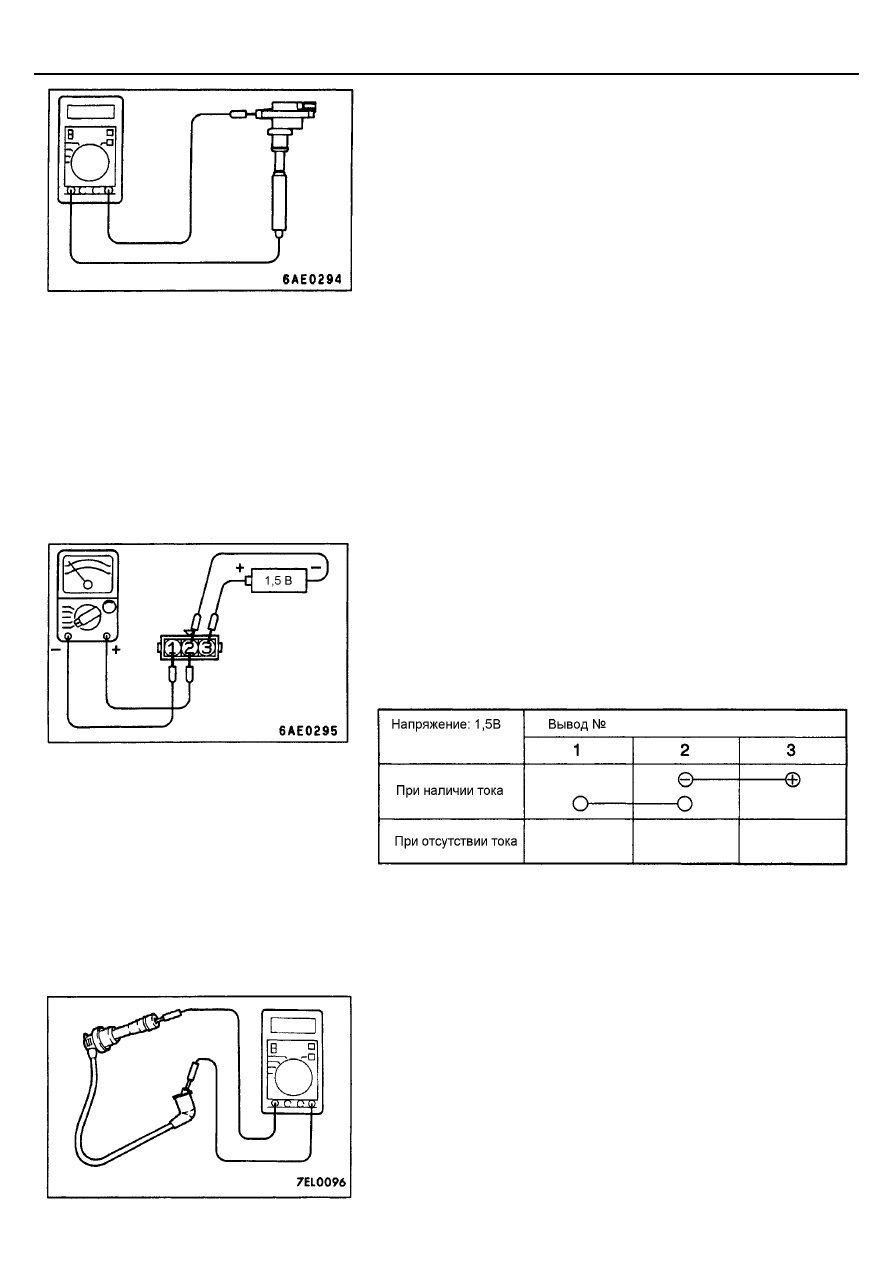

ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ СО ВСТРОЕННЫМ
СИЛОВЫМ ТРАНЗИСТОРОМ <4G9>

Проверьте согласно указанной ниже процедуре и, в случае обнаружения
неисправности, замените катушку зажигания.

Проверка сопротивления вторичной обмотки

Измерьте сопротивление между высоковольтными выводами катушки
зажигания.
Номинальное значение:

14 – 21 кОм <кроме MVV>
20 - 30 кОм <MVV>

Проверка первичной обмотки катушки зажигания и
силового транзистора

ПРИМЕЧАНИЕ
1.Следует использовать аналоговый мультиметр.
2. Подсоедините отрицательный (-) пробник мультиметра к выводу 1.

Предостережение
Данную проверку следует проводить быстро [не более 10
секунд], чтобы избежать перегорания обмотки и выхода из
строя силового транзистора.

ПРОВЕРКА ПРОВОДА ВЫСОКОГО НАПРЯЖЕНИЯ

(с распределенным сопротивлением)

Измерьте сопротивление всех свечных проводов высокого напряжения.
1.

Проверьте отсутствие трещин и повреждений изоляции провода и
колпачка.

2.

Измерьте сопротивление.
Предельное значение: Максимум 22 кОм

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-34

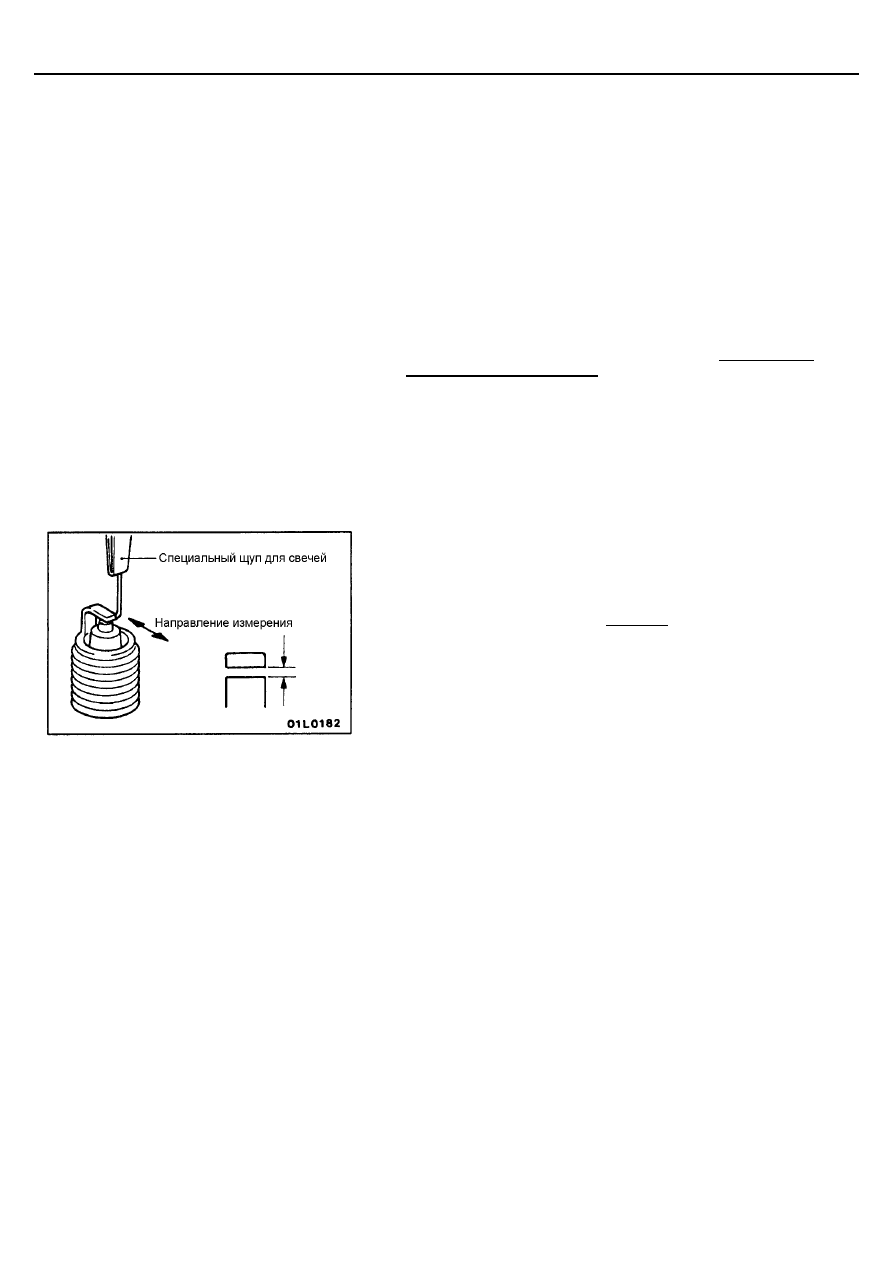

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ <4G9>

Если в процессе самодиагностики двигателя появляется код
неисправности № 31, необходимо проверить цепь датчика детонации.
ПРИМЕЧАНИЕ
Более подробная информация по кодам неисправности изложена в
ГЛАВЕ 13А – Поиск неисправностей.

ПРОВЕРКА И ОЧИСТКА СВЕЧЕЙ ЗАЖИГАНИЯ

1.

Отсоедините от свечей провода высокого напряжения.

Предостережение
При снятии проводов необходимо держаться за наконечник
провода, а не за сам провод.

2.

Выверните свечи зажигания.

3.

Проверьте отсутствие выгорания электродов или повреждения
изолятора свечей зажигания.

4.

Удалите нагар при помощи стальной щетки или установки для очистки
свечей. После очистки очистите свечи от песка свечи, продув их
сжатым воздухом.

5.

При помощи щупа для свечей зажигания (круглого, прим. перевод)
проверьте, что величина зазора между электродами свечи лежит в
диапазоне номинальных значений.
Номинальное значение: 1,0 – 1,1 мм
В случае несоответствия зазора номинальному значению
отрегулируйте его подгибанием бокового электрода.

6.

Очистите отверстия для свечей зажигания.

Предостережение
Будьте осторожны, чтобы не допустить попадания посторонних
частичек внутрь цилиндра.

7.

Установите и заверните свечи зажигания.
