Mitsubishi Colt Lancer (1996-1998). Руководство - часть 83

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска

16-19

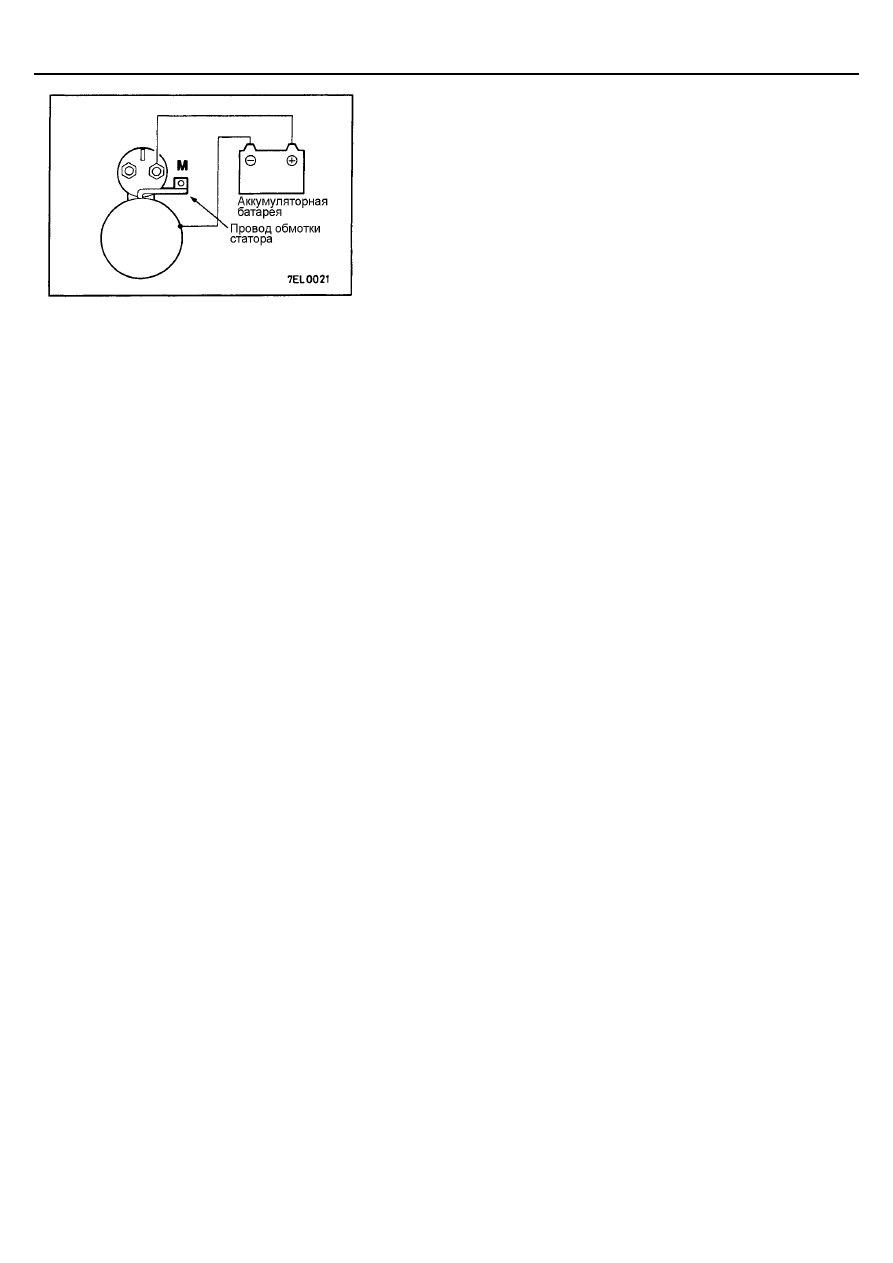

ПРОВЕРКА ВОЗВРАТА ЯКОРЯ ТЯГОВОГО РЕЛЕ

1.

Отсоедините провод обмотки статора от вывода М тягового реле.

2.

Подсоедините аккумуляторную батарею к выводу М и корпусу
стартера.

Предостережение
Данную проверку необходимо выполнять быстро, не более 10
секунд, чтобы не допустить сгорания обмотки.

3.

Выдвиньте рукой шестерню привода и отпустите. Если шестерня
сразу же возвращается в исходное положение, то тяговое реле
исправно. Если нет, замените тяговое реле.

Предостережение
Будьте осторожны, чтобы шестерня не защемила вам пальцы.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска

16-20

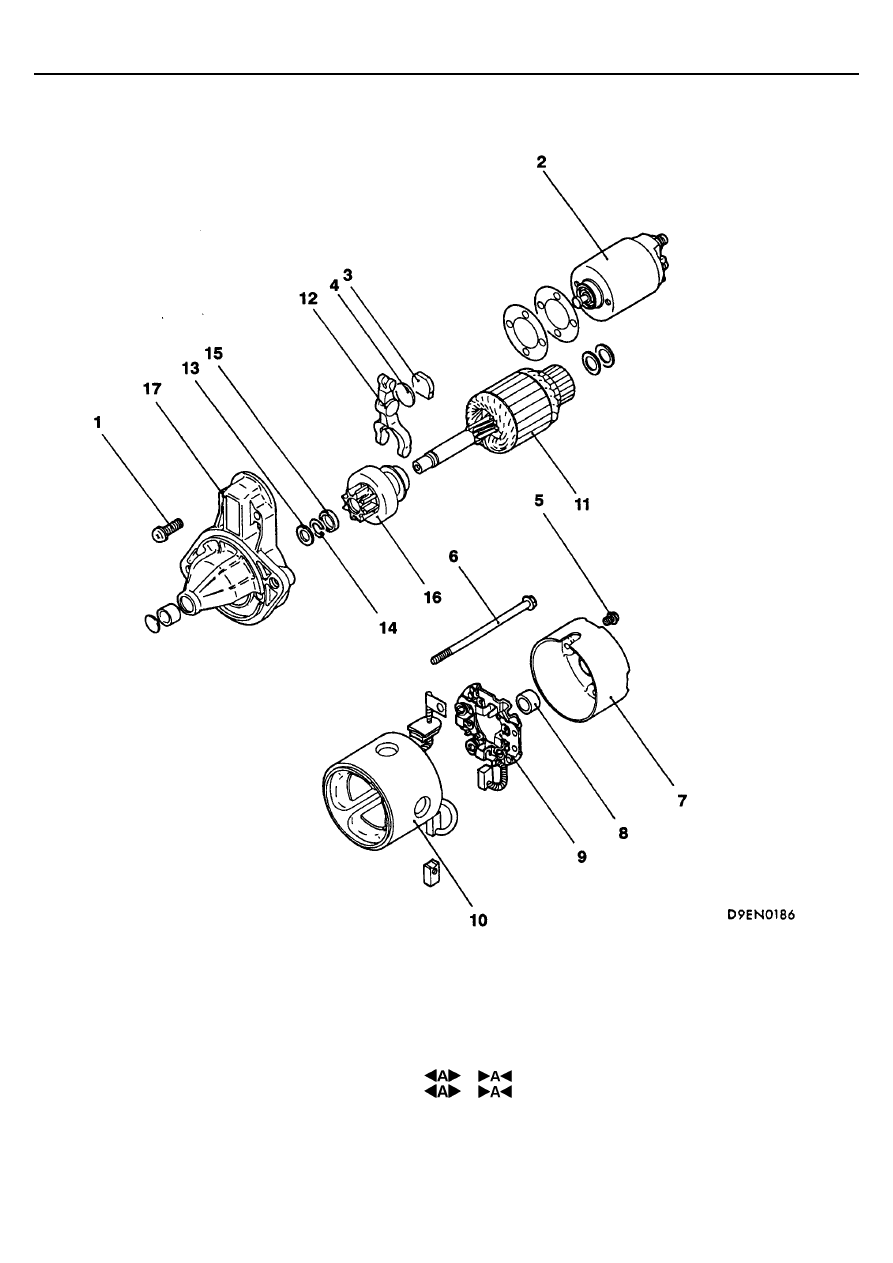

РАЗБОРКА И СБОРКА (СТАРТЕР С ПРЯМОЙ ПЕРЕДАЧЕЙ)

Последовательность разборки

1. Винт
2. Тяговое реле
3. Прокладка
4. Пластина
5. Винт
6. Болт стяжной
7. Крышка задняя
8. Подшипник задний

9. Щеткодержатель в сборе
10. Полюс в сборе c обмоткой статора
11. Якорь стартера
12. Рычаг привода
13. Шайба
14. Стопорное кольцо
15. Ограничительное кольцо
16. Обгонная муфта
17. Крышка передняя

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска

16-21

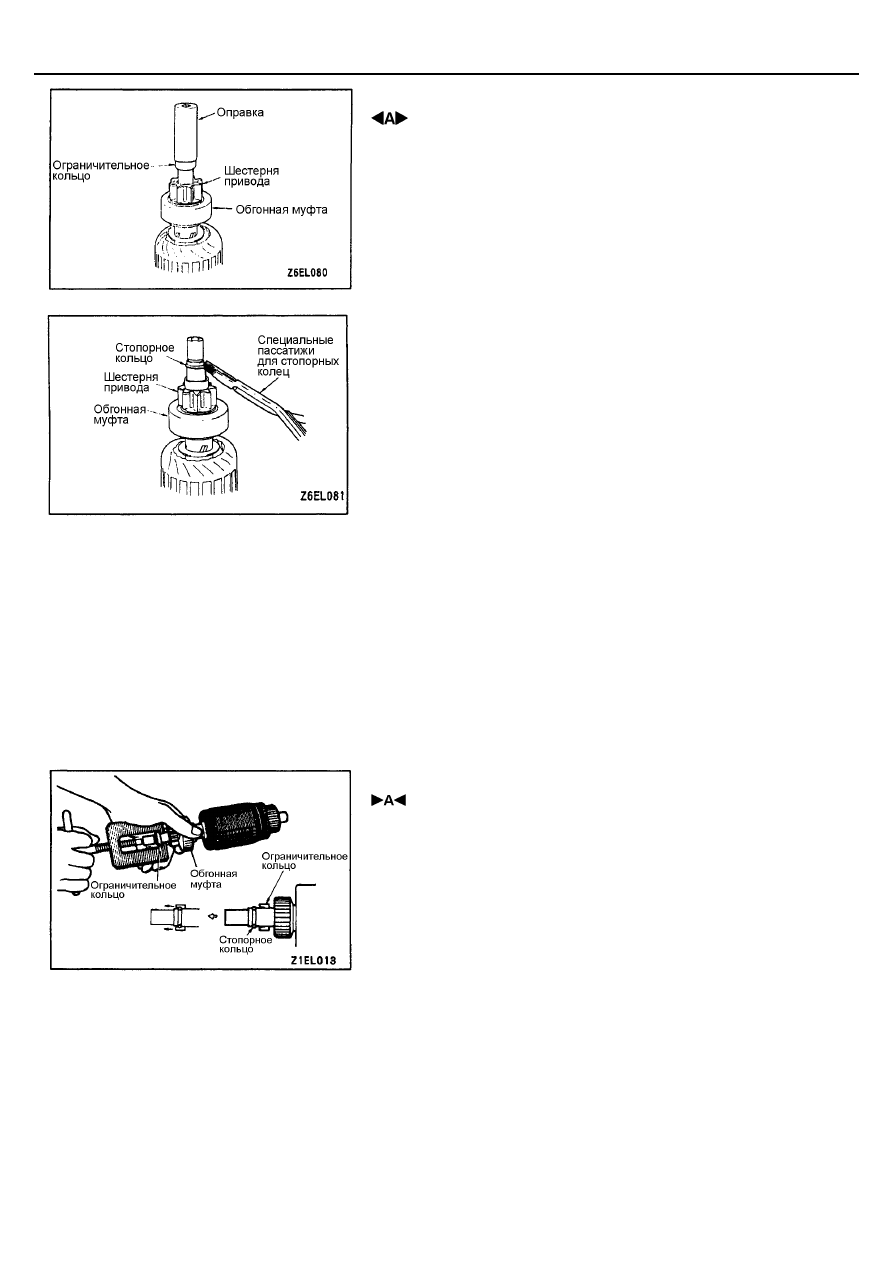

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ СТОПОРНОГО / ОГРАНИЧИТЕЛЬНОГО

КОЛЬЦА

1.

При помощи подходящей торцевой головки сдвиньте вниз
ограничительное кольцо.

2.

При помощи специальных пассатиж снимите стопорное кольцо, затем
снимите ограничительное кольцо и обгонную муфту.

ОЧИСТКА ДЕТАЛЕЙ СТАРТЕРА

1.

Не опускайте детали в моющие растворы (растворители).
Подобная мойка полюса в сборе обмоткой статора и / или якоря
повредит изоляцию обмоток. Протрите эти детали только тканью.

2.

Не опускайте обгонную муфту в сборе с шестерней привода в
моющий раствор (растворитель). В обгонную муфту заложена
консистентная смазка на заводе-изготовителе, поэтому растворитель
вымоет смазку из муфты.

3.

Обгонную муфту в сборе с шестерней привода можно протереть
смоченной в моющем растворе щеткой и затем вытереть насухо
тканью.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ОГРАНИЧИТЕЛЬНОГО / СТОПОРНОГО

КОЛЬЦА

При помощи подходящего съемника наденьте ограничительное кольцо
обгонной муфты на стопорное кольцо.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска

16-22

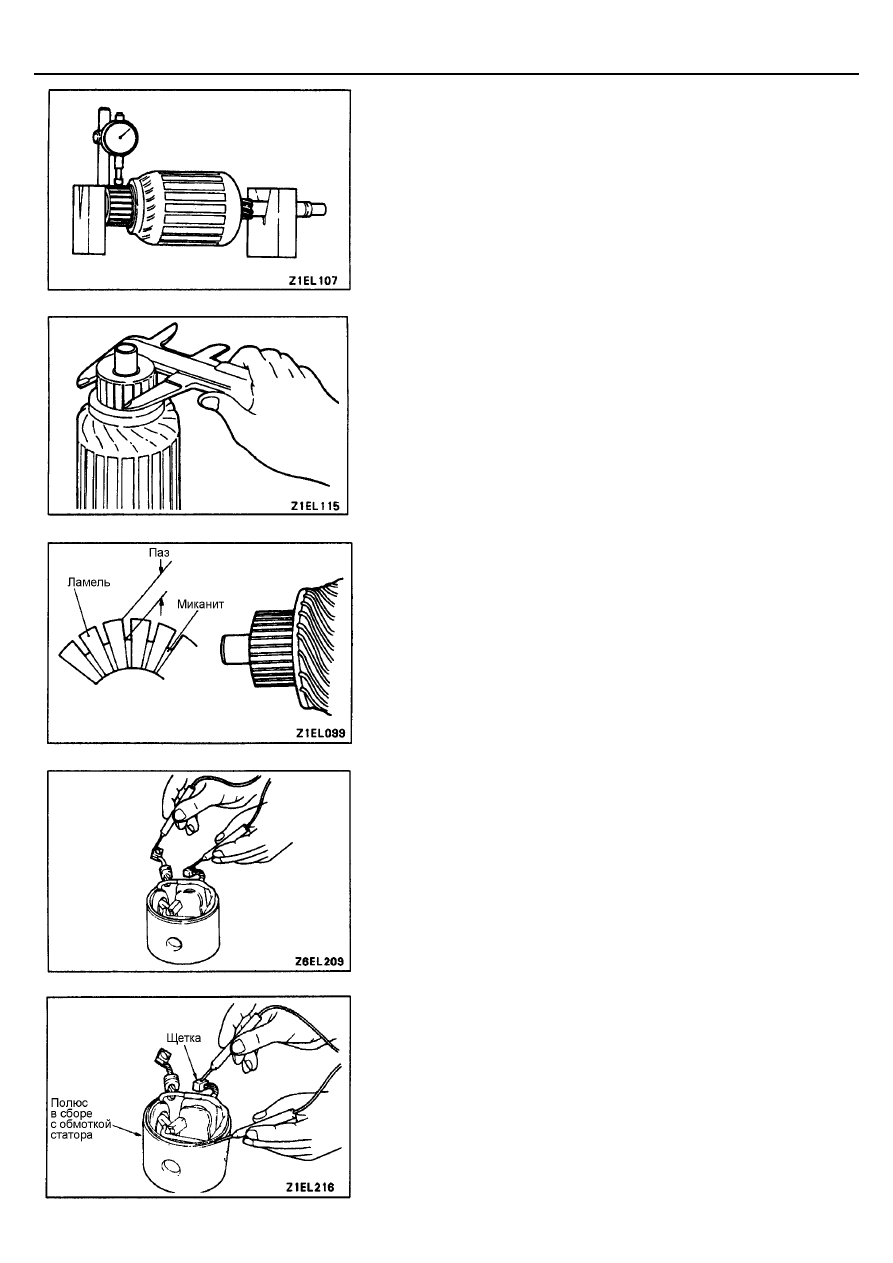

ПРОВЕРКА

КОЛЛЕКТОР

1.

Положите якорь стартера на два V-образных блока и измерьте
радиальное биение коллектора стрелочным индикатором.
Предельно допустимое значение: 0,05 мм

2.

Измерьте наружный диаметр коллектора.
Номинальное значение: 32,0 мм
Предельно допустимое значение: 31,4 мм

3.

Проверьте выступание ламелей коллектора над изолятором.
Номинальное значение: 0,5 мм
Предельное значение: 0,2 мм

ПРОВЕРКА НА ПРЕДМЕТ ОТСУТСТВИЯ ОБРЫВА В
ОБМОТКЕ СТАТОРА

Если цепь между щетками замкнута, то обмотка возбуждения исправна.

ПРОВЕРКА НА ПРЕДМЕТ ОТСУТСТВИЯ ЗАМЫКАНИЯ
ОБМОТКИ СТАТОРА НА "МАССУ"

Используя омметр, измерьте сопротивление между щеткой и полюсом
(корпусом статора). Если сопротивление стремиться к бесконечности, то
замыкания обмотки статора на "массу" нет.
