Mitsubishi Colt Lancer (1996-1998). Руководство - часть 17

ДВИГАТЕЛЬ 4G9 -

Общая информация/ Основные данные
по ремонту и регулировке

11B-2

ОБЩАЯ ИНФОРМАЦИЯ

Показатели

4G92

Рабочий объем, см

3

1597

Диаметр цилиндра и ход поршня, мм

81 х 77,5

Степень сжатия

10,0

Тип камеры сгорания

Шатровая

Распределительный вал

с одним верхним распределительным валом (SOHC)

Впускные

8

Количество клапанов

Выпускные

8

открытие

20

°

 до ВМТ

Впускные

закрытие

42

°

 после НМТ

открытие

54

°

 до НМТ

Фазы
газораспределения

Выпускные

закрытие

2

°

 после ВМТ

Топливная система

Распределенный впрыск с электронным управлением

Коромысло

C роликовым толкателем

Гидрокомпенсаторы

Не установлены

ОСНОВНЫЕ ДАННЫЕ ПО РЕМОНТУ И РЕГУЛИРОВКЕ

Показатели

Номинал

Предельное
значение

При проверке

294 - 490

-

Когда установлен бывший в эксплуатации
ремень

343 - 441

-

Натяжение, Н

Когда установлен новый ремень

490 - 686

-

При проверке

8,0 - 10,5

-

Когда установлен бывший в эксплуатации
ремень

8,5 - 10,0

-

Натяжение ремня
привода генератора

Прогиб (справочная
величина, мм)

Когда установлен новый ремень

7,0 - 8,0

-

При проверке

392 - 588

-

Когда установлен бывший в эксплуатации
ремень

441 - 539

-

Натяжение, Н

Когда установлен новый ремень

637 - 833

-

При проверке

10,0 - 12,0

-

Когда установлен бывший в эксплуатации
ремень

10,0 - 11,0

-

Натяжение ремня
привода насоса
гидроусилителя
рулевого управления
и компрессора
кондиционера

Прогиб (справочная
величина), мм

Когда установлен новый ремень

7,0 - 9,0

-

Впускной клапан

0,20

-

Зазор в приводе клапанов (на горячем
двигателе), мм

Выпускной клапан

0,30

-

ДВИГАТЕЛЬ 4G9 -

Основные данные по ремонту и регулировке/

Герметик / Специальный инструмент

11B-3

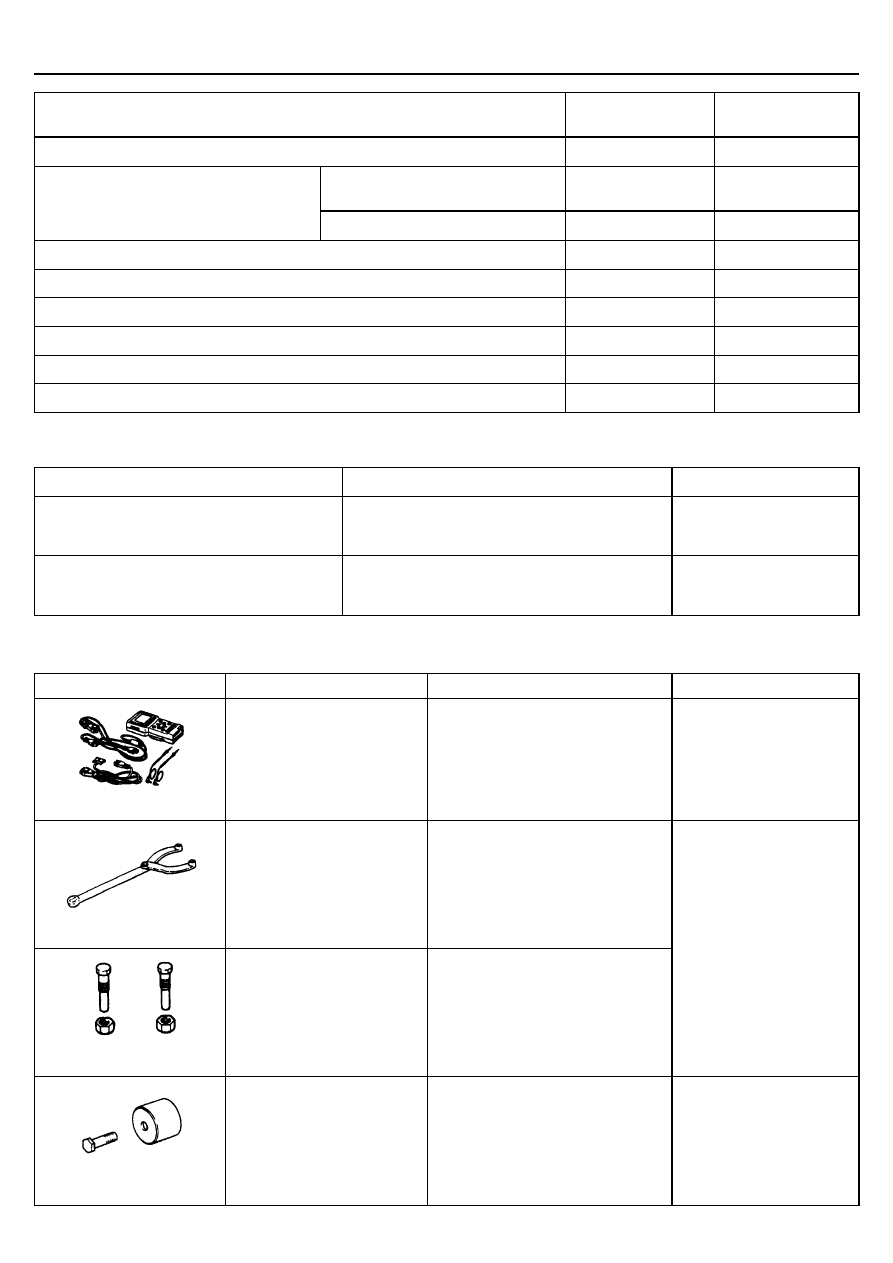

Показатели

Номинальное
значение

Предельное
значение

Базовый угол опережения зажигания

5

°

 до ВМТ

±

3

°

Кроме двигателей Мицубиси с
вертикальным вихрем (MVV)

750

±

100

-

Частота вращения холостого хода, об/мин

С двигателями MVV

700

±

100

Концентрация СО, %

0,5 или менее

-

Концентрация СН (ч.н.м.)

100 или менее

-

Компрессия (при 250 - 400 об/мин) кПа

1422

минимум 1084

Разница компрессии между цилиндрами

-

не более 100

Разрежение на впускном коллекторе, кПа

Минимум 60

-

Длина стержня болта крепления головки цилиндров, мм

-

96,4

ГЕРМЕТИКИ

Показатель

Рекомендуемый герметик

Примечание

Масляный поддон
Кронштейна датчика поворота
распределительного вала

MITSUBISHI GENUINE PART MD 970389 или
аналог

Полужидкий герметик

Болт крепления маховика (М/Т) или болт
крепления пластины привода
гидротрансформатора (А/Т)

3М Stud Locking 4170 или аналог

-

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

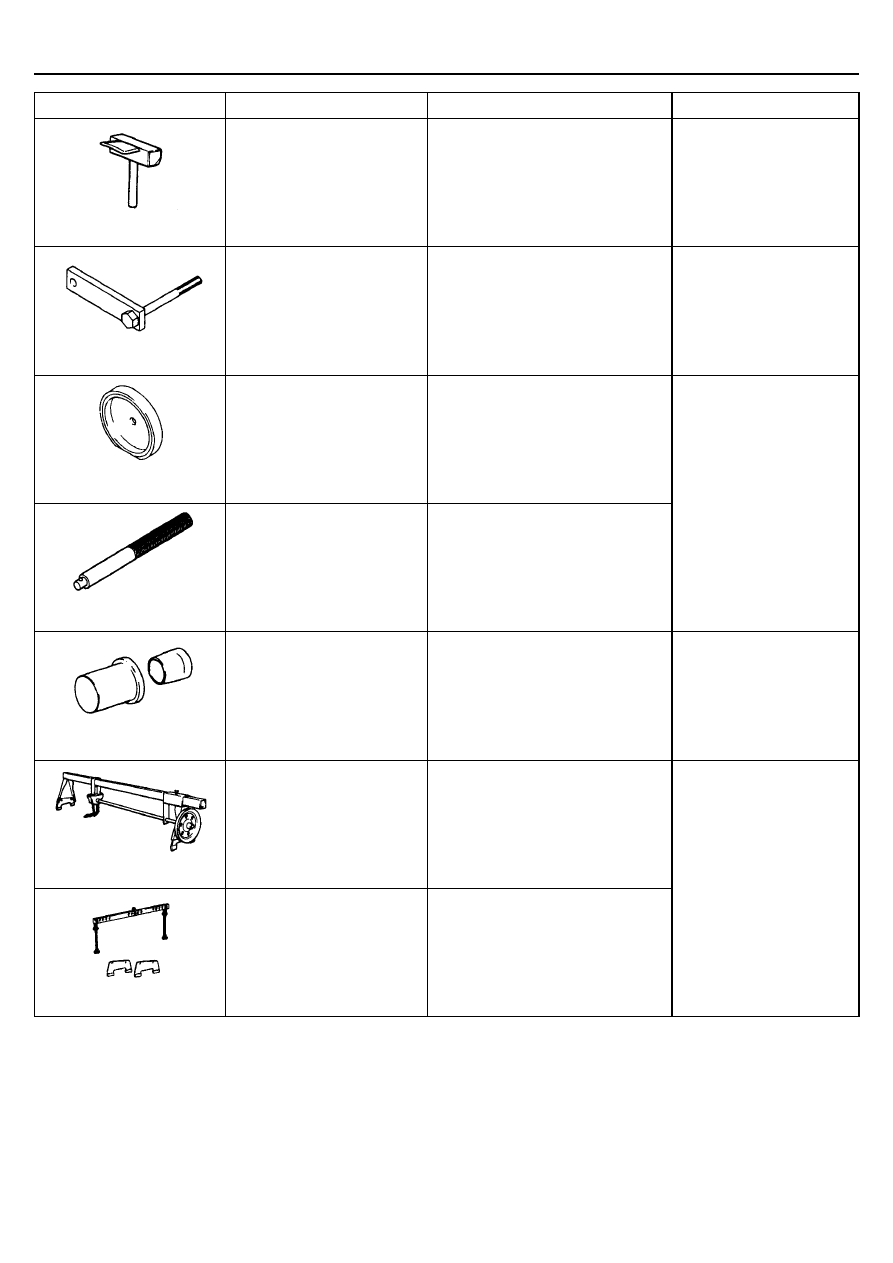

Инструмент

Номер

Название

Использование

MB 991502

Комплект MUT – II

Проверка оборотов
холостого хода

MB 990767

Вильчатый держатель

MD 998719 или MD 998754

Специальный болт держателя
шкива коленчатого вала

Фиксирование звездочки
распределительного вала
Фиксирование шкива
коленчатого вала

MD 998713

Оправка для установки сальника
распределительного вала

Установка сальника
распределительного вала

ДВИГАТЕЛЬ 4G9 –

Специальный инструмент

11B-4

Инструмент

Номер

Название

Использование

MD 998727

Съемник масляного поддона

Снятие масляного
поддона

MD 998781

Фиксатор маховика

Фиксация маховика в М/Т
или пластины привода
гидротрансформатора в
А/Т

MD 998776

Оправка для установки заднего
сальника коленчатого вала

MB 990938

Рукоятка

Запрессовка заднего
сальника коленчатого
вала

MD 998717

Оправка для установки переднего
сальника коленчатого вала

Запрессовка переднего
сальника коленчатого
вала

MZ 203827

Подъемник двигателя

MB 991453

Траверса для снятия / установки
двигателя в сборе

Поддержка двигателя (в
сборе) при снятии и
установке коробки
передач

ДВИГАТЕЛЬ 4G9 -

Технические операции на автомобиле

11B-5

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

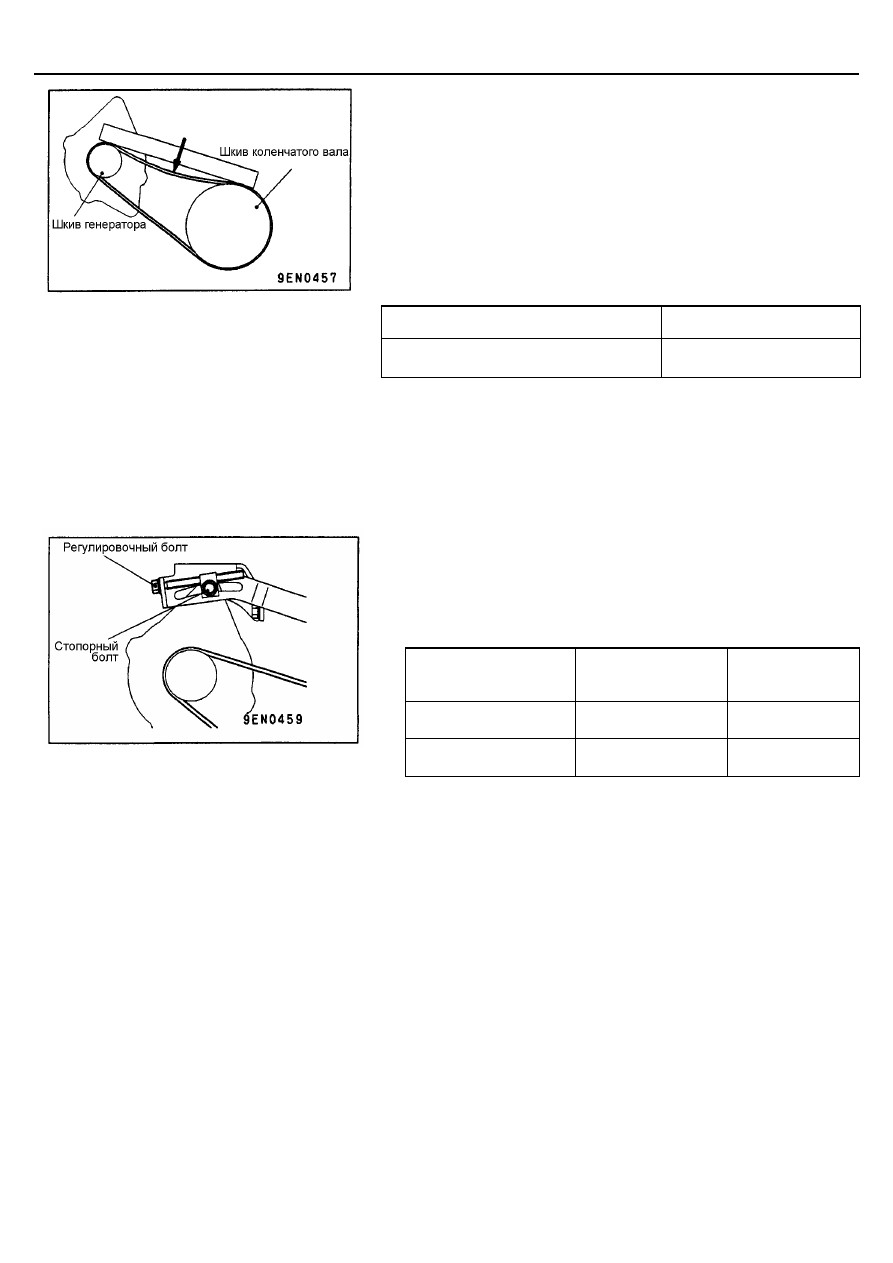

ПРОВЕРКА И РЕГУЛИРОВКА НАТЯЖЕНИЯ
ПРИВОДНЫХ РЕМНЕЙ

ПРОВЕРКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА ГЕНЕРАТОРА

Используйте специальный инструмент для проверки натяжения ремня
посередине между двумя шкивами, как показано на рисунке. Затем
нажмите в этой точке на ремень с силой 98 Н, измерьте прогиб ремня и
сравните его с номинальным значением

.

Номинальное значение:

Натяжение, Н

294 - 490

Прогиб (справочная величина), мм

8,0 - 10,5

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА
ГЕНЕРАТОРА

1.

Ослабьте гайку болта шарнирного крепления генератора.

2.

Ослабьте стопорный болт.

3.

Вращая регулировочный болт генератора, отрегулируйте натяжение и
прогиб ремня до номинальных значений.
Номинальные значения:

Показатели

Когда установлен
бывший в
эксплуатации ремень

Когда установлен
новый ремень

Натяжение, Н

343 - 441

490 - 686

Прогиб (справочная
величина), мм

8,5 - 10,0

7,0- 8,0

4.

Затяните стопорный болт.
Момент затяжки: 23 Н

⋅⋅⋅⋅

м

5.

Затяните гайку болта шарнирного крепления генератора.
Момент затяжки: 44 Н

⋅⋅⋅⋅

м

6.

Затяните регулировочный болт.
Момент затяжки: 9,8 Н

⋅⋅⋅⋅

м
