ДВИГАТЕЛЬ 4G1 –

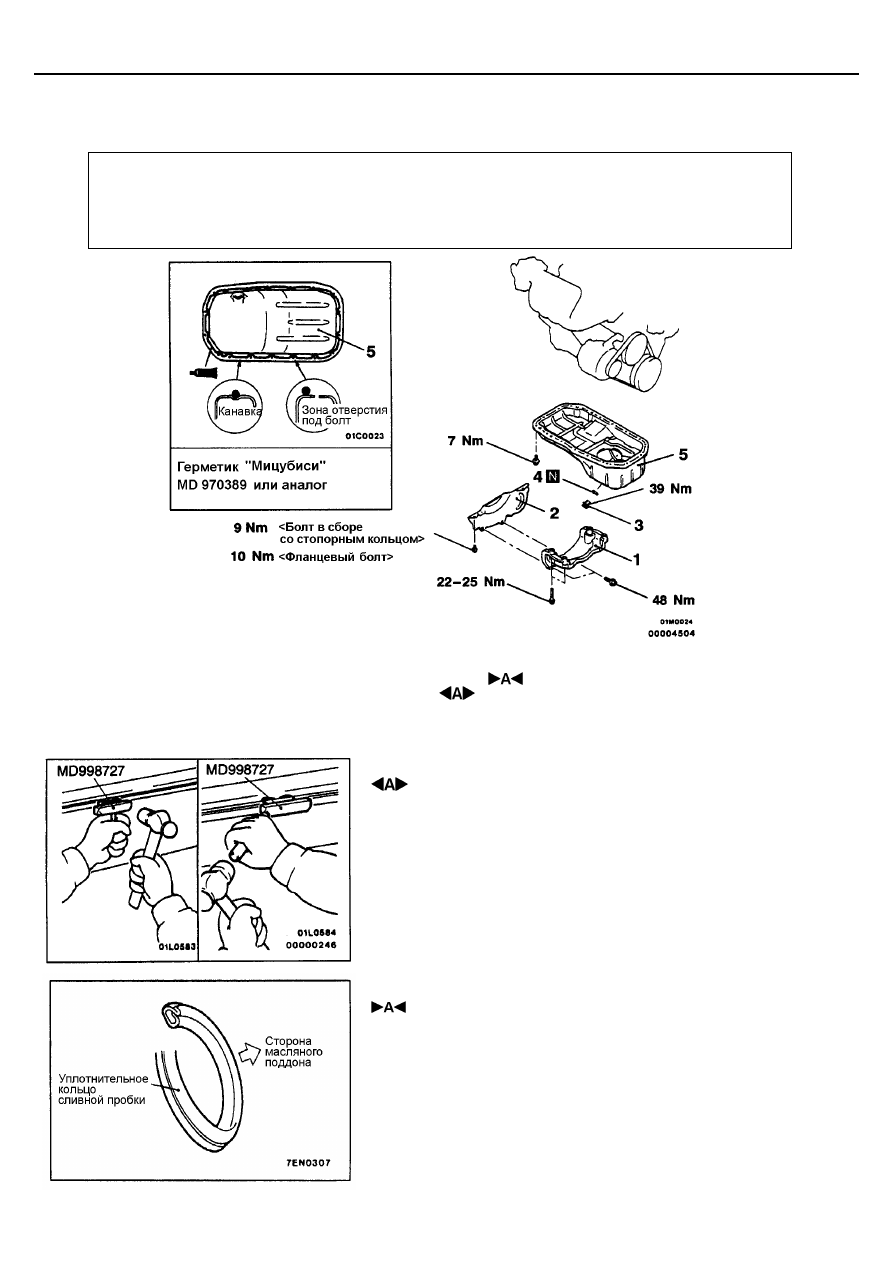

Масляный поддон

11A-16

МАСЛЯНЫЙ ПОДДОН

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием) и
заключительные (после установки) операции

•

 Слив и заливка моторного масла

(см. ГЛАВУ 12)

•

 Снятие и установка масляного щупа

•

 Снятие и установка приемной трубы системы

выпуска (см. ГЛАВУ 15)

Последовательность снятия

1. Опора коробки передач
2. Нижняя крышка картера сцепления
3. Сливная пробка

4. Уплотнительное кольцо сливной пробки
5. Масляный поддон

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

СНЯТИЕ МАСЛЯНОГО ПОДДОНА

После отворачивания болтов крепления масляного поддона необходимо
снять поддон при помощи специального инструмента и латунной ручки.
Внимание.
Выполняйте данную операцию медленно с тем, чтобы избежать
деформации фланца масляного поддона.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЬНОГО КОЛЬЦА

СЛИВНОЙ ПРОБКИ

Уплотнительное кольцо сливной пробки устанавливается данной стороной
к поддону, как показано на рисунке.

ДВИГАТЕЛЬ 4G1 –

Сальник коленчатого вала

11A-17

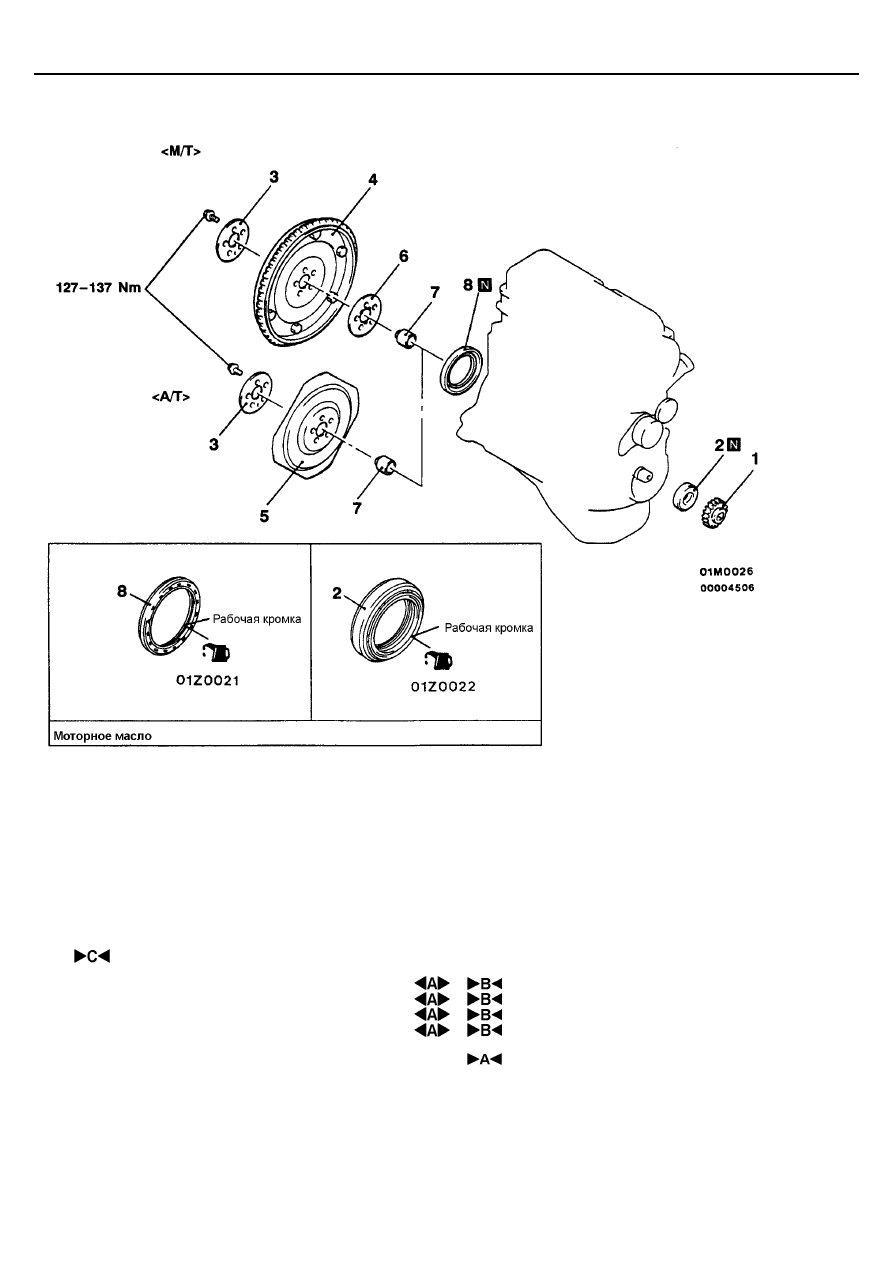

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия переднего
сальника коленчатого вала

•

 Ремень привода ГРМ(см. стр. 11А - 23)

1. Звездочка коленчатого вала
2. Передний сальник коленчатого вала

Последовательность снятия заднего сальника
коленчатого вала

•

  Коробка передач в сборе

    М/Т: смотрите ГЛАВУ 22)
    (А/Т: смотрите ГЛАВУ 23)

•

  Кожух сцепления и ведомый диск сцепления <М/Т>

3. Переходная пластина
4. Маховик <М/Т>
5. Пластина привода гидротрансформатора <А/Т>
6. Переходная пластина <М/Т>
7. Опорная втулка входного вала КПП /
гидротрансформатора
8. Задний сальник коленчатого вала

ДВИГАТЕЛЬ 4G1 -

Сальник коленчатого вала

11A-18

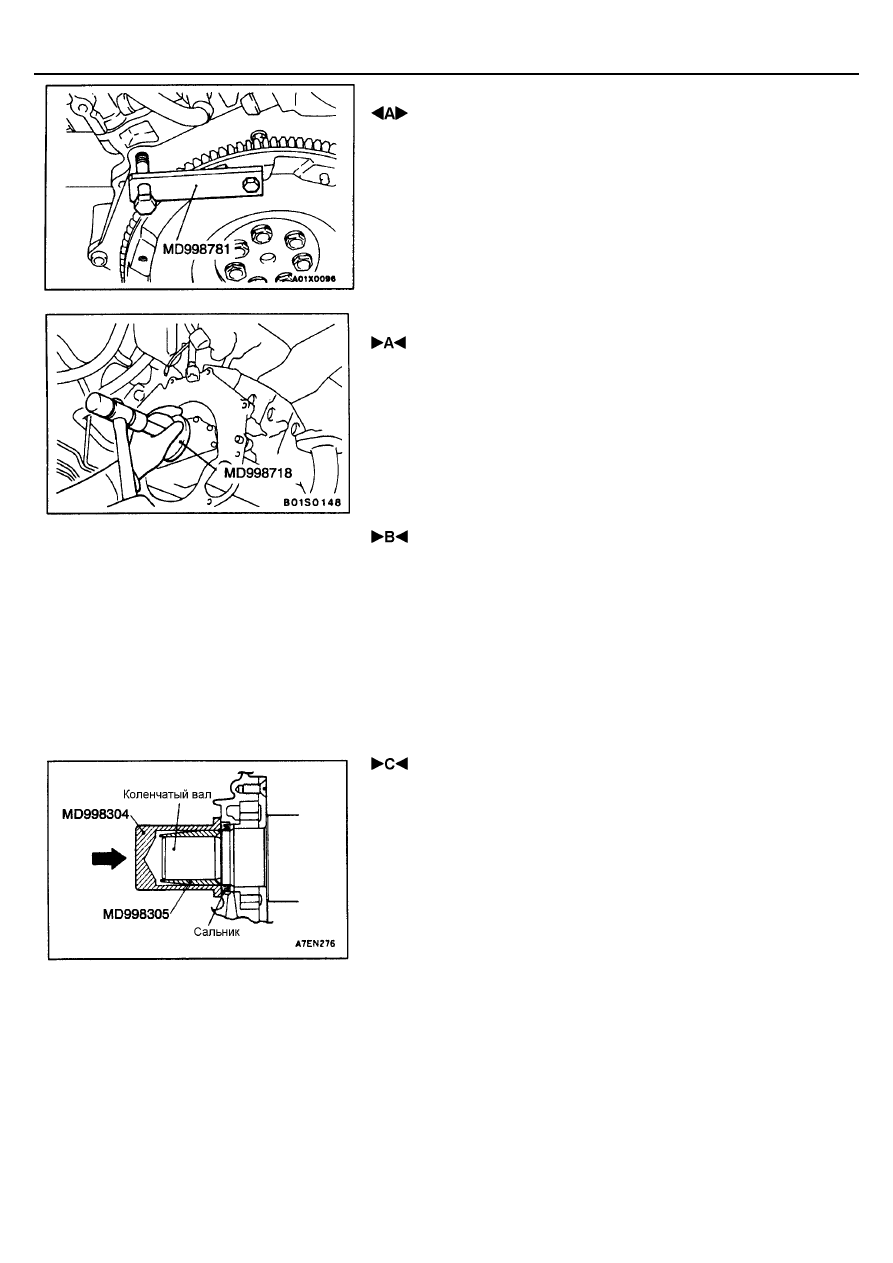

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ПЕРЕХОДНАЯ ПЛАСТИНА, МАХОВИК(M/T) ИЛИ

ПЛАСТИНА ПРИВОДА ГИДРОТРАНСФОРМАТОРА (АКПП)

Используя специальный инструмент, зафиксируйте маховик или пластину
привода гидротрансформатора и отверните болты.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЗАДНЕГО САЛЬНИКА КОЛЕНЧАТОГО

ВАЛА

1.

Смажьте всю рабочую кромку сальника небольшим количеством
моторного масла.

2.

Установите сальник, легко постукивая по оправке, как показано на
рисунке.

 УСТАНОВКА ПЕРЕХОДНОЙ ПЛАСТИНЫ, МАХОВИКА

(М/Т) ИЛИ ПЛАСТИНЫ ПРИВОДА ГИДРОТРАНСФОР-
МАТОРА (А/Т)

Используя специальный инструмент, зафиксируйте маховик или пластину
привода гидротрансформатора (как при снятии), установите и закрутите
болты.

 УСТАНОВКА ПЕРЕДНЕГО САЛЬНИКА КОЛЕНЧАТОГО

ВАЛА

1.

Смажьте всю рабочую кромку сальника небольшим количеством
моторного масла.

2.

Вставляйте сальник при помощи легкого постукивания заподлицо с
корпусом сальника.

ДВИГАТЕЛЬ 4G1 -

Прокладка головки цилиндров

11A-19

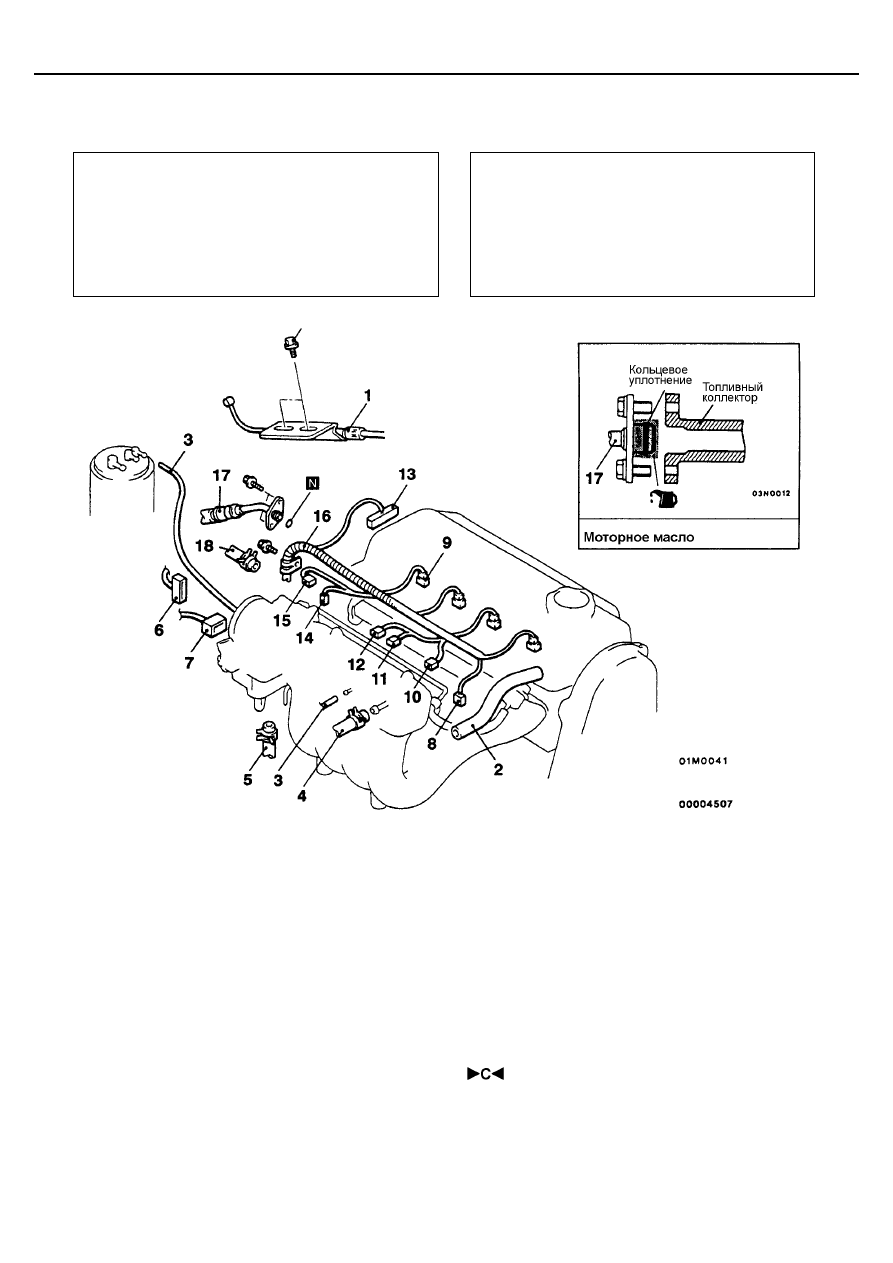

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием) операции

•

   Стравливание давления топлива (см. ГЛАВУ 13А –

Технические операции на автомобиле).

•

   Слив моторного масла (см. ГЛАВУ 12 –

Технические операции на автомобиле).

•

   Снятие термостата в сборе (см. ГЛАВУ 14 - Шланги

и трубопроводы).

Заключительные (после установки) операции

•

   Установка термостата в сборе (см. ГЛАВУ 14 -

Шланги и трубопроводы).

•

   Заливка моторного масла (см. ГЛАВУ 12 -

Технические операции на автомобиле)

•

   Регулировка троса педали акселератора (см.

ГЛАВУ 17 – Технические отерации на
автомобиле).

Последовательность снятия

1. Трос педали акселератора.
2. Шланг системы принудительной вентиляции
картера (PCV)
3. Вакуумный шланг
4. Шланг вакуумного усилителя тормозов
5. Шланг системы охлаждения
6. Разъем датчика положения дроссельной
заслонки (TPS)
7. Разъем регулятора оборотов холостого хода
(ISC)
8. Разъем кислородного датчика
9. Разъем форсунки
10. Разъем датчика температуры воздуха во
впускном коллекторе

11. Разъем электромагнитного клапана продувки
адсорбера
12. Разъем электромагнитного клапана
рециркуляции ОГ (EGR)
13. Разъем распределителя зажигания
14. Разъем датчика температуры охлаждающей
жидкости двигателя (на указатель температуры)
15. Разъем датчика температуры охлаждающей
жидкости двигателя
16. Жгут проводов системы управления двигателем
17. Соединение топливного шланга высокого
давления
18. Соединение шланга возврата топлива
