11D

-36

НАСОС И ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

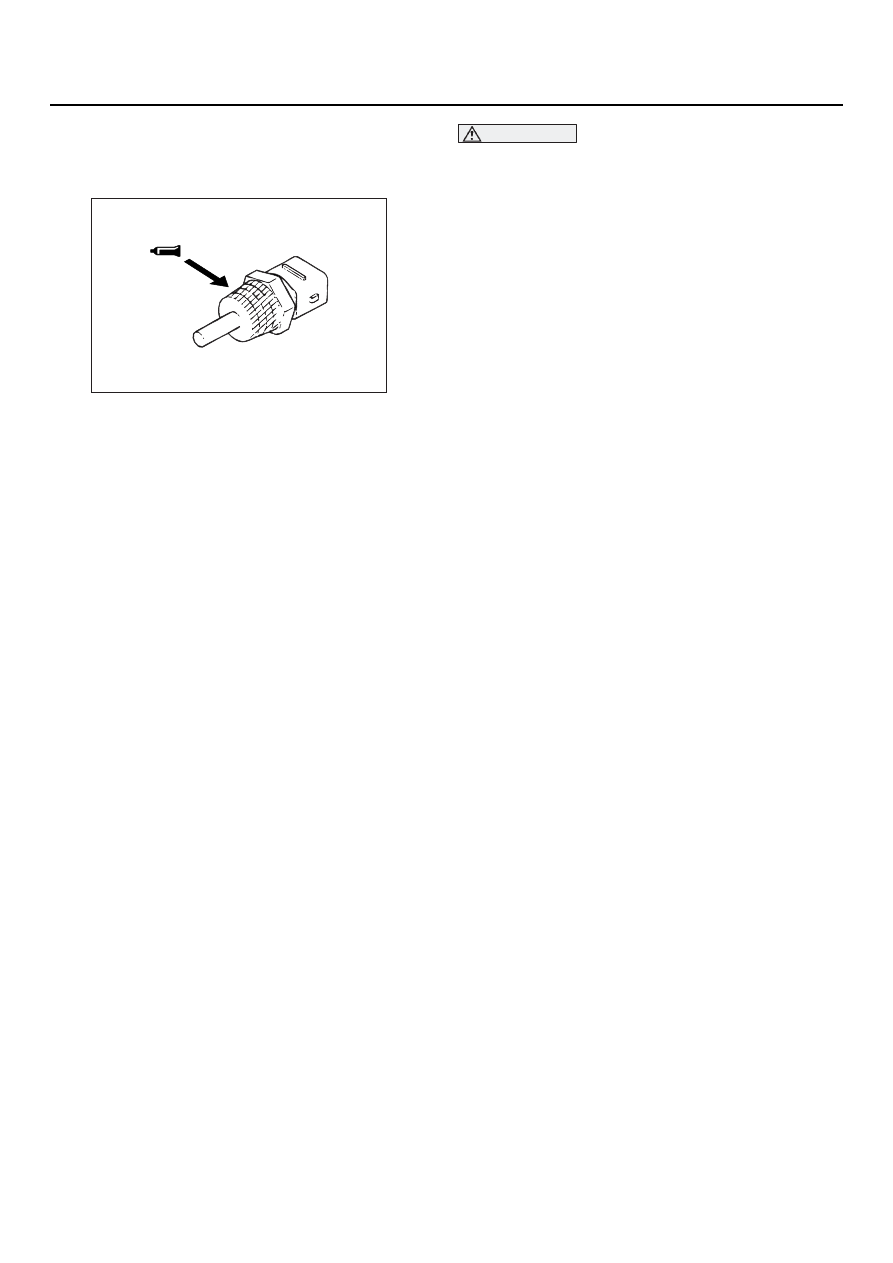

>>E<< УСТАНОВКА ДАТЧИКА
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ

ВНИМАНИЕ

Проявляйте осторожность при вворачива!
нии датчика, чтобы не повредить пластмас!
совую колодку разъёма.
1. Удалите остатки старого герметика

из резьбовых отверстий патрубка термостата
и с резьбы датчика.

2. Нанесите герметик на резьбовую часть

датчика в указанном на рисунке месте.

Рекомендуемый герметик:
3M ATD, № по каталогу 8633 или его

эквивалент

AK202799AB

11D

-37

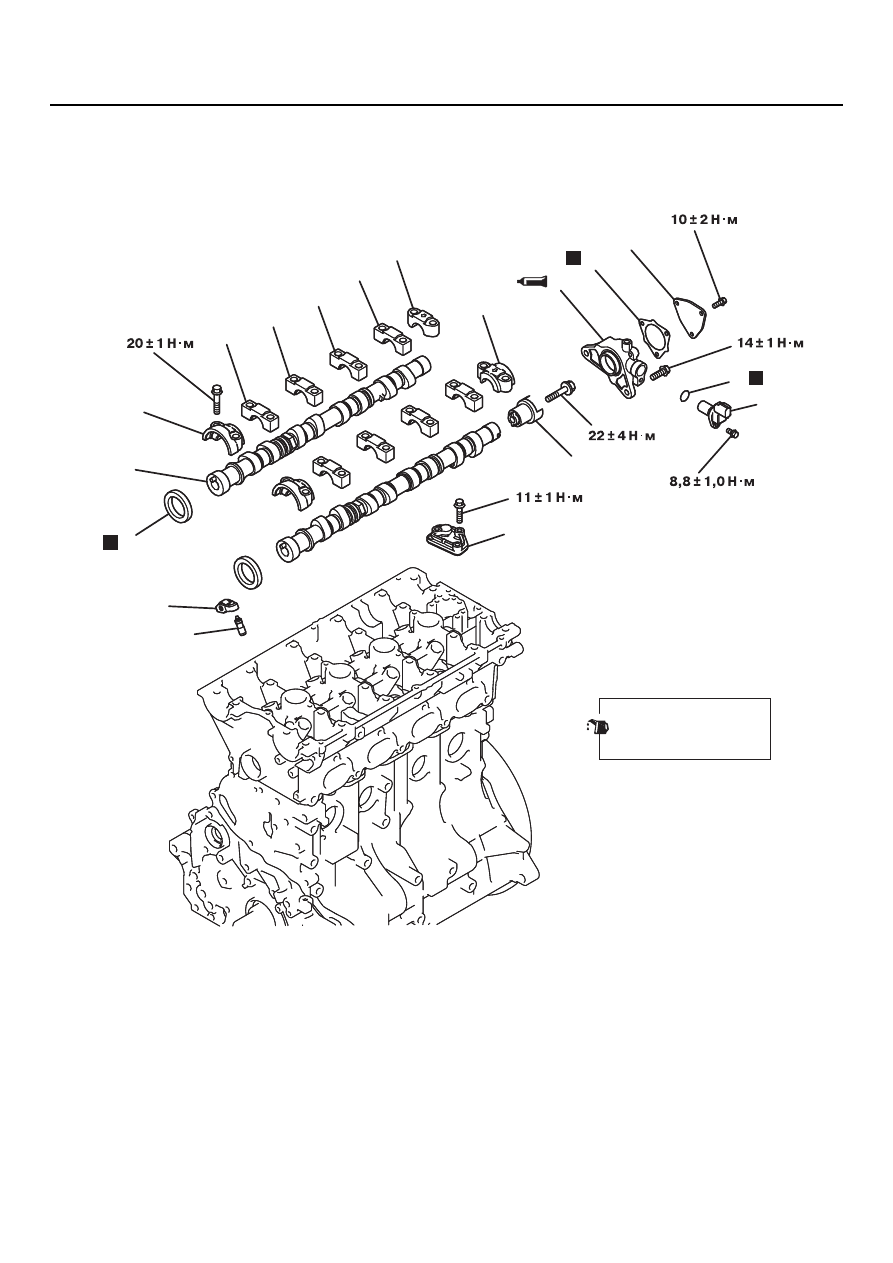

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

M1113005400477

AK202894

Перед сборкой смажьте
все движущиеся детали
моторным маслом.

7

16

17

15

10

12

13

14

11

8

5

18

1

2

3

4

6

9

AB

H

H

H

Последовательность снятия
компонентов

1.

Датчик положения
распределительного вала.

2.

Кольцевое уплотнение.

3.

Заглушка.

4.

Прокладка.

>>F<<

5.

Задающая втулка датчика
положения распредвала.

>>E<<

6.

Кронштейн датчика положения
распределительного вала.

>>D<<

7.

Сальник распредвала.

>>С<<

8.

Крышка распредвала, задняя
правая.

>>С<<

9.

Крышка распредвала, задняя
левая.

>>С<<

10. Крышка распредвала, передняя.

>>С<<

11. Крышка распредвала № 5.

>>С<<

12. Крышка распредвала № 2.

>>С<<

13. Крышка распредвала № 3.

>>С<<

14. Крышка распредвала № 4.

>>B<<

15. Распредвал.
16. Коромысло.

<<А>> >>А<<

17. Гидрокомпенсатор.
18. Маслоподающий корпус.

Последовательность снятия
компонентов

11D

-38

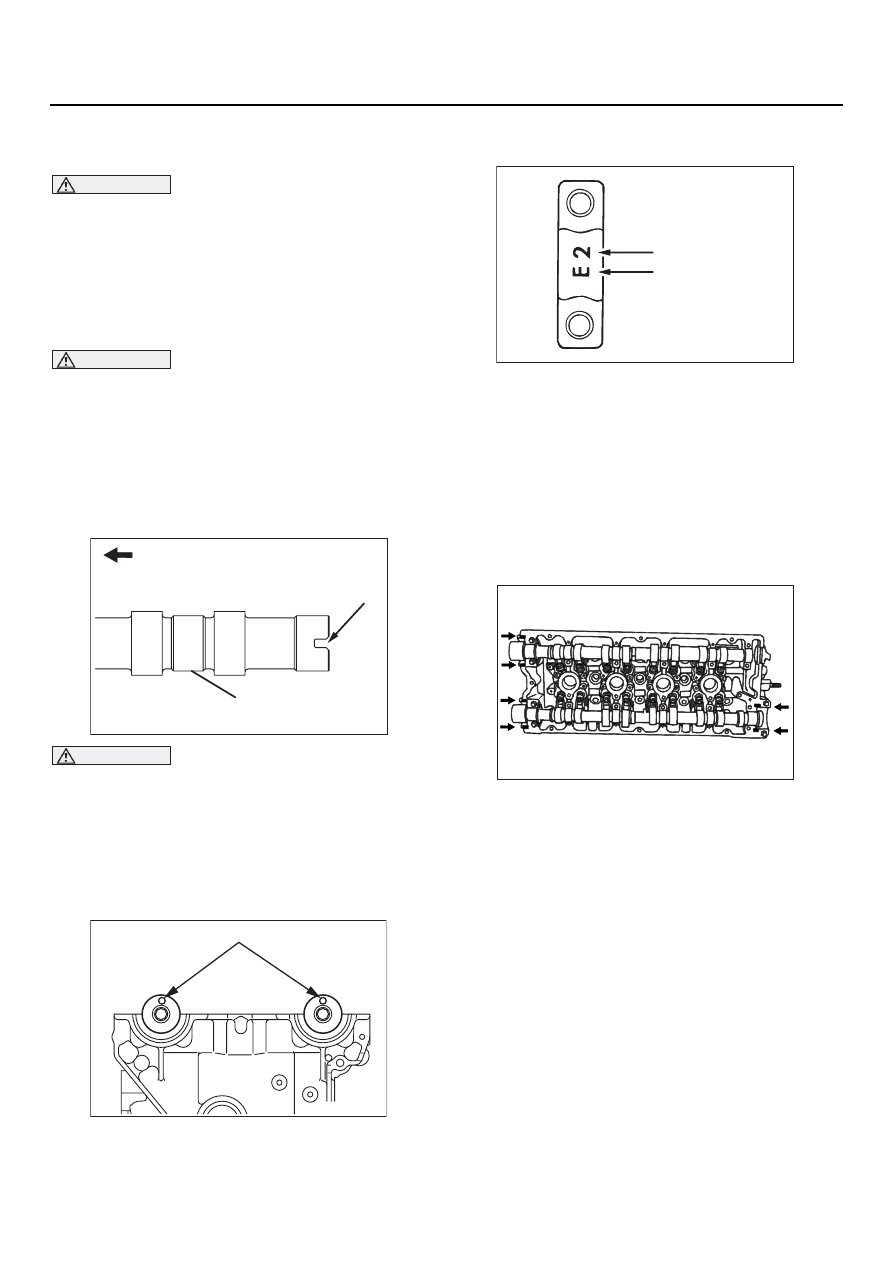

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ОПЕРАЦИИ ПРИ СНЯТИИ

<<A>> СНЯТИЕ КОМПЕНСАТОРОВ

ВНИМАНИЕ

Если компенсатор будет использоваться
и дальше, то его нужно промыть и осмотреть
(См.

CTP. 11D-39

).

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА КОМПЕНСАТОРОВ

ВНИМАНИЕ

Если компенсатор будет использоваться и
дальше, то его нужно промыть и осмотреть
(См.

CTP. 11D-39

).

Установите компенсатор на коромысло,
стараясь сделать это так, чтобы из него
не вытекло дизельное топливо.

>>B<< УСТАНОВКА РАСПРЕДВАЛА

ВНИМАНИЕ

Не перепутайте впускной и выпускной
распредвалы.

На заднем торце выпускного распред!
вала имеется прорезь шириной 4 мм.

>>C<< УСТАНОВКА КРЫШЕК
ПОДШИПНИКОВ РАСПРЕДВАЛА

1. Уложите распредвал так, чтобы установочные

штифты находились в верхнем положении.

2. Крышки обоих валов со 2_ой по 5_ю выглядят

одинаково. Перед установкой крышки
проверьте её обозначение и номер.

Маркировка крышек (выбита на перед!
ней крышке и на  2

 5!й крышках

распредвала)

I: впускной распредвал
E: выпускной распредвал

3. Полностью удалите остатки герметика

с крышек и с головки цилиндров.

4. Нанесите герметик на места, показанные

на рисунке.

Рекомендуемый герметик:
3M ATD, номер по каталогу 8660 или

аналог

5. Установите крышки и затяните болты

их крепления в два_три приёма.

6. Затяните болты моментом 20

±

 1 Н

м

7. Проверьте правильность расположения

крышек.

NOTE: Полностью вытрите выдавленный
из стыков герметик.

AK202869

Выпускной распредвал

Паз

Передняя часть двигателя

AB

AK203979 AC

Установочные штифты

AK202870

Номер крышки
(шейки вала)

Обозначение вала
на крышке
(впускной/выпускной)

AB

AK202871AB

11D

-39

КОРОМЫСЛА И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

>>D<< УСТАНОВКА САЛЬНИКА
РАСПРЕДВАЛА

Для запрессовки сальника в гнездо пользуйтесь
оправкой MD998713.

>>E<< УСТАНОВКА КРОНШТЕЙНА
ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДВАЛА

1. Полностью удалите остатки герметика с

кронштейна датчика и с головки цилиндров.

2. Нанесите на поверхности кронштейна,

показанные на рисунке, валик герметика
толщиной 3

±

 1 мм.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

>>F<< УСТАНОВКА ЗАДАЮЩЕЙ
ВТУЛКИ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДВАЛА

1. Поверните выпускной распредвал

в положение ВМТ первого цилиндра.

NOTE: Усилие клапанных пружин слегка
отожмёт распредвал против часовой
стрелки.

2. Установите задающую втулку так, чтобы

меньший выступ был обращён в показанную
на рисунке сторону.

ПРОВЕРКА

M1113005500407

РАСПРЕДВАЛ

Измерьте высоту кулачка (от его вершины
до тыльной окружности).
Если хотя бы один кулачок изношен больше
допустимого, то замените распредвал.

Номинальное значение: 34,91 мм
Предельно допустимое значение: 34,41 мм

AK301564

MD998713

AB

AK202754AB

AK202844

Датчик положения
распредвала

Меньший выступ

AB

AK202797AB
