11D

-32

ВПУСКНОЙ КОЛЛЕКТОР

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ВПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

M1113026100084

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА КРОНШТЕЙНА
ВПУСКНОГО КОЛЛЕКТОРА

Затяните болты моментом 31

±

 3 Н

м после того,

как они будут плотно притянуты до касания
с приливами на коллекторе и на блоке
цилиндров.

AK204438 AB

1

2

3

4

Н

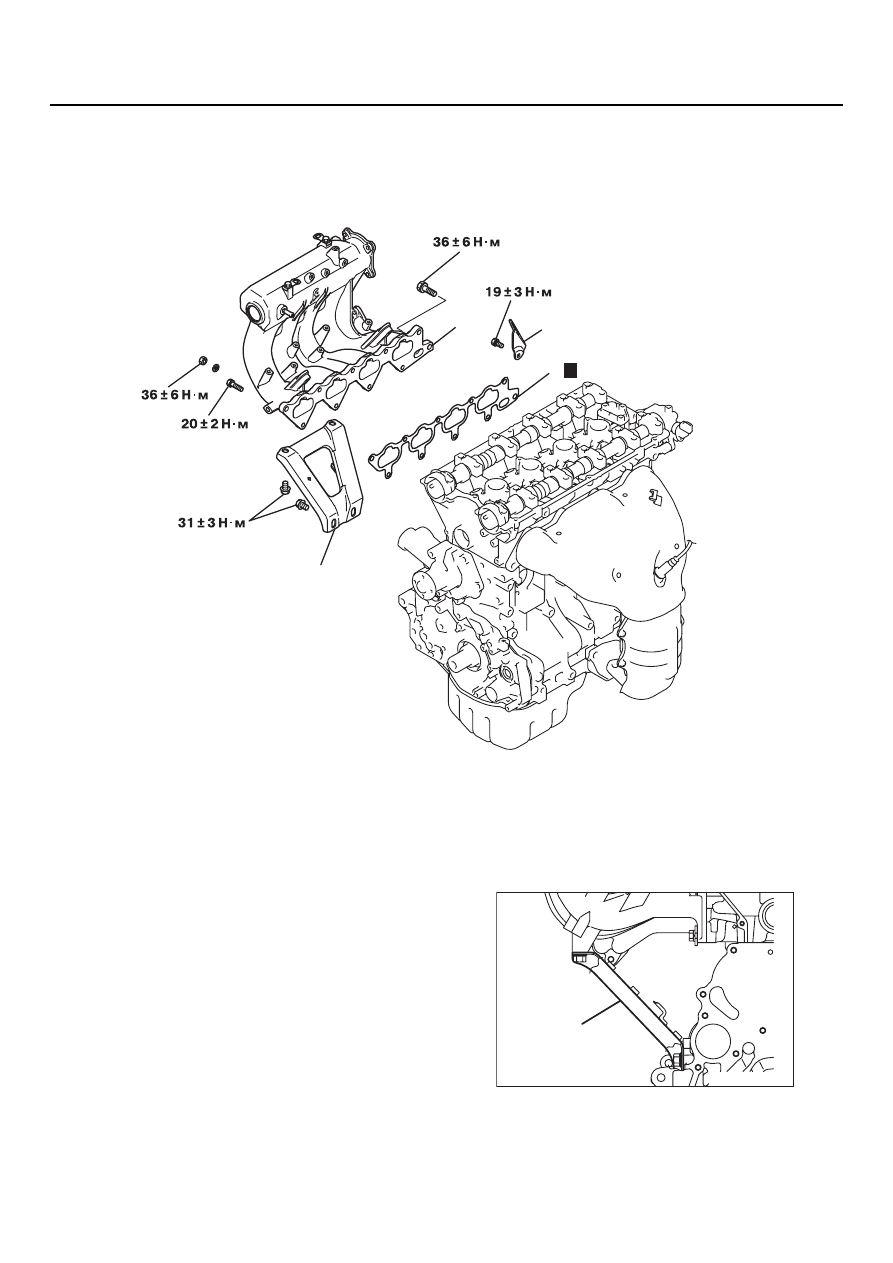

Последовательность снятия
компонентов

>>А<<

1. Кронштейн впускного

коллектора.

2. Впускной коллектор.
3. Прокладка впускного

коллектора.

4. Рым.

AK202865

Кронштейн впускного
коллектора

AB

11D

-33

ВЫПУСКНОЙ КОЛЛЕКТОР

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

M1113004900394

AK204437

1

2

3

4

5

6

AB

H

Последовательность снятия
компонентов

1. Кислородный датчик.
2. Теплозащитный экран

выпускного коллектора.

3. Кронштейн выпускного

коллектора.

4. Рым.
5. Выпускной коллектор.
6. Прокладка выпускного

коллектора.

Последовательность снятия
компонентов

11D

-34

НАСОС И ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

НАСОС И ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1113017900242

AK204436 AB

1

2

3

4

5

10

7

8

6

9

11

12

13

14

13

± 2 N· m

H

H

H

Последовательность снятия
компонентов

1. Шланг.
2. Шланг.

>>E<<

3. Датчик температуры

охлаждающей жидкости.

>>D<<

4. Датчик температуры

охлаждающей жидкости
(для показывающего прибора).

5. Входной патрубок системы

охлаждения.

6. Термостат.

>>С<<

7. Выходной патрубок системы

охлаждения.

>>B<<

8. Патрубок термостата.

>>А<<

9. Кольцевое уплотнение

>>А<<

10. Входная труба системы

охлаждения.

>>А<<

11. Кольцевое уплотнение.
12. Насос системы охлаждения.
13. Прокладка насоса системы

охлаждения.

14. Датчик детонации.

Последовательность снятия
компонентов

11D

-35

НАСОС И ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ

ПЕРЕБОРКА ДВИГАТЕЛЯ <4G6>

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

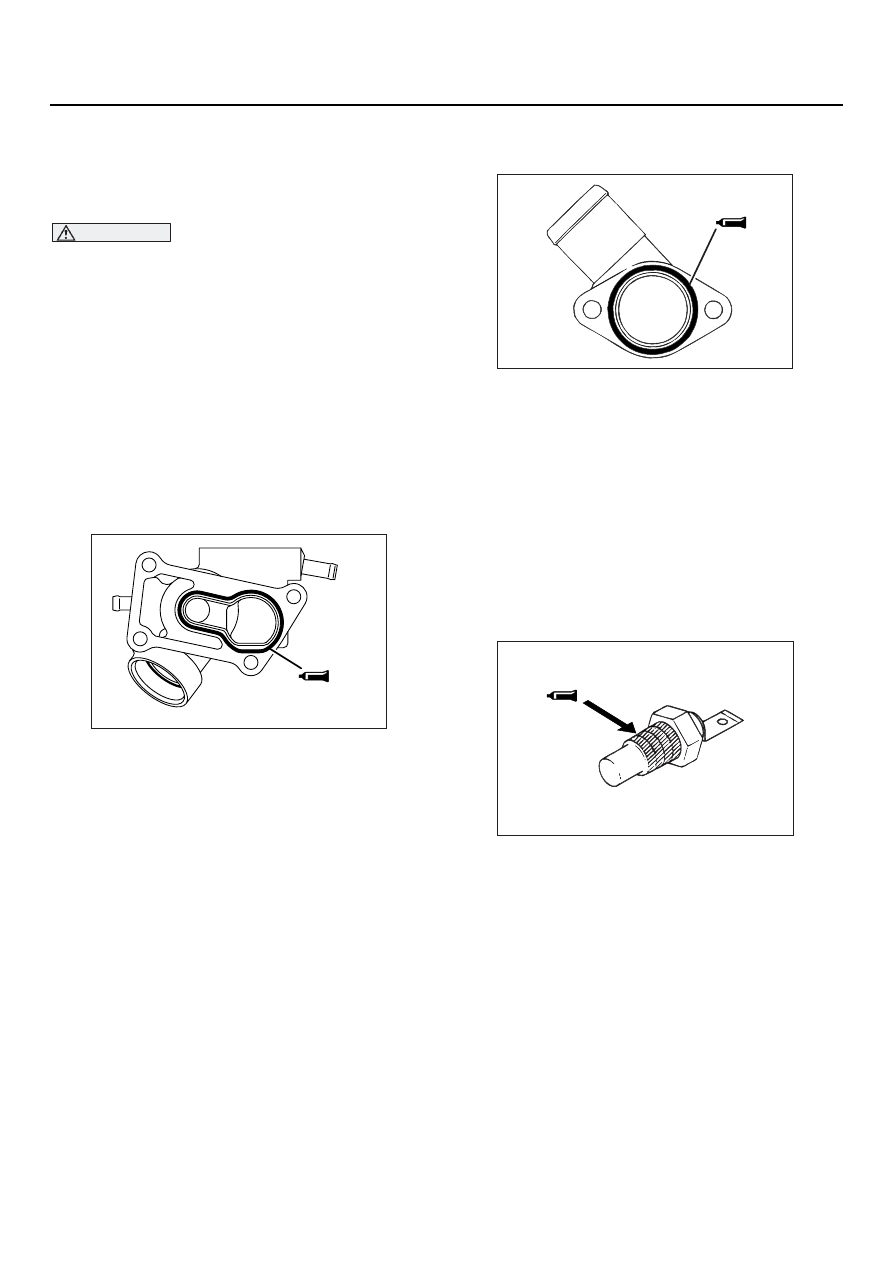

>>A<< УСТАНОВКА ВХОДНОЙ ТРУБЫ
С КОЛЬЦЕВЫМ УПЛОТНЕНИЕМ

ВНИМАНИЕ

Не допускайте попадания масла или
консистентной смазки на кольцевое
уплотнение.

Закрепляйте входную трубу только после
её установки в патрубок термостата.

Замените кольцевые уплотнения на обеих
сторонах входной трубы на новые. Вставлять
трубу с новыми уплотнениями в патрубок
термостата и в насос системы охлаждения
следует предварительно смочив кольца
охлаждающей жидкостью.

>>B<< УСТАНОВКА ПАТРУБКА
ТЕРМОСТАТА

1. Удалите остатки старого герметика с поверх_

ностей патрубка термостата и головки
цилиндров.

2. Нанесите на поверхности патрубка термоста_

та, показанные на рисунке, валик герметика
толщиной 2,7

±

 0,3 мм.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

>>C<< УСТАНОВКА ВЫХОДНОГО
ПАТРУБКА СИСТЕМЫ ОХЛАЖДЕНИЯ

1. Удалите остатки старого герметика с патруб_

ка термостата и выходного патрубка.

2. Нанесите на поверхности выходного

патрубка, показанные на рисунке, валик
герметика толщиной 2,7

±

 0,3 мм.

Рекомендуемый герметик:
Герметик Mitsubishi, номер по каталогу
MD970389 или равноценный

>>D<< ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
(ДЛЯ ПОКАЗЫВАЮЩЕГО ПРИБОРА)

1. Удалите остатки старого герметика

из резьбовых отверстий патрубка термостата
и с резьбы датчика.

NOTE: Новый датчик поставляется
с нанесённым на резьбу герметиком.
Дополнительное нанесение герметика
на резьбу перед установкой не требуется.

2. Нанесите герметик на резьбовую часть

датчика в указанном на рисунке месте.

Рекомендуемый герметик:
Фиксатор резьбы 3M, номер по каталогу

4171 или аналог

AK202918AB

AK202755AB

AK202800AB
