Mitsubishi Lancer / Lancer Wagon. Руководство - часть 862
13B
-280
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>
ВКЛЮЧЕНИЕ В СХЕМУ
NOTE: .
*1: Автомобили с левосторонним
расположением рулевого колеса
*2: Автомобили с правосторонним
расположением рулевого колеса
•
Напряжение аккумуляторной батареи
приходит на реле системы управления
(контакт № 1
*1
и № 2
*1
или № 3
*2
и № 4
*2
).
•
Коммутация питания осуществляется
вентилем блока управления двигателем
(контакт № 38), при включении которого
включается реле системы управления.
•
Включённое реле системы управления
подаёт (с контакта № 4
*1
или № 1
*2
)
напряжение аккумуляторной батареи на блок
управления двигателем, на датчики
и на исполнительные устройства.
•
Контакты № 13 и № 26 блока управления
двигателем соединены с "массой" кузова.
НАЗНАЧЕНИЕ
•
Сигнал о включении зажигания приходит
на блок управления двигателем, который
включает реле системы управления.
Соответственно, напряжение начинает
подаваться на блок управления двигателем,
на датчики и на исполнительные устройства.
ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ
•
Отказ реле системы управления.
•
Обрыв или короткое замыкание в цепи реле
системы управления или плохой контакт
в разъёме.
•
Отказ блока управления двигателем.
ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ
NOTE: .
*1: Автомобили с левосторонним
расположением рулевого колеса.
*2: Автомобили с правосторонним
расположением рулевого колеса.
ЭТАП 1. Проверка напряжения
аккумуляторной батареи
•
Измерьте напряжение аккумуляторной
батареи при прокручивании двигателя.
НОРМА: 8 В или более
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 2 .
НЕТ :
Проверьте аккумуляторную батарею
(См. главу 54A, "Аккумуляторная
батарея", "Операции, выполняемые
непосредственно на автомобиле",
"Проверка аккумуляторной батареи",
CTP.54A-5
).

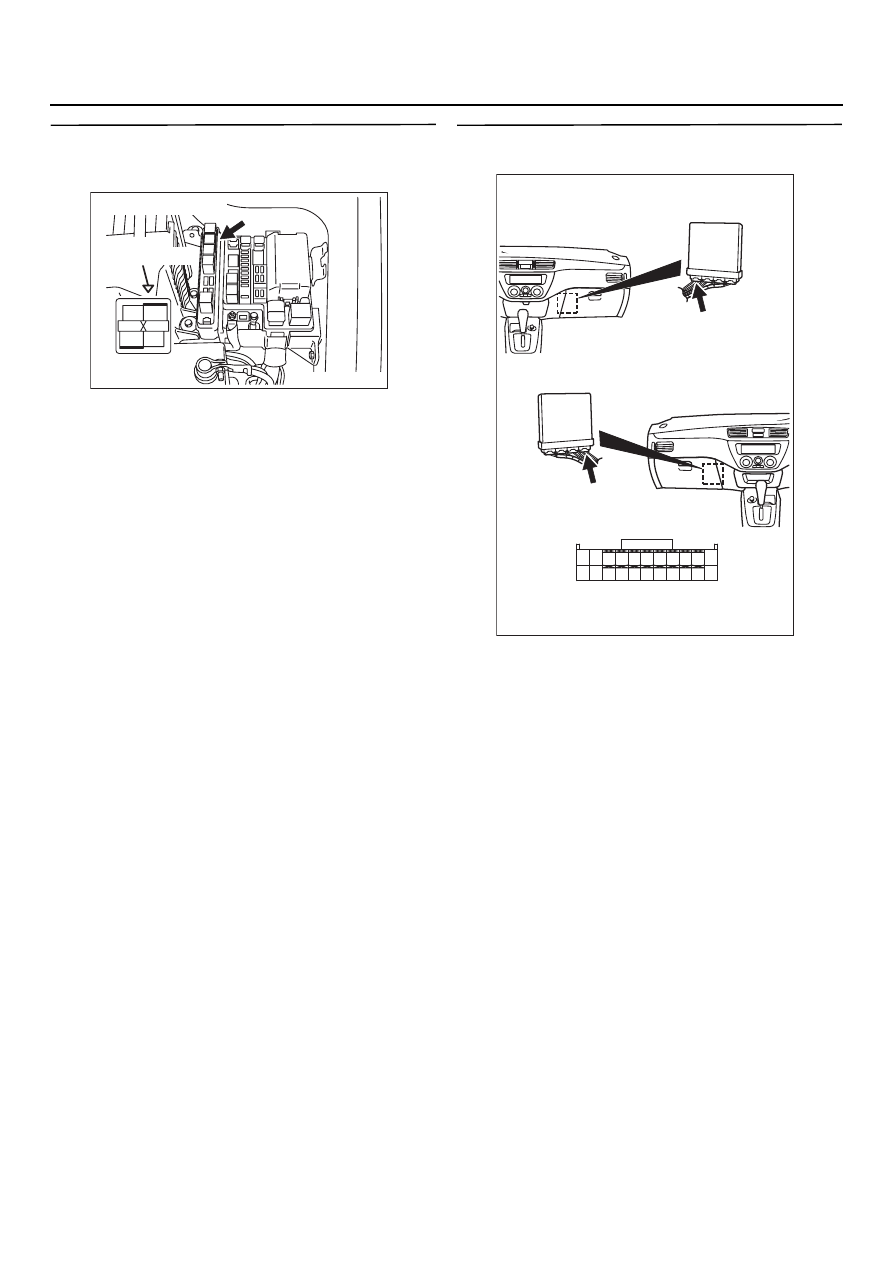

ЭТАП 2. Проверка электрического разъёма:
Разъём ВO16Х реле системы управления
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 3 .
НЕТ :
Отремонтируйте или замените.

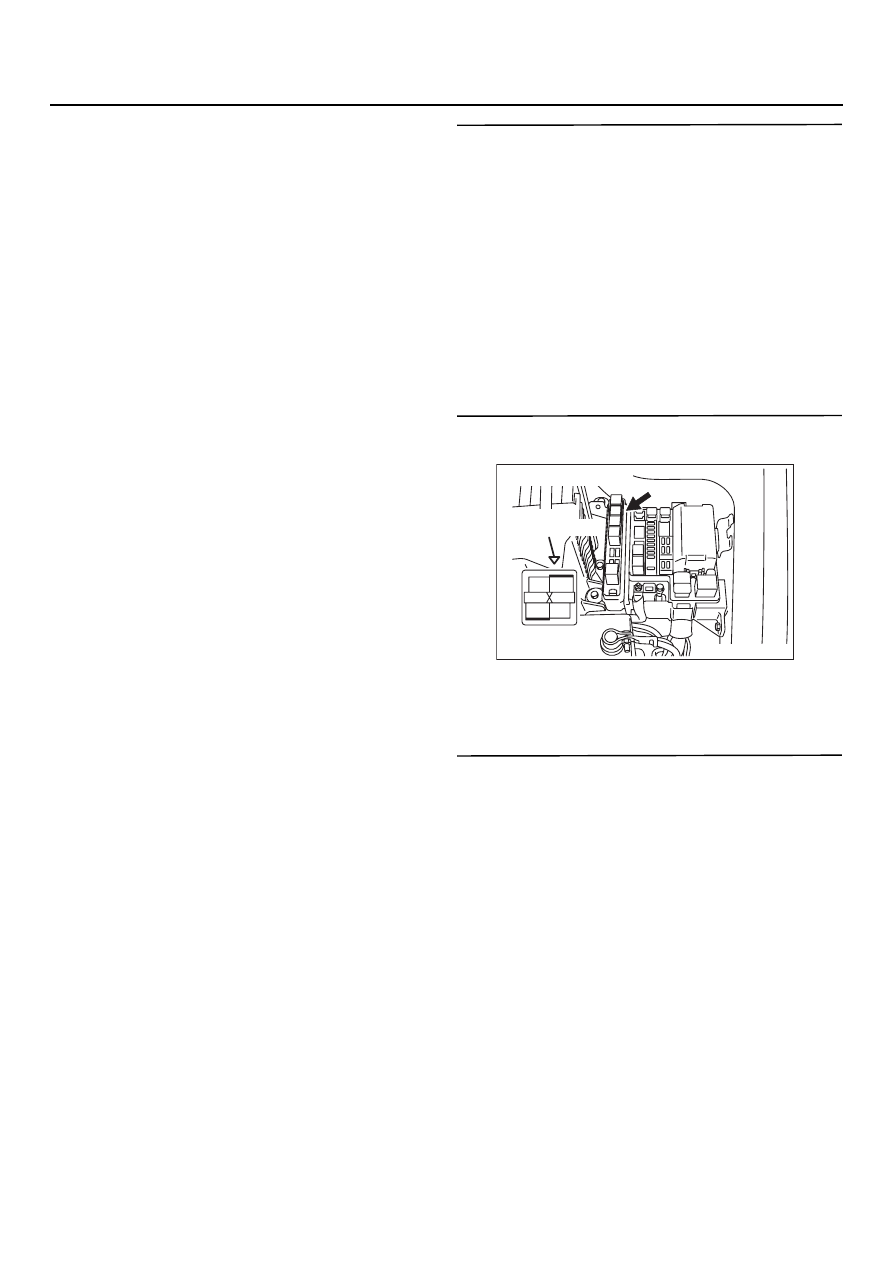

ЭТАП 3. Проверка реле системы управления
двигателя
•
Проверьте реле системы управления
(См.
CTP.13B-364
).
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 4.
НЕТ :
Замените реле системы управления.
AK301194
2
1
3
4
AB

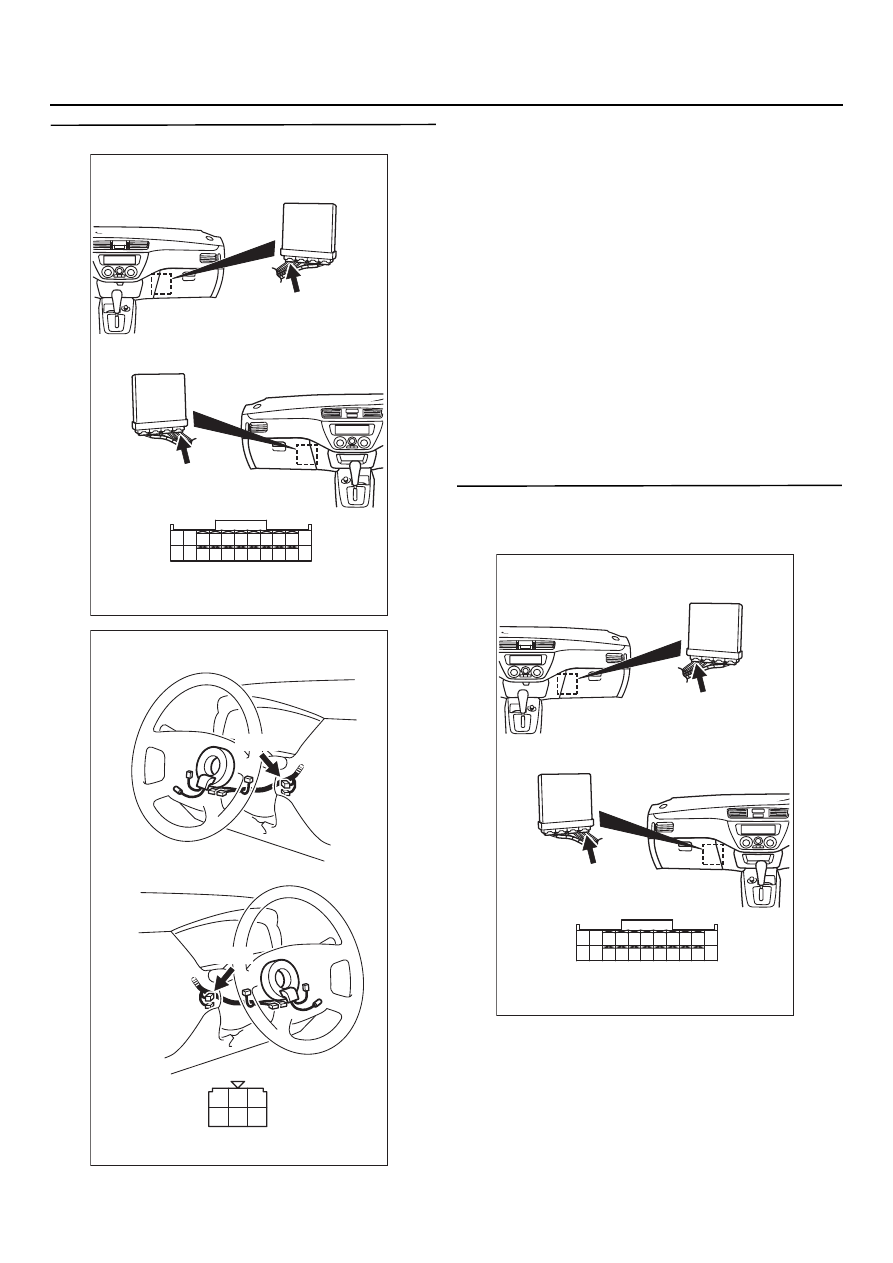

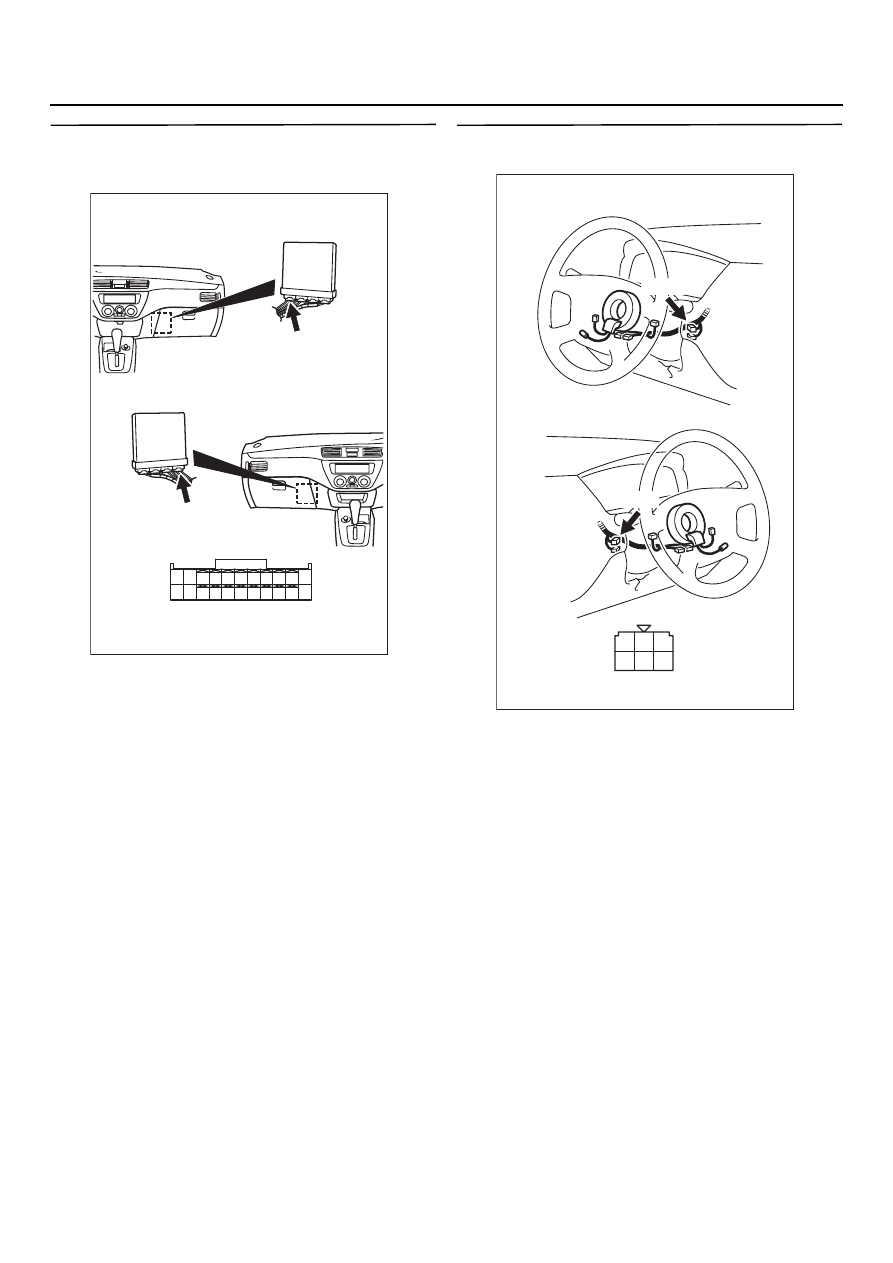

B@16X
Разъём
со стороны жгута
Разъём: BO16X
Треугольные
метки монтажной
коробки
