ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 10. Измерение сопротивления
на контактах разъёма ВO107 датчика
положения распредвала

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Сопротивление между контактом № 1
и "массой".

НОРМА: 2

Ω

 или меньше

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Переходите к Этапу 11 .

ЭТАП 11. Проверка электрического
разъёма: Разъём СO125 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА

 :

Переходите к Этапу 12 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 12. Проверьте жгут между разъёмом
BO107 (контакт № 1) датчика положения
распредвала и разъёмом CO125 (контакт
№ 40) блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9.

НЕТ :

Отремонтируйте.

AK301201

1

2

3

AB

Разъём: BO107

B@107 (B)

Разъём со стороны жгута

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

AK301201

1

2

3

AB

Разъём: BO107

B@107 (B)

Разъём со стороны жгута

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

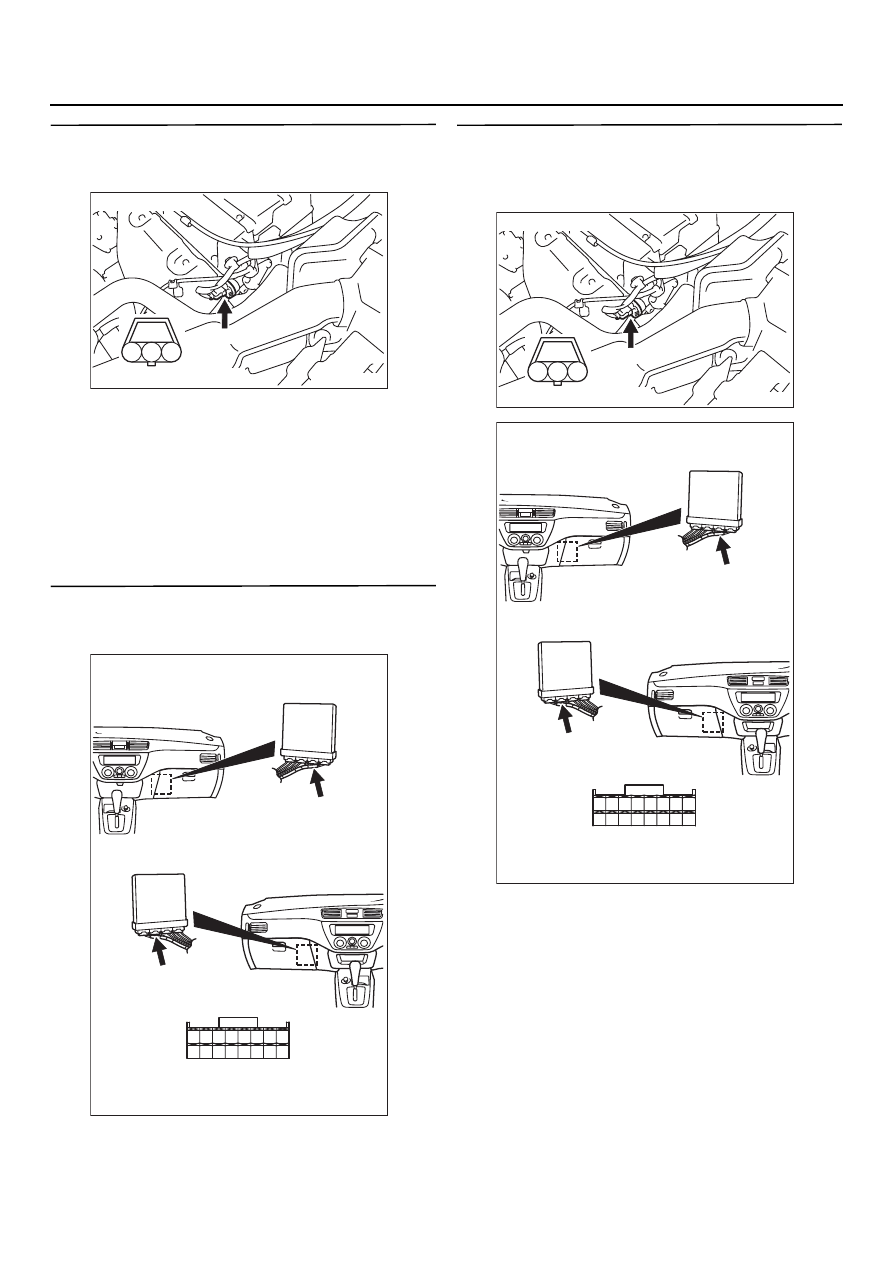

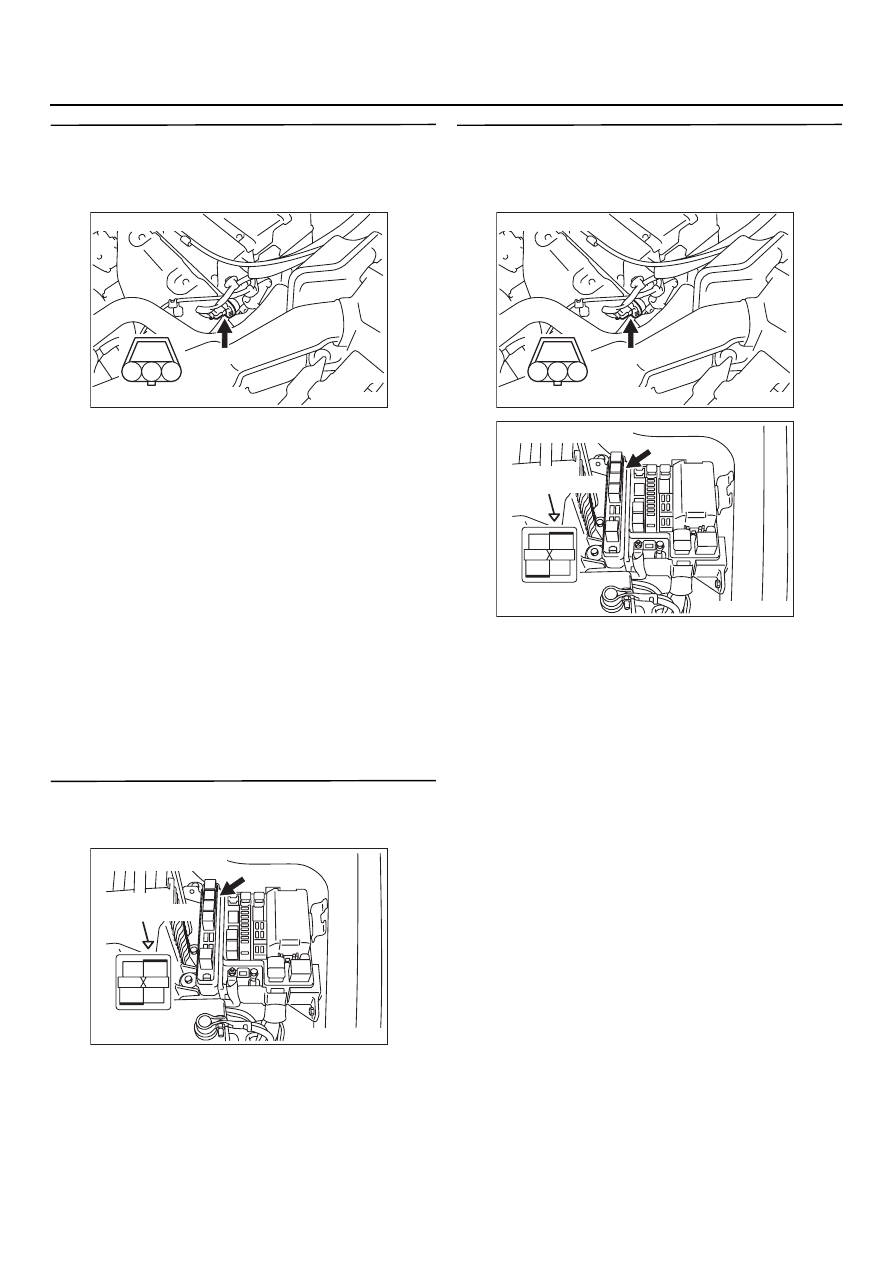

13B

-161

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 13. Проверка формы сигнала
на контактах разъёма ВO107 датчика
положения распредвала (используется
осциллограф)

•

Воспользуйтесь проверочным жгутом
MB991709, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

•

Двигатель: В режиме холостого хода

•

Коробка передач: Нейтраль

•

Напряжение между контактом № 2
и "массой".

НОРМА: На экране осциллографа
(см.

CTP.13B-349

)  должны наблюдаться

периодические импульсы, без
искажений и помех, с максимумом
не менее 4,8 В и минимумом не более
0,6 В.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Переходите к Этапу 14 .

ЭТАП 14. Проверка электрического
разъёма: Разъём ВO16Х реле системы
управления.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 15 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 15. Проверьте жгут между разъёмом
BO107 (контакт № 3) датчика положения
распредвала и разъёмом BO16X (контакт
№ 4

*1

 или № 1

*2

) реле системы управления

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Отремонтируйте.

AK301201

1

2

3

AB

Разъём: BO107

B@107 (B)

Разъём со стороны жгута

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK301201

1

2

3

AB

Разъём: BO107

B@107 (B)

Разъём со стороны жгута

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

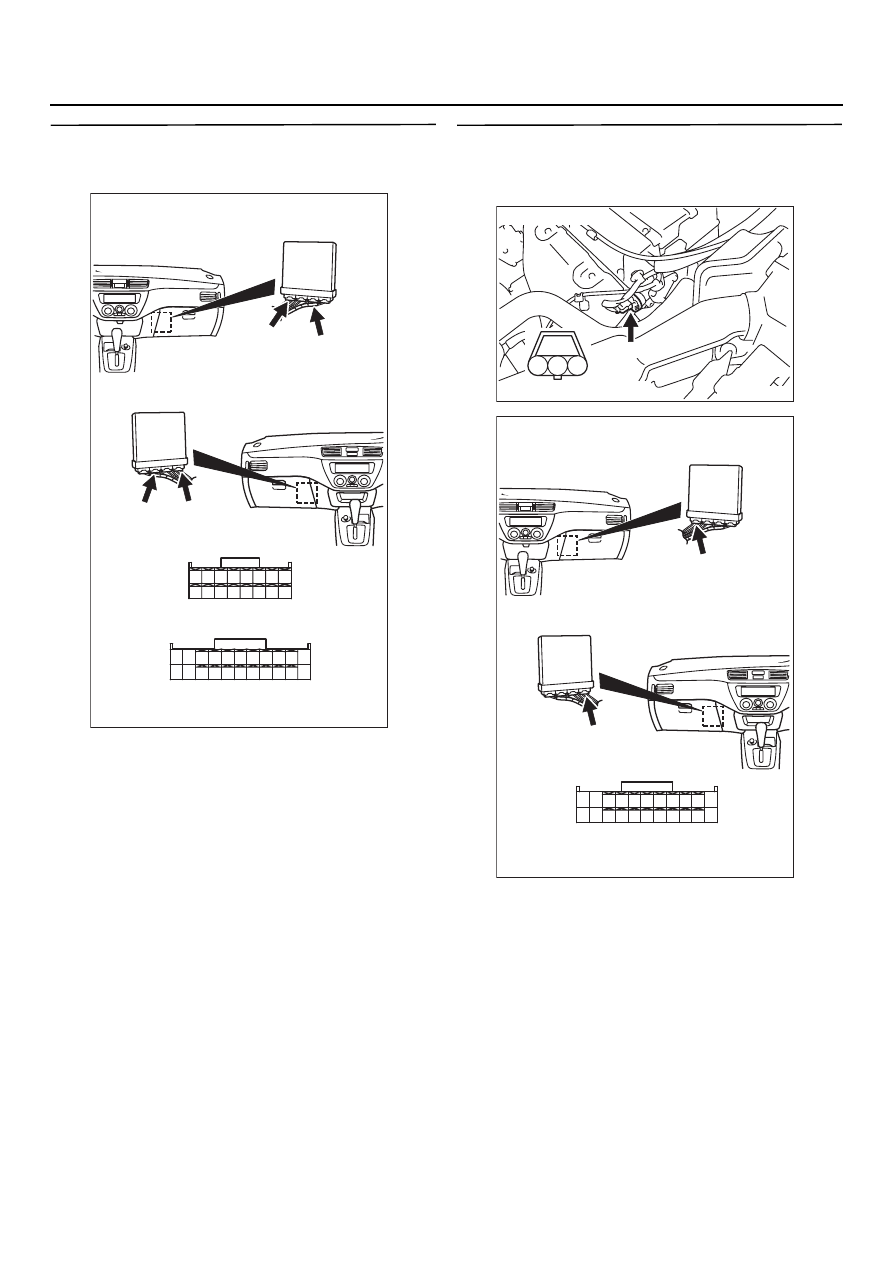

13B

-162

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 16. Проверка электрического
разъёма: Разъёмы CO125 и CO129 блока
управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 17 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 17. Проверьте жгут между разъёмом
BO107 (контакт № 2) датчика положения
распредвала и разъёмом CO129 (контакт
№ 88) блока управления двигателем

•

Проверьте цепь сигнала (вывод) на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 18 .

НЕТ :

Отремонтируйте.

AK301230

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъёмы: CO125, CO129

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@125: Разъём со стороны жгута

C@125 (Y)

C@129 (Y)

C@129 (Y)

C@129: Разъём со стороны жгута

AK301201

1

2

3

AB

Разъём: BO107

B@107 (B)

Разъём со стороны жгута

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

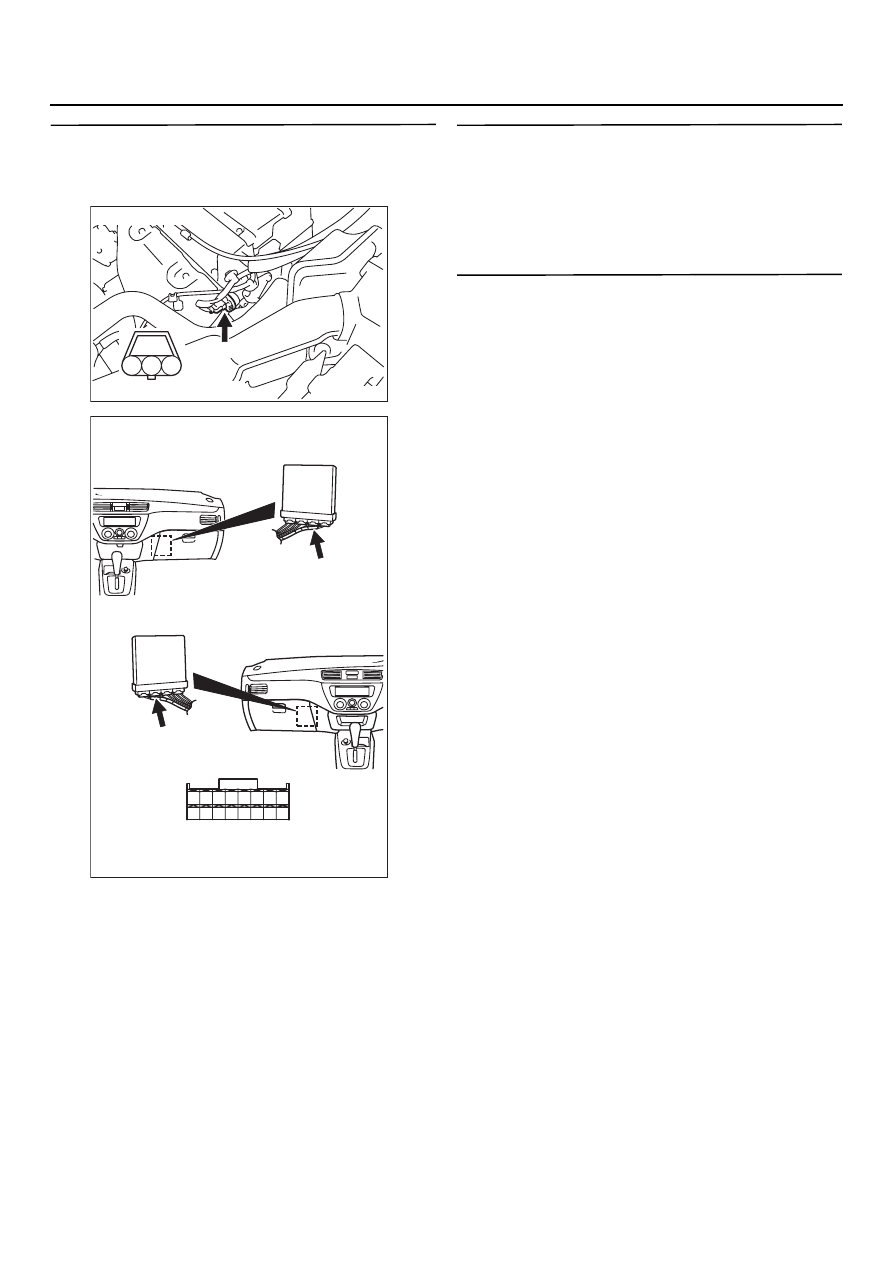

13B

-163

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 18. Проверьте жгут между разъёмом
BO107 (контакт № 1) датчика положения
распредвала и разъёмом CO125 (контакт
№ 40) блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 19 .

НЕТ :

Отремонтируйте.

ЭТАП 19. Проверка задающей втулки
датчика положения распредвала

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 20 .

НЕТ :

Замените задающую втулку датчика
положения распредвала.

ЭТАП 20. Проверка наличия признаков
неисправности

B: Признак неисправности поOпрежнему

присутствует?
ДА :

Замените датчик положения
распределительного вала.

НЕТ :

Перемежающаяся неисправность
(См. Главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00@6

).
