Mitsubishi Lancer / Lancer Wagon. Руководство - часть 830

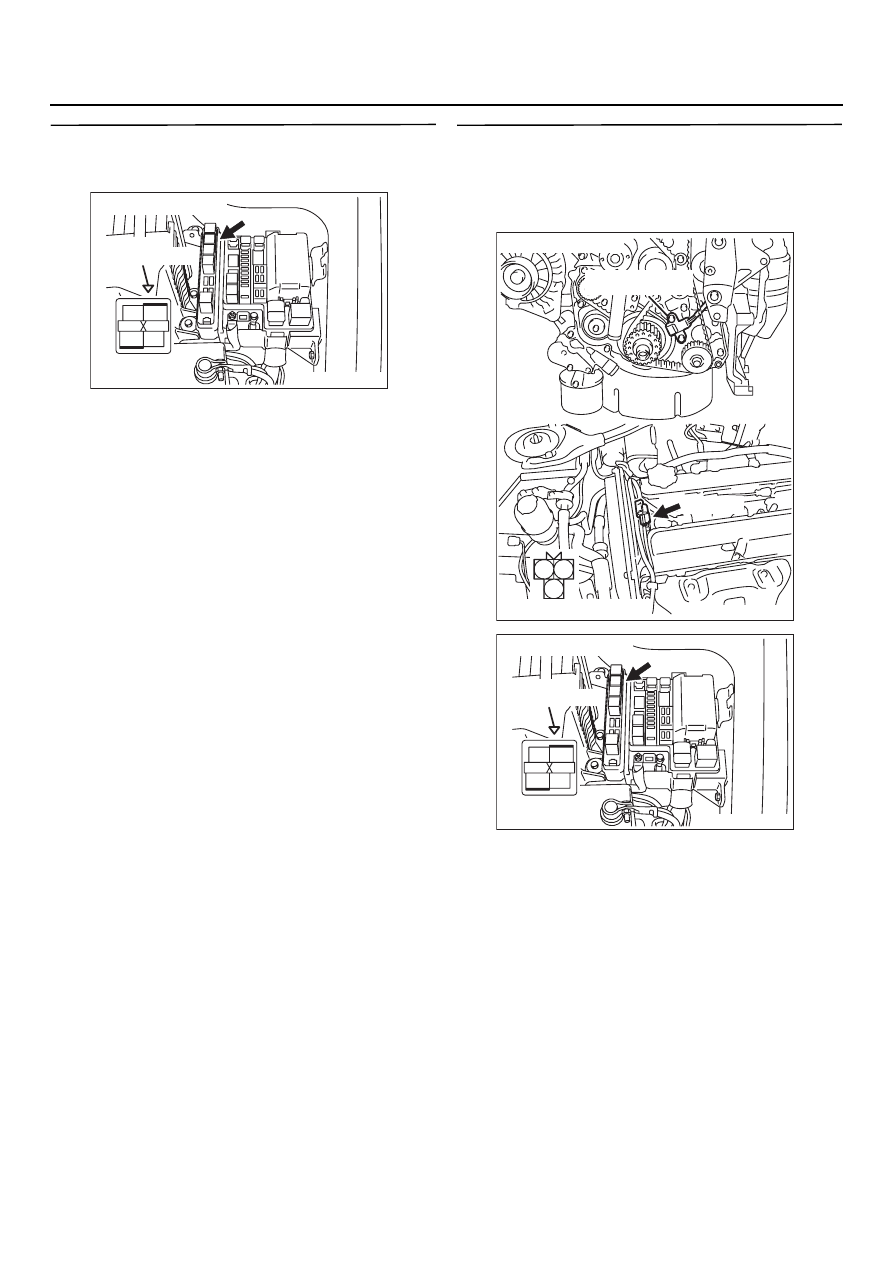

13B

-152

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 15. Проверка электрического
разъёма: Разъём ВO16Х реле системы
управления

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 16. Проверьте и отремонтируйте жгут
между разъёмом BO116 (контакт № 3)
датчика положения коленчатого вала
и разъёмом BO16X (контакт № 4

*1

 или № 1

*2

)

реле системы управления

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 17 .

НЕТ :

Отремонтируйте.

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK301200

1

2

3

AB

Разъём: BO116

B@116 (B)

Разъём со стороны жгута

Датчик положения
коленчатого вала

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

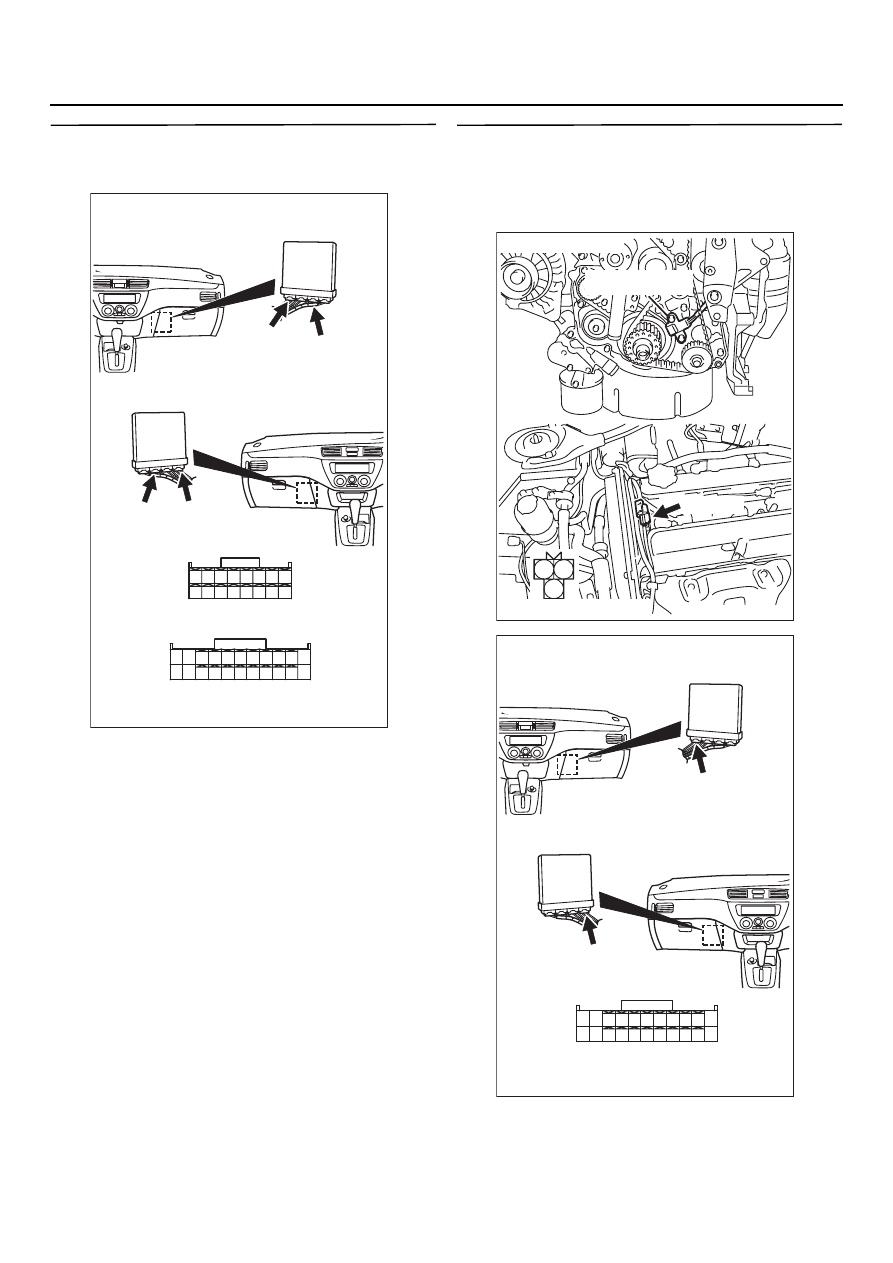

13B

-153

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 17. Проверка электрического
разъёма: Разъёмы CO125 и CO129 блока
управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 18 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 18. Проверьте жгут между разъёмом
BO116 (контакт № 2) датчика положения
коленчатого вала и разъёмом CO129
(контакт № 89) блока управления
двигателем

•

Проверьте цепь сигнала (вывод) на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 19 .

НЕТ :

Отремонтируйте.

AK301230

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъёмы: CO125, CO129

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

C@125: Разъём со стороны жгута

C@125 (Y)

C@129 (Y)

C@129 (Y)

C@129: Разъём со стороны жгута

AK301200

1

2

3

AB

Разъём: BO116

B@116 (B)

Разъём со стороны жгута

Датчик положения
коленчатого вала

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

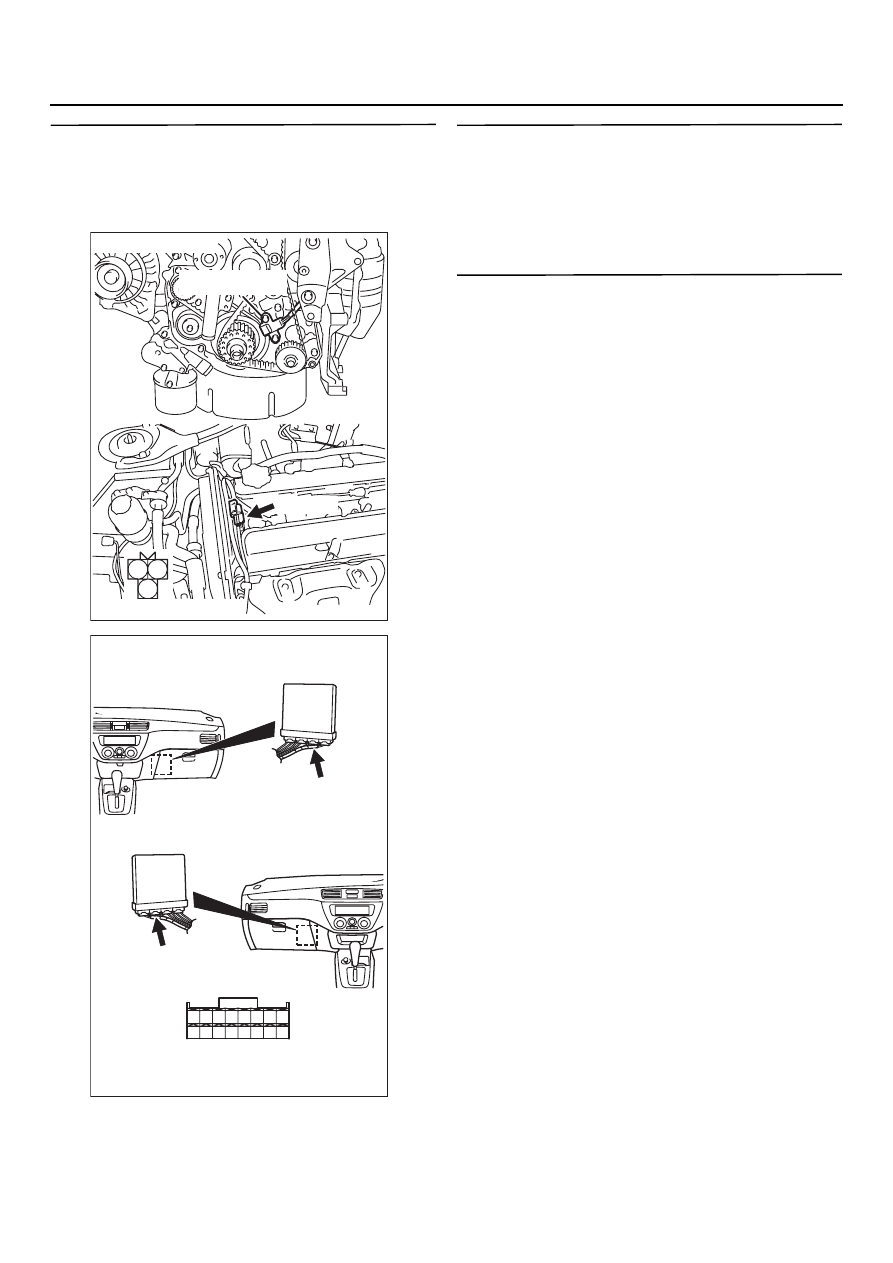

13B

-154

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 19. Проверьте жгут между разъёмом
BO116 (контакт № 1) датчика положения
коленчатого вала и разъёмом CO125
(контакт № 40) блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 20 .

НЕТ :

Отремонтируйте.

ЭТАП 20. Проверьте задающий диск датчика
положения коленчатого вала

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 21 .

НЕТ :

Замените задающий диск датчика
положения коленчатого вала.

ЭТАП 21. База данных прибора MUTOII/III

•

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 22: Датчик положения

коленчатого вала двигателя.

B: Результаты проверки удовлетворительны?

ДА :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

НЕТ :

Замените датчик положения
коленчатого вала.

AK301200

1

2

3

AB

Разъём: BO116

B@116 (B)

Разъём со стороны жгута

Датчик положения
коленчатого вала

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

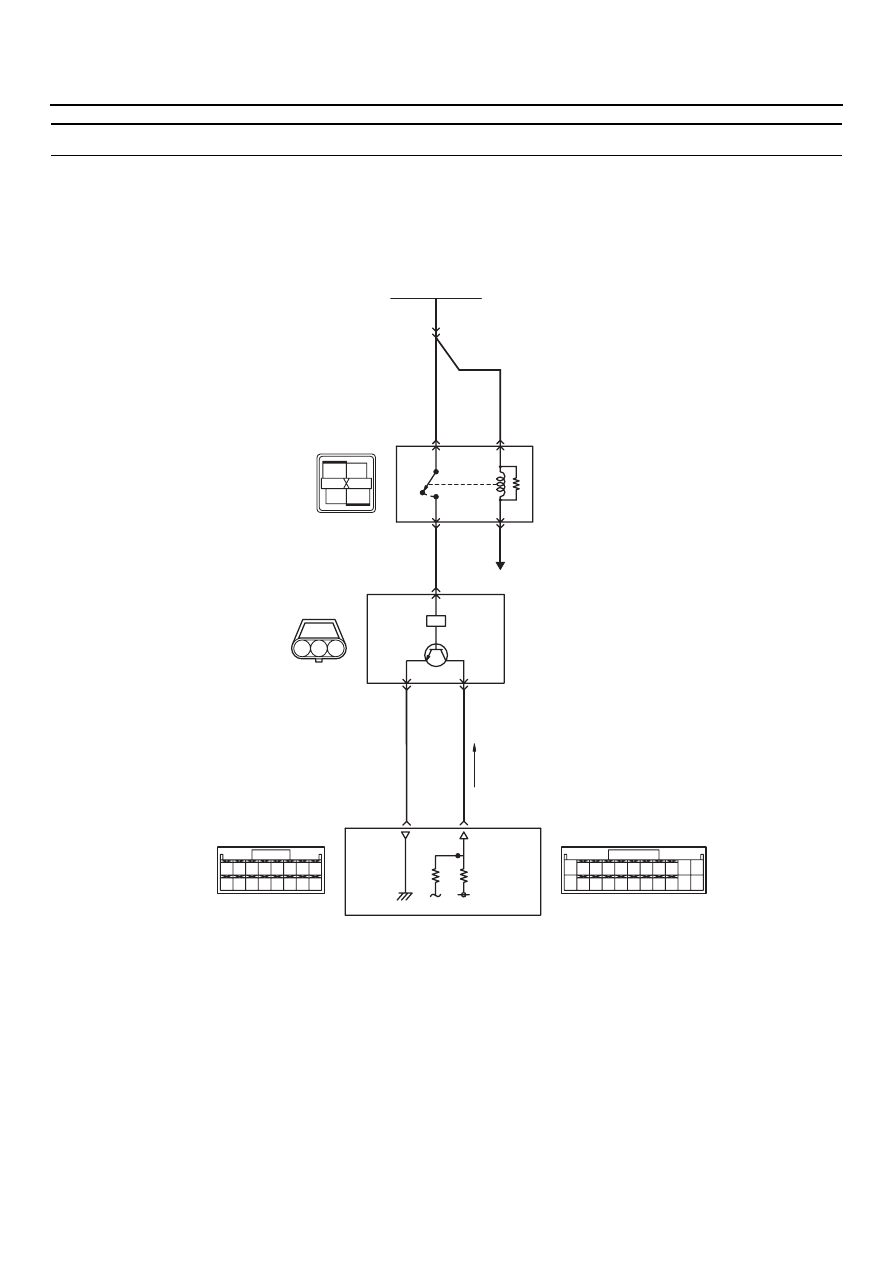

13B

-155

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

Код № P0340: Цепь датчика положения распредвала

2

1

3

1

2

3

4

34

33

32

36

35

37

42

45

31

39

38

46

4041

4344

82

78

81

80

8990 9192

79

87

71

74

73

72

76

75

77

85

88

83 84

86

AK401378

Реле системы управления

Датчик положения распредвала

B@107

MU802337

88

1

R@Y

2

3

Блок управления двигателем

Цепь датчика положения распредвала

40

B

L@R

B@16X

Аккумуляторная батарея

Цветовая кодировка проводов
B : Черный     LG : Бледно@зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

C@129

(MU801823)

C@125

(MU801822)

B@Y

7 <A@13> (*1) или
11 <C@111> (*2)

B@Y

B@Y

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением
*2: Автомобили с правосторонним управлением

AB

2 (*1) или
3 (*2)

1 (*1) или
4 (*2)

4 (*1) или
1 (*2)

3 (*1) или
2 (*2)

К блоку управления двигателем

5 V
