Mitsubishi Lancer / Lancer Wagon. Руководство - часть 816

13B

-96

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

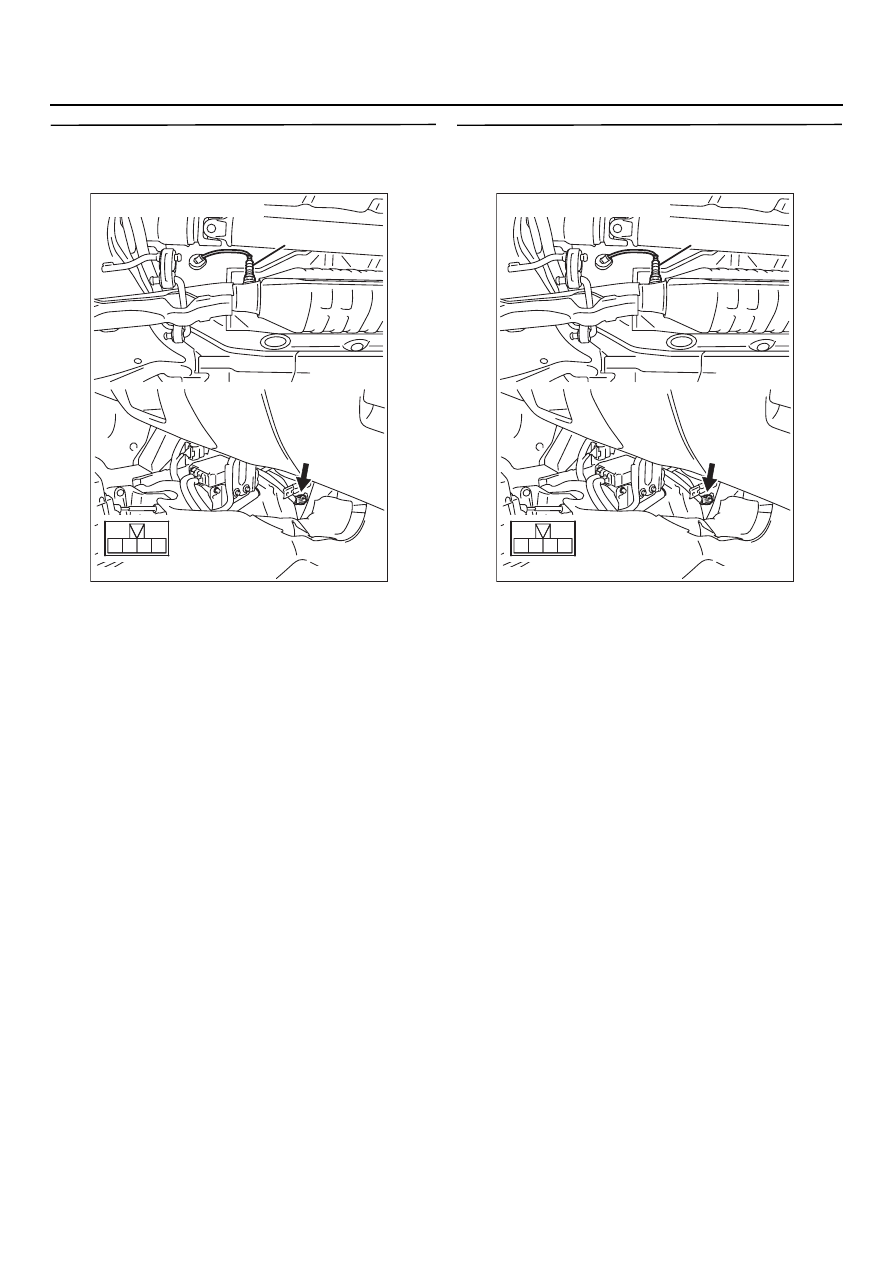

ЭТАП 2. Измерение сопротивления
на разъёме CO130

*1

 или CO37

*2

 заднего

кислородного датчика

•

Отсоедините разъём и измерьте
сопротивление со стороны датчика.

•

Сопротивление между контактом № 3 и № 4.

НОРМА: 11

−

 18 Ом

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Замените задний кислородный датчик.

ЭТАП 3. Измерение напряжения на разъёме
CO130

*1

 или CO37

*2

 заднего кислородного

датчика

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 3
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Переходите к Этапу 4 .

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

13B

-97

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

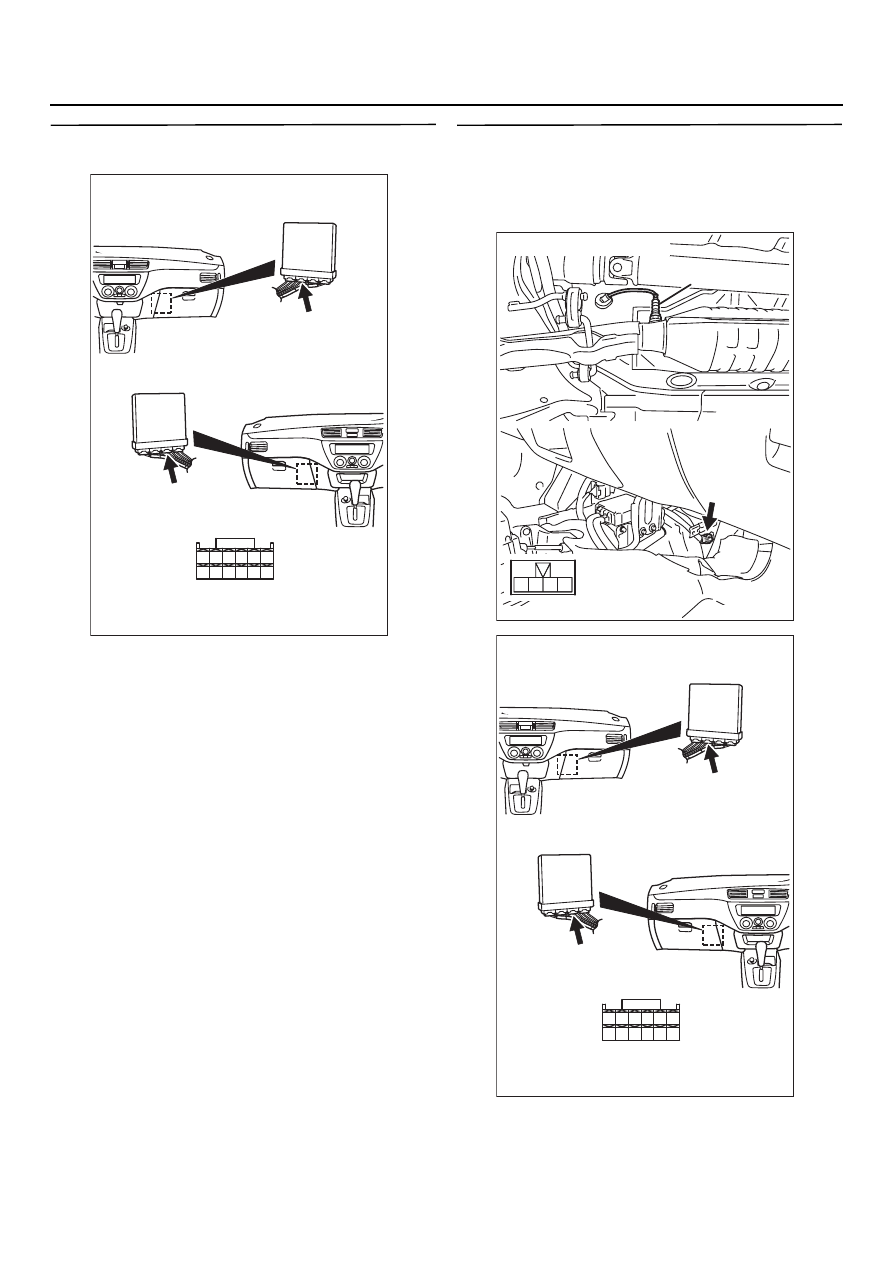

ЭТАП 4. Проверка электрического разъёма:
Разъём ВO16Х реле системы управления

B: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточный разъём

C@12

*1

 или C@134

*2

, и, если нужно,

отремонтируйте. Если промежуточный
разъём исправен, то проверьте
и отремонтируйте жгут между разъёмом

C@130

*1

 или C@37

*2

 (контакт № 3)

заднего кислородного датчика

и разъёмом B@16X (контакт № 4

*1

или № 1

*2

) реле системы управления.

•

Проверьте цепь питания на
предмет обрыва/короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 5. Измерение напряжения
на контактах разъёма CO127 блока
управления двигателем

•

Измерьте напряжение на контактах разъёма
блока управления двигателем.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 54
и "массой".

НОРМА: Напряжение питания системы

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Переходите к Этапу 6 .

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

AK301229

58

60

61

53 52 51

55 54

56

59

62

57

AB

Разъём: CO127

C@127 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@127 (Y)

13B

-98

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

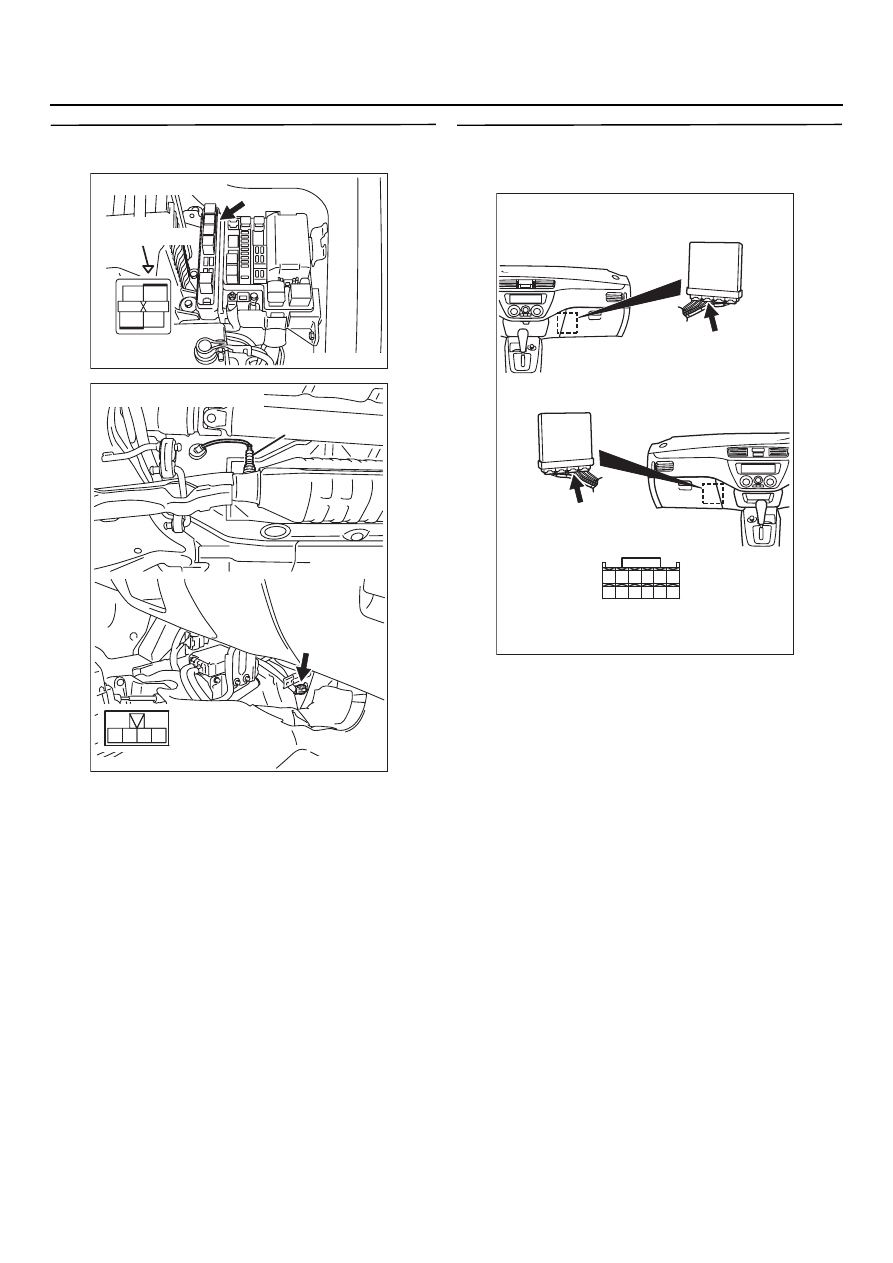

ЭТАП 6. Проверка электрического разъёма:
Разъём СO127 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 7. Проверьте жгут между разъёмом
CO130

*1

 или CO37

*2

 (контакт № 4)

кислородного датчика и разъёмом CO127
(контакт №54) блока управления
двигателем

•

Проверьте цепь "массы" на предмет
обрыва/короткого замыкания.

B: Результаты проверки удовлетворительны?

ДА :

Замените блок управления двигателем.

НЕТ :

Отремонтируйте.

AK301229

58

60

61

53 52 51

55 54

56

59

62

57

AB

Разъём: CO127

C@127 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@127 (Y)

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

AK301229

58

60

61

53 52 51

55 54

56

59

62

57

AB

Разъём: CO127

C@127 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@127 (Y)

13B

-99

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

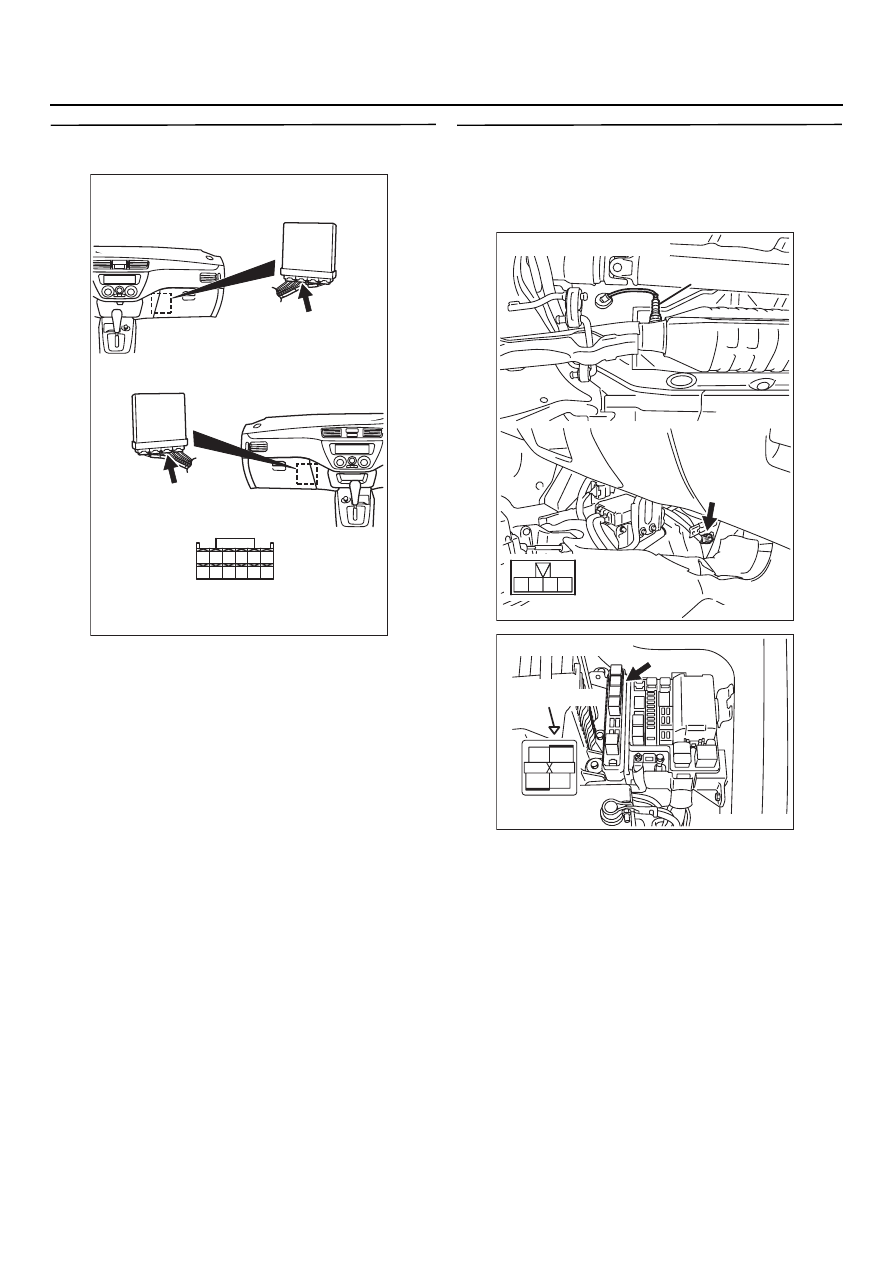

ЭТАП 8. Проверка электрического разъёма:
Разъём СO127 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 9. Проверьте жгут между разъёмом
CO130

*1

 или CO37

*2

 (контакт № 3)

кислородного датчика и разъёмом BO16X
(контакт № 4

*1

 или № 1

*2

) реле системы

управления

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточный разъём

C12

*1

 или C134

*2

 и, если нужно,

отремонтируйте.

•

Проверьте цепь питания на предмет
повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Отремонтируйте.

AK301229

58

60

61

53 52 51

55 54

56

59

62

57

AB

Разъём: CO127

C@127 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@127 (Y)

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

AK301194

2

1

3

4

AB

B@16X

Разъём
со стороны жгута

Разъём: BO16X

Треугольные
метки монтажной
коробки
