Mitsubishi Lancer / Lancer Wagon. Руководство - часть 808

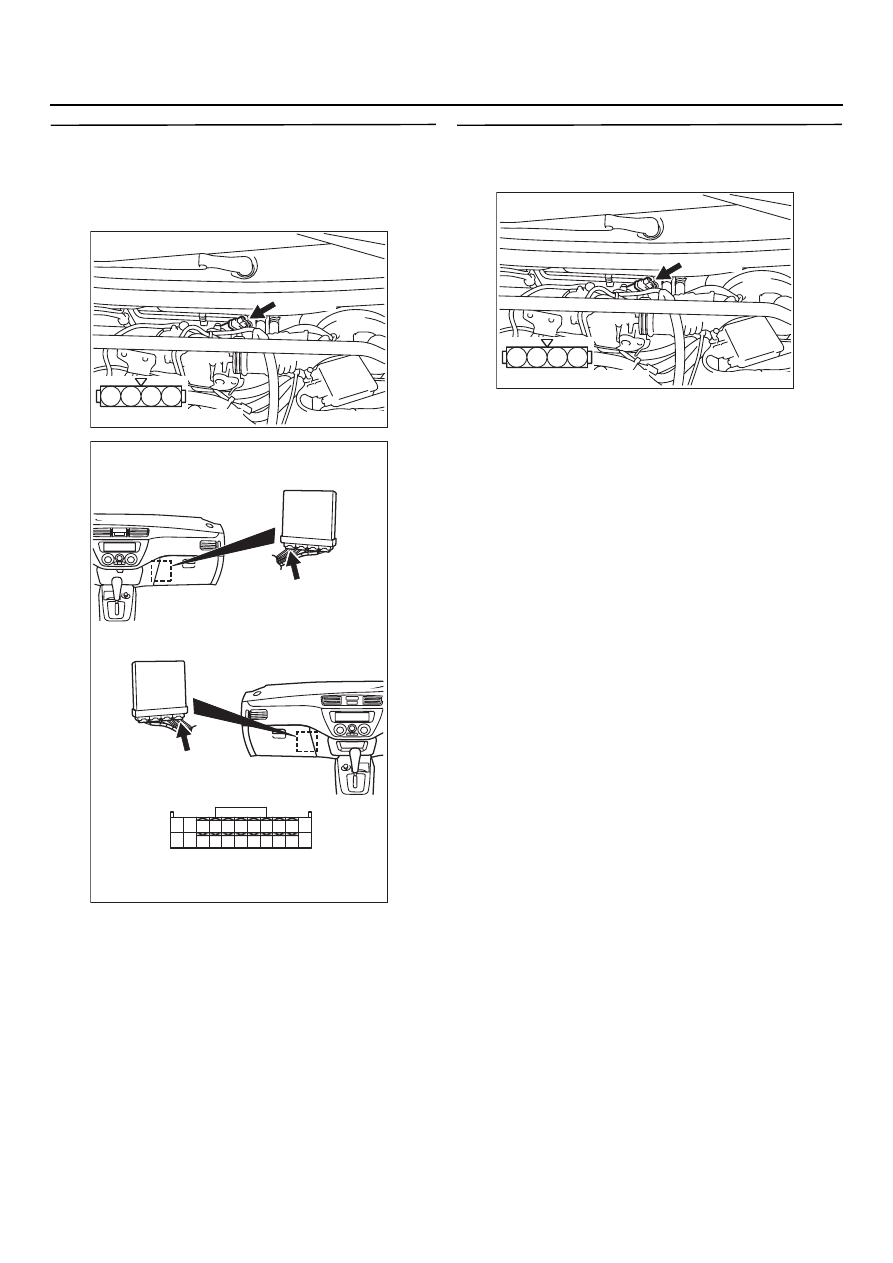

13B

-64

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 12. Проверьте жгут между разъёмом
BO06 (контакт № 4) датчика положения
дроссельной заслонки и разъёмом CO129
(контакт № 92) блока управления
двигателем

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте.

ЭТАП 13. Измерьте напряжение
на контактах разъёма ВO06 датчика
положения дроссельной заслонки

•

Воспользуйтесь проверочным жгутом
MB991536, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 1
и "массой".

НОРМА: 4,9

−

 5,1 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 15 .

НЕТ :

Переходите к Этапу 14 .

AK301196

2 1

3

4

AB

Разъём: BO06

B@06 (B)

Разъём со стороны жгута

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301196

2 1

3

4

AB

Разъём: BO06

B@06 (B)

Разъём со стороны жгута

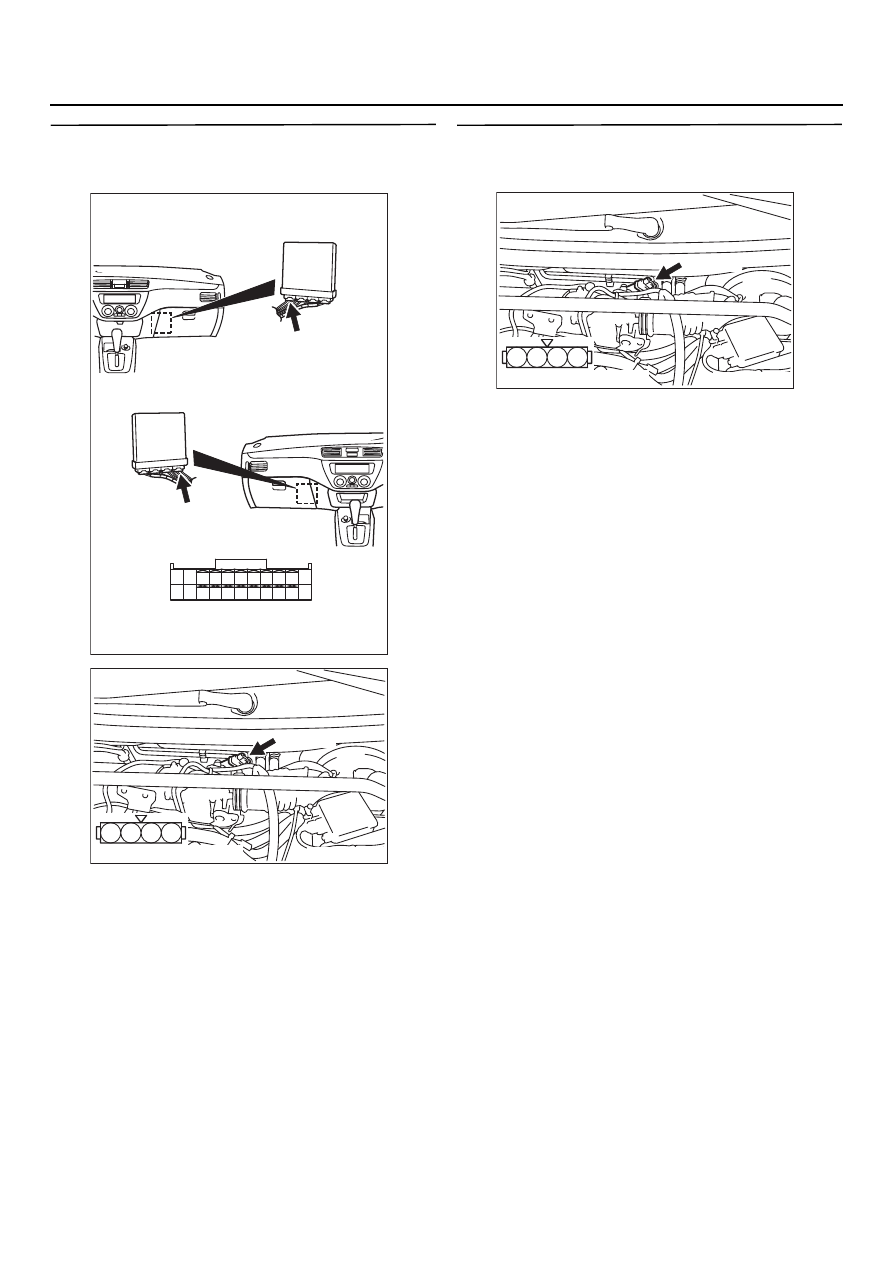

13B

-65

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 14. Проверка электрического
разъёма: Разъём СO129 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом B@06 (контакт № 1) датчика
положения дроссельной заслонки
и разъёмом C@129 (контакт № 81) блока
управления двигателем.

•

Проверьте цепь питания
на предмет повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 15. Измерьте напряжение
на контактах разъёма ВO06 датчика
положения дроссельной заслонки

•

Воспользуйтесь проверочным жгутом
MB991536, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 4
и "массой".

НОРМА: 0,5 В или менее

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 17 .

НЕТ :

Переходите к Этапу 16 .

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301196

2 1

3

4

AB

Разъём: BO06

B@06 (B)

Разъём со стороны жгута

AK301196

2 1

3

4

AB

Разъём: BO06

B@06 (B)

Разъём со стороны жгута

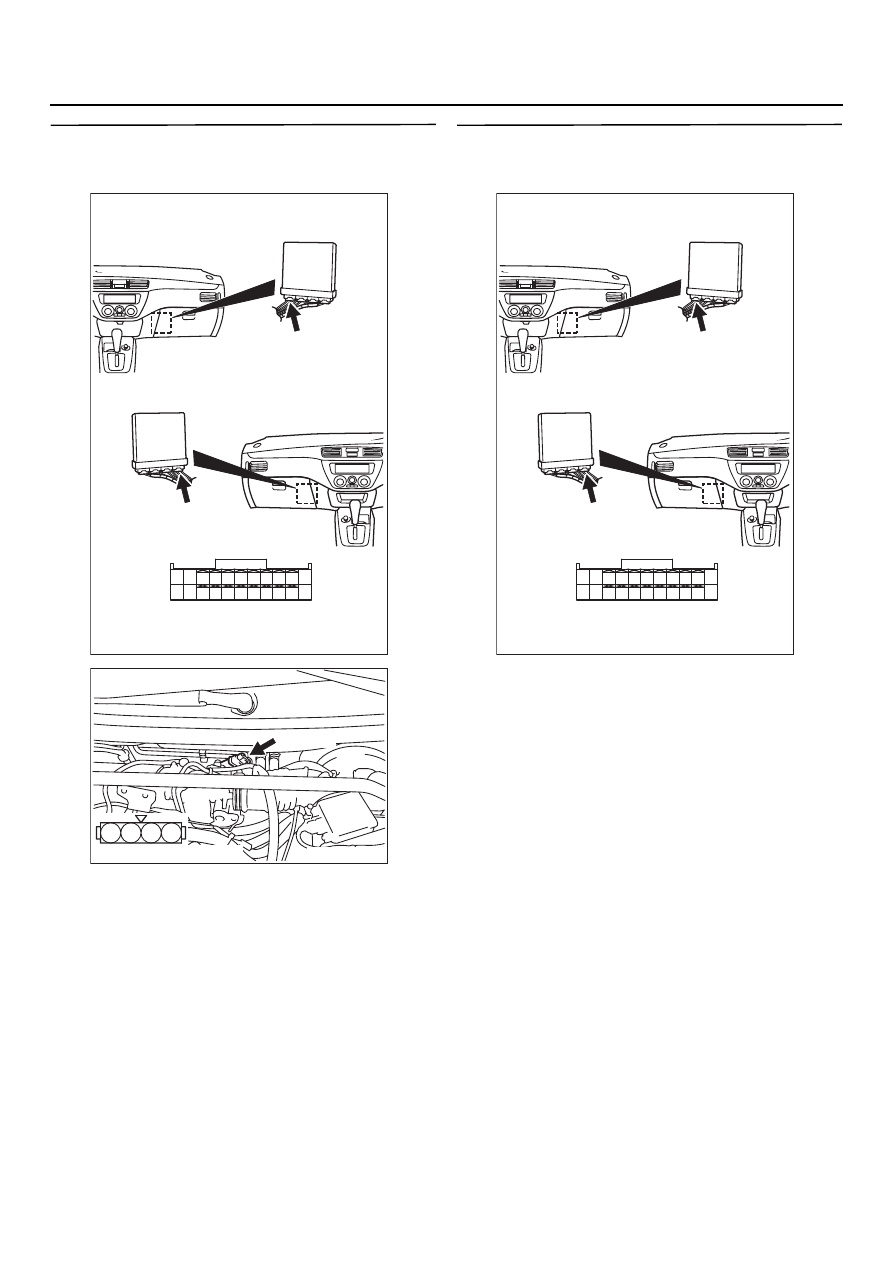

13B

-66

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 16. Проверка электрического
разъёма: Разъём СO129 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом B@06 (контакт № 4) датчика
положения дроссельной заслонки
и разъёмом C@129 (контакт № 92) блока
управления двигателем.

•

Проверьте цепь "массы"
на предмет повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 17. Измерьте напряжение
на контактах разъёма ВO06 датчика
положения дроссельной заслонки

•

Воспользуйтесь проверочным жгутом
MB991536, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 2
и "массой".

НОРМА:

Педаль газа полностью отпущена:

0,535

−

 0,735 В

Педаль газа полностью выжата:

4,5

−

 5,0 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 20 .

НЕТ :

Переходите к Этапу 18 .

ЭТАП 18. Регулировка датчика положения
дроссельной заслонки

•

Отрегулируйте датчик положения
дроссельной заслонки (См.

CTP.13B-358

).

B: Параметры после регулировки

удовлетворительны?
ДА :

Переходите к Этапу 19 .

НЕТ :

Отрегулируйте датчик положения
дроссельной заслонки.

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301196

2 1

3

4

AB

Разъём: BO06

B@06 (B)

Разъём со стороны жгута

AK301196

2 1

3

4

AB

Разъём: BO06

B@06 (B)

Разъём со стороны жгута

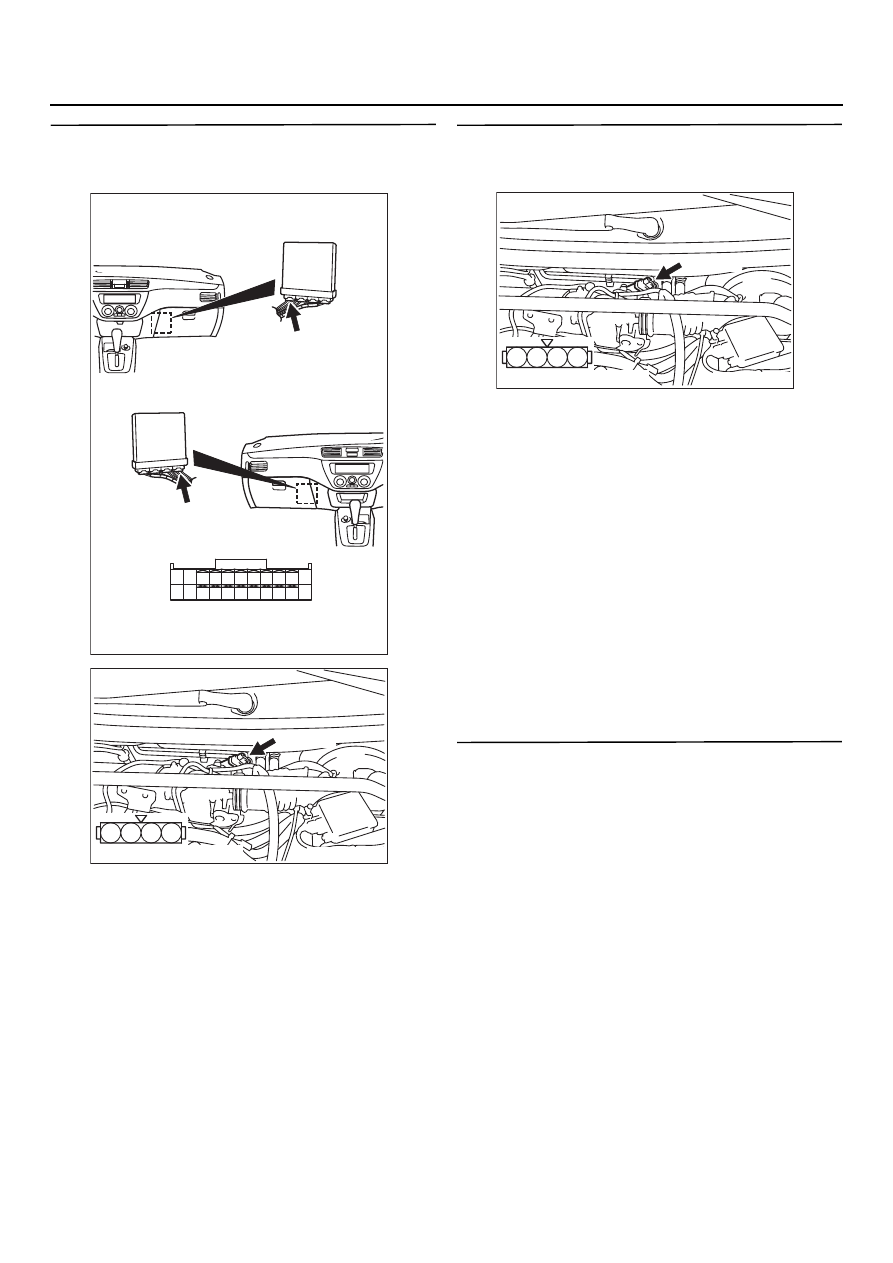

13B

-67

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 19. Проверка электрического
разъёма: Разъём СO129 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом B@06 (контакт № 2) датчика
положения дроссельной заслонки
и разъёмом C@129 (контакт № 84) блока
управления двигателем.

•

Проверьте цепь сигнала (выход
датчика) на предмет короткого
замыкания или повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 20. Измерение напряжения
на контактах разъёма CO129 блока
управления двигателем

•

Измерьте напряжение на контактах разъёма
блока управления двигателем..

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 84
и "массой".

НОРМА:

Педаль газа полностью отпущена:

0,535

−

 0,735 В

Педаль газа полностью выжата:

4,5

−

 5,0 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 22 .

НЕТ :

Переходите к Этапу 21 .

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301196

2 1

3

4

AB

Разъём: BO06

B@06 (B)

Разъём со стороны жгута

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)
