Mitsubishi Lancer / Lancer Wagon. Руководство - часть 802
13B
-40
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

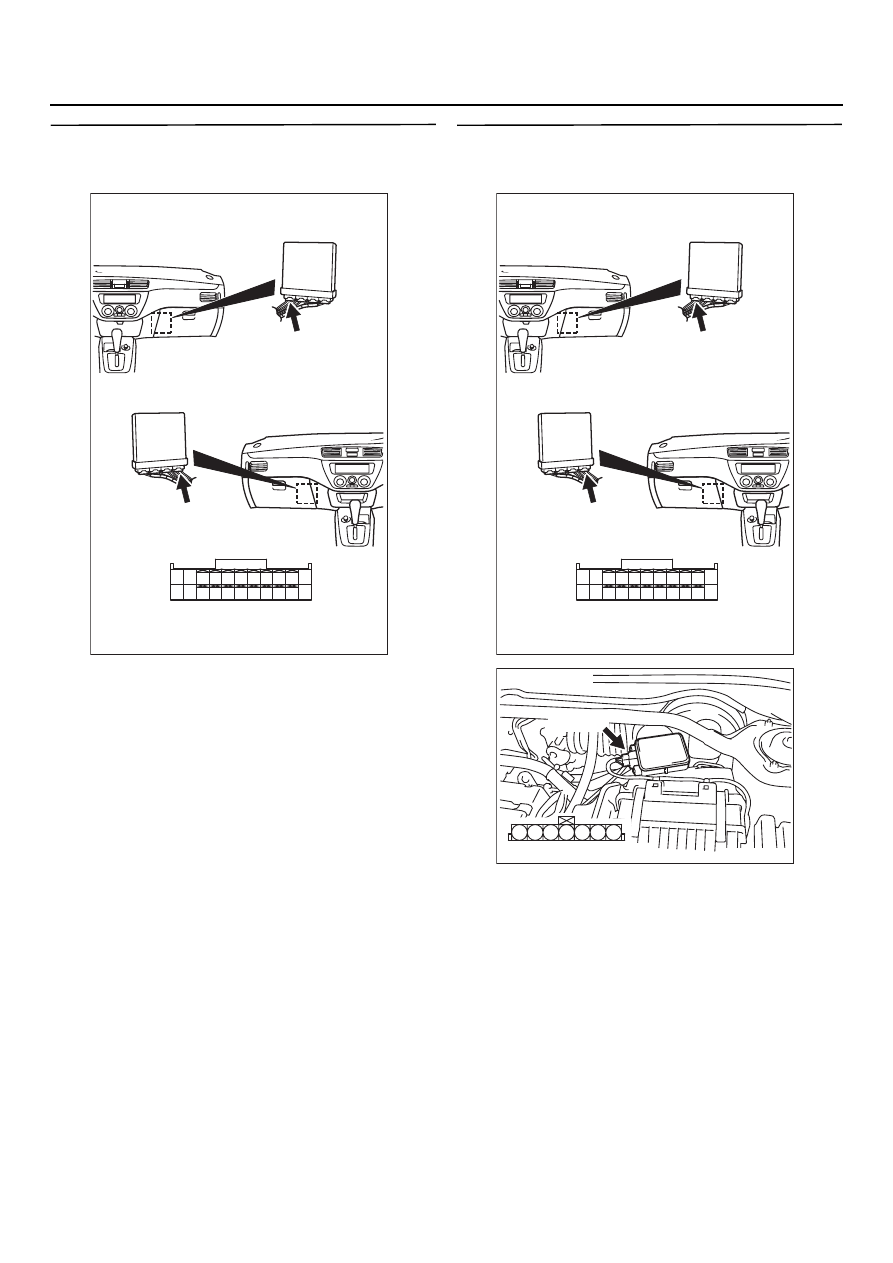

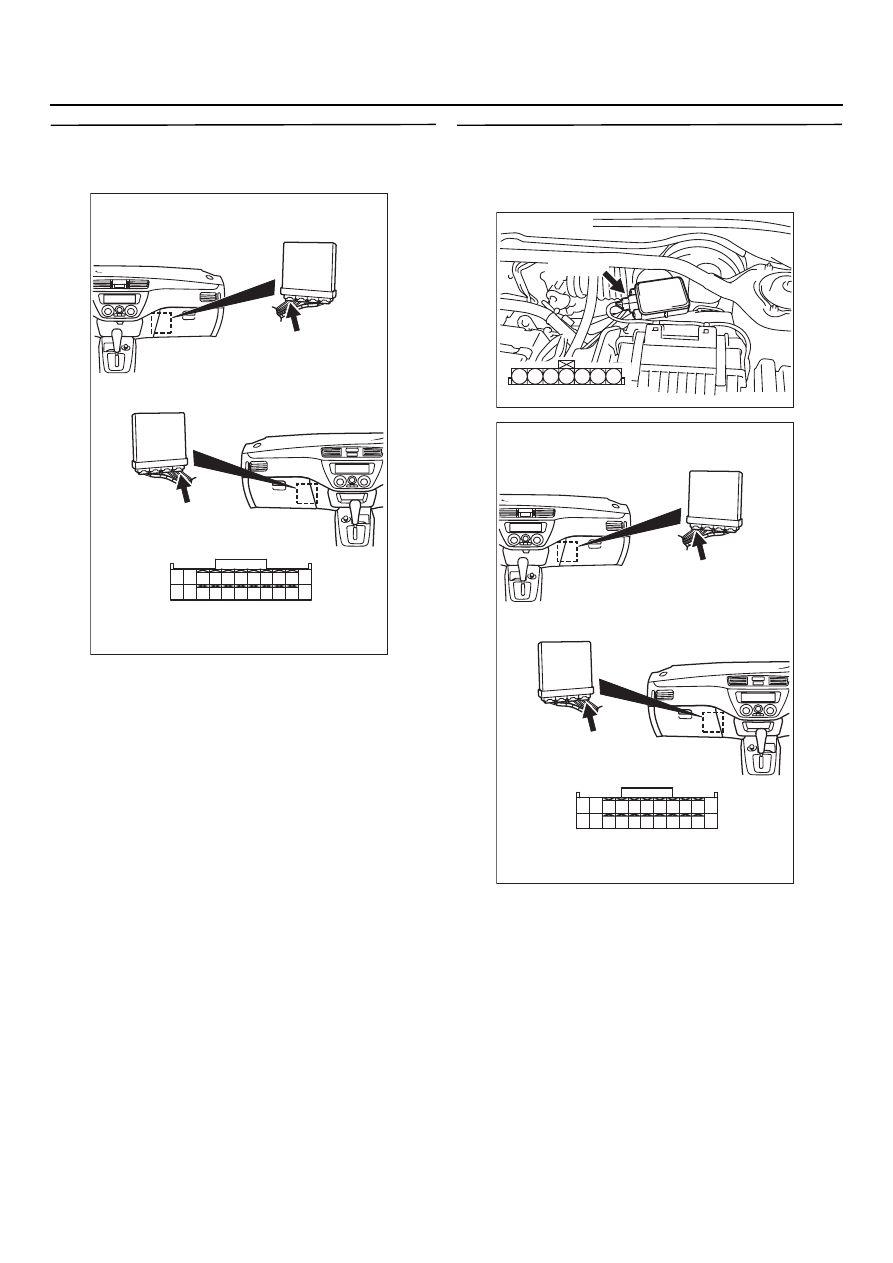

ЭТАП 15. Проверка электрического
разъёма: Разъём СO125 блока управления
двигателем
B: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
разъёмом B@08 (контакт № 5) датчика
расхода воздуха и разъёмом C@125
(контакт № 40) блока управления
двигателем.
•
Проверьте цепь "массы"
на предмет повреждения.
НЕТ :
Отремонтируйте или замените.

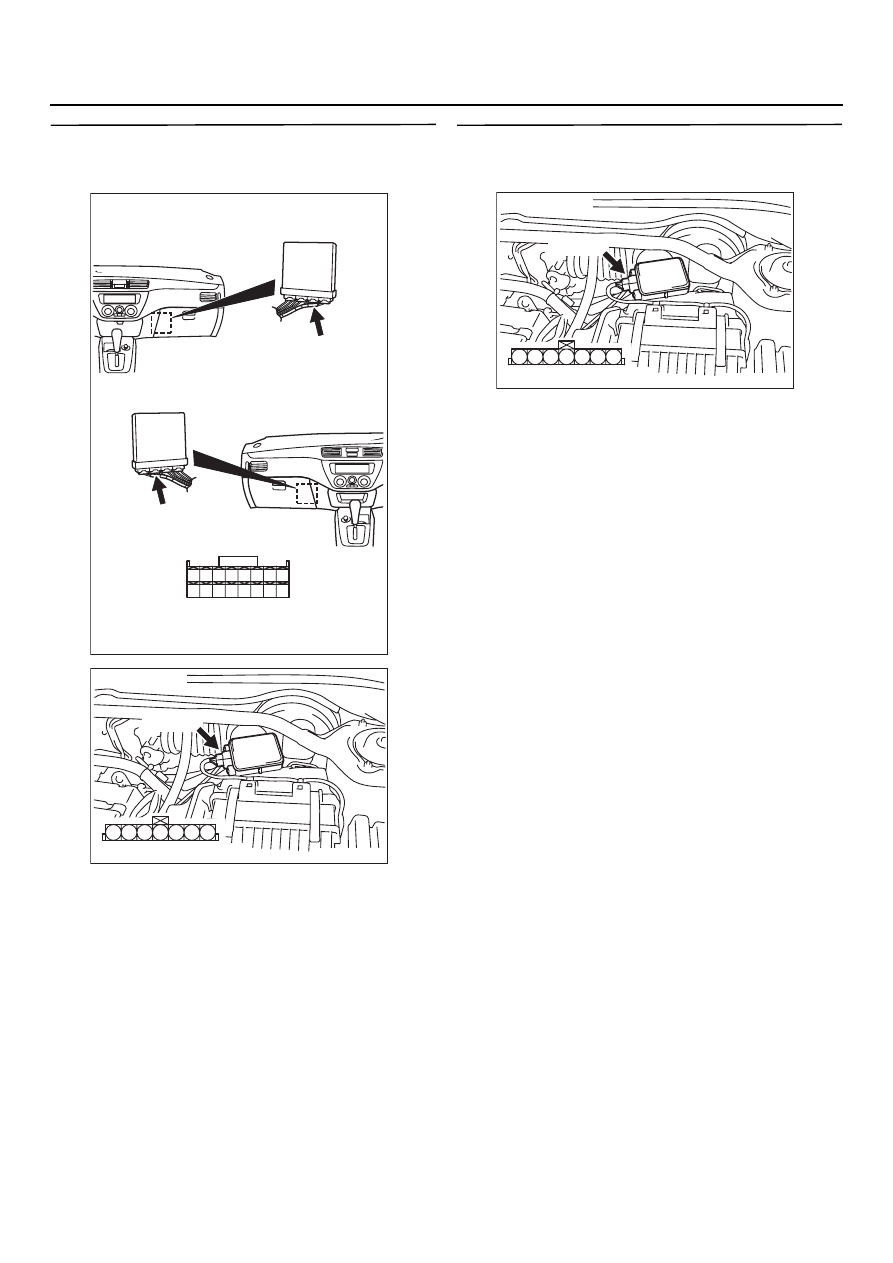

ЭТАП 16. Измерение напряжения
на контактах разъёма ВO08 датчика
расхода воздуха
•
Воспользуйтесь проверочным жгутом
MB991709, чтобы подключиться только
к контактам № 1, № 2 и № 5 и выполните
измерение на контактах проверочного жгута.
•
Положение ключа зажигания: "ON"
(включено).
•
Напряжение между контактом № 2
и "массой".
НОРМА:
На уровне моря: 3,8
−
4,2 В
На высоте 600 м: 3,5
−
3,9 В
На высоте 1 200 м: 3,3
−
3,7 В
На высоте 1 800 м: 3,0
−
3,4 В
B: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 19 .
НЕТ :
Переходите к Этапу 17 .
AK301227
343332
3635
37
42
45
31
39
38
46
40
41
43
44
AB

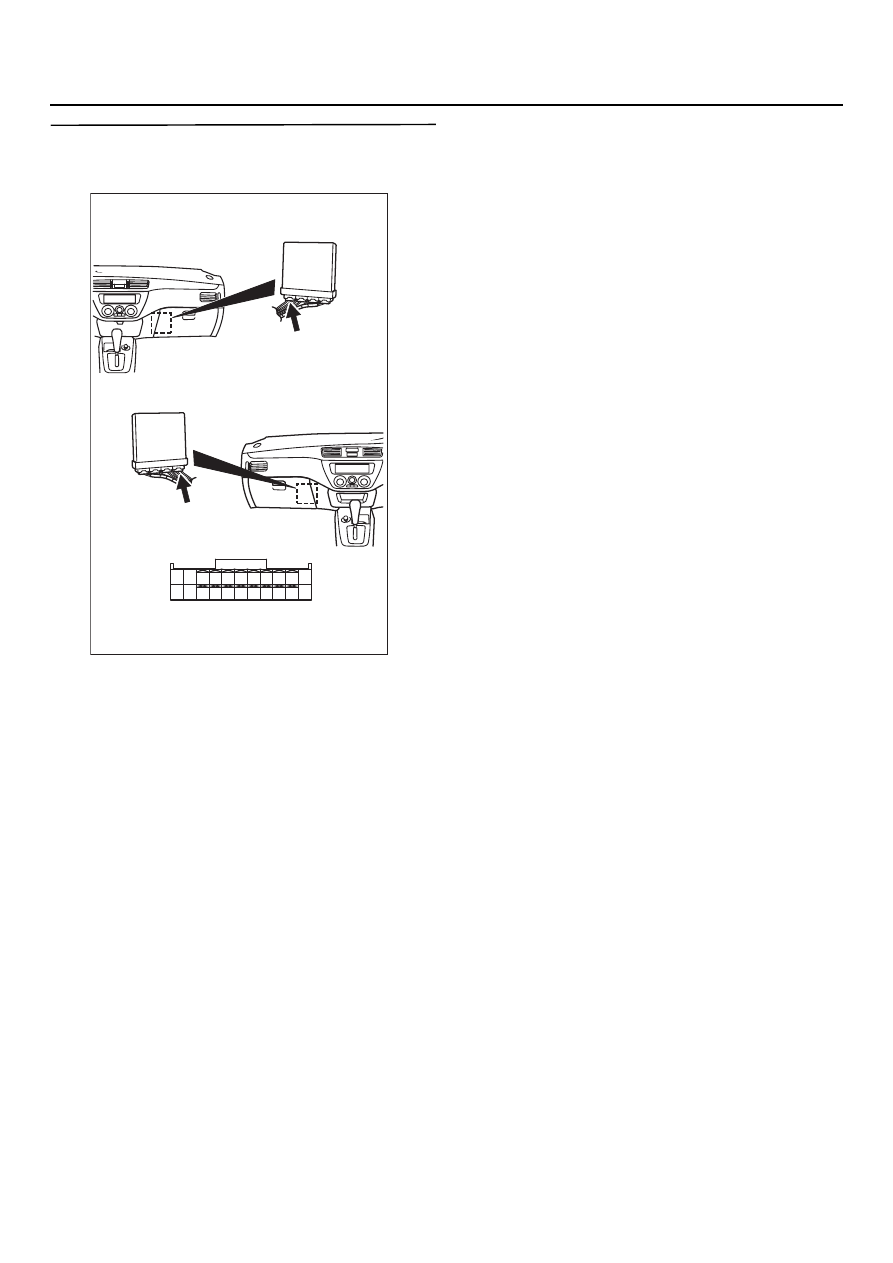

Разъём: CO125
C@125 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
C@125 (Y)
AK301193
3
4
5
1
2
6
7
AB
Разъём со стороны жгута
Разъём: BO08
B@08 (B)
AK301193
3
4
5
1
2
6
7
AB
Разъём со стороны жгута
Разъём: BO08
B@08 (B)
