Mitsubishi Lancer / Lancer Wagon. Руководство - часть 801

13B

-36

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

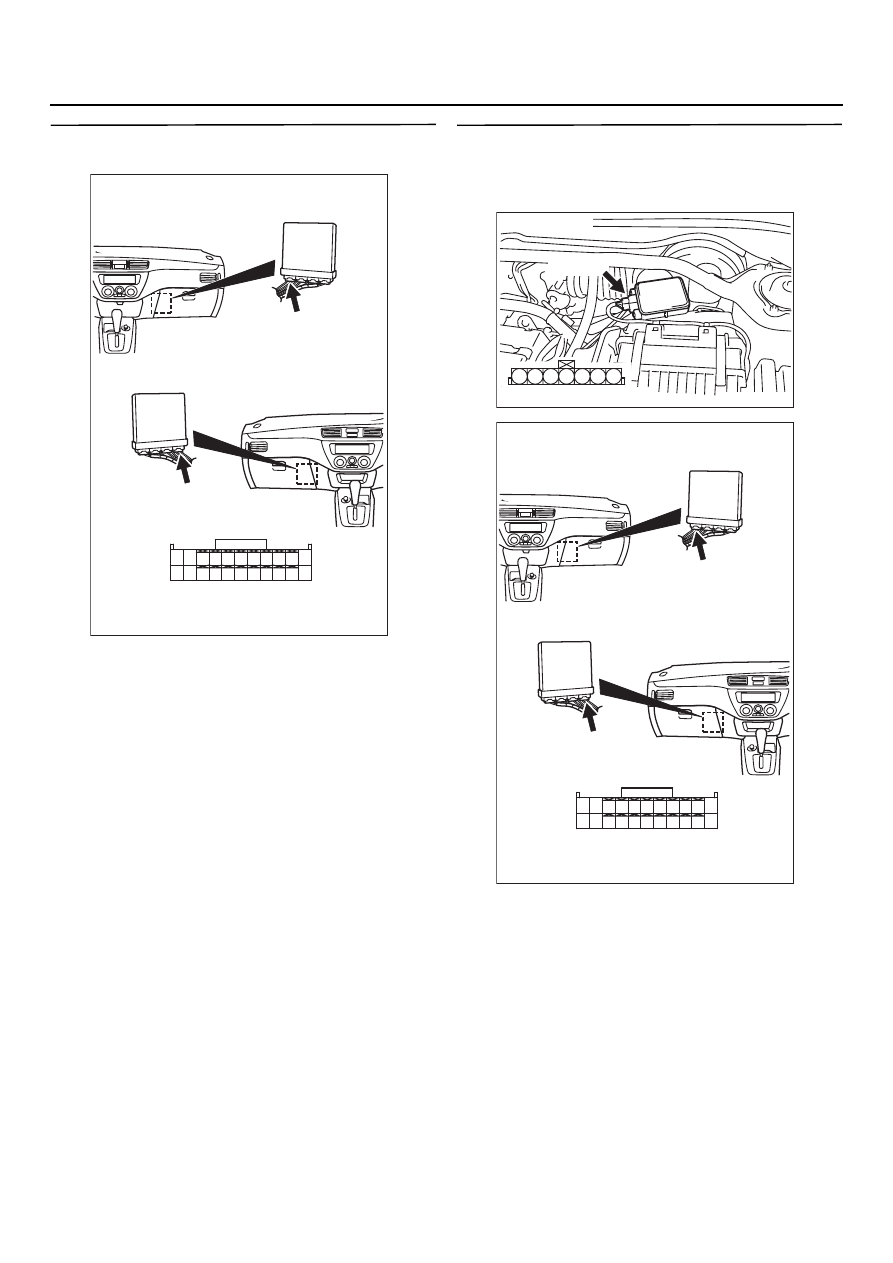

ЭТАП 6. Проверка электрического разъёма:
Разъём СO129 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 7. Проверьте жгут между разъёмом
BO08 (контакт № 1) датчика расхода воздуха
и разъёмом CO129 (контакт № 81) блока
управления двигателем

•

Проверьте цепь питания на предмет
короткого замыкания.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте.

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

13B

-37

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

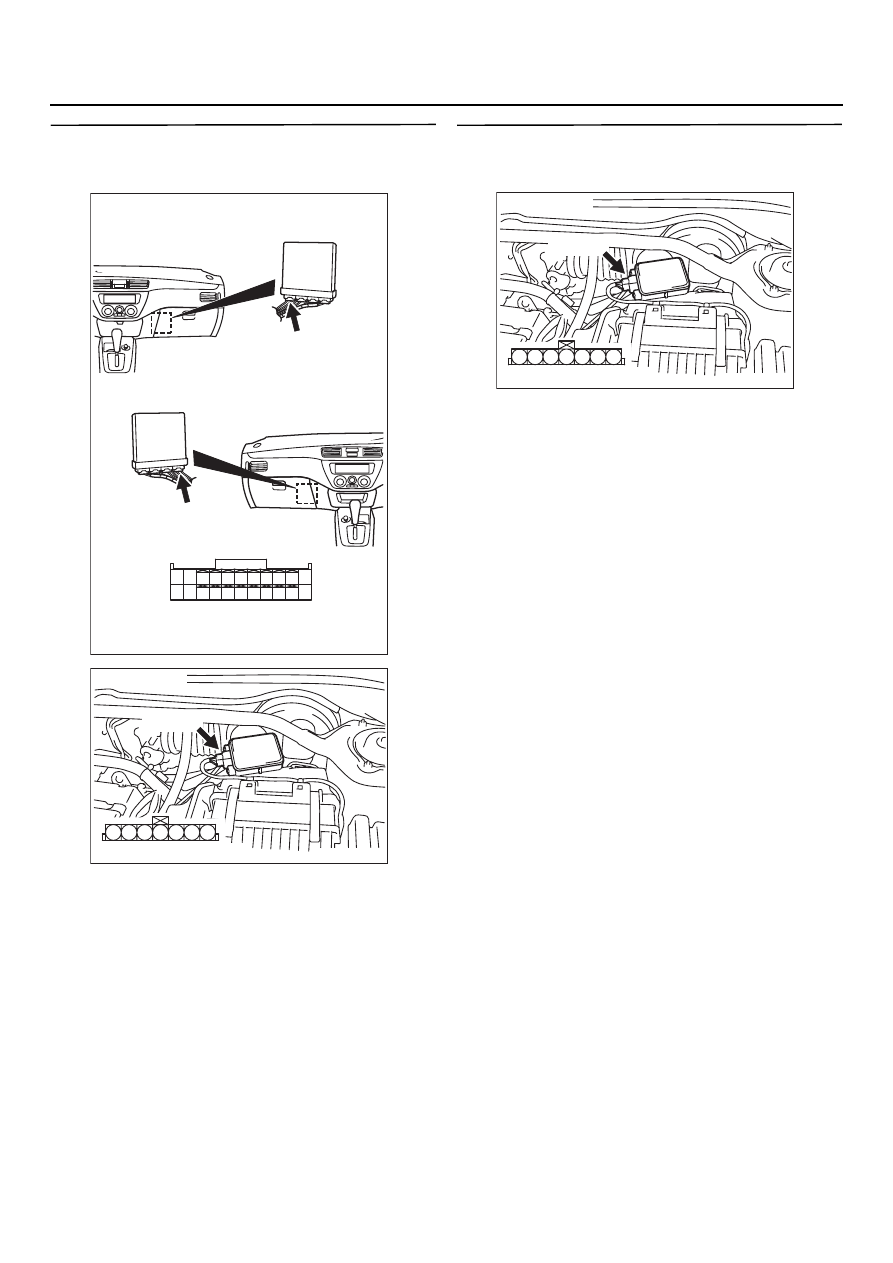

ЭТАП 8. База данных прибора MUTOII/III

•

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 25: Датчик атмосферного

давления

B: Результаты проверки удовлетворительны?

ДА :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем.

ЭТАП 9. Измерение сопротивления на
контактах разъёма ВO08 датчика расхода
воздуха

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Сопротивление между контактом № 5
и "массой".

НОРМА: 2 Ом или меньше

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Переходите к Этапу 10 .

ЭТАП 10. Проверка электрического
разъёма: Разъём СO125 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Отремонтируйте или замените.

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

13B

-38

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

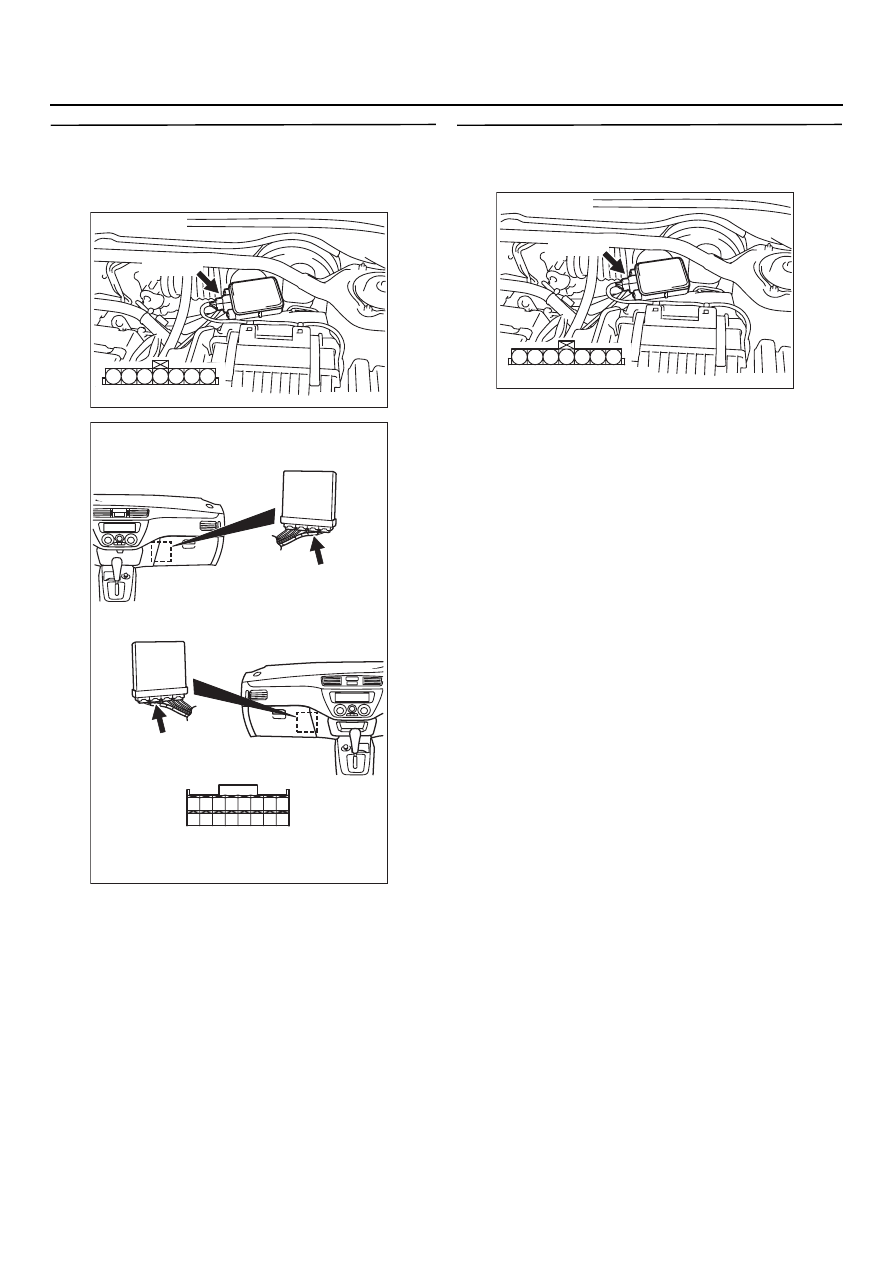

ЭТАП 11. Проверьте жгут между разъёмом
BO08 (контакт № 5) датчика расхода воздуха
и разъёмом CO125 (контакт № 40) блока
управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте.

ЭТАП 12. Измерение напряжения
на контактах разъёма ВO08 датчика
расхода воздуха

•

Воспользуйтесь проверочным жгутом
MB991709, чтобы подключиться только
к контактам № 1, № 2 и № 5 и выполните
измерение на контактах проверочного жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 1
и "массой".

НОРМА: 4,9

−

 5,1 В

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Переходите к Этапу 13 .

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301227

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CO125

C@125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@125 (Y)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

13B

-39

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

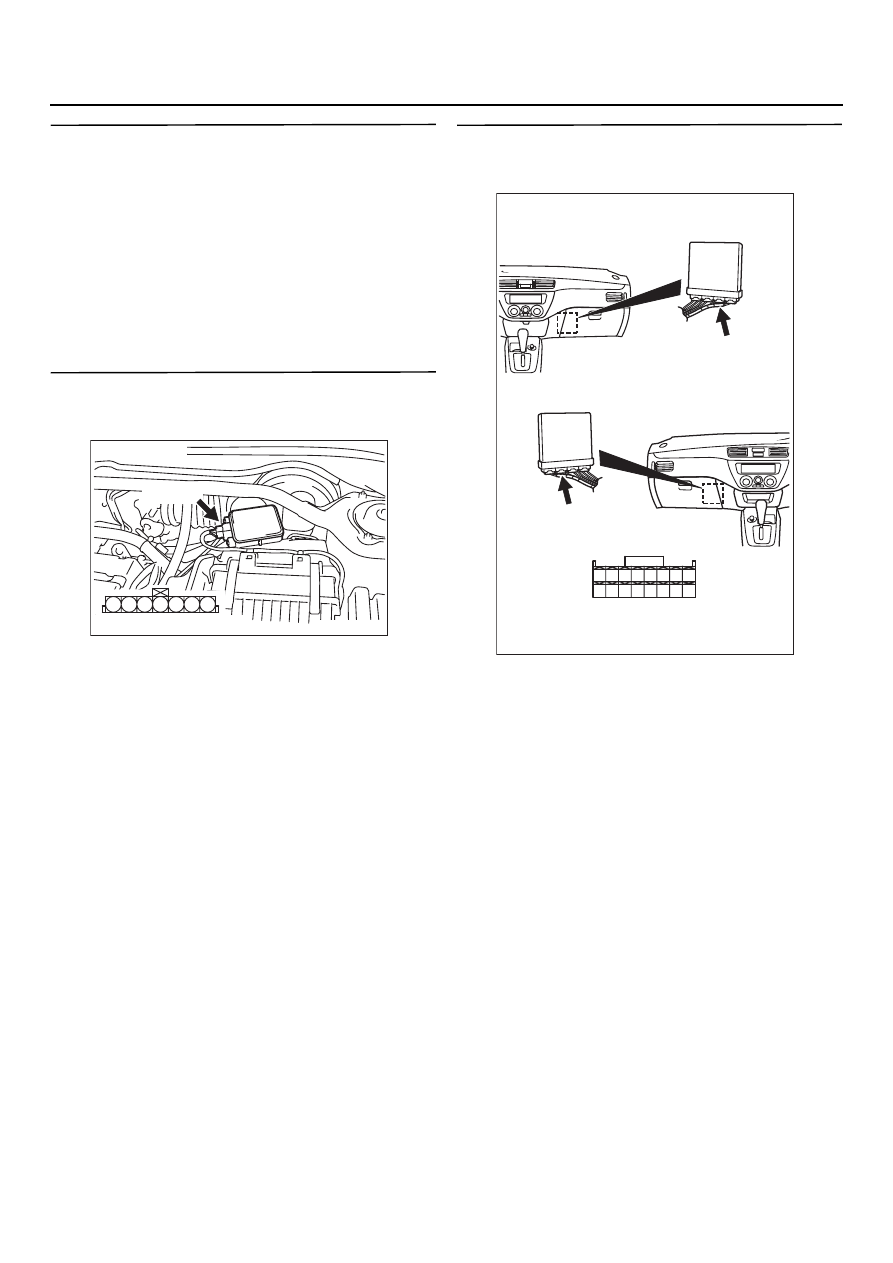

ЭТАП 13. Проверка электрического
разъёма: Разъём СO129 блока управления
двигателем

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом B@08 (контакт № 1) датчика
расхода воздуха и разъёмом C@129
(контакт № 81) блока управления
двигателем.

•

Проверьте цепь питания
на предмет повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 14. Измерение напряжения
на контактах разъёма ВO08 датчика
расхода воздуха

•

Воспользуйтесь проверочным жгутом
MB991709, чтобы подключиться только
к контактам № 1, № 2 и № 5 и выполните
измерение на контактах проверочного жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 5
и "массой".

НОРМА: 0,5 В или менее

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Переходите к Этапу 15 .

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)

AK301193

3

4

5

1

2

6

7

AB

Разъём со стороны жгута

Разъём: BO08

B@08 (B)
