Mitsubishi Lancer / Lancer Wagon. Руководство - часть 777
13A
-392
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 7. Измерение напряжения
на контактах разъёмов BQ104 и BQ113
катушек зажигания
•
Отсоедините разъём и измерьте напряжение
со стороны жгута.
•
Двигатель: Прокручивание
•
Напряжение между контактом № 3
и "массой".
НОРМА: 0,5
−
4,0 В
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 13 .
НЕТ :
Переходите к Этапу 8 .
ЭТАП 8. Проверка напряжения на разъёме
СQ123 блока управления двигателем <МКП>
или СQ122 блока управления двигателем /
коробкой передач <АКП>
•
Измерьте напряжение на контактах блока
управления двигателем <МКП> или
двигателем/коробкой передач <АКП>.
•
Отсоедините разъёмы BK104 и BK113
катушек зажигания.
•
Двигатель: Прокручивание
•
Напряжение между контактом № 10 <МКП>
или контактом № 11 <АКП> и "массой",
а также K между контактом 23 <МКП>
или контактом № 12 <АКП> и "массой".
НОРМА: 0,5
−
4,0 В
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 9 .
НЕТ :
Переходите к Этапу 10 .

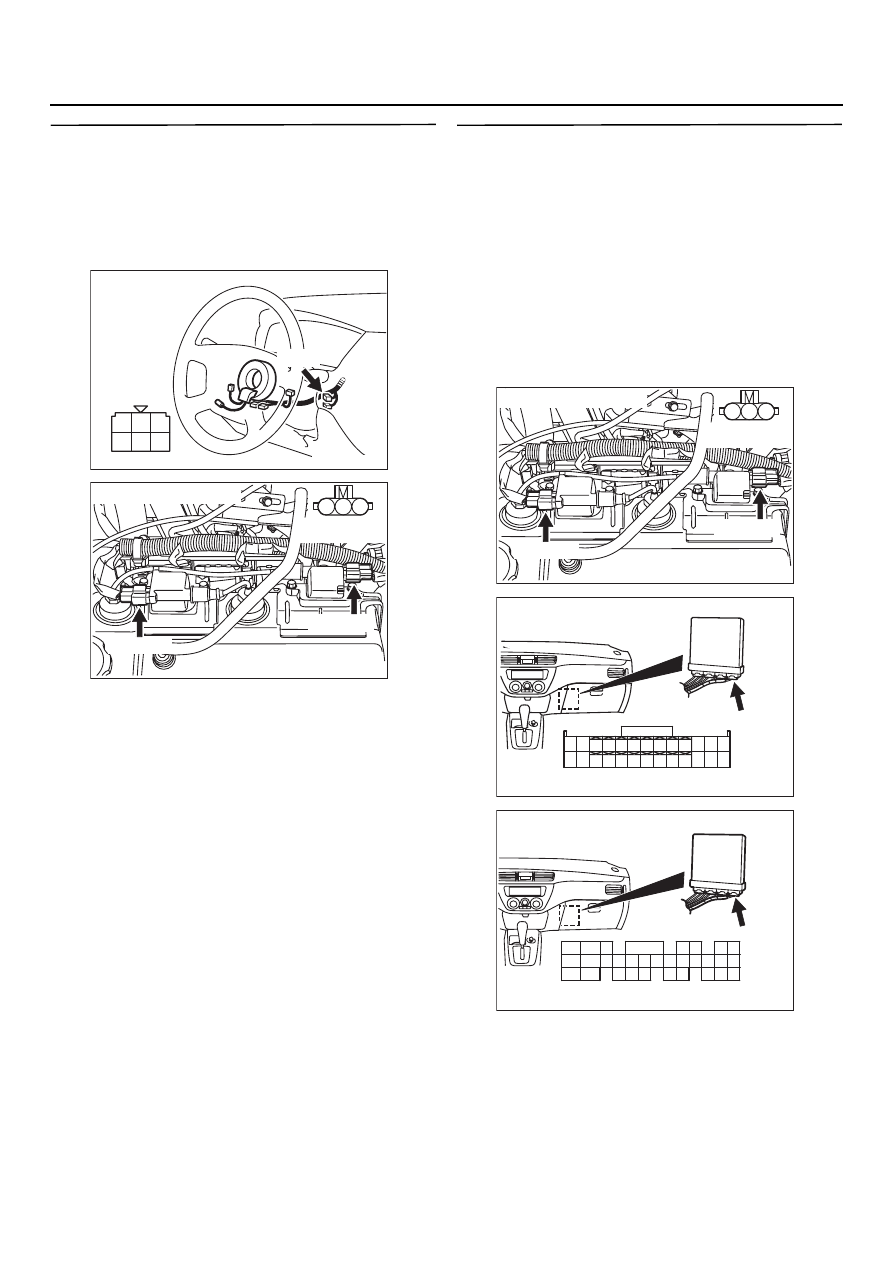

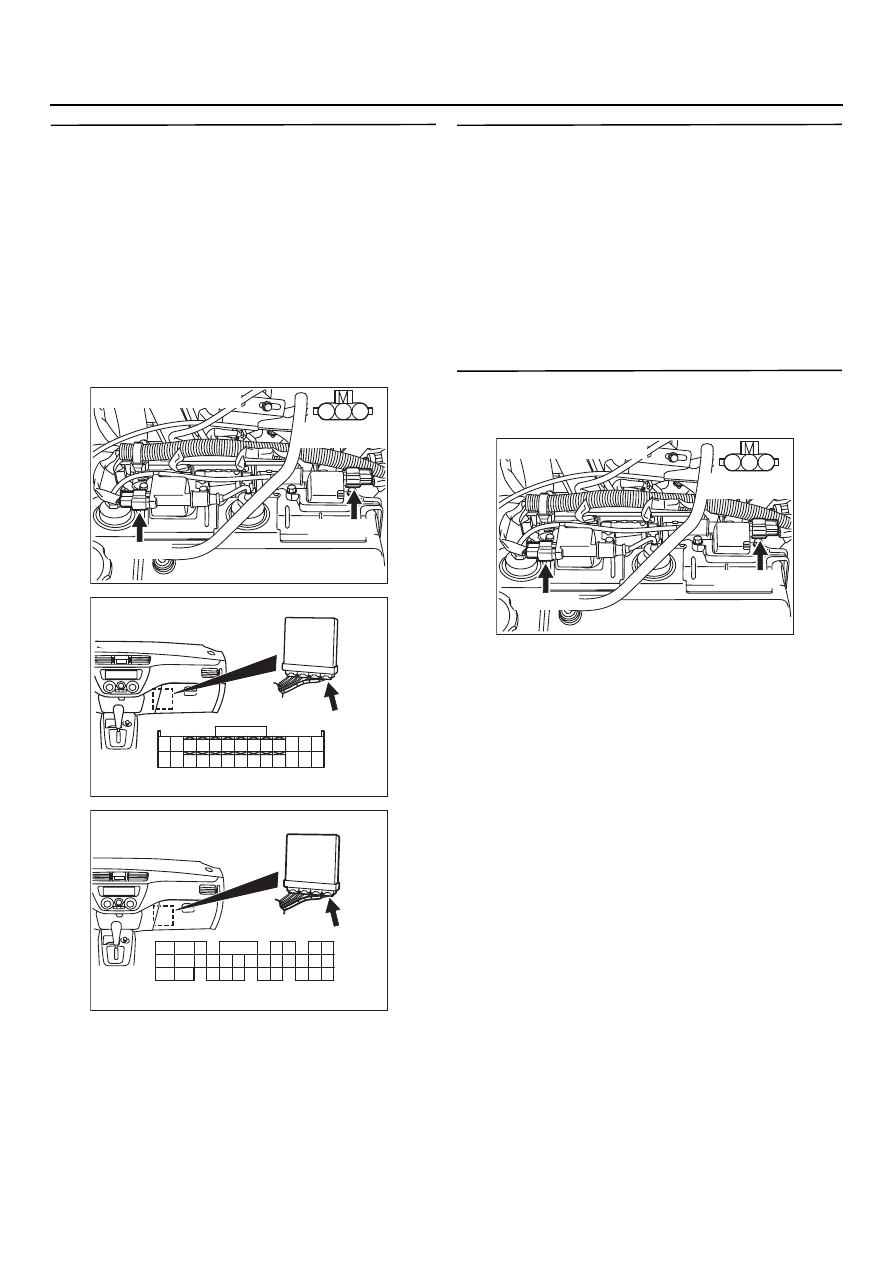

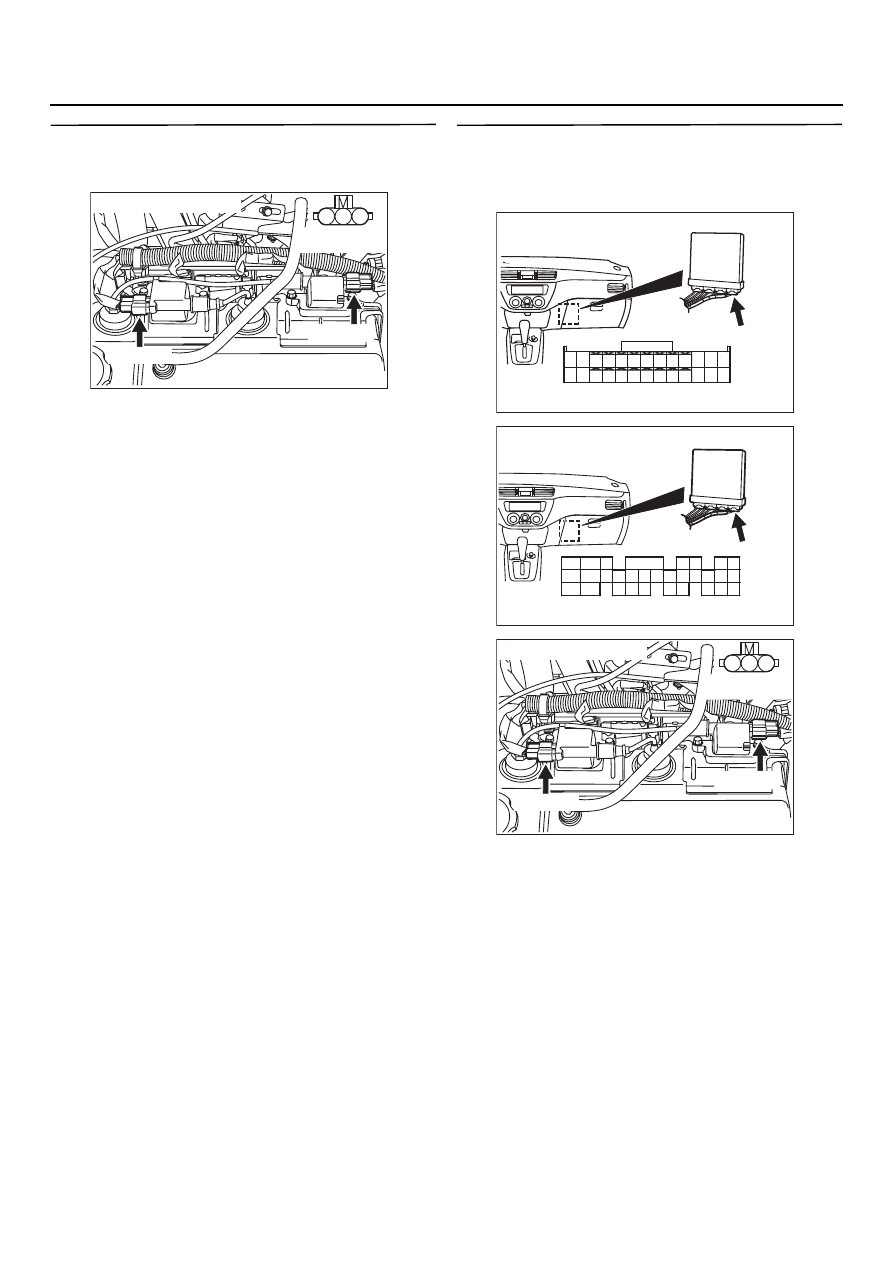

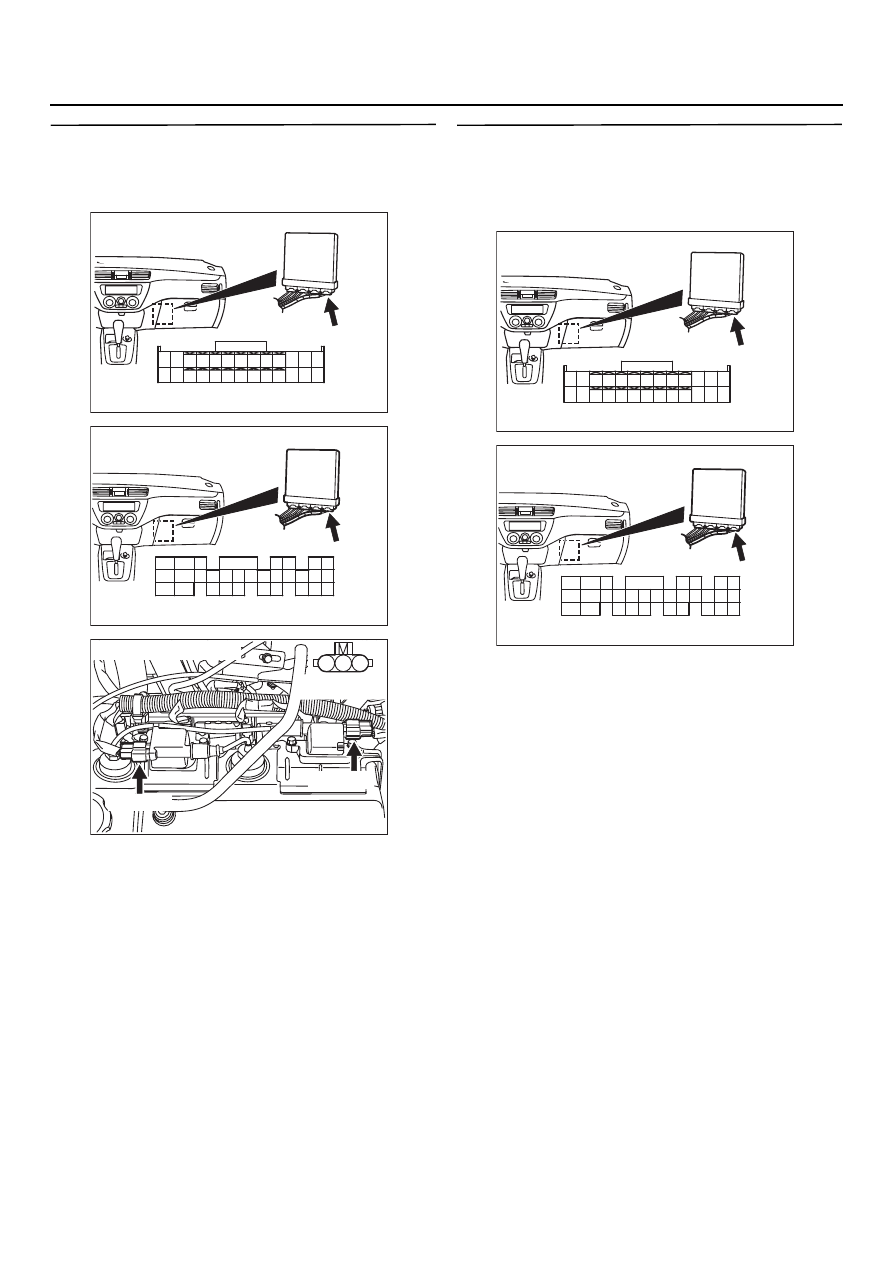

AK301352
1
2
3
AB
Разъёмы: BQ104, BQ113
BK113 (GR)
BK104 (GR)
Разъём
со стороны жгута
AK302352
1
14
4
19
5
22
6
17
8
15
9
18
7
20
16
2
1312
23
24
25
26
21
3
10
11
AB
Разъём: CQ123
CK123 (Y)
Разъём со стороны жгута
AK302358
80
87
81
94
85
82
84
93
86
98
99
74
92
73
83
88
91
95
97 96
100
89
78
71
90
76
77
75
72
79
CK122 (GR)
Разъём: CQ122
AB
Разъём со стороны жгута
AK301352
1
2
3
AB
Разъёмы: BQ104, BQ113
BK113 (GR)
BK104 (GR)
Разъём
со стороны жгута
