Mitsubishi Lancer / Lancer Wagon. Руководство - часть 732





13A

-212

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

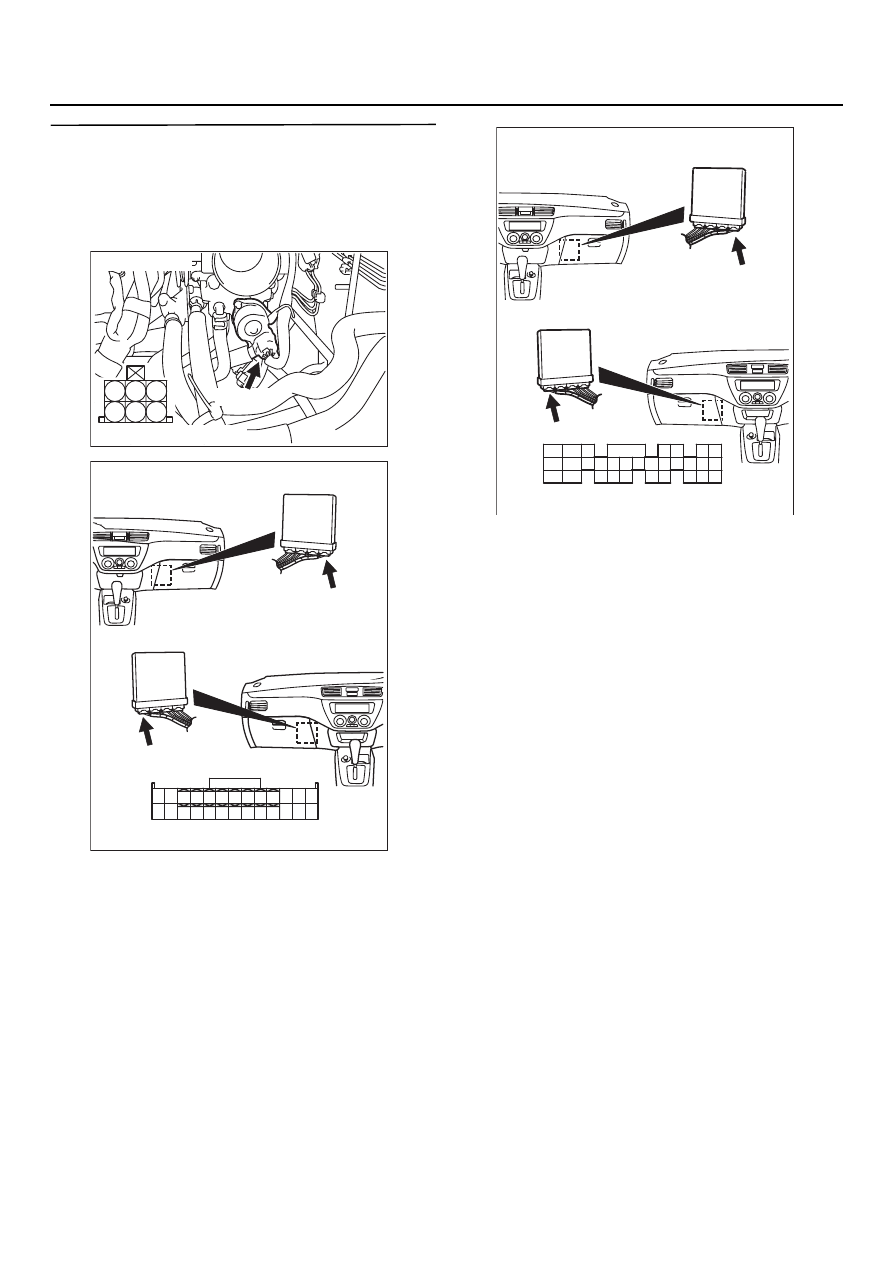

ЭТАП 8. Проверьте жгут между разъёмом
ВQ103 привода регулятора холостого хода
и разъёмом СQ123 блока управления
двигателем <МКП> или СQ122 блока
управления двигателем/коробкой передач
<АКП>

1. Жгут между контактом № 1 в разъёме

привода регулятора холостого хода
и контактом № 4 разъёма блока управления
двигателем <МКП> или контакта № 14
разъёма блока управления
двигателем/коробкой передач <АКП>.

2. Жгут между контактом № 3 в разъёме

привода регулятора холостого хода
и контактом № 17 разъёма блока управления
двигателем <МКП> или контакта № 28
разъёма блока управления
двигателем/коробкой передач <АКП>.

3. Жгут между контактом № 4 в разъёме

привода регулятора холостого хода
и контактом № 5 разъёма блока управления
двигателем <МКП> или контакта № 15
разъёма блока управления
двигателем/коробкой передач <АКП>.

4. Жгут между контактом № 6 в разъёме

привода регулятора холостого хода
и контактом № 18 разъёма блока управления
двигателем <МКП> или контакта № 29
разъёма блока управления двигателем /
коробкой передач <АКП>.

Проверьте цепь сигнала (вывод) на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте.

AK301147

1

2

3

4

5

6

AB

Разъём: BQ103

BK103 (B)

Разъём со стороны жгута

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-213

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

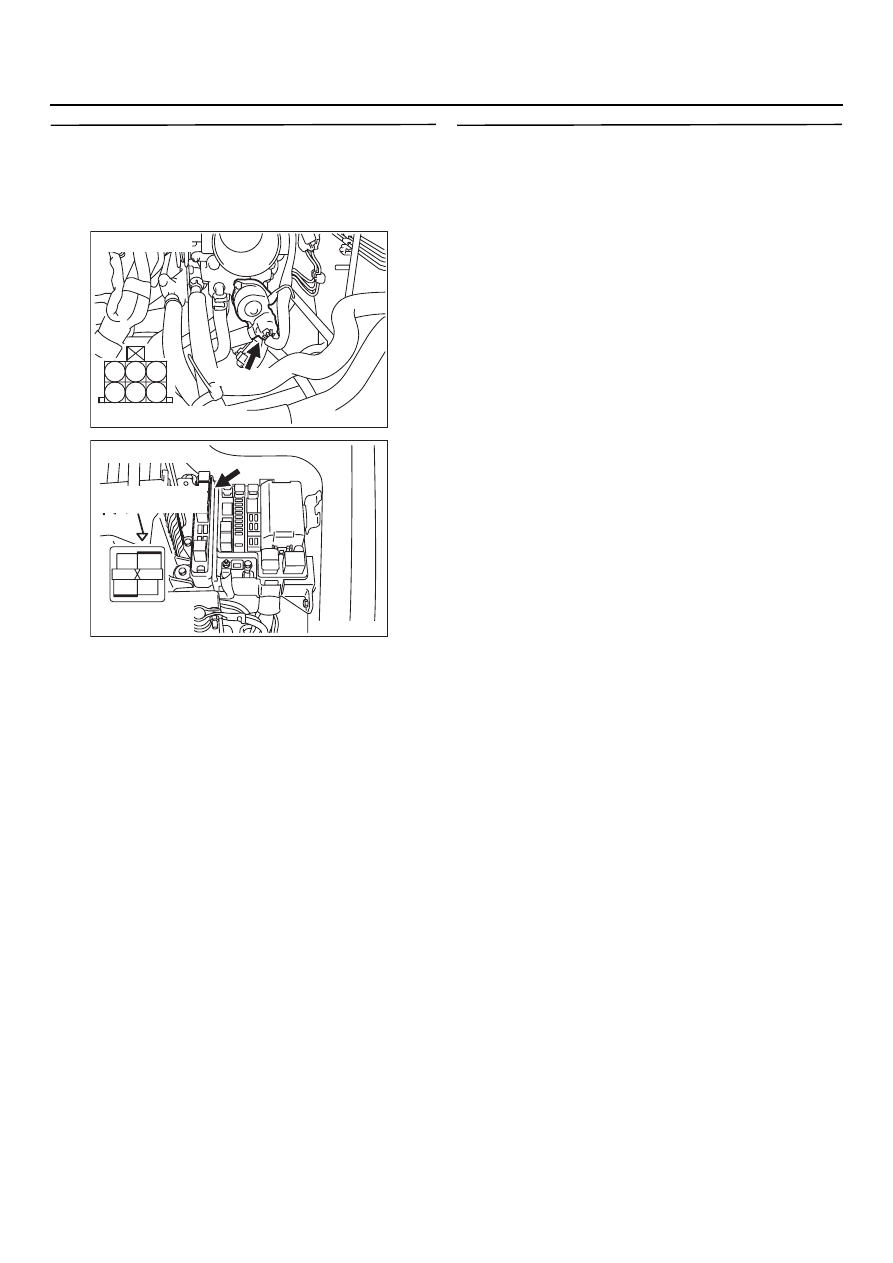

ЭТАП 9. Проверьте жгут между разъёмом
ВQ103 (контакт № 2 или № 5) привода
регулятора холостого хода и разъёмом
ВQ16Х (контакт № 4) разъёма реле системы
управления

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточный разъём

C!12

*1

 или C!134

*2

 и, если нужно,

отремонтируйте.

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Отремонтируйте.

ЭТАП 10. База данных прибора MUTQII/III

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 45: Положение привода

регулятора регулятора холостого хода

В: Результаты проверки удовлетворительны?

ДА :

Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>.

AK301147

1

2

3

4

5

6

AB

Разъём: BQ103

BK103 (B)

Разъём со стороны жгута

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

13A

-214

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Код № P0513: Цепь иммобилайзера

57 58

60 61

53

52

51

55

54

56

59

62

1

2

3 4 5 6 7

101

108

121

102

109

122123

103

111

110

104

112113

124

106

119

129

107

120

130

125

114115

126

116

127

117

128

105

118

2

1

3 4

AK301148

3

7

21

CK202

MU801547

Цепь иммобилайзера

Блок управления (контроллер)
иммобилайзером

RKW

RKW

CK202K1

Цветовая кодировка проводов
B : Черный     LG : БледноKзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

CK13 (*3) или CK137 (*4)

51 (*1) или
111 (*2)

Блок управления двигателем (МКП)

или

двигателем/коробкой передач (АКП)

CK127 (*1)

(MU801820)

CK128 (*2)

(MU803783)

ПРИМЕЧАНИЕ
*1: Механическая коробка передач (МКП)
*2: Автоматическая коробка передач (АКП)
*3: Автомобили с левосторонним управлением
*4: Автомобили с правосторонним управлением

CK202K1

AC

13A

-215

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ВКЛЮЧЕНИЕ В СХЕМУ

Происходит обмен сигналами между
иммобилайзером (контакт № 7) и блоком
управления двигателем (контакт № 51)
<МКП> или блоком управления двигателем /
коробкой передач (контакт № 111) <АКП>.

НАЗНАЧЕНИЕ

Блок управления двигателем <МКП>
или двигателем/коробкой передач <АКП>
обменивается сигналами с иммобилайзером
для подтверждения достоверности кода
ключа зажигания.

NOTE: .

Если зарегистрированные ключи
зажигания во время запуска двигателя
окажутся рядом друг с другом, то
возникшие радиопомехи могут привести
к записи этого кода неисправности.

Это код неисправности может быть
показан при обучении ключа.

АНАЛИЗ НЕИСПРАВНОСТИ

Условия для проверки

Положение ключа зажигания: "ON"
(включено).

Критерий оценки

Обнаружен сбой связи между
иммобилайзером и блоком управления
двигателем <A/T> или двигателем /
коробкой передач <A/T>.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Обрыв или короткое замыкание в цепи
иммобилайзера или плохой контакт
в разъёме.

Отказ иммобилайзера.

Отказ блока управления двигателем <МКП>.

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

NOTE: .

*1: Автомобили с левосторонним

расположением рулевого колеса

*2: Автомобили с правосторонним

расположением рулевого колеса

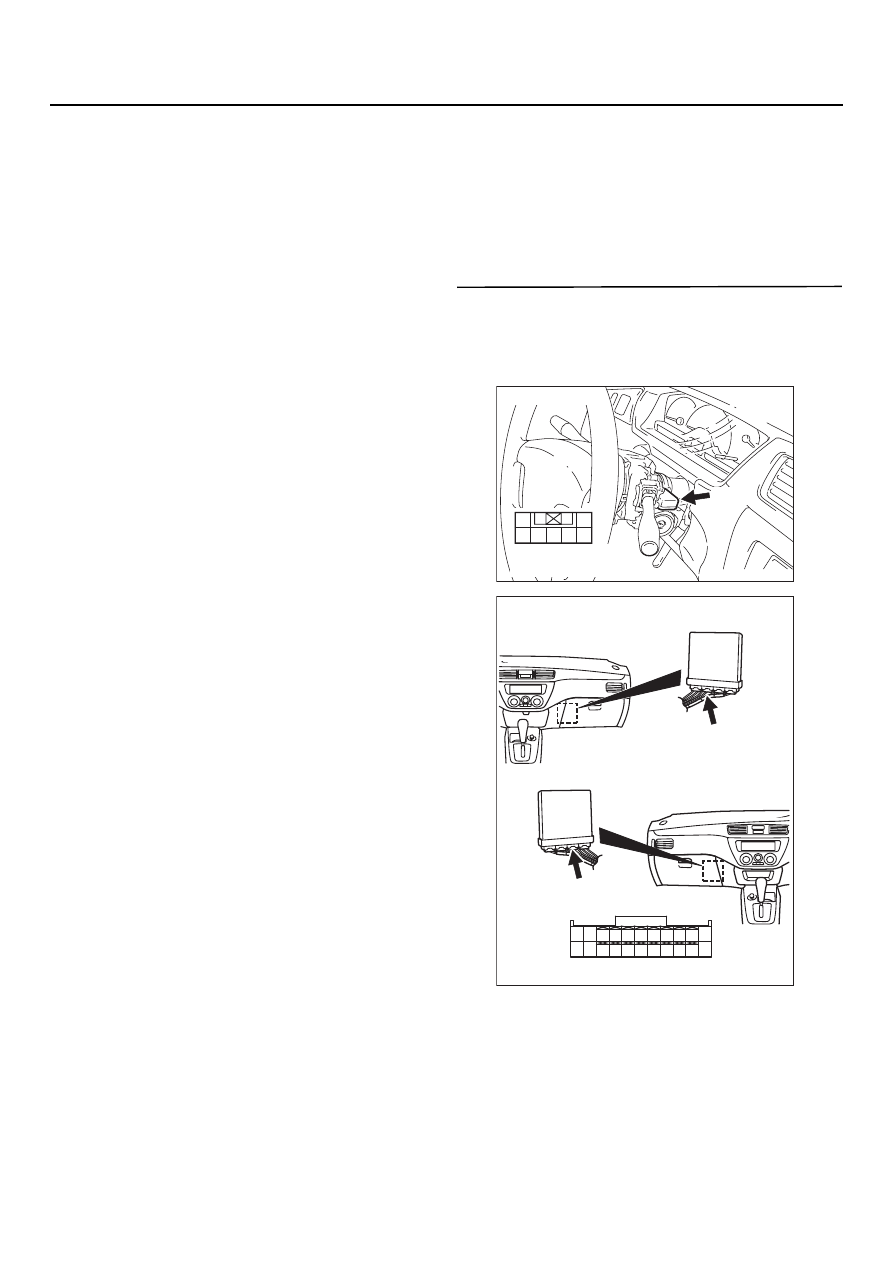

ЭТАП 1. Проверка электрического разъёма:
Разъёмы СQ202 иммобилайзера и СQ127 Q
блока управления двигателем <МКП>
или СQ128 Q блока управления двигателем /
коробкой передач <АКП>

AK301149

2

1

7 6 5 4 3

AB

Разъём
со стороны жгута

Разъём: CQ202

CK202

AK301126

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ127

CK127 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK127 (Y)
