13A

-208

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 1. База данных прибора MUTQII/III

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 45: Положение привода

регулятора регулятора холостого хода

В: Результаты проверки удовлетворительны?

ДА :

Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",

CTP.00-6

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. Проверка электрического разъёма:
Разъём ВQ103 привода регулятора
холостого хода

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 3. Проверка собственно привода
регулятора холостого хода

Проверьте собственно привод регулятора
холостого хода (См.

CTP.13A-446

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Замените привод регулятора холостого
хода.

ЭТАП 4. Измерение напряжения на
контактах разъёма ВQ103 привода
регулятора холостого хода

Отсоедините разъём и измерьте напряжение
со стороны жгута.

Положение ключа зажигания: "ON"
(включено).

Напряжение между контактом № 2
и "массой" и между контактом № 5
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Переходите к Этапу 5 .

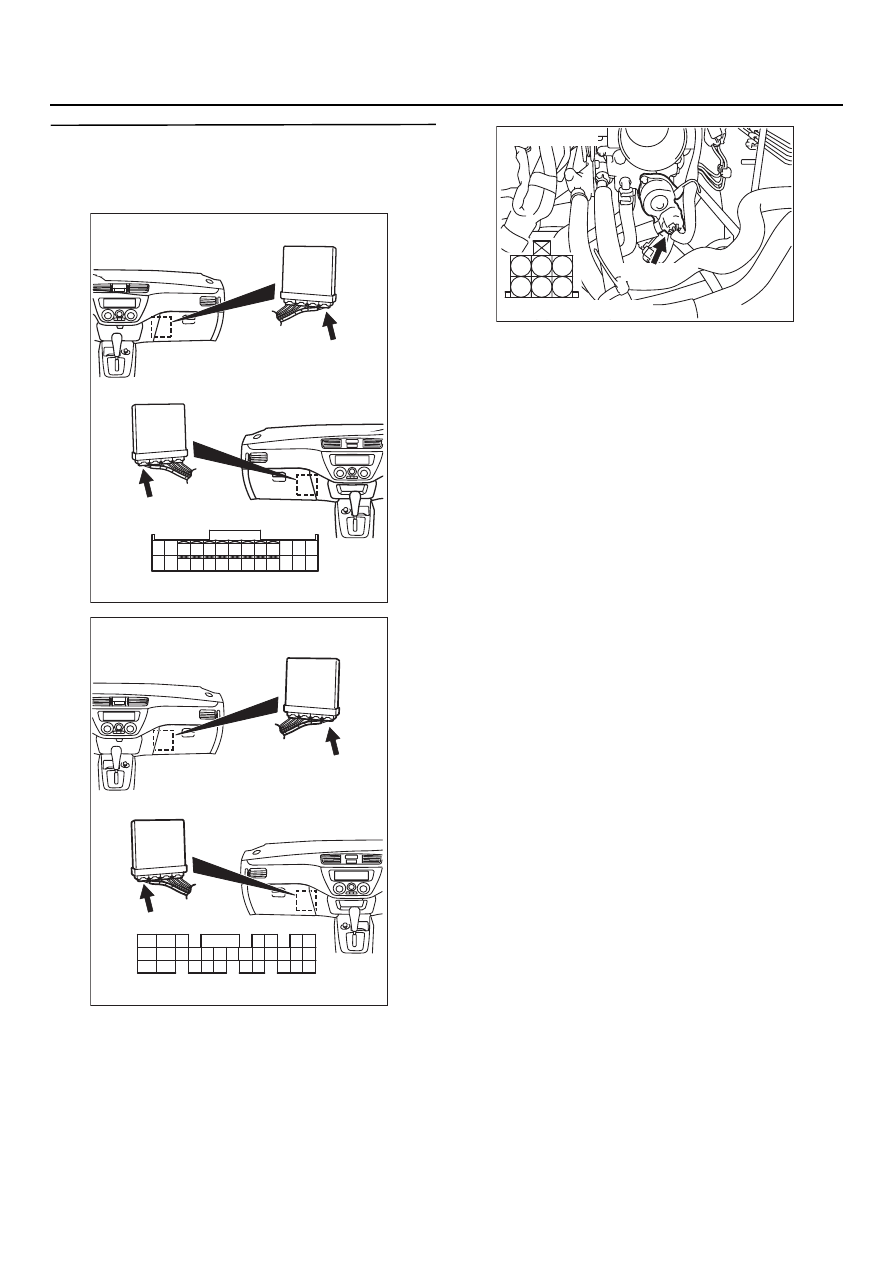

AK301147

1

2

3

4

5

6

AB

Разъём: BQ103

BK103 (B)

Разъём со стороны жгута

AK301147

1

2

3

4

5

6

AB

Разъём: BQ103

BK103 (B)

Разъём со стороны жгута

13A

-209

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 5. Проверка электрического разъёма:
Разъём ВQ16Х реле системы управления

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточный разъём

CK12

*1

 или CK134

*2

, и, если нужно,

отремонтируйте. Если промежуточный
разъём исправен, то проверьте
и отремонтируйте жгут между разъёмом
ВK103 (контакт № 2 или № 5) привода
регулятора холостого хода и разъёмом
ВK16Х (контакт № 4) разъёма реле
системы управления.

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

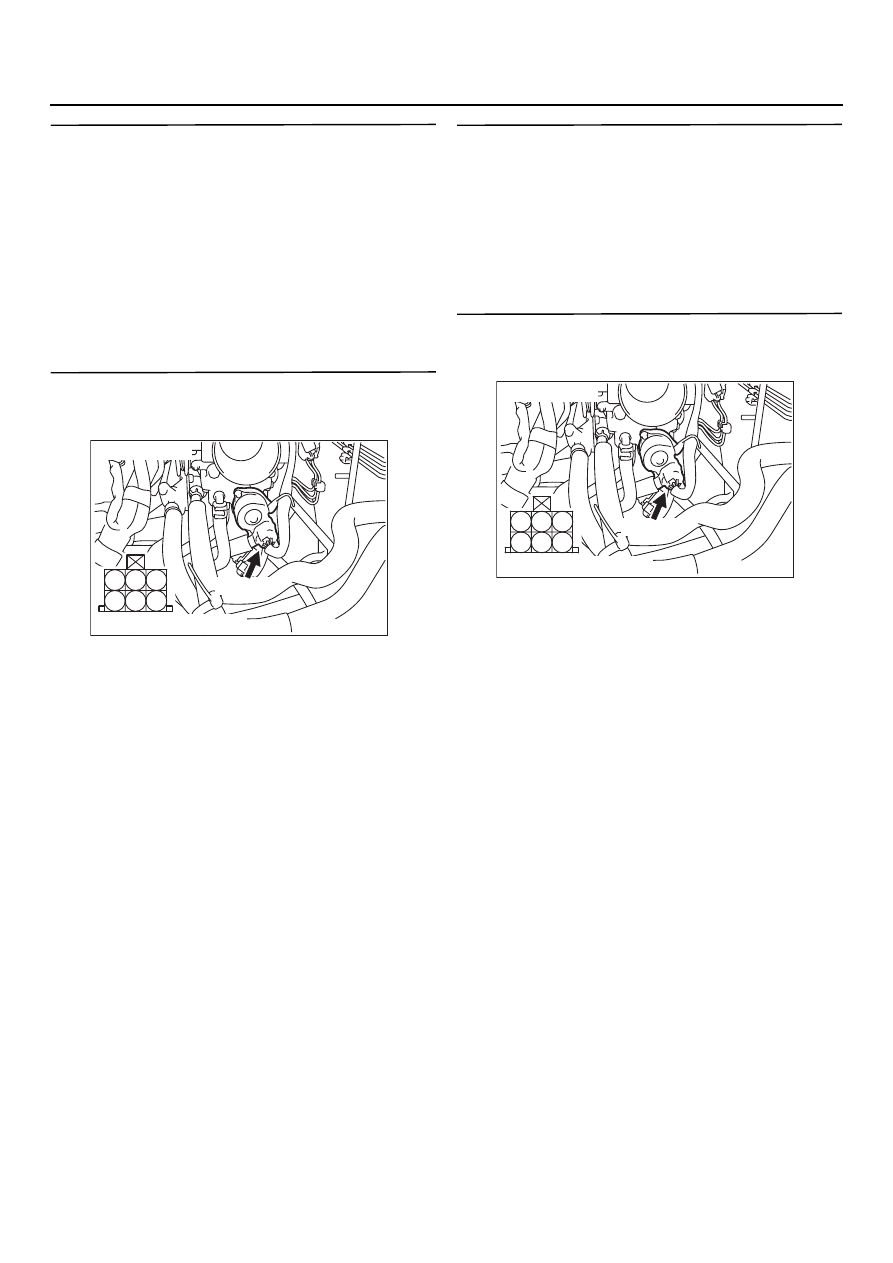

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

AK301147

1

2

3

4

5

6

AB

Разъём: BQ103

BK103 (B)

Разъём со стороны жгута

13A

-210

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 6. Проверка напряжения на разъёме
СQ123 блока управления двигателем <МКП>
или СQ122 блока управления двигателем /
коробкой передач <АКП>

Отсоедините разъём и измерьте напряжение
со стороны жгута.

Положение ключа зажигания: "ON"
(включено)

Измерьте напряжение между контактами
№ 4 <МКП> или № 14 <АКП> и "массой", № 5
<МКП> или № 15 <АКП> и "массой", № 17
<МКП> или № 18 <АКП> и "массой" и № 18
<МКП> или № 29 <АКП> и "массой"

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Проверьте и отремонтируйте жгут
между разъёмом ВK103 привода
регулятора холостого хода и разъёмом
СK123 блока управления двигателем
<МКП> или СK122 блока управления
двигателем/коробкой передач <АКП>.

1. Жгут между контактом № 1

в разъёме привода регулятора
холостого хода и контактом № 4
разъёма блока управления
двигателем <МКП> или контакта
№ 14 разъёма блока управления
двигателем/коробкой передач
<АКП>.

2. Жгут между контактом № 3

в разъёме привода регулятора
холостого хода и контактом № 17
разъёма блока управления
двигателем <МКП> или контакта
№ 28 разъёма блока управления
двигателем/коробкой передач
<АКП>.

3. Жгут между контактом № 4

в разъёме привода регулятора
холостого хода и контактом № 5
разъёма блока управления
двигателем <МКП> или контакта
№ 15 разъёма блока управления
двигателем/коробкой передач
<АКП>.

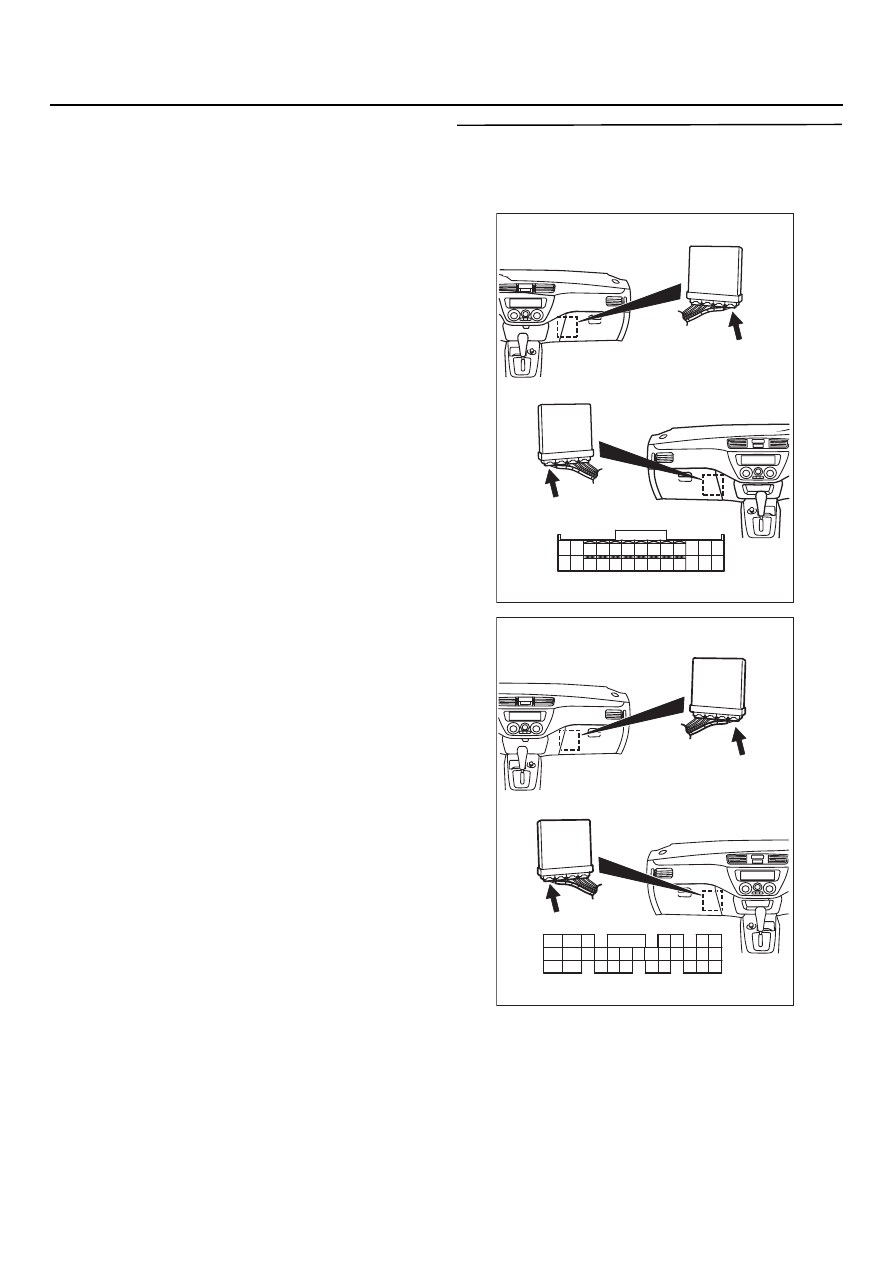

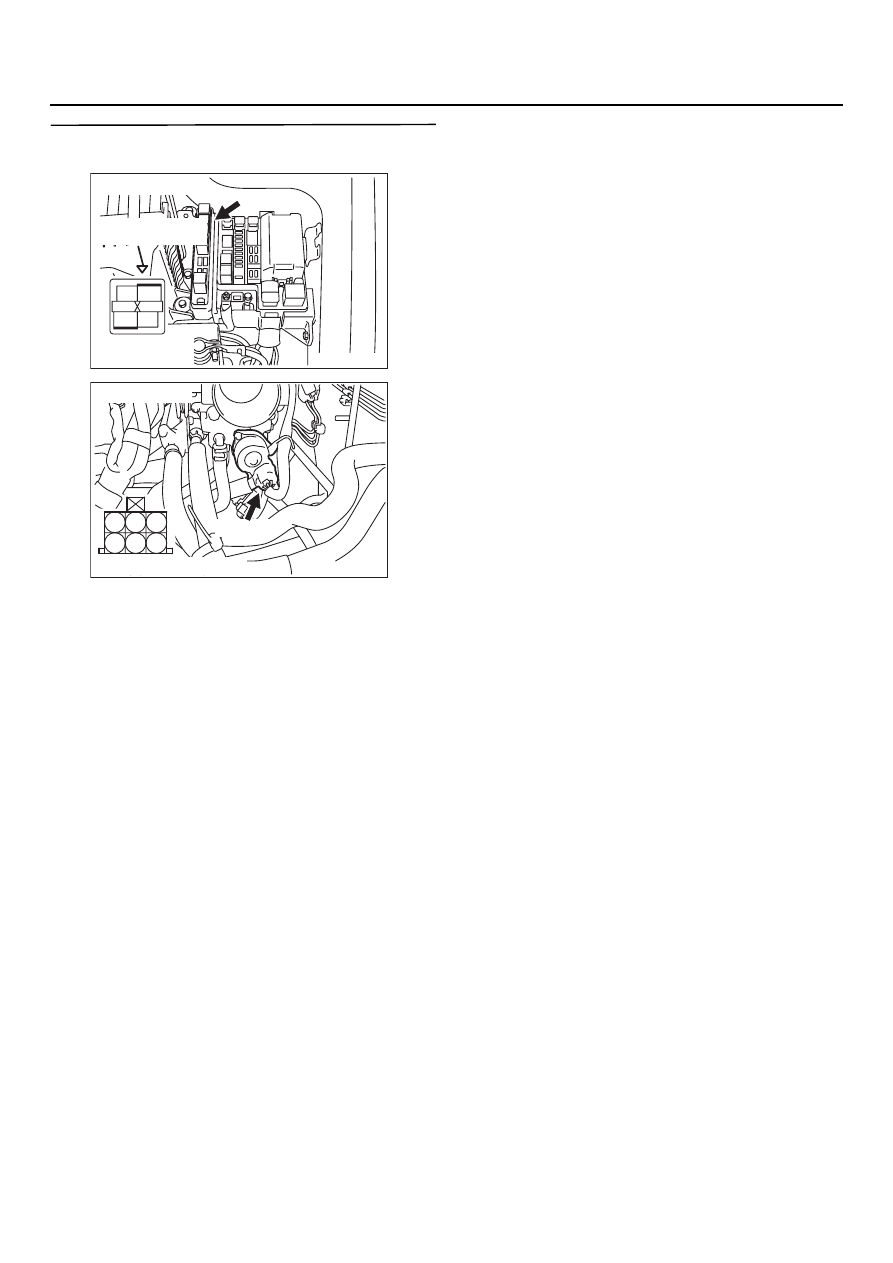

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

AK301147

1

2

3

4

5

6

AB

Разъём: BQ103

BK103 (B)

Разъём со стороны жгута

13A

-211

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

4. Жгут между контактом № 6

в разъёме привода регулятора
холостого хода и контактом № 18
разъёма блока управления
двигателем <МКП> или контакта
№ 29 разъёма блока управления
двигателем/коробкой передач
<АКП>.

Проверьте цепь питания
на предмет обрыва /
короткого замыкания.

ЭТАП 7. Проверка электрического разъёма:
СQ123, блок управления двигателем <МКП>
или СQ122, блок управления двигателем /
коробкой передач <АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте или замените.

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122
