13A

-108

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

STEP 9. Проверьте жгут между разъёмом
CQ130

*1

 или CQ37

*2

 (контакт № 1)

кислородного датчика и разъёмом BQ16X
(контакт № 4) реле системы управления

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточный разъём

C!12

*1

 или C!134

*2

 и, если нужно,

отремонтируйте.

•

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Отремонтируйте.

ЭТАП 10. Проверьте жгут между разъёмом
CQ130

*1

 или CQ37

*2

 (контакт № 2) заднего

кислородного датчика и разъёмом CQ127
(контакт № 54) блока управления
двигателем <МКП> или CQ122 (контакт
№ 26) блока управления двигателем /
коробкой передач <АКП>

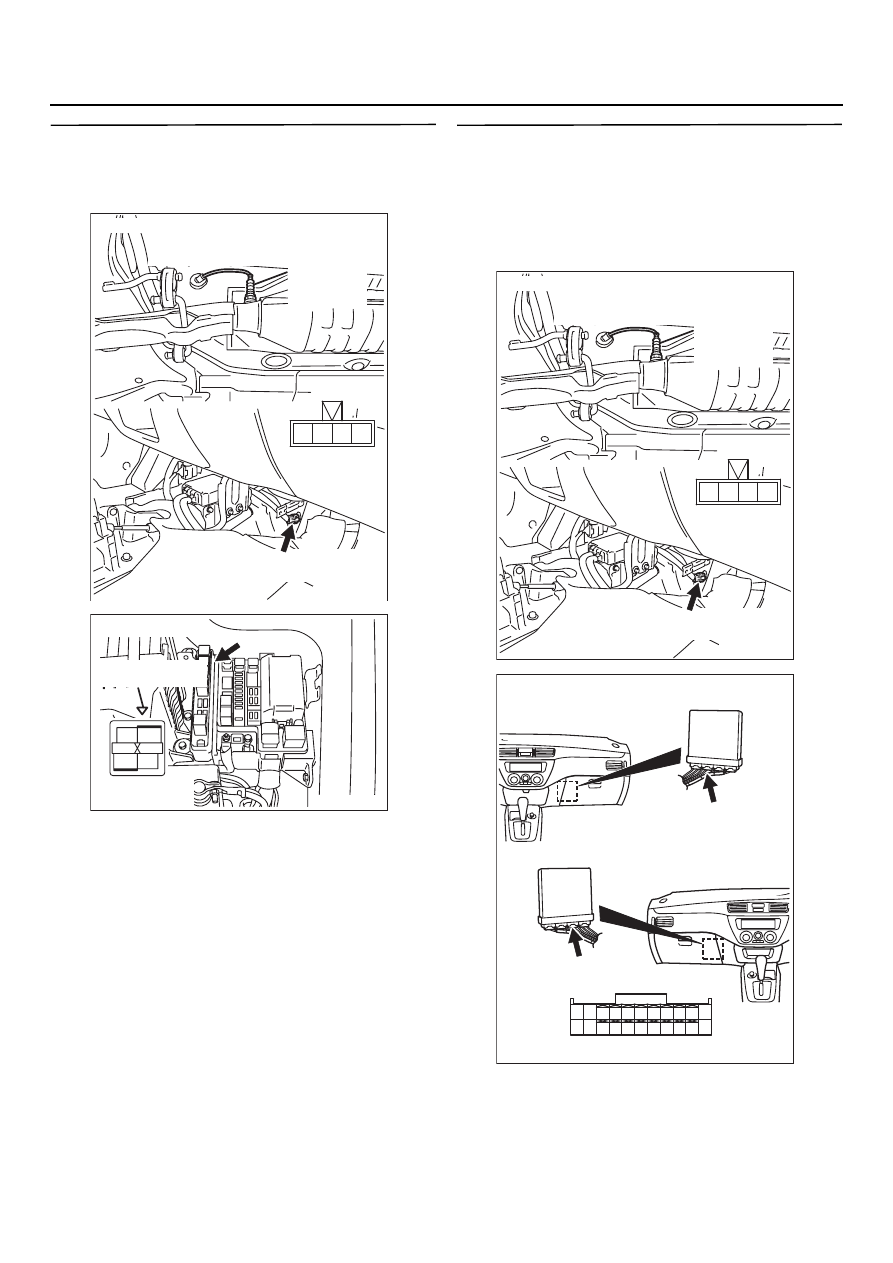

AK301128

4

3 2

1

Разъём
со стороны жгута

AB

CK130 <Автомобили с левым рулем>,
CK37 <Автомобили с правым рулем>

4

3 2

1

Разъём: СQ130 <Автомобили с левосторонним
                                        управлением>
                      СQ37 <Автомобили с правосторонним
                                     управлением>

Задний
кислородный
датчик

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

AK301128

4

3 2

1

Разъём
со стороны жгута

AB

CK130 <Автомобили с левым рулем>,
CK37 <Автомобили с правым рулем>

4

3 2

1

Разъём: СQ130 <Автомобили с левосторонним
                                        управлением>
                      СQ37 <Автомобили с правосторонним
                                     управлением>

Задний
кислородный
датчик

AK301126

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ127

CK127 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK127 (Y)

13A

-109

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

•

Проверьте цепь "массы" на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Отремонтируйте.

ЭТАП 11. Проверка наличия признаков
неисправности

В: Признак неисправности поQпрежнему

присутствует?
ДА :

Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>.

НЕТ :

Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",

CTP.00-6

).

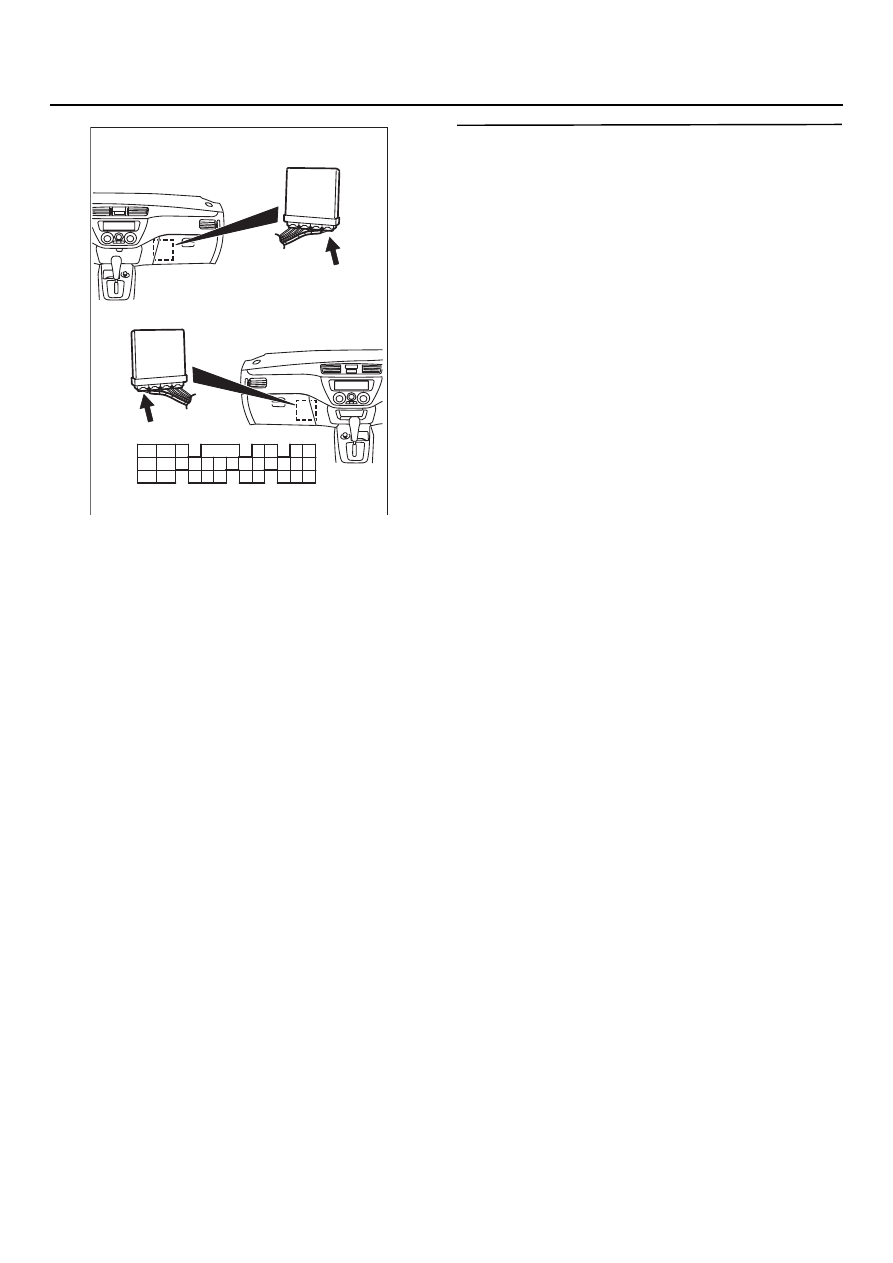

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-110

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Код № P0170: Неисправность системы подачи топлива

ВКЛЮЧЕНИЕ В СХЕМУ

•

См. P0201, цепь форсунки,

CTP.13A-115

.

•

См. P0202, цепь форсунки,

CTP.13A-121

.

•

См. P0203, цепь форсунки,

CTP.13A-127

.

•

См. P0204, цепь форсунки,

CTP.13A-133

.

НАЗНАЧЕНИЕ

•

Если произойдёт сбой системы подачи
топлива, то коэффициент коррекции
цикловой подачи станет выше.

•

Блок управления двигателем <МКП>
или двигателем/коробкой передач <АКП>
проверяет находится ли значение коррекции
в номинальных пределах.

АНАЛИЗ НЕИСПРАВНОСТИ

Условия для проверки

•

Для проверки состава рабочей смеси.

Критерии оценки

•

Величина коррекции цикловой подачи
слишком мала на протяжении двух секунд
или дольше.

или

•

Величина коррекции цикловой подачи
слишком велика на протяжении двух секунд
или дольше.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправность системы подачи топлива.

•

Отказ переднего кислородного датчика.

•

Отказ датчика температуры воздуха
на впуске.

•

Отказ электромагнитного клапана
управления продувкой абсорбера.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые при
помощи тестера MUTQII/III

В: Есть ли иные коды помимо Р0170?

ДА :

Таблица кодов неисправностей
(См.

CTP.13A-19

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 13: Датчик температуры воздуха

на впуске

b. Позиция 21: Датчик температуры

охлаждающей жидкости

c. Позиция 32: Датчик абсолютного

давления во впускном коллекторе

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Проведите процедуру диагностики,
предусмотренную для датчика,
показавшего отклонение от
номинальных параметров (См. таблицу
кодов неисправностей,

CTP.13A-19

).

ЭТАП 3. Проверьте поступление воздуха по
впускному шлангу и впускному коллектору

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Отремонтируйте.

ЭТАП 4. Проверьте плотность стыков
в системе выпуска ОГ

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Отремонтируйте.

ЭТАП 5. Проверьте  корпус дроссельной
заслонки (загрязнение проточной части
возле заслонки)

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Промойте  корпус дроссельной
заслонки (проточную часть возле
заслонки) (См.

CTP.13A-435

).

ЭТАП 6. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 11: Передний кислородный

датчик

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Проверьте цепь переднего
кислородного датчика
(См. код № P0130,

CTP.13A-75

).

13A

-111

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 7. Проверка электрического разъёма:
Разъём форсунки

a. ВK02 (Разъём форсунки 1).

b. ВK03 (Разъём форсунки 2)

c. ВK04 (Разъём форсунки 3).

d. ВK05 (Разъём форсунки 4).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 8. Проверка собственно форсунки

•

Проверьте собственно форсунку
(См.

CTP.13A-445

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Замените форсунку.

ЭТАП 9. Проверка электрического разъёма:
Разъём ВQ16Х реле включения системы
управления и разъём ВQ123 блока
управления двигателем <МКП> или разъём
СQ122 блока управления двигателем /
коробкой передач <АКП>

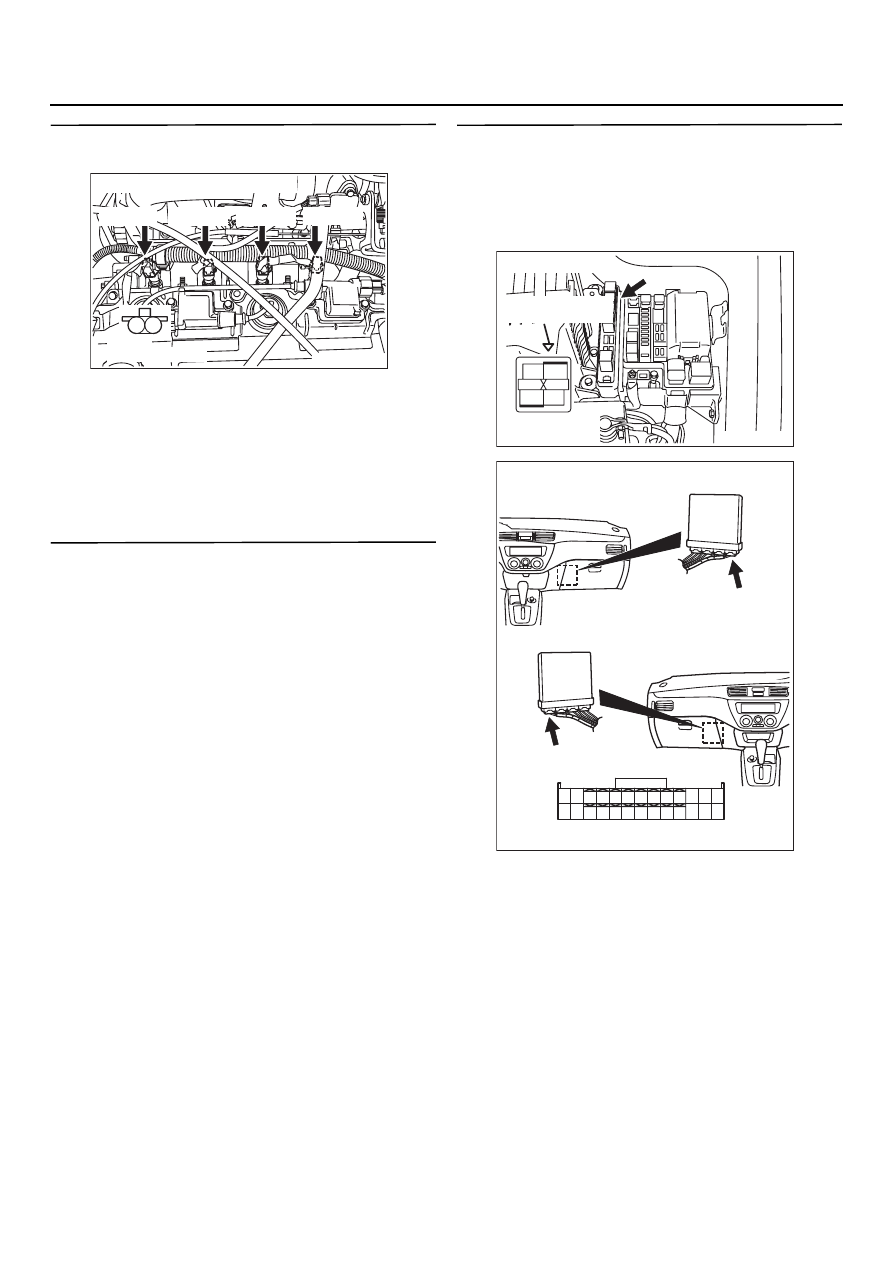

AK301120

M

1

2

AB

BK02 (GR)

BK03 (GR)

BK04 (GR)

BK05 (GR)

Разъёмы: BQ02, BQ03, BQ04, BQ05

Разъём
со стороны жгута

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)
