Mitsubishi Lancer / Lancer Wagon. Руководство - часть 705
13A
-104
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

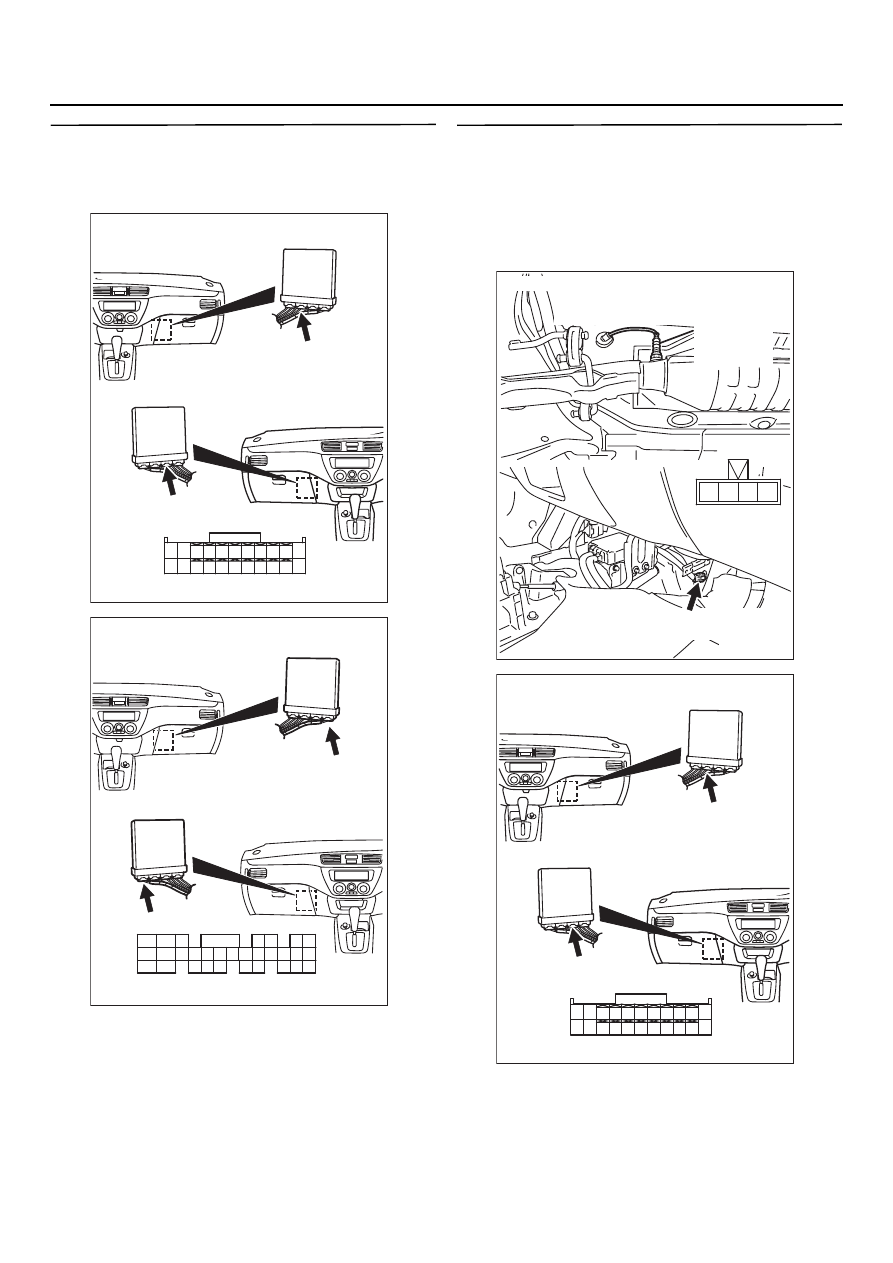

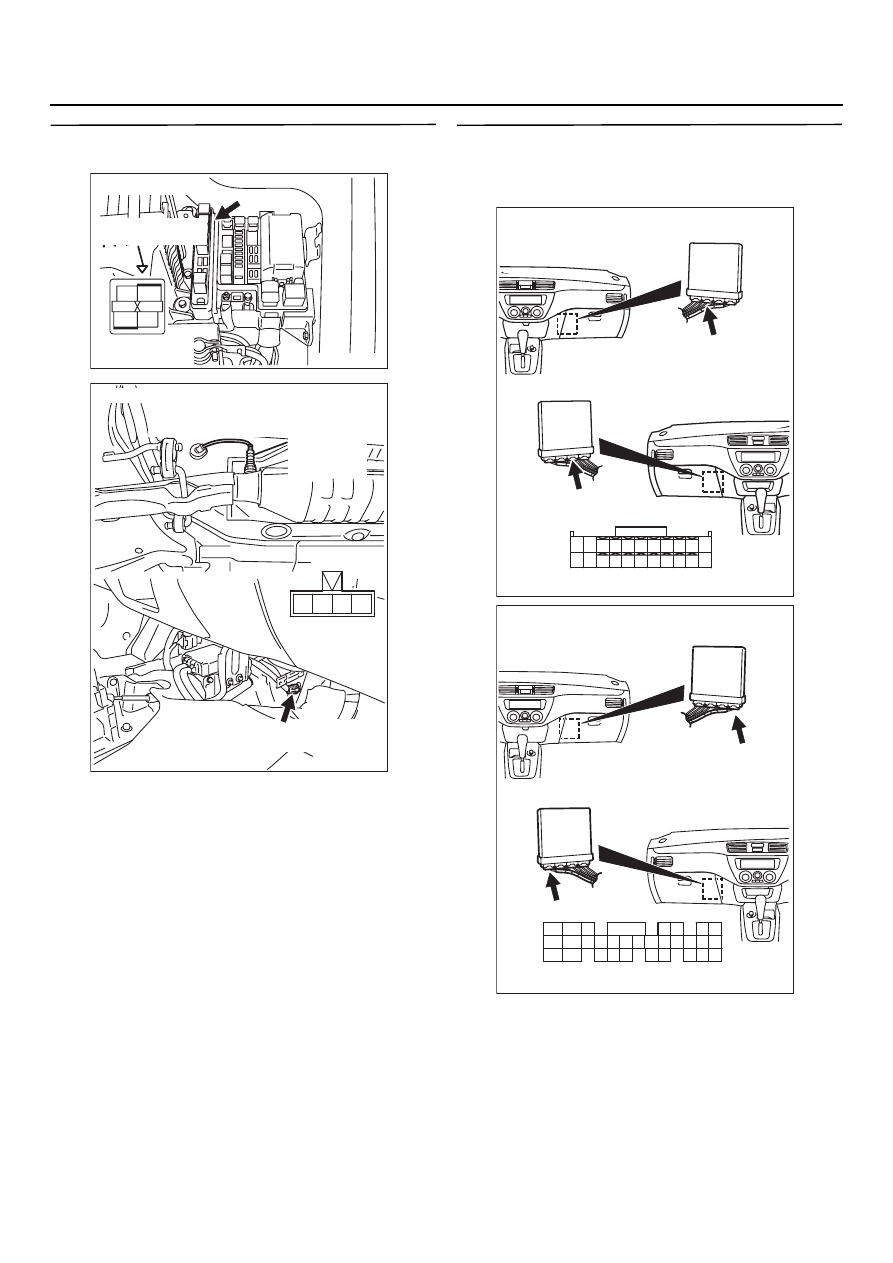

ЭТАП 2. Измерение сопротивления
на разъёме CQ130
*1
или CQ37
*2
заднего
кислородного датчика
•
Отсоедините разъём и измерьте
сопротивление со стороны датчика.
•
Сопротивление между контактом № 1 и № 2.
НОРМА: 4
−
8 Ом
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 3 .
НЕТ :
Замените задний кислородный датчик.
ЭТАП 3. Измерение напряжения на разъёме
CQ130
*1
или CQ37
*2
заднего кислородного
датчика
•
Отсоедините разъём и измерьте напряжение
со стороны жгута.
•
Положение ключа зажигания: "ON"
(включено).
•
Напряжение между контактом № 1
и "массой".
НОРМА: Напряжение питания системы
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 5 .
НЕТ :
Переходите к Этапу 4 .
AK301128
4
3 2
1
Разъём
со стороны жгута
AB
CK130 <Автомобили с левым рулем>,
CK37 <Автомобили с правым рулем>
4
3 2
1

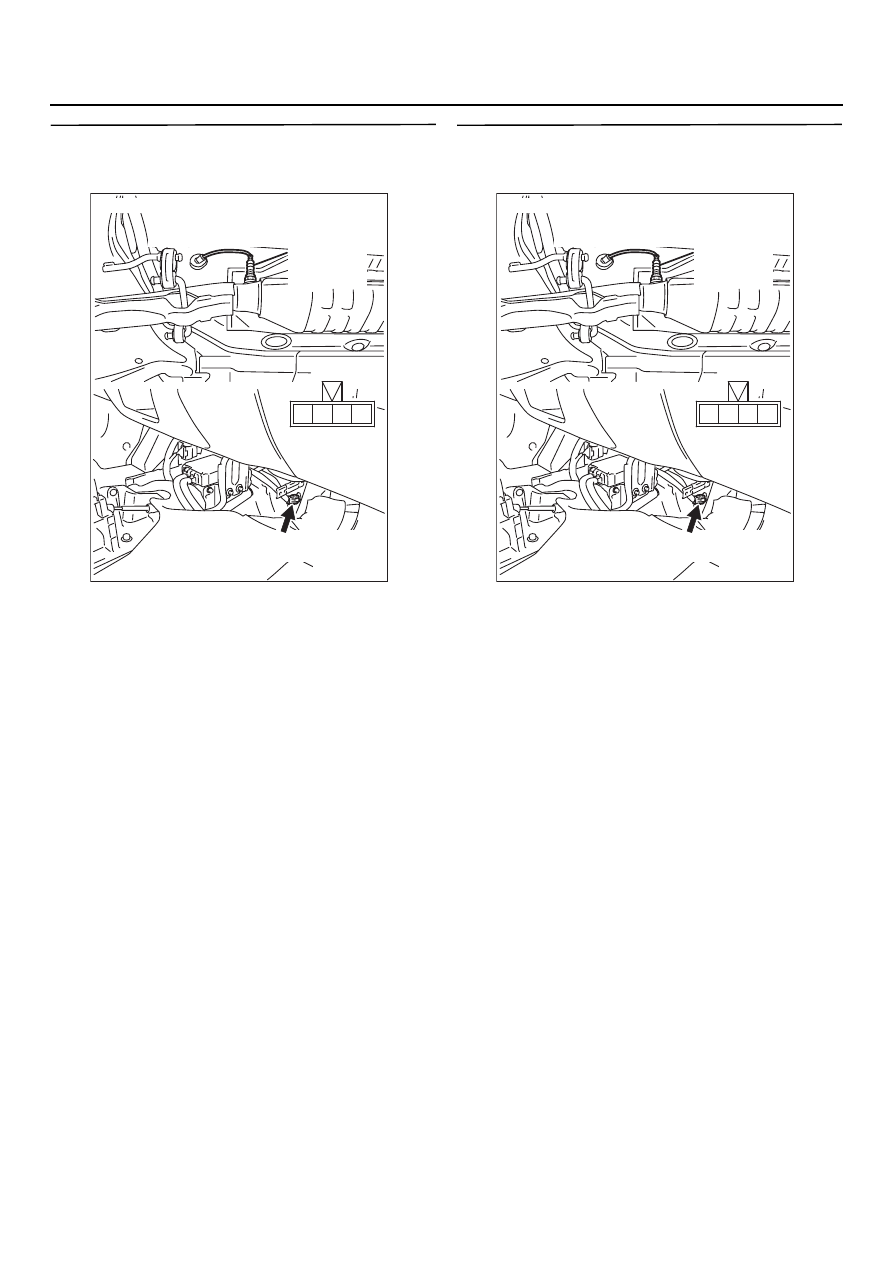

Разъём: СQ130 <Автомобили с левосторонним
управлением>
СQ37 <Автомобили с правосторонним
управлением>
Задний
кислородный
датчик
AK301128
4
3 2
1
Разъём
со стороны жгута
AB
CK130 <Автомобили с левым рулем>,
CK37 <Автомобили с правым рулем>
4
3 2
1
Разъём: СQ130 <Автомобили с левосторонним
управлением>
СQ37 <Автомобили с правосторонним
управлением>
Задний
кислородный
датчик
