ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

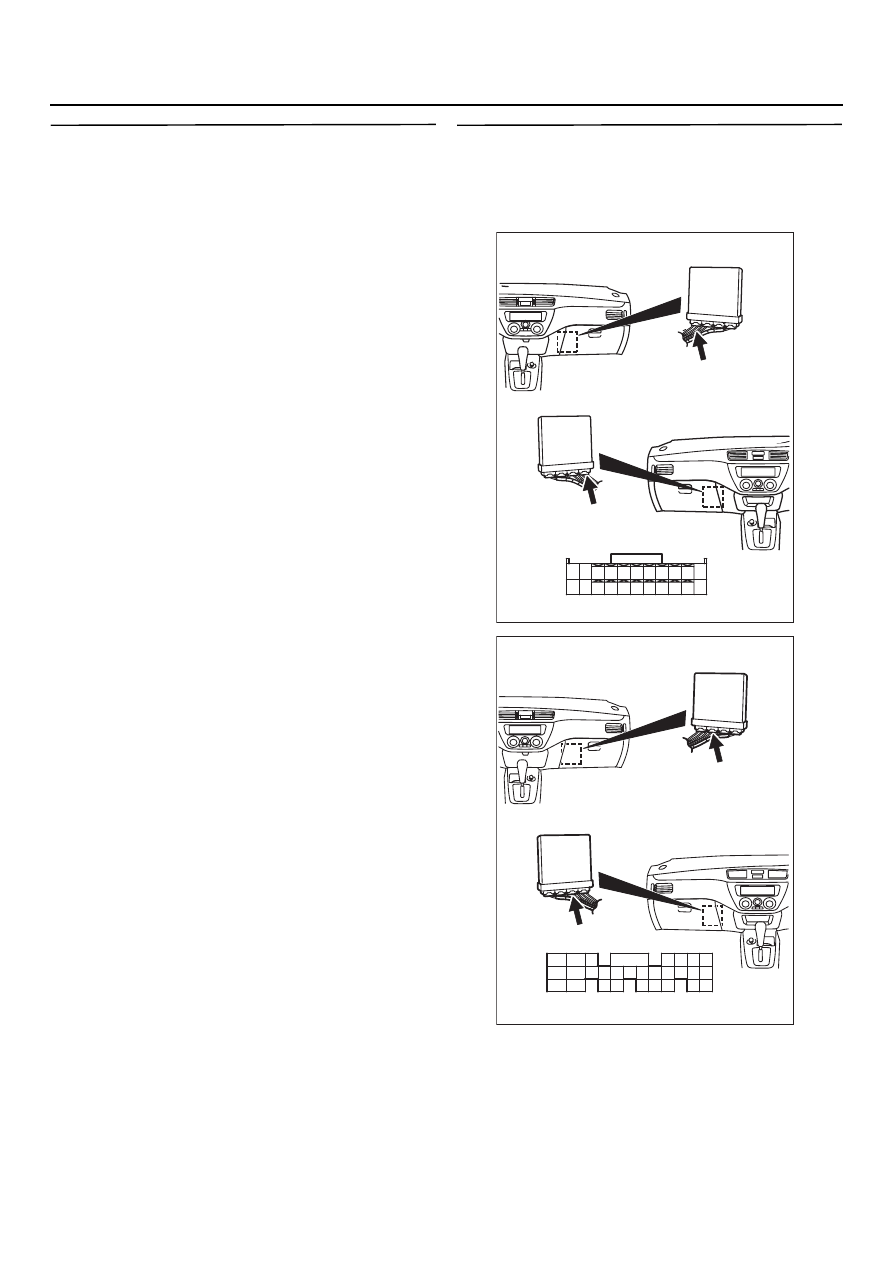

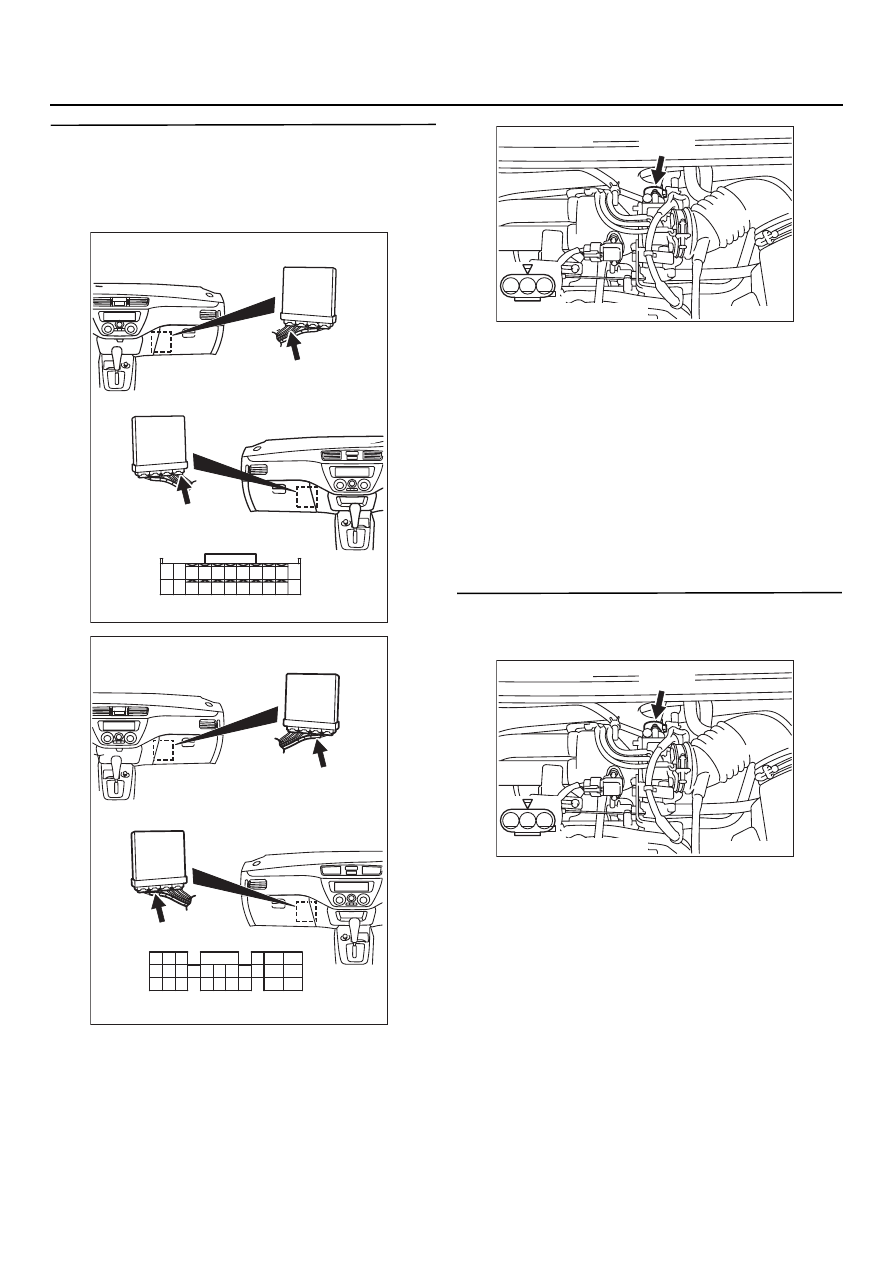

ЭТАП 16. Проверка электрического
разъёма: СQ129, блок управления
двигателем <МКП> или СQ124, блок
управления двигателем/коробкой передач
<АКП>
В: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
разъёмом ВK06 (контакт № 2) датчика
положения дроссельной заслонки
и разъёмом СK129 (контакт № 92) блока
управления двигателем <МКП> или
разъёмом СK124 (контакт № 57) блока
управления двигателем/коробкой
передач <АКП>.
•
Проверьте цепь "массы"
на предмет повреждения.
НЕТ :
Отремонтируйте или замените.

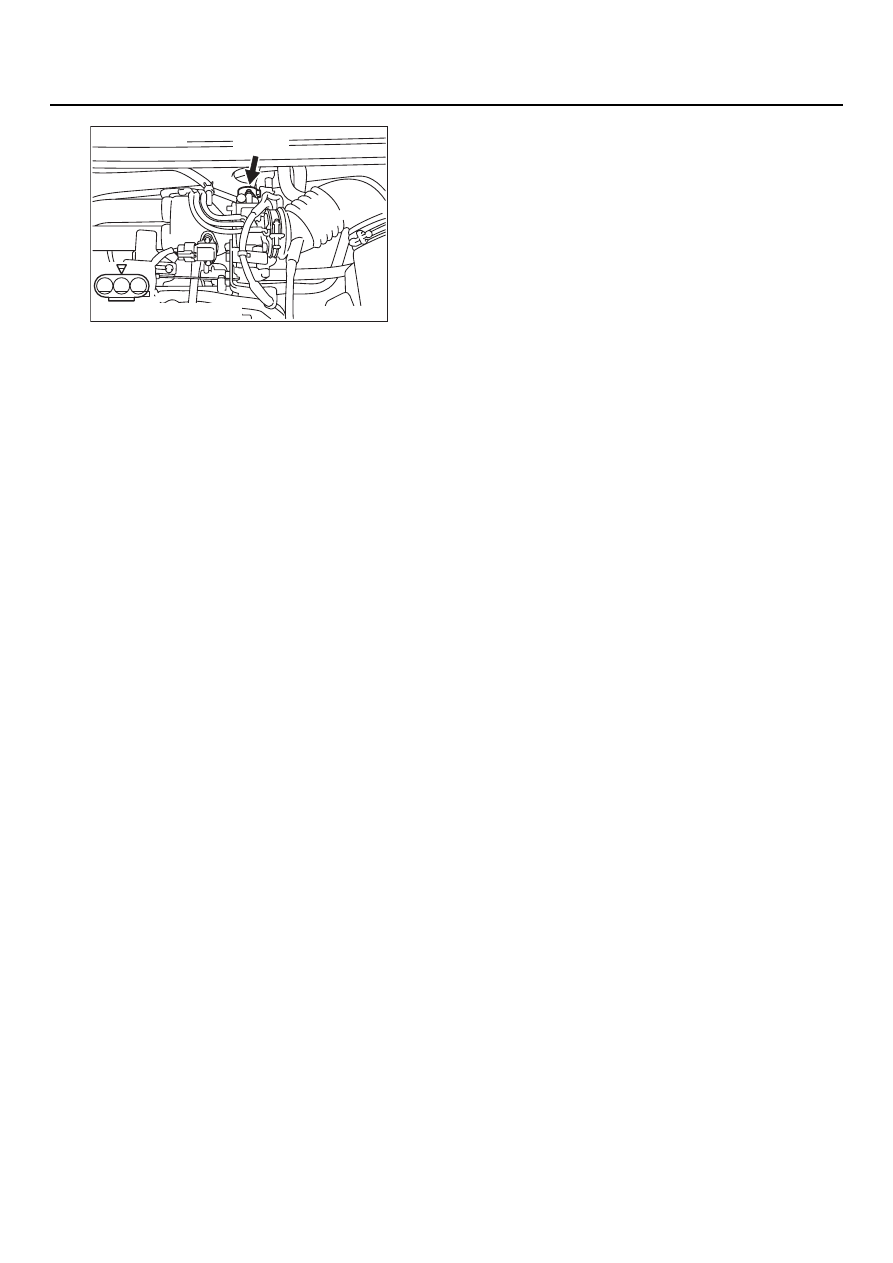

ЭТАП 17. Измерьте напряжение
на контактах разъёма ВQ06 датчика
положения дроссельной заслонки
•
Воспользуйтесь проверочным жгутом
MB991536, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.
•
Положение ключа зажигания: "ON"
(включено)
•
Напряжение между контактом № 1
и "массой".
НОРМА:
Педаль газа полностью отпущена:
0,335
−
0,935 В
Педаль газа полностью выжата:
4,5
−
5,0 В
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 20 .
НЕТ :
Переходите к Этапу 18 .
AK301111
82
78
8180
89
90
91
92
79
87
71
747372
7675
77
85
88
83
84
86
AB

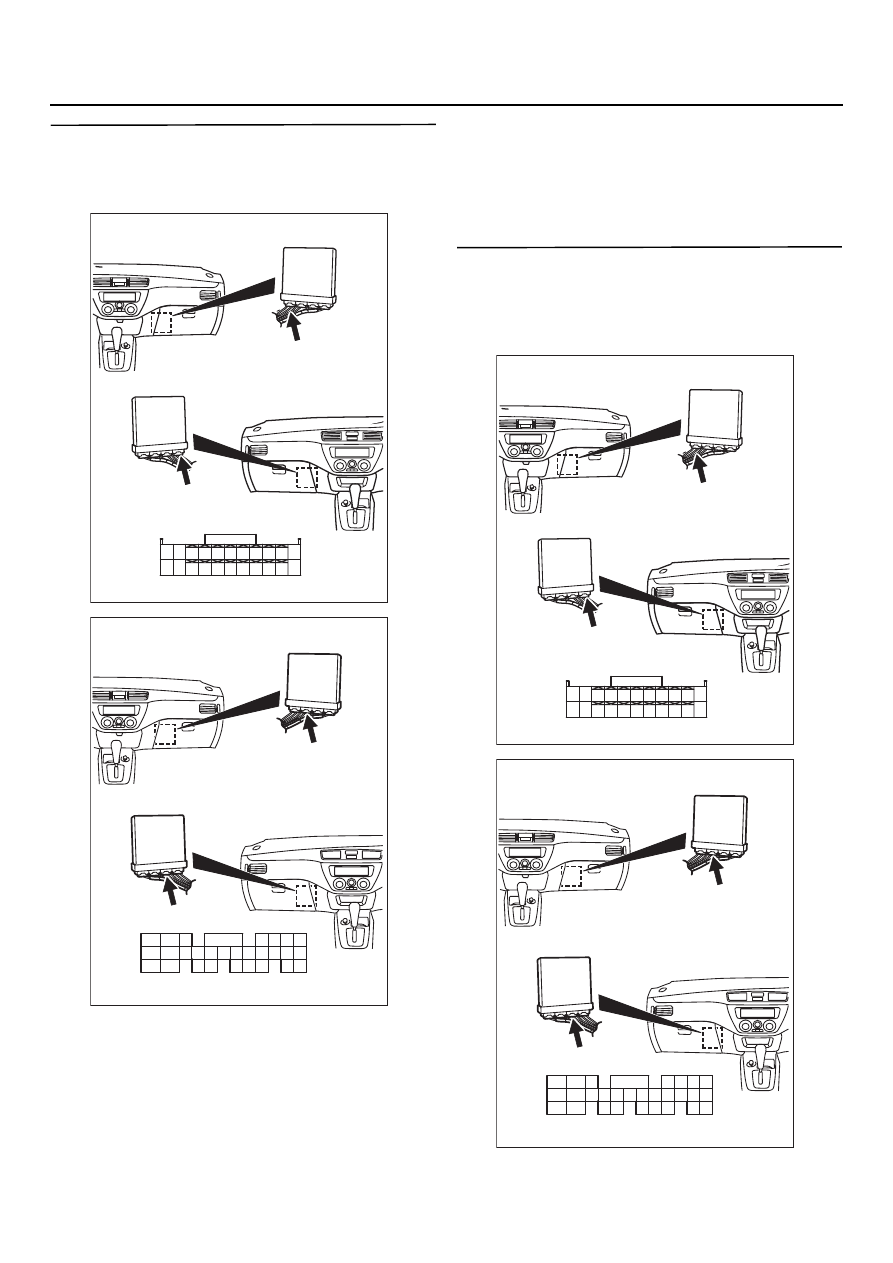

Разъём: CQ129
CK129 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK129 (Y)
AK301112
42
43
48
49
50
51
52
53
54
55
56
57
464544
58
59
60
61
62
63
64
65
66
47
41
CK124 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK124 (GR)
Разъём: CQ124
AB
AK301117
1
2
3
AB
BK06 (B)
Разъём: BQ06
Разъём со стороны жгута
AK301117
1
2
3
AB
BK06 (B)
Разъём: BQ06
Разъём со стороны жгута
