Mitsubishi Lancer / Lancer Wagon. Руководство - часть 694
13A
-60
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

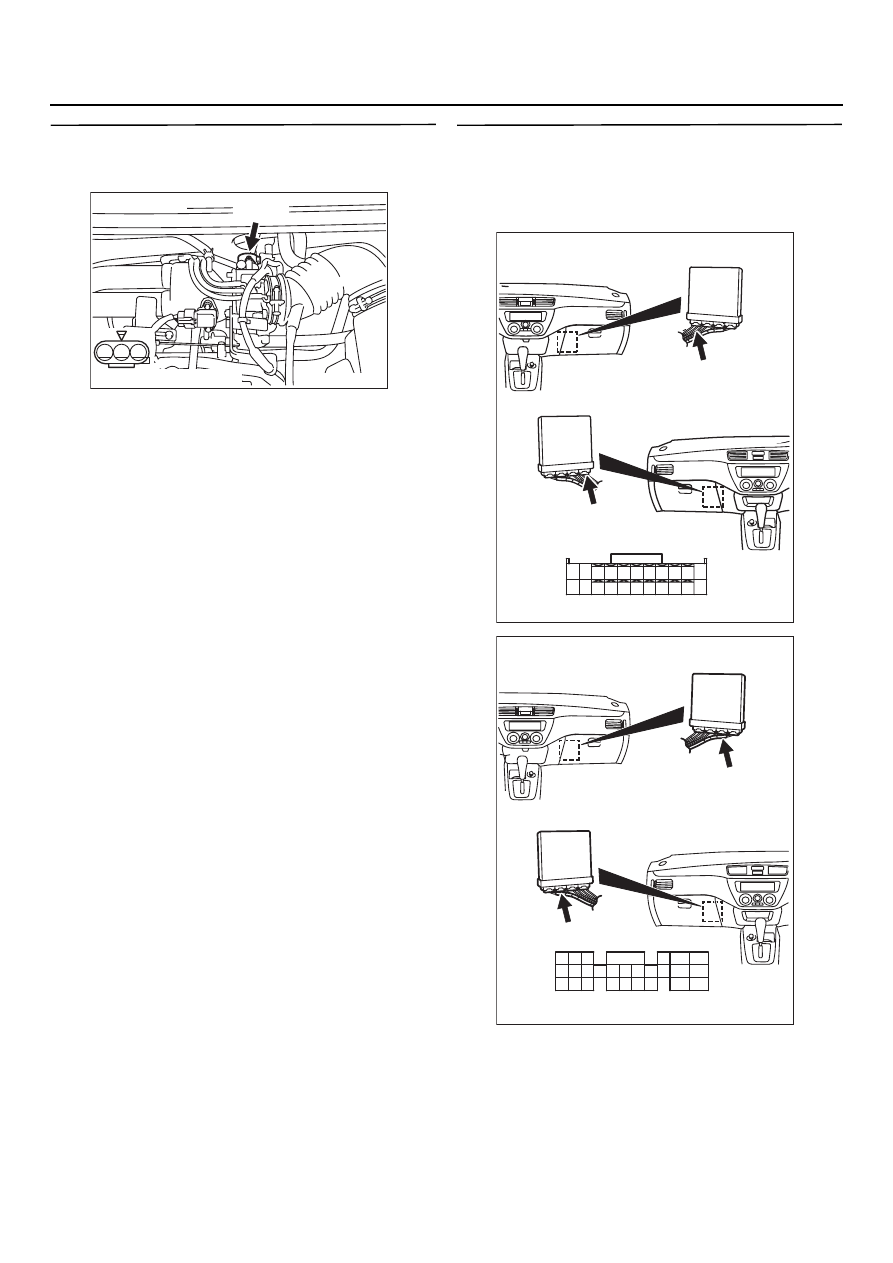

ЭТАП 8. Проверьте и отремонтируйте жгут
между разъёмом ВQ06 (контакт № 3) датчика
положения дроссельной заслонки
и разъёмом СQ129 (контакт № 81) блока
управления двигателем <МКП>
или разъёмом СQ124 (контакт № 46) блока
управления двигателем/коробкой передач
<АКП>
•
Проверьте цепь питания на предмет
короткого замыкания.
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 9 .
НЕТ :
Отремонтируйте.
ЭТАП 9. База данных прибора MUTQII/III
•
См. перечень данных в справочной таблице,
CTP.13A-406
.
a. Позиция 14: Датчик положения
дроссельной заслонки
В: Результаты проверки удовлетворительны?
ДА :
Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",
CTP.00-6
).
НЕТ :
Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>.

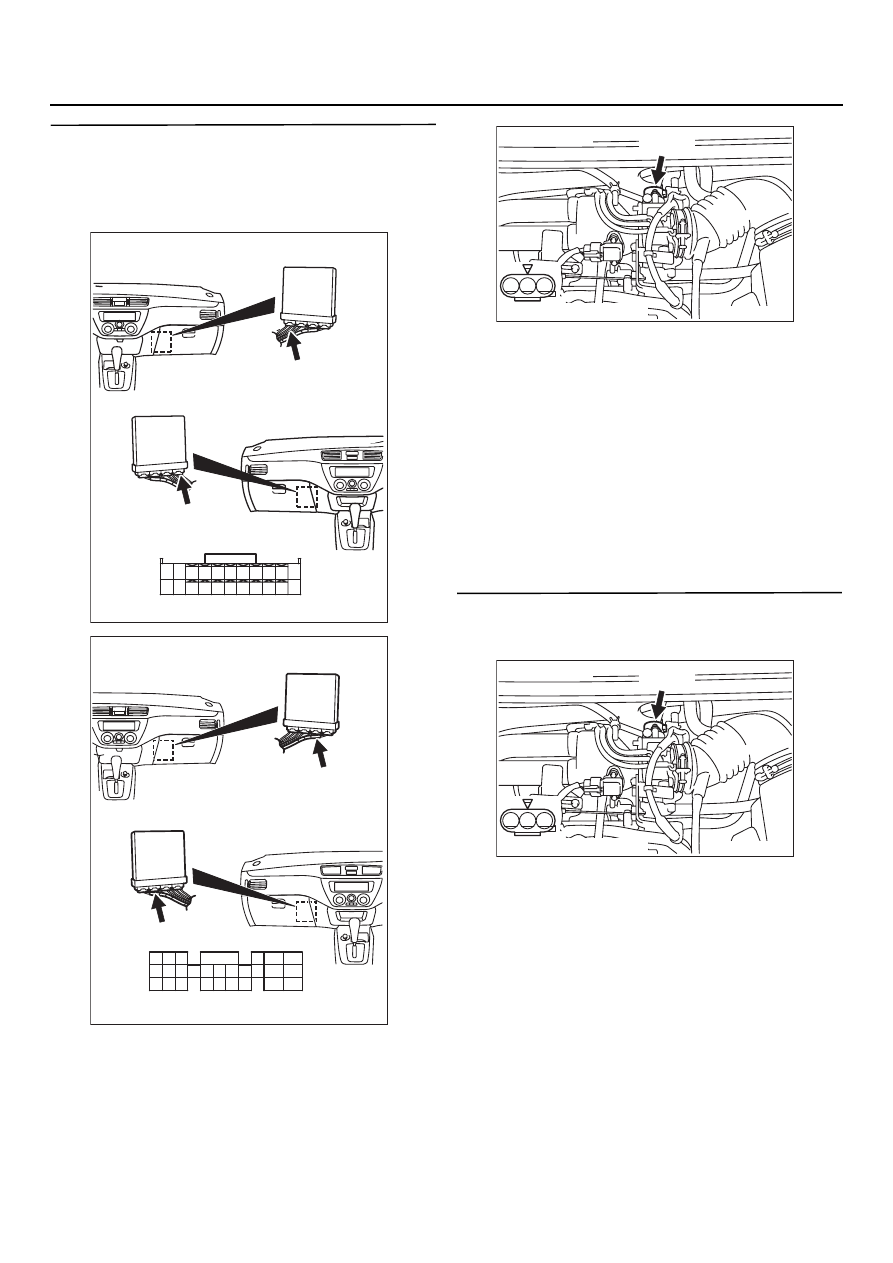

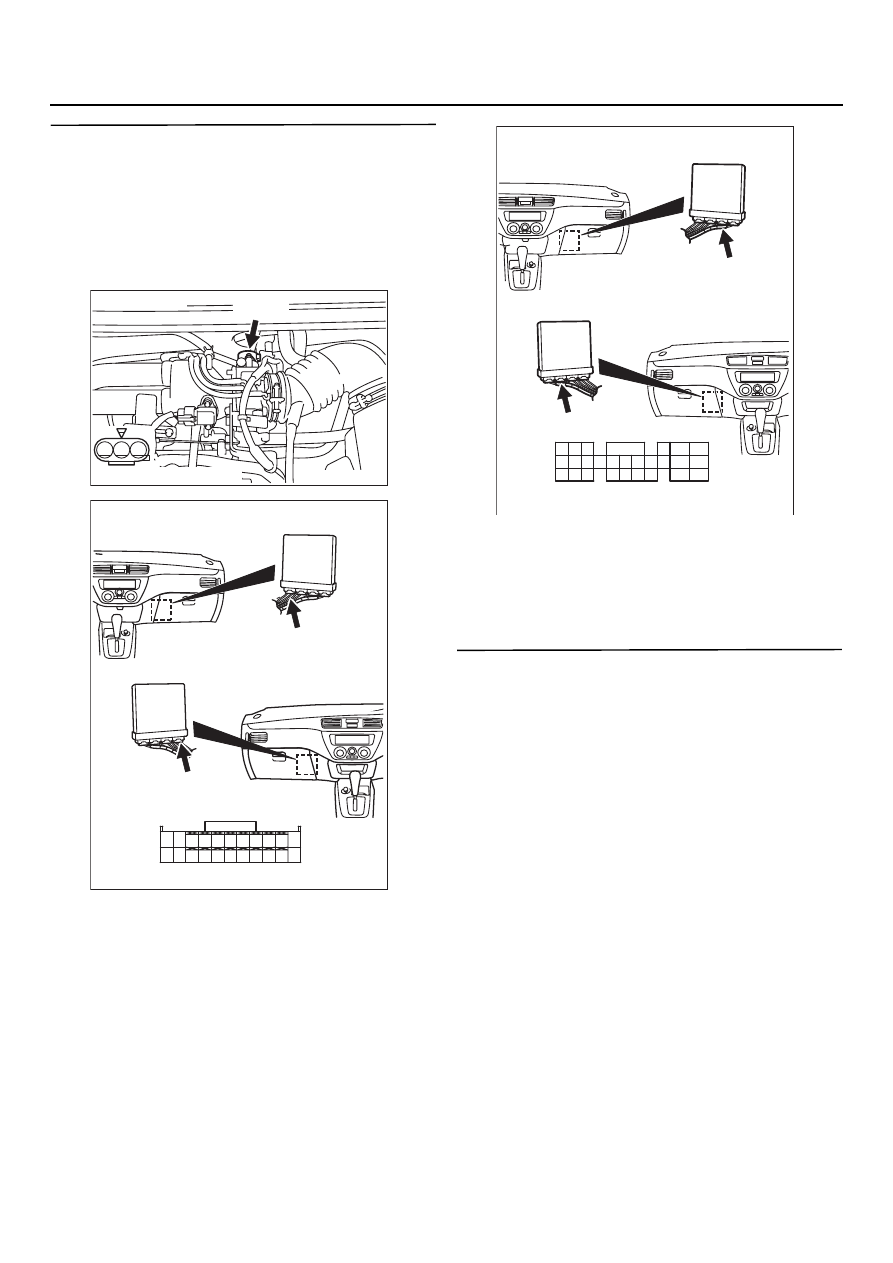

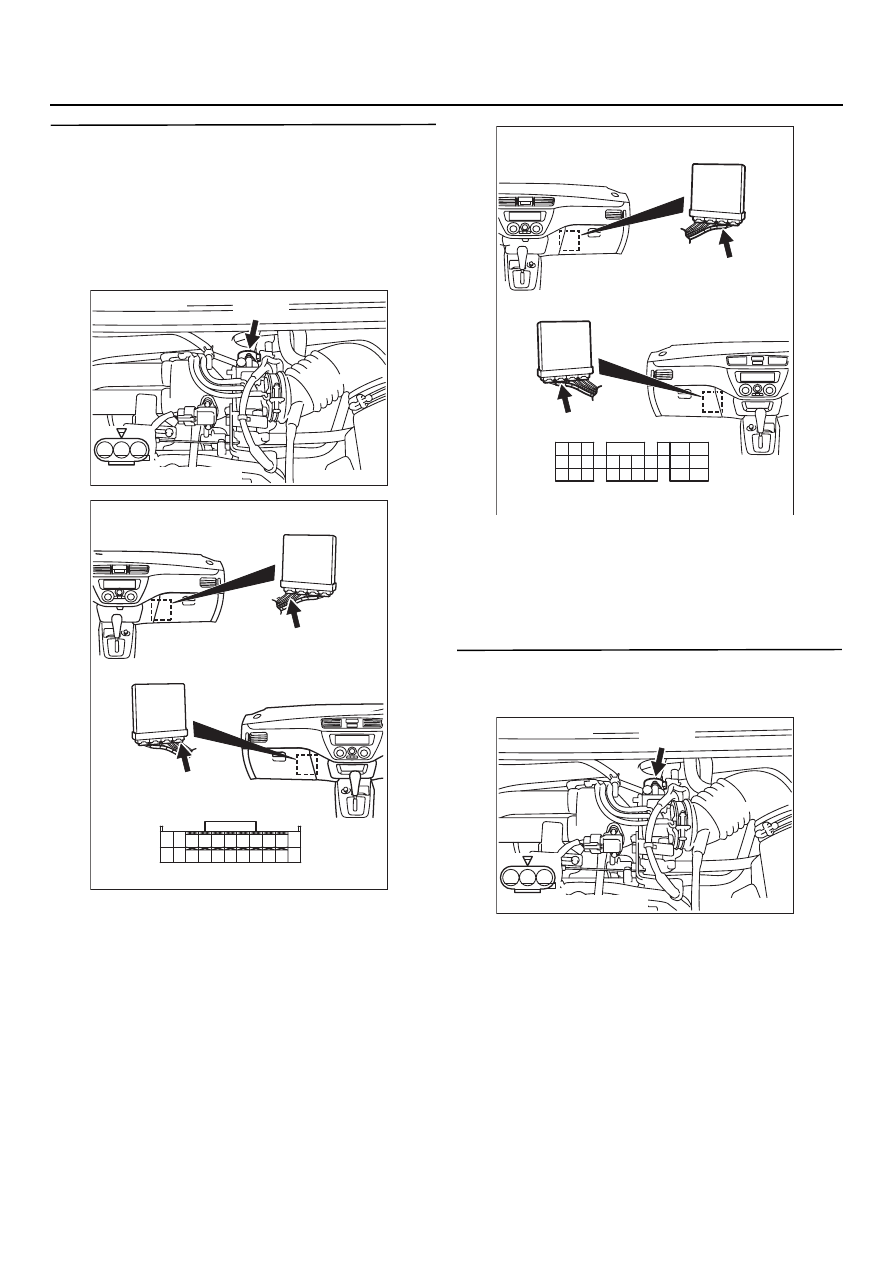

AK301117
1
2
3
AB
BK06 (B)
Разъём: BQ06
Разъём со стороны жгута
AK301111
82
78
8180
89
90
91
92
79
87
71
747372
7675
77
85
88
83
84
86
AB
Разъём: CQ129
CK129 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK129 (Y)
AK301112
42
43
48
49
50
51
52
53
54
55
56
57
464544
58
59
60
61
62
63
64
65
66
47
41
CK124 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK124 (GR)
Разъём: CQ124
AB
