Mitsubishi Lancer / Lancer Wagon. Руководство - часть 693
13A
-56
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
Код № P0120: Цепь датчика положения дроссельной заслонки
ВКЛЮЧЕНИЕ В СХЕМУ
•
Напряжение питания 5 В подаётся на контакт
№ 3 датчика положения дроссельной
заслонки с контакта № 81 блока управления
двигателем или контакта № 46 блока
управления двигателем/коробкой <АКП>.
•
Второй вывод цепи питания датчика
положения дроссельной заслонки (контакт
№ 2) соединён с "массой" блока управления
двигателем (контакт № 92) <МКП> или
двигателем/коробкой передач (контакт
№ 46) <АКП>.
•
Сигнал с контакта № 1 датчика положения
дроссельной заслонки, приходит на контакт
№ 84 блока управления двигателем <МКП>
или на контакт № 78 блока управления
двигателем/коробкой передач <АКП>.
НАЗНАЧЕНИЕ
•
Датчик преобразует угловое положение
заслонки в сигнал напряжения и направляет
этот сигнал в блок управления двигателем
<МКП> или двигателем / коробкой передач
<АКП>.
•
По этому сигналу блок управления
двигателем <МКП> или двигателем /
коробкой передач <АКП> проверяет
фактическое положение дроссельной
заслонки.
82
78
81
80
8990 9192
79
87
71
74
73
72
76
75
77
85
88
83 84
86
42 43
48 495051525354555657
46
45
44
58 59
60616263
646566
47
41
98
78
71
88 89
76 77
72
79
91
73
80
74
75
81
92
8283
93
8485
94
8687
9596
90
97
AK301116
1 2 3
5 V
GR
G
B
BK06
(MU802078)

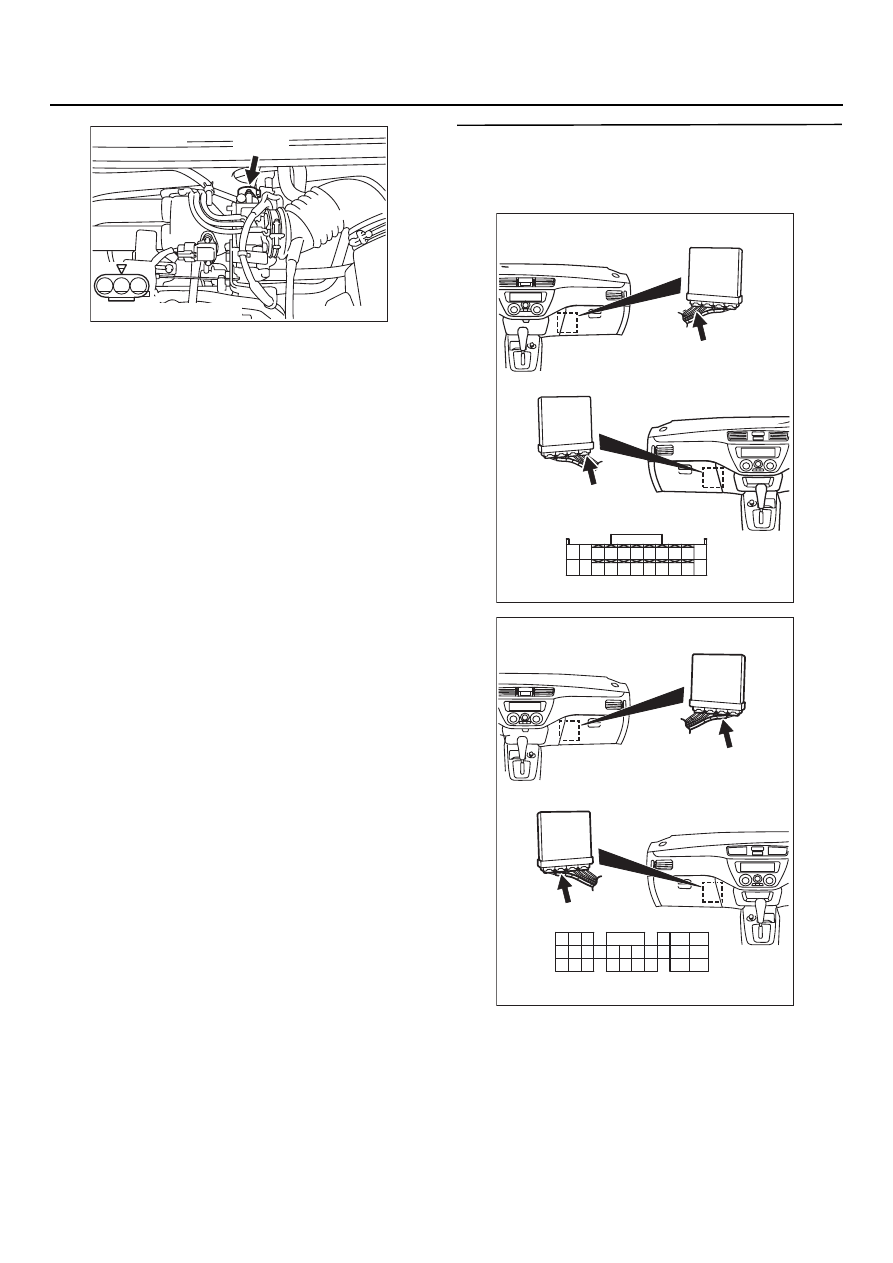

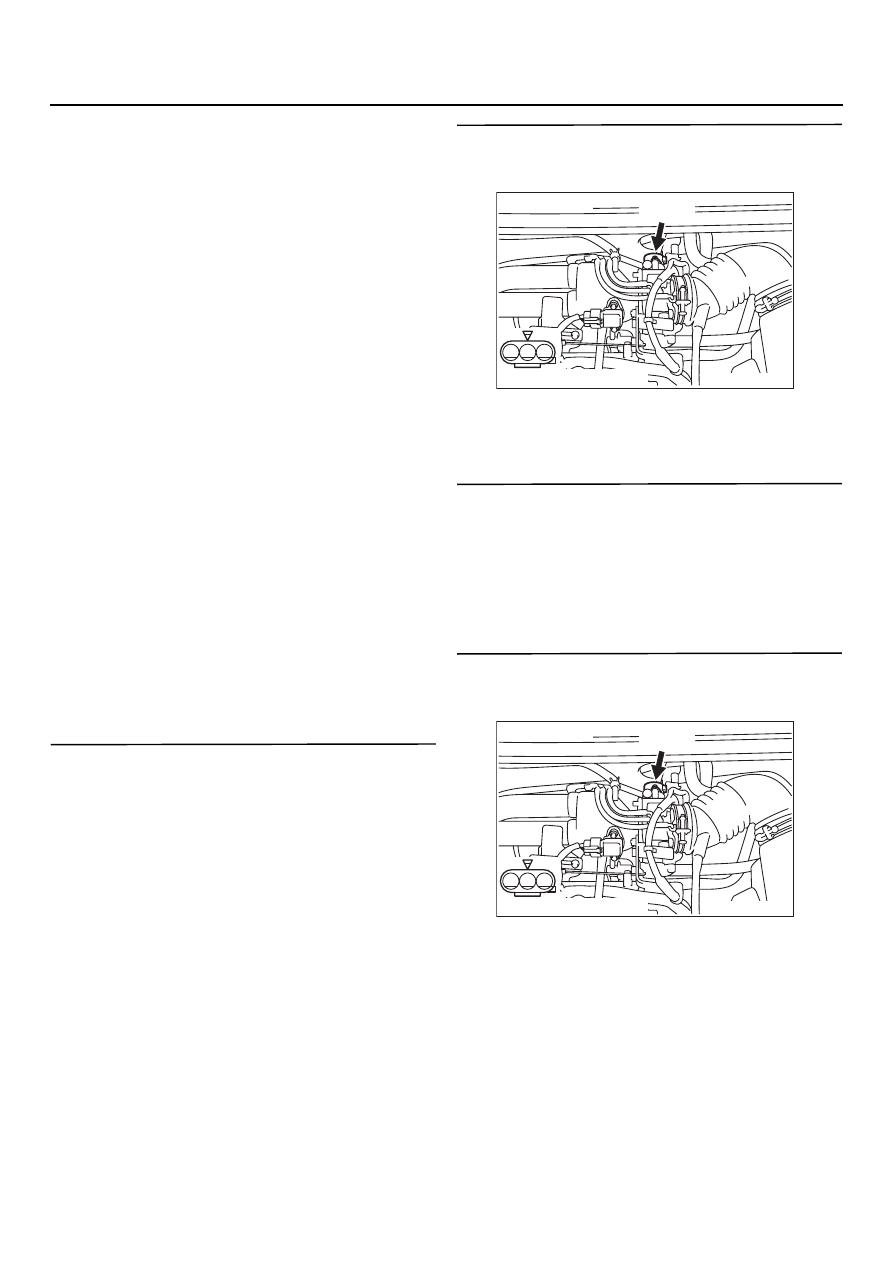

Датчик положения
дроссельной заслонки
3
1
2

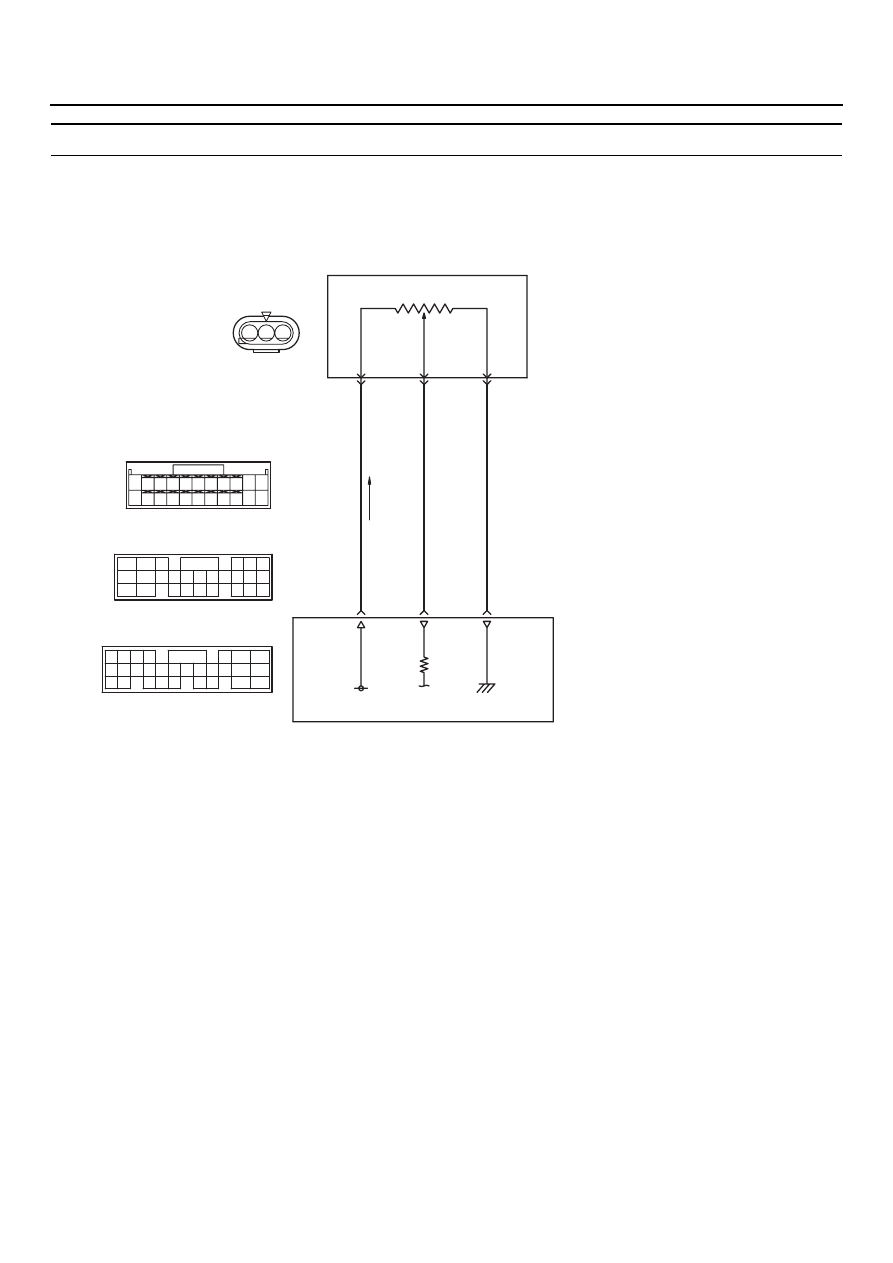

Цепь датчика положения дроссельной заслонки
Цветовая кодировка проводов
B : Черный LG : БледноKзеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой BR : Коричневый
O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый

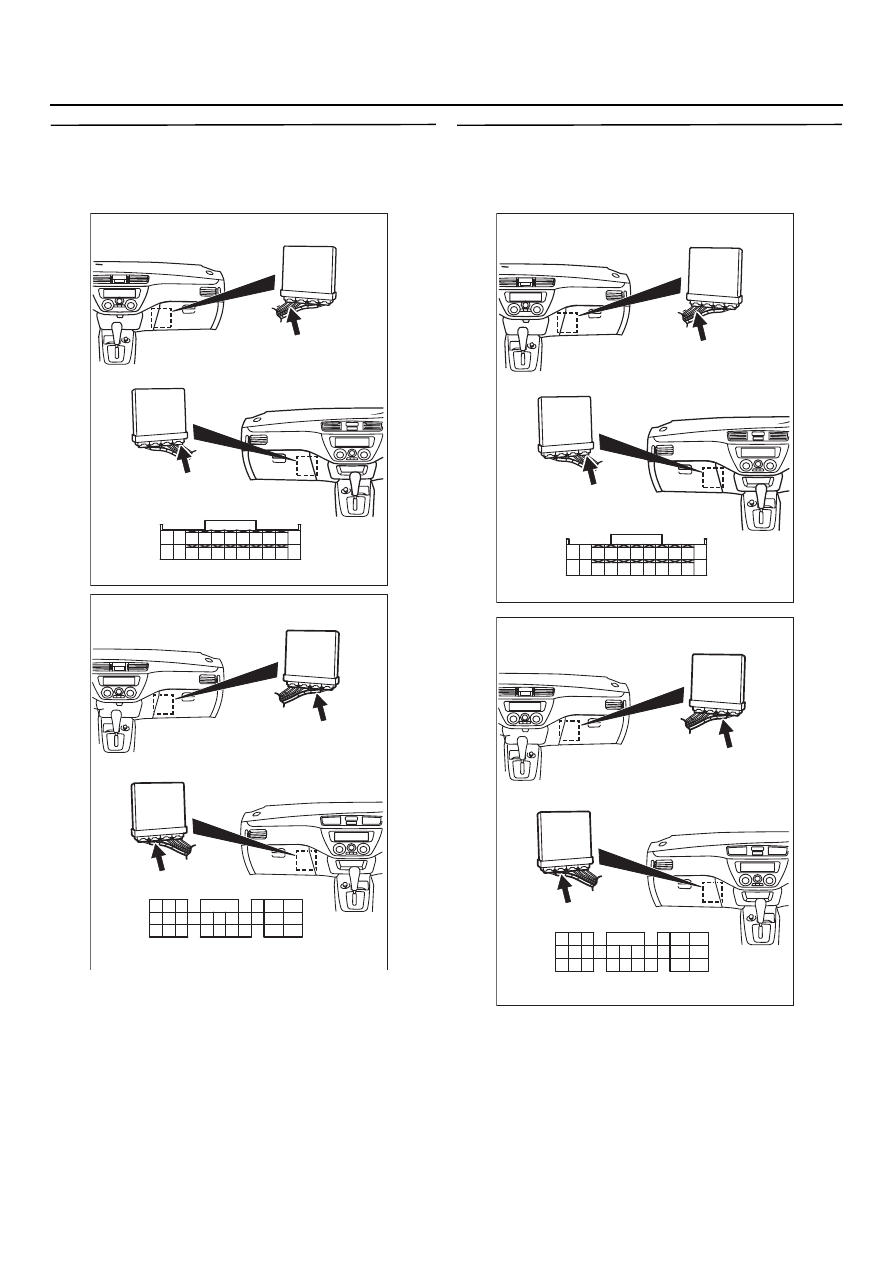

Блок управления двигателем
или
двигателем / коробкой передач
CK129 (*1)
(MU801823)
CK124 (*2)
(MU803781)
CK126 (*2)
(MU803782)
ПРИМЕЧАНИЕ
*1: Механическая коробка передач (МКП)
*2: Автоматическая коробка передач (АКП)
AC
81 (*1) или
46 (*2)
84 (*1) или
78 (*2)
92 (*1) или
57 (*2)
