Mitsubishi Lancer / Lancer Wagon. Руководство - часть 691

13A

-48

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

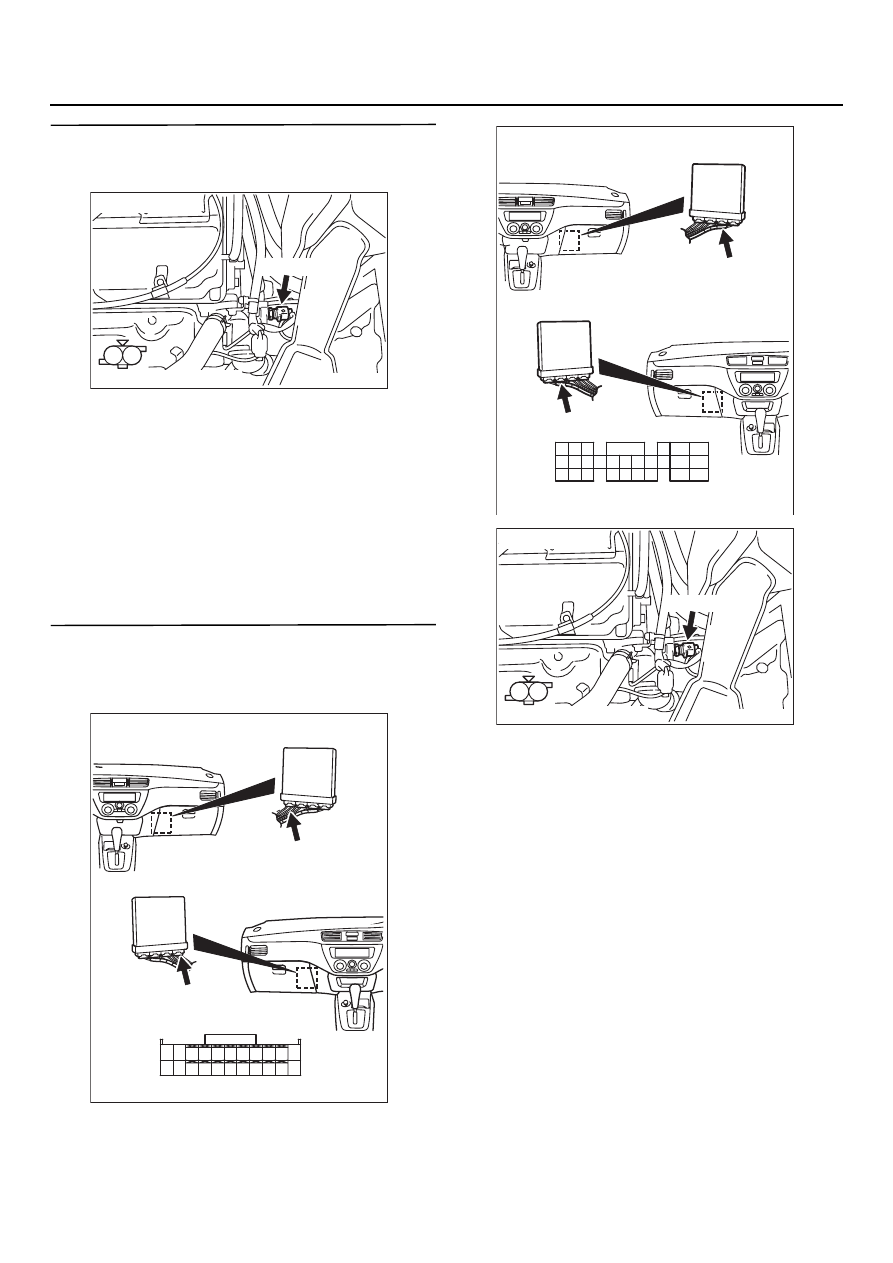

ЭТАП 4. Измерьте напряжение на контактах
разъёма ВQ111 датчика температуры
охлаждающей жидкости

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 1
и "массой".

НОРМА: 4,5

−

 4,9 В

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Переходите к Этапу 5 .

ЭТАП 5. Проверка напряжения на разъёме
СQ129 блока управления двигателем <МКП>
или СQ124 блока управления
двигателем/коробкой передач <АКП>

•

Измерьте напряжение на контактах блока
управления двигателем <МКП> или
двигателем/коробкой передач <АКП>.

•

Отсоедините разъём ВK111 датчика
температуры охлаждающей жидкости.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 83 <МКП>
или контактом № 44 <АКП> и "массой".

НОРМА: 4,5

−

 4,9 В

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Переходите к Этапу 7 .

AK301115

1

2

AB

Разъём: BQ111

BK111 (B)

Разъём со стороны жгута

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK301115

1

2

AB

Разъём: BQ111

BK111 (B)

Разъём со стороны жгута

13A

-49

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

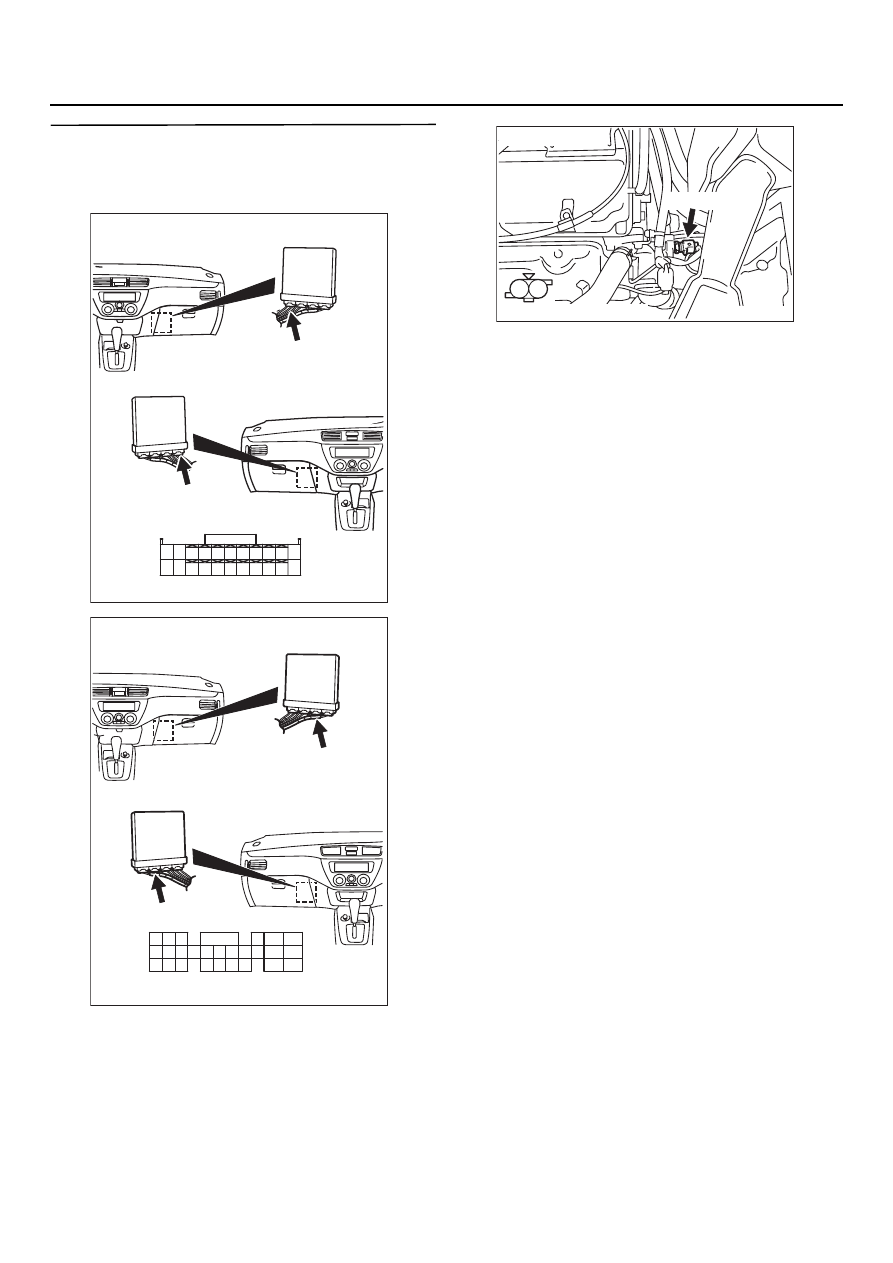

ЭТАП 6. Проверка электрического разъёма:
СQ129, блок управления двигателем <МКП>
или СQ124, блок управления
двигателем/коробкой передач <АКП>

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом ВK111 (контакт № 1) датчика
температуры охлаждающей жидкости
и разъёмом СK129 (контакт № 83) блока
управления двигателем <МКП> или
разъёмом СK124 (контакт № 44) блока
управления двигателем/коробкой
передач <АКП>.

•

Проверьте цепь сигнала (вывод)
на предмет обрыва.

НЕТ :

Отремонтируйте или замените.

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK301115

1

2

AB

Разъём: BQ111

BK111 (B)

Разъём со стороны жгута

13A

-50

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

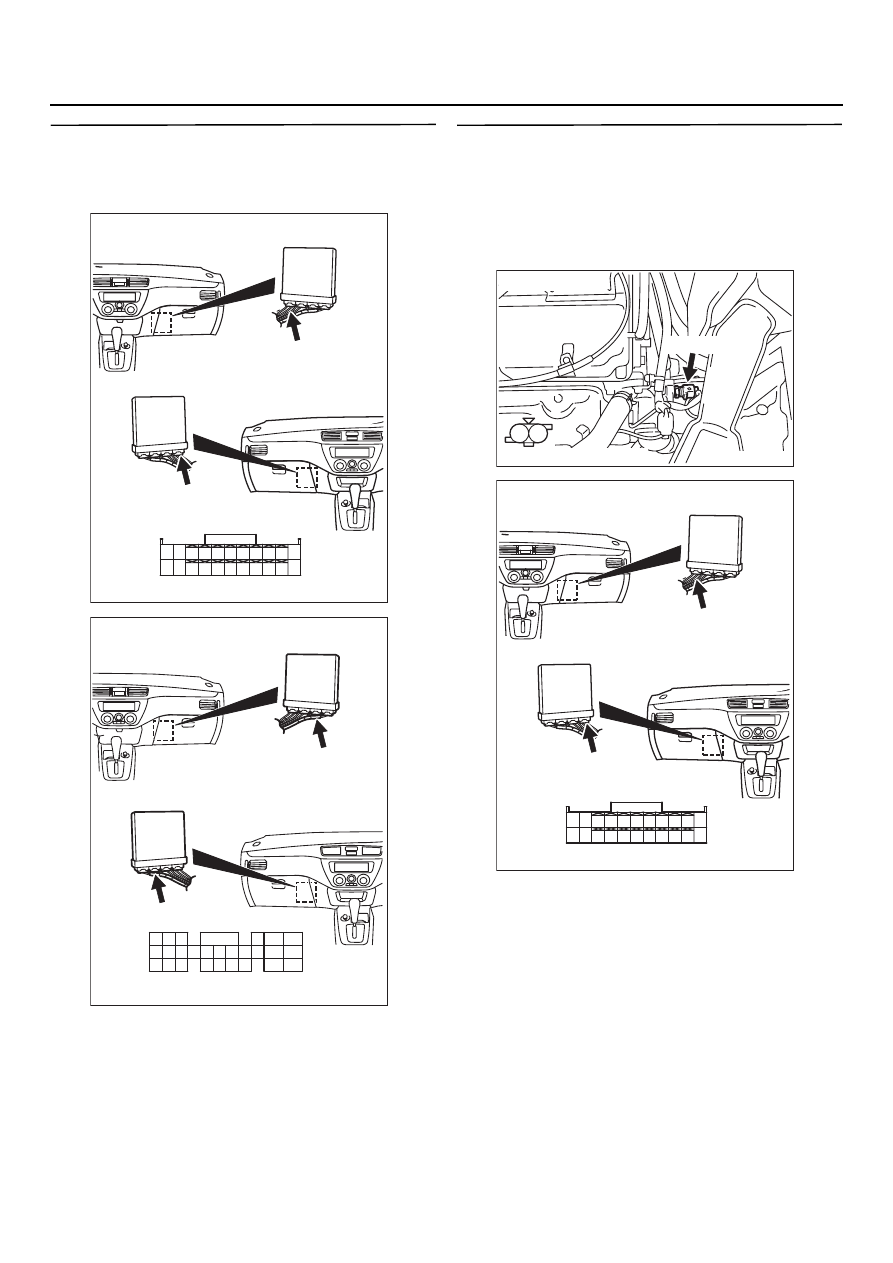

ЭТАП 7. Проверка электрического разъёма:
СQ129, блок управления двигателем <МКП>
или СQ124, блок управления двигателем /
коробкой передач <АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте или замените.

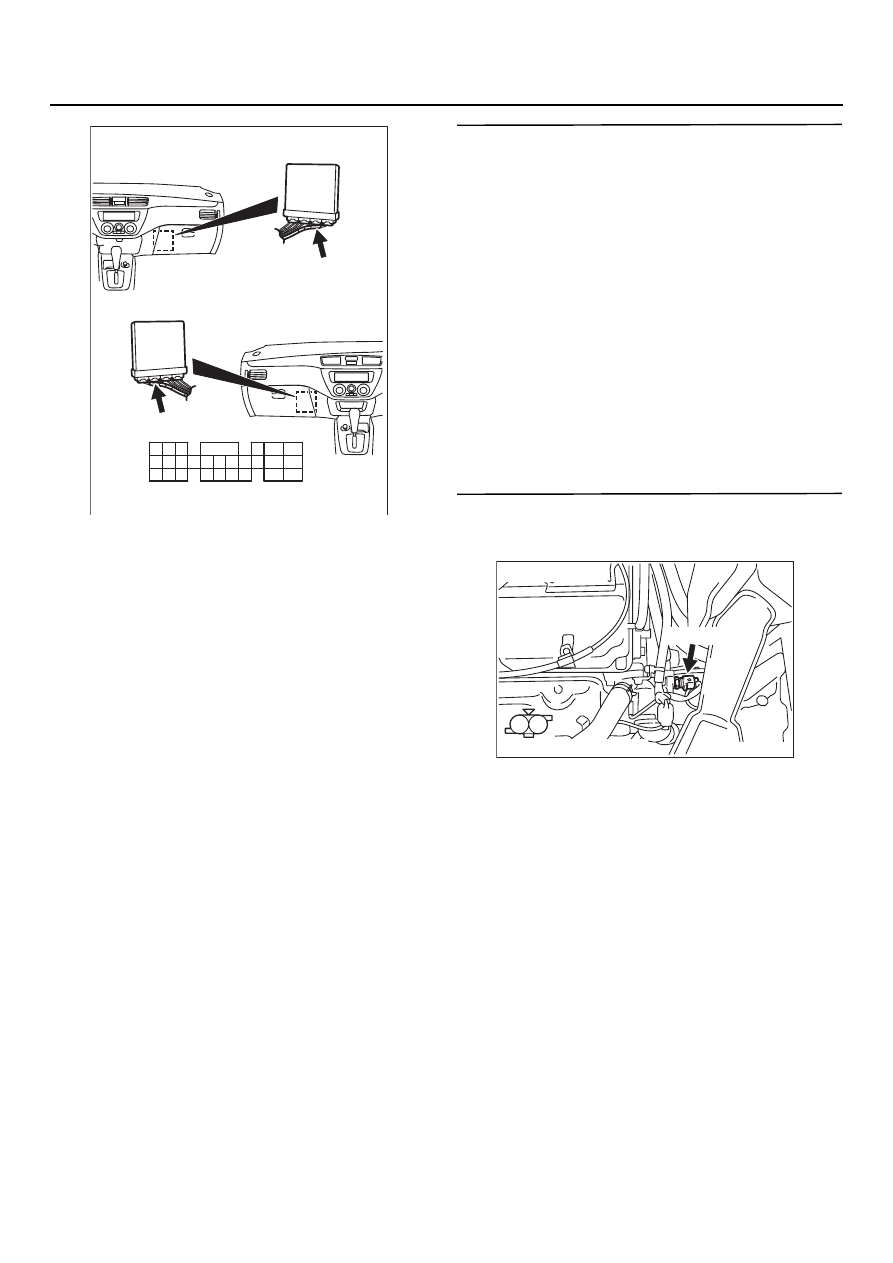

ЭТАП 8. Проверьте жгут между разъёмом
ВQ111 (контакт № 1) датчика температуры
охлаждающей жидкости и разъёмом СQ129
(контакт № 83) блока управления
двигателем <МКП> или разъёмом СQ124
(контакт № 44) блока управления
двигателем/коробкой передач <АКП>

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK301115

1

2

AB

Разъём: BQ111

BK111 (B)

Разъём со стороны жгута

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

13A

-51

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

•

Проверьте цепь сигнала (вывод) на предмет
короткого замыкания.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте.

ЭТАП 9. База данных прибора MUTQII/III

•

См. перечень данных в справочной таблице,

CTP.13A-406

.

a. Позиция 21: Датчик температуры

охлаждающей жидкости

НОРМА:

Непрогретый двигатель: Температура

окружающего воздуха.

Прогретый двигатель: При 80

−

 120

°

C

В: Результаты проверки удовлетворительны?

ДА :

Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем
<МКП> или блок управления
двигателем / коробкой передач <АКП>.

ЭТАП 10. Измерьте сопротивление
на контактах разъёма ВQ111 датчика
температуры охлаждающей жидкости

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Сопротивление между контактом № 2
и "массой".

НОРМА: 2 Ом или меньше

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Переходите к Этапу 11 .

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK301115

1

2

AB

Разъём: BQ111

BK111 (B)

Разъём со стороны жгута
