Mitsubishi Lancer / Lancer Wagon. Руководство - часть 667





ВЫПУСКНОЙ КОЛЛЕКТОР

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-9

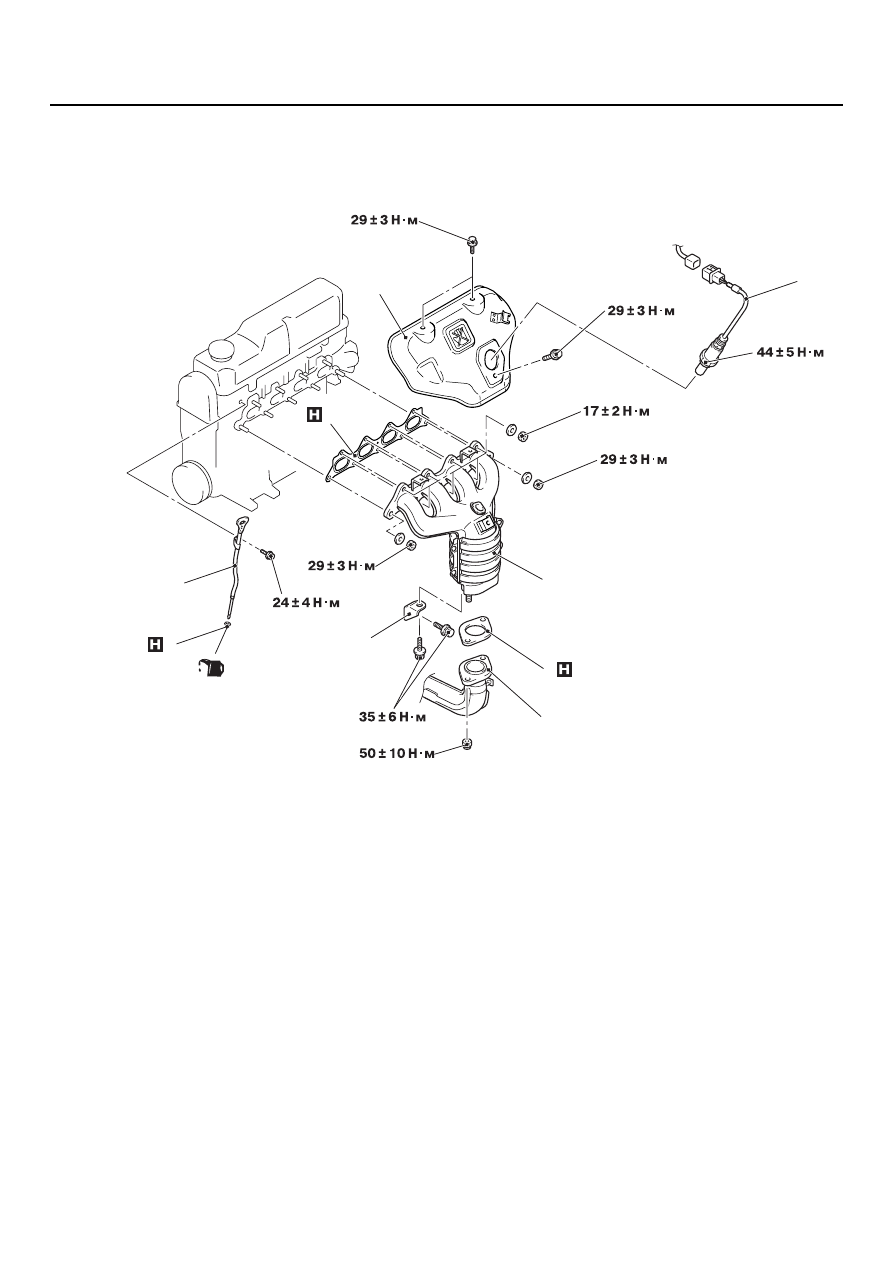

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА <4G1>

M1151003300568

AC303662

3

7

1

2

4

6

8

AB

9

5

Масло для двигателя

Последовательность снятия

1. Отсоедините приёмную трубу

выпускной системы.

2. Снимите уплотнительную

прокладку.

<<A>> >>A<<

3. Отсоедините передний

кислородный датчик.

4. Снимите маслоизмерительный

щуп и направляющую щупа.

5. Снимите уплотнительное кольцо

маслоизмерительного щупа.

6. Снимите экран выпускного

коллектора.

7. Снимите кронштейн выпускного

коллектора.

8. Снимите выпускной коллектор.
9. Снимите прокладку выпускного

коллектора.

Последовательность снятия



ВЫПУСКНОЙ КОЛЛЕКТОР

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-10

ЗАМЕЧАНИЯ ПО СНЯТИЮ
КОМПОНЕНТА С АВТОМОБИЛЯ

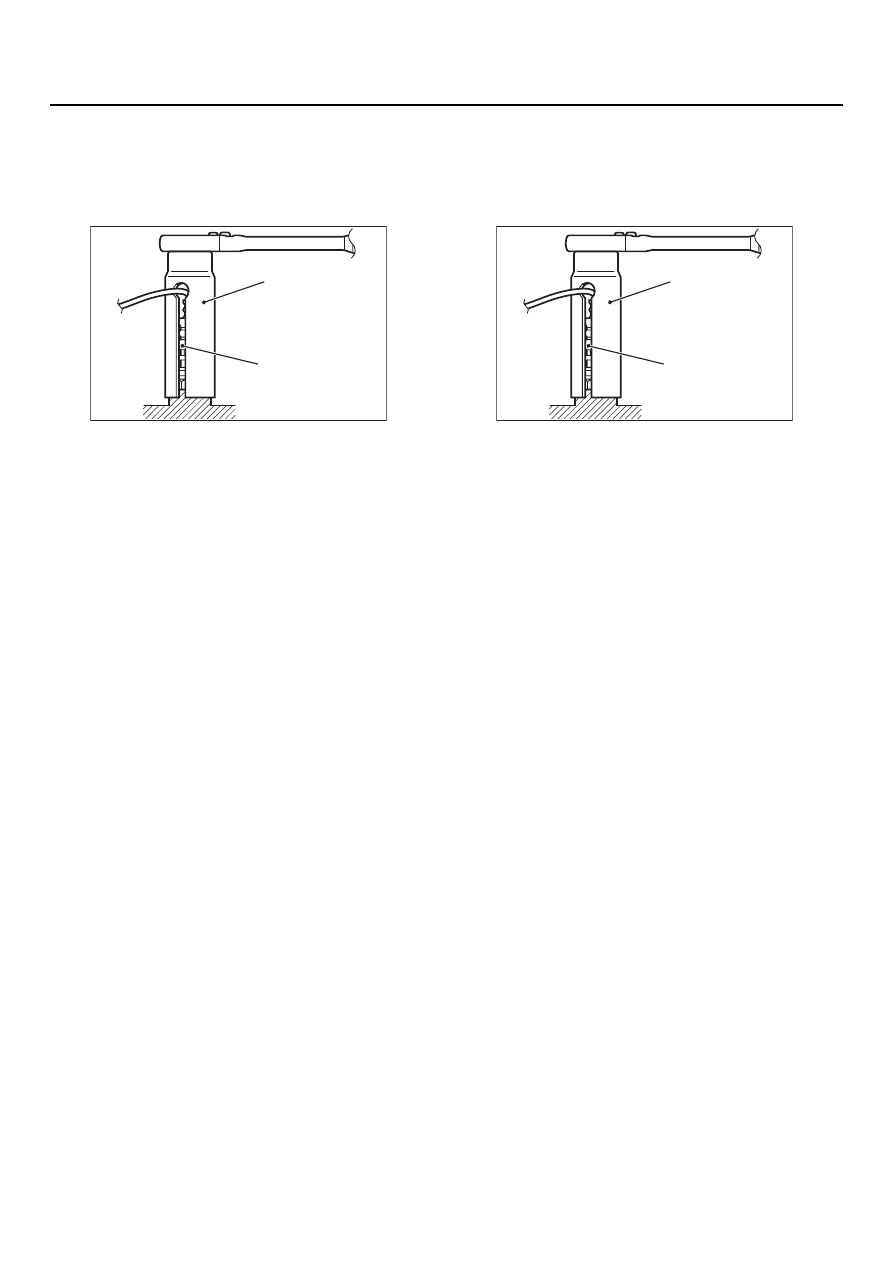

<<A>> СНЯТИЕ ПЕРЕДНЕГО
КИСЛОРОДНОГО ДАТЧИКА

Для снятия переднего кислородного датчика
используйте специальный ключ (MD998770).

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ
КОМПОНЕНТА НА АВТОМОБИЛЬ

>>A<< УСТАНОВКА ПЕРЕДНЕГО
КИСЛОРОДНОГО ДАТЧИКА

Для установки переднего кислородного датчика
используйте специальный ключ (MD998770).

AC212566AC

MD998770

Кислородный
датчик (передний)

AC212566AC

MD998770

Кислородный
датчик (передний)

ВЫПУСКНОЙ КОЛЛЕКТОР

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-11

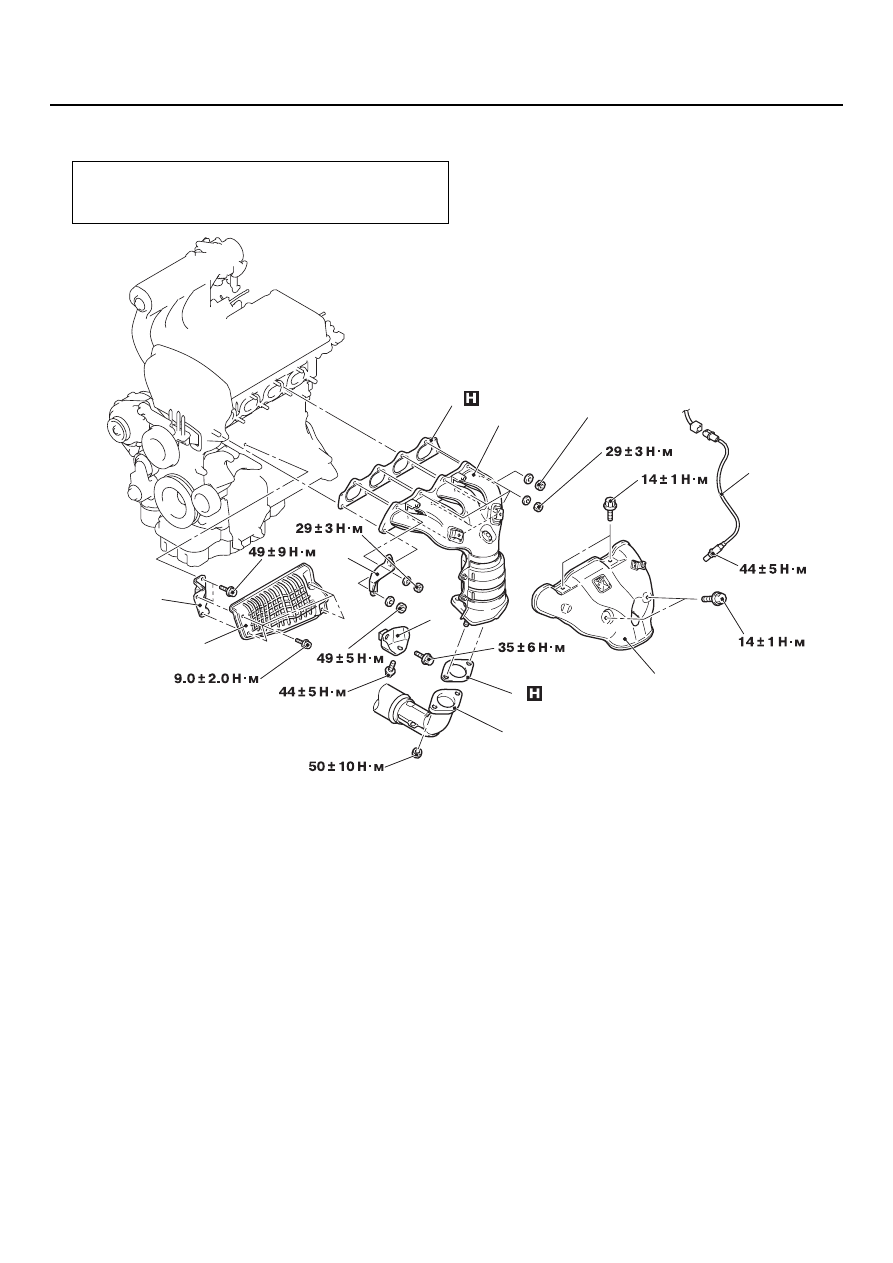

СНЯТИЕ И УСТАНОВКА <4G6>

M1151003300579

Операции, выполняемые до снятия и после
установки коллектора
Снимите (установите) защитный кожух.

AC303680

3

4

1

2

5

8

9

AB

10

49

± 5 Н· м

6

7

Последовательность снятия

1.

Отсоедините приёмную трубу
выпускной системы.

2.

Снимите уплотнительную
прокладку.

<<A>> >>A<<

3.

Отсоедините передний
кислородный датчик.

4.

Снимите экран выпускного
коллектора.

5.

Снимите кронштейн выпускного
коллектора.

6.

Снимите защитную крышку
стартера.

7.

Снимите кронштейн крышки
стартера.

8.

Снимите кронштейн для подъёма
двигателя.

9.

Снимите выпускной коллектор.

10. Снимите прокладку выпускного

коллектора.

Последовательность снятия



ВЫПУСКНОЙ КОЛЛЕКТОР

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-12

ЗАМЕЧАНИЯ ПО СНЯТИЮ
КОМПОНЕНТА С АВТОМОБИЛЯ

<<A>> СНЯТИЕ ПЕРЕДНЕГО
КИСЛОРОДНОГО ДАТЧИКА

Для снятия переднего кислородного датчика
используйте специальный ключ (MD998770).

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ
КОМПОНЕНТА НА АВТОМОБИЛЬ

>>A<< УСТАНОВКА ПЕРЕДНЕГО
КИСЛОРОДНОГО ДАТЧИКА

Для установки переднего кислородного датчика
используйте специальный ключ (MD998770).

ПРОВЕРКА КОМПОНЕНТОВ

M1151003400543

Проверка осуществляется в соответствии с
приведёнными пунктами проверки. В случае
обнаружения дефектов неисправный компонент
должен быть заменён.

Проверка выпускного коллектора

1. Проверьте наличие трещин или повреждений

выпускного коллектора.

2. При помощи линейки или специального

шаблона проверьте неплоскостность
сопрягаемого с головкой цилиндров стыка
коллектора.

Номинальное значение: 0,15 мм

или менее

Предельное допускаемое значение:

0,20 мм

AC212566AC

MD998770

Кислородный
датчик (передний)

AC212566AC

MD998770

Кислородный
датчик (передний)
