ВЫПУСКНАЯ СИСТЕМА И ОСНОВНОЙ ГЛУШИТЕЛЬ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-13

ВЫПУСКНАЯ СИСТЕМА И ОСНОВНОЙ ГЛУШИТЕЛЬ

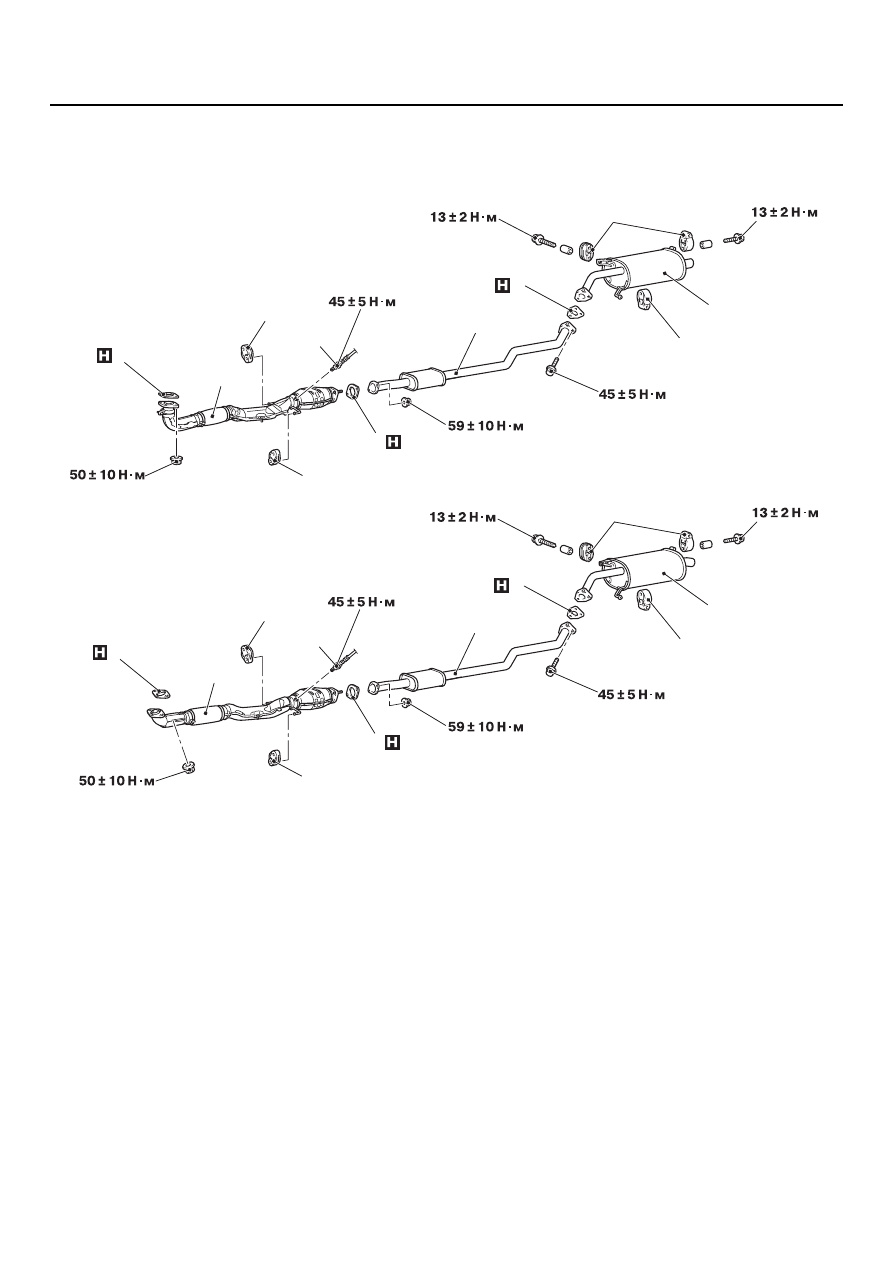

СНЯТИЕ И УСТАНОВКА

M1151008700301

AC303694AB

1

3

2

6

4

5

7

4

8

9

9

<4G1>

AC303695AB

1

3

2

6

4

5

7

4

8

9

9

<4G6>

Последовательность снятия
основного глушителя

1.

Снимите основной глушитель.

3.

Снимите уплотнительную
прокладку.

4.

Снимите детали подвеса
глушителя.
Последовательность снятия
центральной части выпускной
системы

2.

Снимите центральную часть
выпускной системы.

3.

Снимите уплотнительную
прокладку.

7.

Снимите уплотнительную
прокладку.

Последовательность снятия
приёмной трубы

<<A>> >>A<<

5.

Отсоедините задний
кислородный датчик.

6.

Снимите приёмную трубу.

7.

Снимите уплотнительную
прокладку.

8.

Снимите уплотнительную
прокладку.

9.

Снимите детали подвеса
приёмной трубы.

ВЫПУСКНАЯ СИСТЕМА И ОСНОВНОЙ ГЛУШИТЕЛЬ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-14

ЗАМЕЧАНИЯ ПО СНЯТИЮ
КОМПОНЕНТА С АВТОМОБИЛЯ

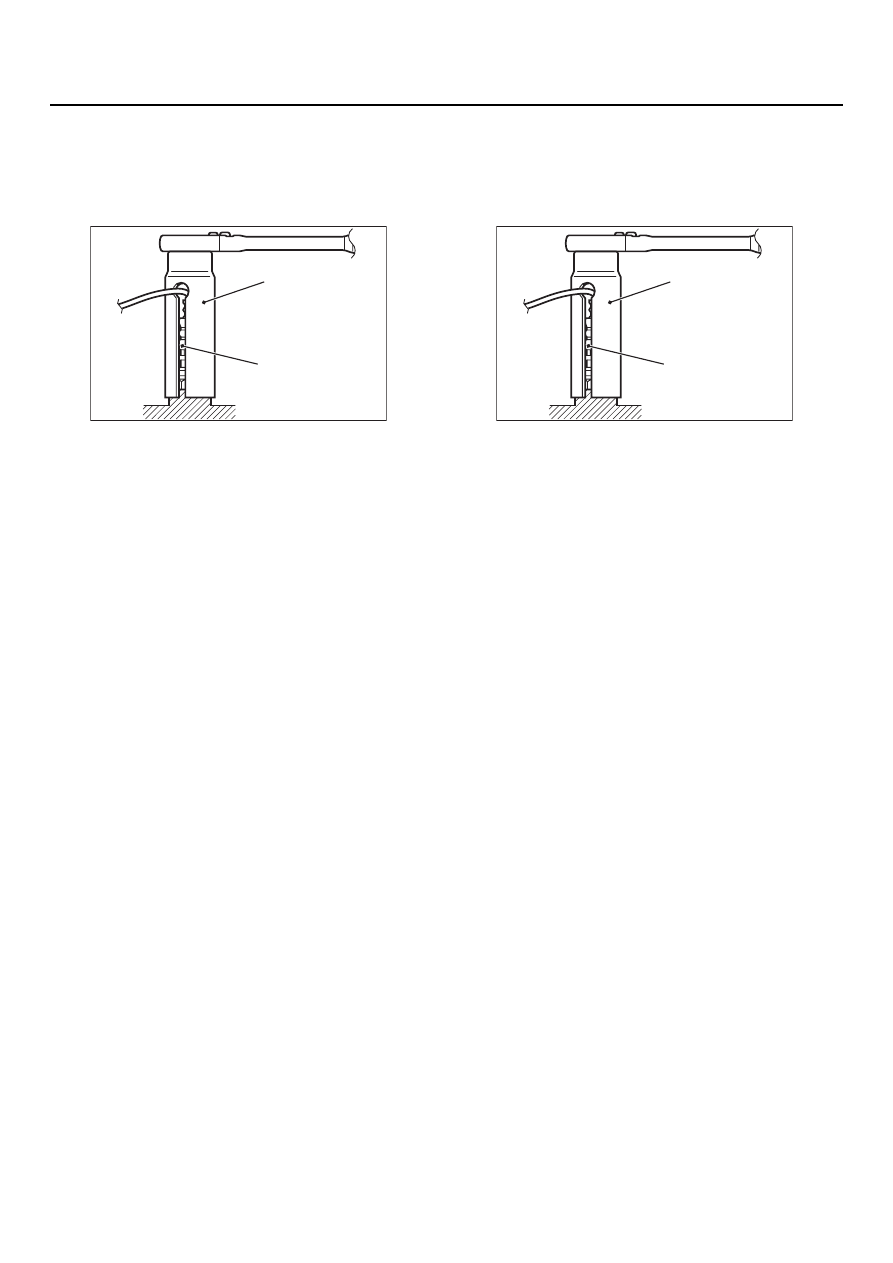

<<A>> СНЯТИЕ ЗАДНЕГО
КИСЛОРОДНОГО ДАТЧИКА

Для снятия заднего кислородного датчика
используйте специальный ключ (MD998770).

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ
КОМПОНЕНТА НА АВТОМОБИЛЬ

>>A<< УСТАНОВКА ЗАДНЕГО
КИСЛОРОДНОГО ДАТЧИКА

Для установки заднего кислородного датчика
используйте специальный ключ (MD998770).

AC212566AD

MD998770

Кислородный датчик
(задний)

AC212566AD

MD998770

Кислородный датчик
(задний)

32

-1

ГЛАВА 32

КРЕПЛЕНИЕ СИЛОВОЙ

УСТАНОВКИ

В МОТОРНОМ ОТСЕКЕ

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . .

32

-2

ОСНОВНЫЕ ДАННЫЕ
ДЛЯ РЕГУЛИРОВКИ
И КОНТРОЛЯ . . . . . . . . . . . . . . . .

32

-3

СПЕЦИАЛЬНЫЙ
ИНСТРУМЕНТ  . . . . . . . . . . . . . . .

32

-3

КРЕПЛЕНИЕ ДВИГАТЕЛЯ
В МОТОРНОМ ОТСЕКЕ . . . . . . . .

32

-4

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

32

-4

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ
В МОТОРНОМ ОТСЕКЕ  . . . . . . . .

32

-5

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

32

-5

ОПОРА ДВИГАТЕЛЯ,
ЦЕНТРАЛЬНАЯ(ПРОДОЛЬНАЯ)
БАЛКА  . . . . . . . . . . . . . . . . . . . . .

32

-7

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

32

-7

ПОПЕРЕЧНАЯ БАЛКА  . . . . . . . . .

32

-9

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

32

-9

ОБЩАЯ ИНФОРМАЦИЯ

КРЕПЛЕНИЕ СИЛОВОЙ УСТАНОВКИ В МОТОРНОМ ОТСЕКЕ

32

-2

ОБЩАЯ ИНФОРМАЦИЯ

M1321000100340

Система крепления двигателя в моторном
отсеке использует инерционноосевой
четырехточечный метод подвески, который
хорошо проверен в эксплуатации.

•

Оптимальное расположение передних
и задних опор хорошо распределяет
нагрузки, чем снижает вибрации двигателя
на холостом ходу.

•

Продольные опоры с жидким наполнением
цилиндрического типа обеспечивают
комфортабельность поездки на автомобиле.

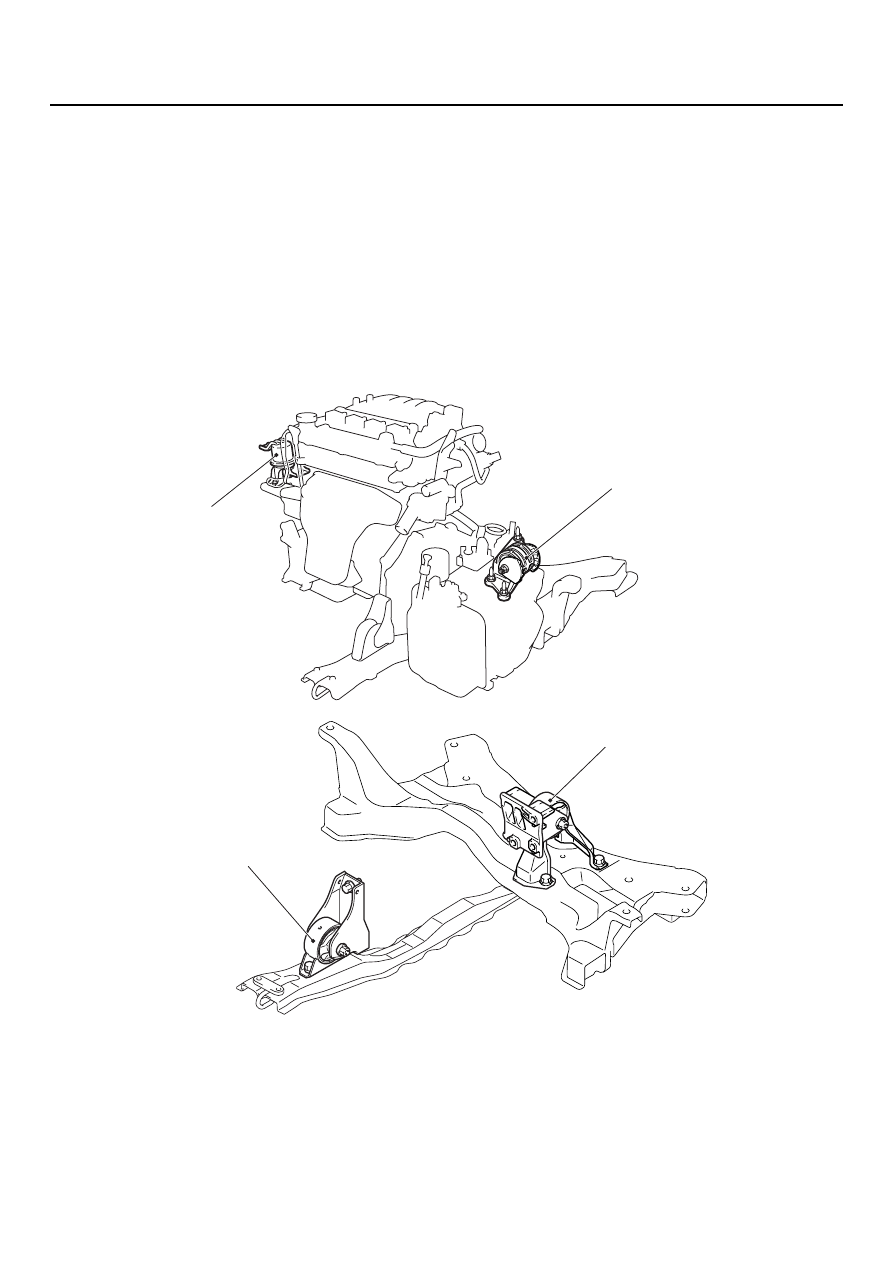

КОНСТРУКТИВНАЯ СХЕМА

AC107318

Y0290AU

AC303563

Монтажный кронштейн
передней опоры двигателя

Монтажный кронштейн боковой
опоры коробки передач

Задняя опора двигателя

Передняя опора двигателя
