15

-1

ГЛАВА 15

ВПУСКНАЯ И ВЫПУСКНАЯ

СИСТЕМЫ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . .

15

-2

ДАННЫЕ ДЛЯ КОНТРОЛЯ
И РЕГУЛИРОВКИ. . . . . . . . . . . . .

15

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
И ПРИСПОСОБЛЕНИЯ  . . . . . . . .

15

-2

ВОЗДУШНЫЙ ФИЛЬТР  . . . . . . .

15

-3

СНЯТИЕ И УСТАНОВКА   . . . . . . . . . . . . . .

15

-3

ВПУСКНОЙ КОЛЛЕКТОР . . . . . . .

15

-5

СНЯТИЕ И УСТАНОВКА   . . . . . . . . . . . . . .

15

-5

СНЯТИЕ И УСТАНОВКА <4G6>  . . . . . . . .

15

-7

ПРОВЕРКА КОМПОНЕНТОВ . . . . . . . . . . .

15

-8

ВЫПУСКНОЙ КОЛЛЕКТОР  . . . . .

15

-9

СНЯТИЕ И УСТАНОВКА <4G1>  . . . . . . . .

15

-9

СНЯТИЕ И УСТАНОВКА <4G6>  . . . . . . . .

15

-11

ПРОВЕРКА КОМПОНЕНТОВ . . . . . . . . . . .

15

-12

ВЫПУСКНАЯ СИСТЕМА И ОСНОВНОЙ
ГЛУШИТЕЛЬ  . . . . . . . . . . . . . . . .

15

-13

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

15

-13

ОБЩИЕ СВЕДЕНИЯ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-2

ОБЩИЕ СВЕДЕНИЯ

M1151000100402

Выпускная система состоит из трёх частей.

ДАННЫЕ ДЛЯ КОНТРОЛЯ И РЕГУЛИРОВКИ

M1151000300428

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

M1151000600399

Пункт

Номинальное
значение

Предельное
допускаемое
значение

Неплоскостность уплотнительного стыка коллектора, мм

0,15 или менее

0,20

Инструмент

Обозначение

Название

Применение

MD998770

Ключ для снятия
кислородного датчика

Снятие и установка
кислородного датчика

ВОЗДУХООЧИСТИТЕЛЬ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-3

ВОЗДУХООЧИСТИТЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1151002100486

ВНИМАНИЕ

Компоненты, обозначенные *, изготовлены из композитного материала, состоящего
из пластмассовой основы с добавками вторичного бумажного сырья. При работе с этими
компонентами соблюдайте следующие предосторожности.

•

Избегайте ударов и чрезмерных нагрузок во время снятия и установки.

•

Во время установки надёжно соедините крышку с корпусом воздушного фильтра.

NOTE: Компоненты, обозначенные *, изготовлены из композитного материала, состоящего
из пластмассовой основы с добавками вторичного бумажного сырья. Утилизуйте такие
компоненты в соответствии с местным законодательством.

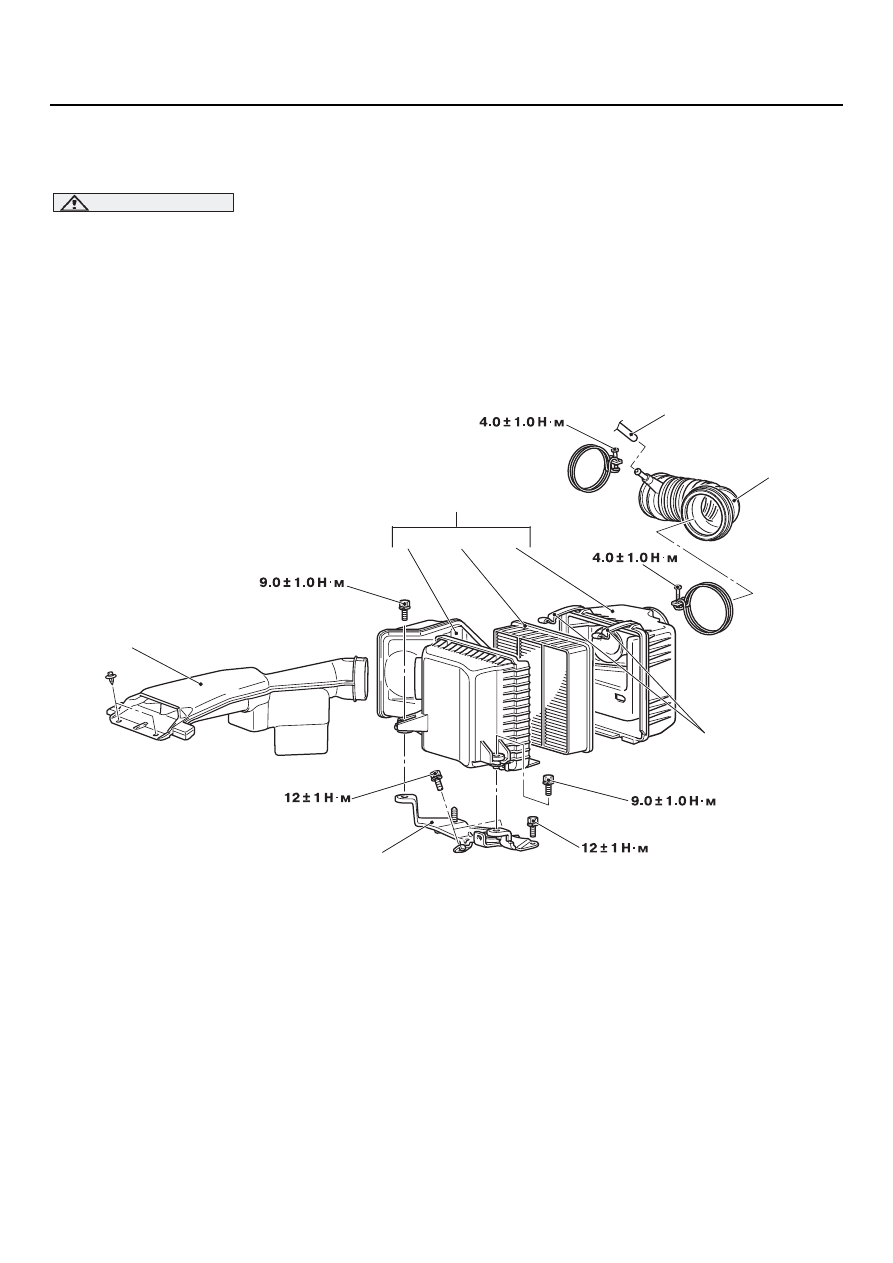

AC303618

10*

9*

4

1*

5

11

AB

Clamp

8*

3*

<4G1>

ВОЗДУХООЧИСТИТЕЛЬ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-4

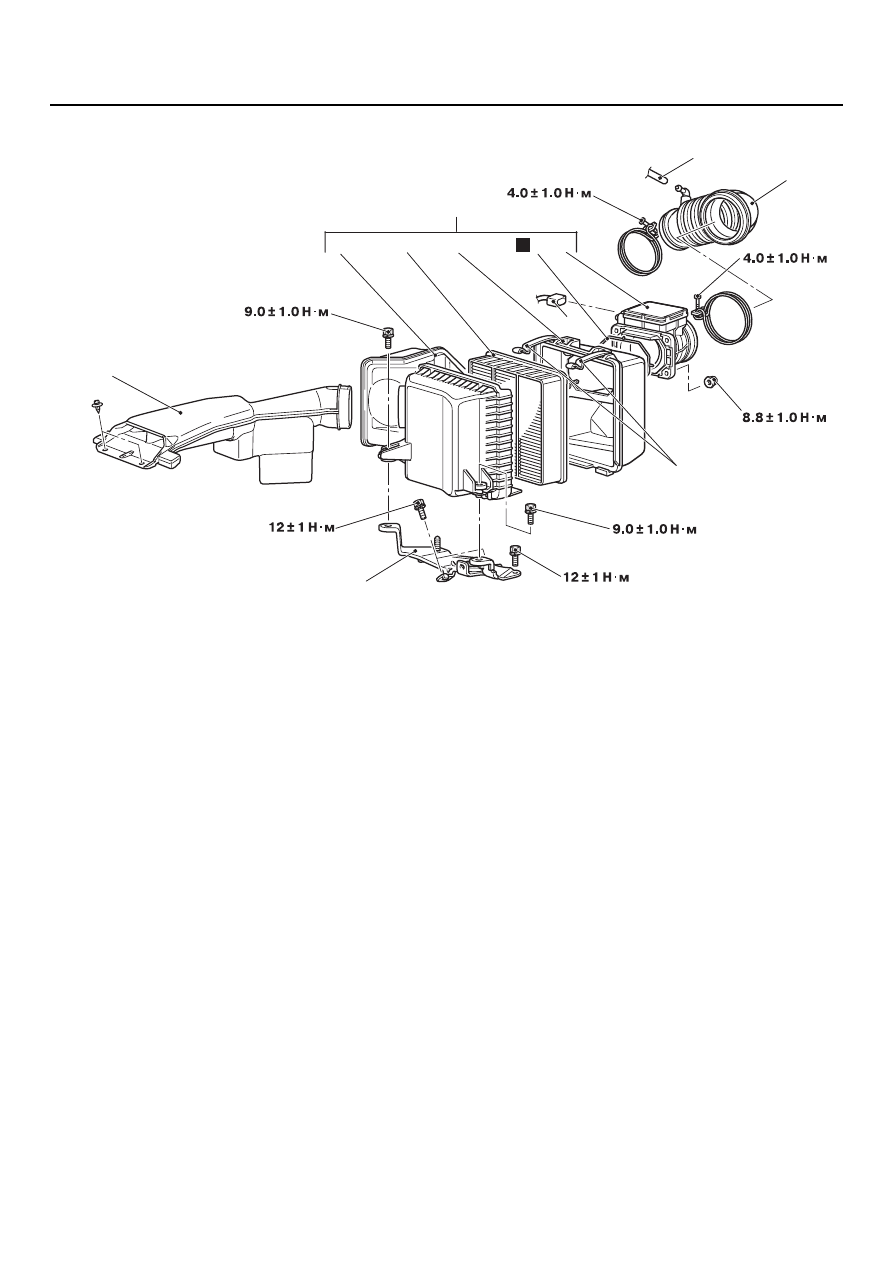

AC303619

10*

9*

4

1*

5

11

AB

Clamp

8*

3*

<4G6>

6

7

Н

2

Последовательность снятия

1. Снимите воздухозаборник.
2. Снимите разъём датчика расхода

воздуха <4G6>.

3. Снимите воздушный фильтр

<4G1> или воздушный фильтр
вместе с датчиком расхода
воздуха <4G6>.

4. Отсоедините шланг вентиляции

картера.

5. Снимите шланг, соединяющий

воздушный фильтр с корпусом
дроссельной заслонки.

6. Снимите датчик расхода воздуха

<4G6>.

7. Снимите прокладку датчика

расхода воздуха <4G6>

8. Снимите крышку воздушного

фильтра.

9. Снимите фильтрующий элемент

воздушного фильтра.

10. Снимите корпус воздушного

фильтра.

11. Снимите кронштейн воздушного

фильтра.

Последовательность снятия
