Mitsubishi Lancer / Lancer Wagon. Руководство - часть 645
23A
-153
ПОИСК НЕИСПРАВНОСТЕЙ <АКП>
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

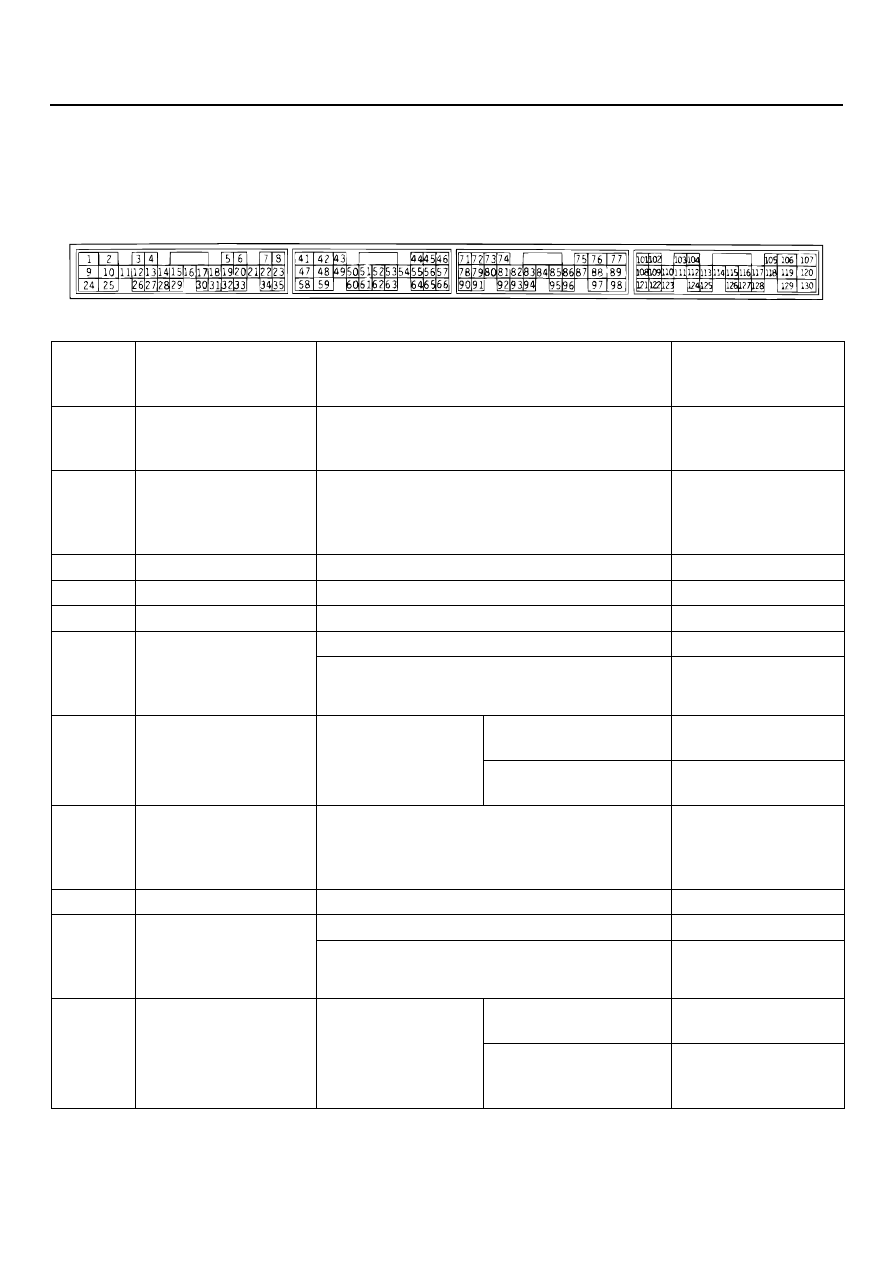

ПРОВЕРКА НАПРЯЖЕНИЯ
НА КОНТАКТАХ РАЗЪЕМА
ЭЛЕКТРОННОГО БЛОКА
УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И АКП
M1231008400286
AC005322
Номера
контакт
ов
Проверяемый
компонент
или параметр
Условия выполнения проверки
Номинальное
значение
45
Датчик положения
коленчатого вала
двигателя
Режим работы двигателя: Холостой ход
1,5 2,5 В
46
Напряжение сигнала
датчика TPS угла
открытия дрос
сельной заслонки
Положение ключа зажигания: ON
4,9 5,1 В
50
Реле управления АКП Положение ключа зажигания: ON
1 В или меньше
57
"Масса" датчика
Постоянно
0,5 В или меньше
76
"Масса"
Постоянно
1 В или меньше
77
Напряжение
электропитания
электромагнитных
клапанов
Положение ключа зажигания: OFF
1 В или меньше
Положение ключа зажигания: ON
Сетевое
напряжение
78
Напряжение на
датчике TPS
Положение ключа
зажигания: ON
Педаль акселератора:
Отпущена
335 935 мВ
Педаль акселератора:
Нажата
4500 5000 мВ
80
Сигнал датчика
скорости автомобиля
Выведите на осциллограф напряжение
между контактом 80 и "массой".
Режим работы двигателя: 2000 об/мин
Включенная передача: 3я передача
См.
CTP. 23A-156
,
"Методы проверки
с использованием
осциллографа".
88
"Масса"
Постоянно
1 В или меньше
89
Напряжение
электропитания
электромагнитных
клапанов
Положение ключа зажигания: OFF
1 В или меньше
Положение ключа зажигания: ON
Сетевое
напряжение
101
Переключатель
селектора,
положение "P"
Положение ключа
зажигания: ON
Положение рычага
селектора: P
Сетевое
напряжение
Положение рычага
селектора: Остальные
положения
1 В или меньше
