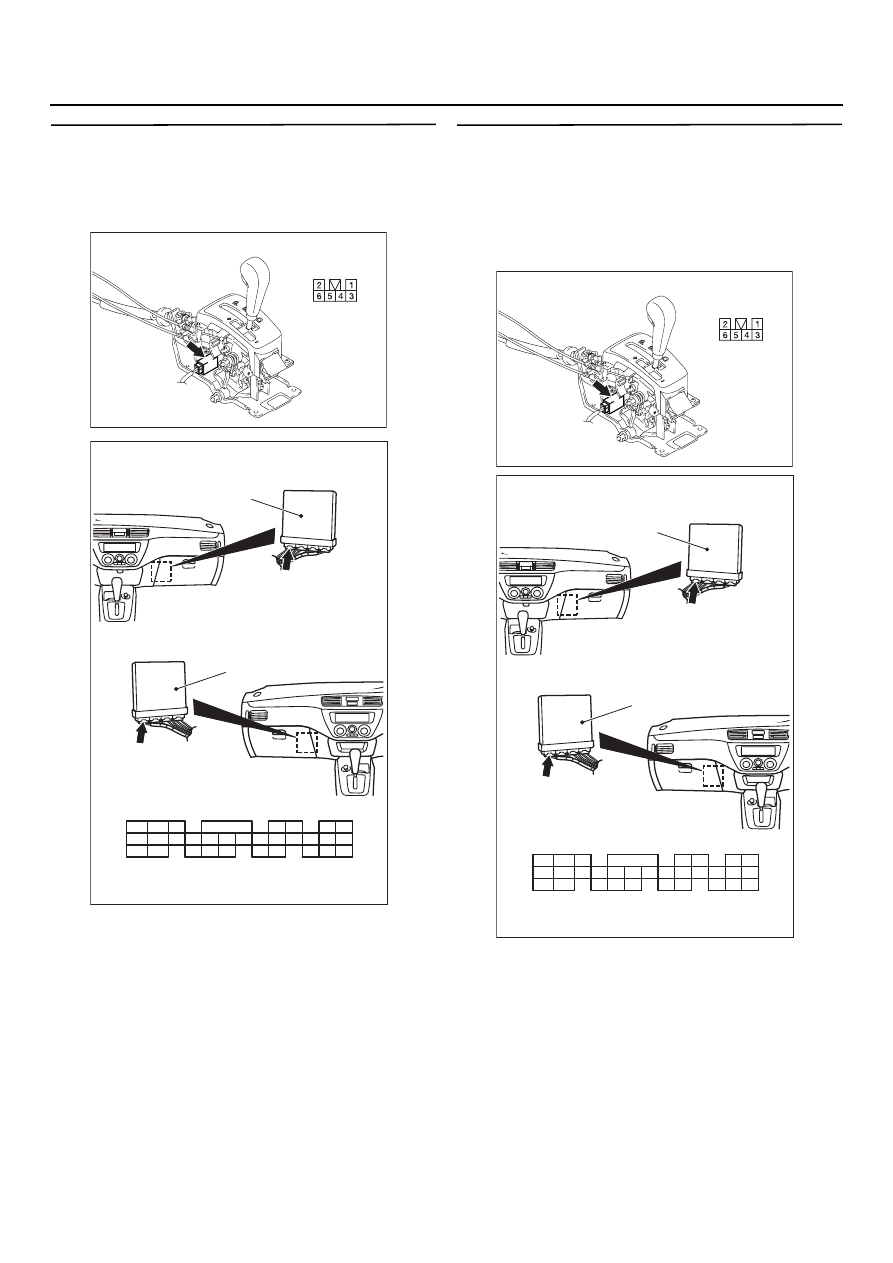

23A

-141

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 22. Проверка электрических
разъемов: Разъем D@27блока
переключателей и разъем С@128
электронного блока управления двигателем
и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 23.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 23. Проверьте электрическую
проводку между контактом № 6
электрического разъема D@27 блока
переключателей и контактом № 110
электрического разъема С@128
электронного блока управления двигателем
и АКП

Проверьте выходную электрическую цепь,
обратив внимание на наличие короткого
замыкания или разрыва.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте электропроводку.

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

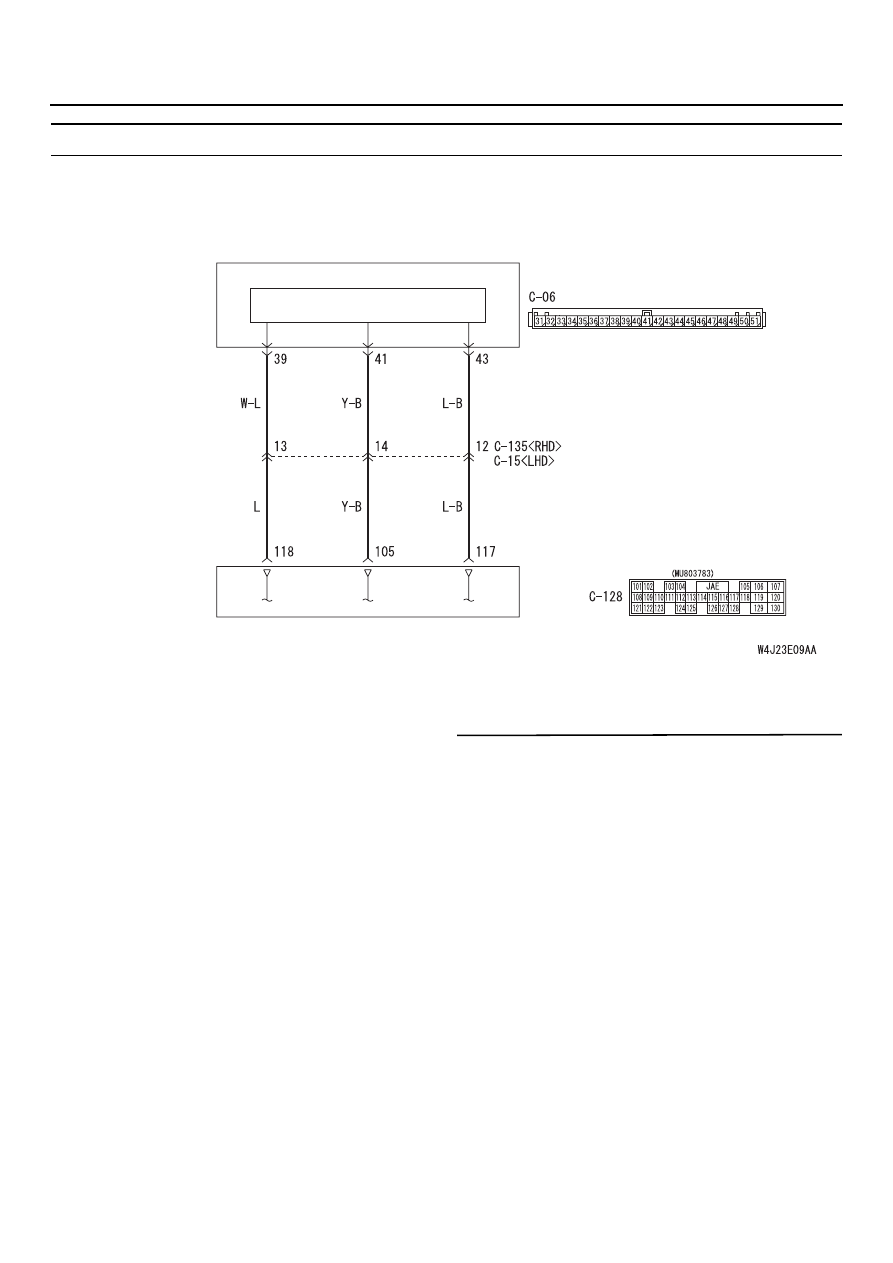

23A

-142

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ПРОЦЕДУРА 17: Ненормальная работа дисплея индикации положений рычага селектора

ПРИНЦИП ДЕЙСТВИЯ

Электронный блок управления двигателем
и АКП определяет включенную водителем
передачу (в спортивном режиме управления
АКП) и посылает сигнал на приборную панель.

ОПИСАНИЕ ПРОЯВЛЕНИЯ
НЕИСПРАВНОСТИ

Возможной причиной неисправности может
быть нвыход из строя блока переключателей,
приборной панели или блока управления
двигателем и АКП.

ВОЗМОЖНЫЕ ПРИЧИНЫ НЕИСПРАВНОСТИ

•

Неисправен блок переключателей.

•

Неисправна приборная панель.

•

Повреждены электрическая проводка
и разъемы.

•

Неисправен электронный блок управления
двигателем и АКП.

УСТРАНЕНИЕ НЕИСПРАВНОСТИ

ЭТАП 1. Список данных MUT@II/III

•

Позиция 67: Переключатель режимов
управления АКП.

•

Позиция 68: Выключатель повышенной
передачи.

•

Позиция 69: Выключатель пониженной
передачи.

Проверьте упомянутый выше список данных,

CTP. 23A-147

. (См. таблицу справочных данных).

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 2.

НЕТ :

ПРОЦЕДУРА 16: Проверка
электрической цепи блока
переключателей (См.

CTP. 23A-132

).

ЭБУ ДВИГАТЕЛЕМ
И АКП

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ПРИБОРНАЯ
ПАНЕЛЬ

ЦЕПЬ УПРАВЛЕНИЯ

AC304942

Электрическая цепь дисплея индикации положений рычага селектора

AB

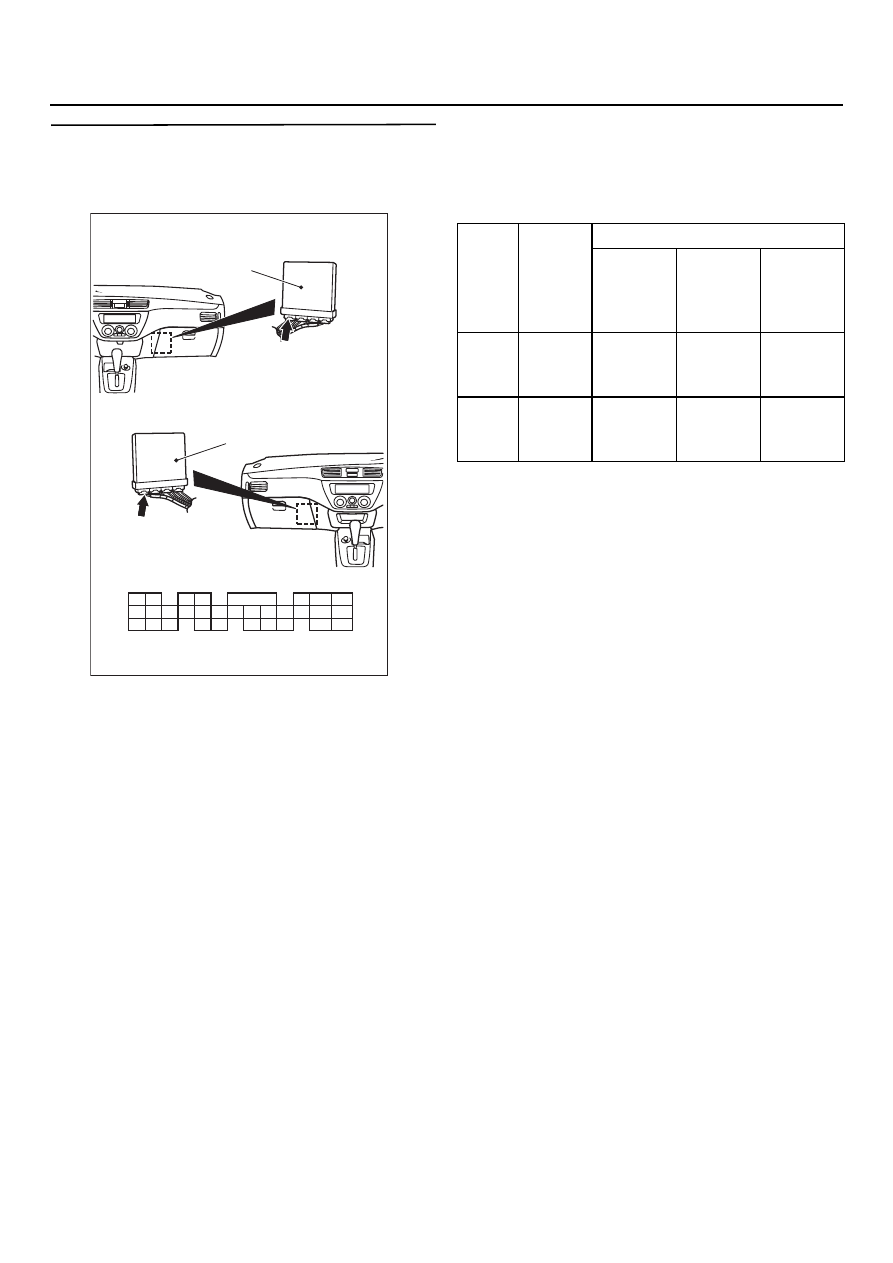

23A

-143

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 2. Измерьте напряжение
на электрическом разъеме C@128
электронного блока управления
двигателем и АКП

Активировав тест с помощью диагностического
прибора MUTII/III, выберите передачу
и измерьте напряжение на контактах разъема
электронного блока управления.

•

Положение ключа зажигания: ON

B: Являются ли удовлетворительными

результаты проверки?
ÄÀ :

Переходите к этапу 4.

НЕТ :

Переходите к этапу 3.

AC304810 AD

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101 102

103 104

106 107

108

110

105

117

115 116

113

109

114

112

111

119

118

123

124

127

122

121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

Номер
теста

Вклю
ченная
пере
дача

Напряжение на контактах

Между
контак
том 117 и
"массой"

Между
контак
том 118 и
"массой"

Между
контак
том 105 и
"массой"

09

3я
пере
дача

8  10 В

8  10 В

1 В или
меньше

10

4я
пере
дача

1 В или
меньше

1 В или
меньше

8  10 В

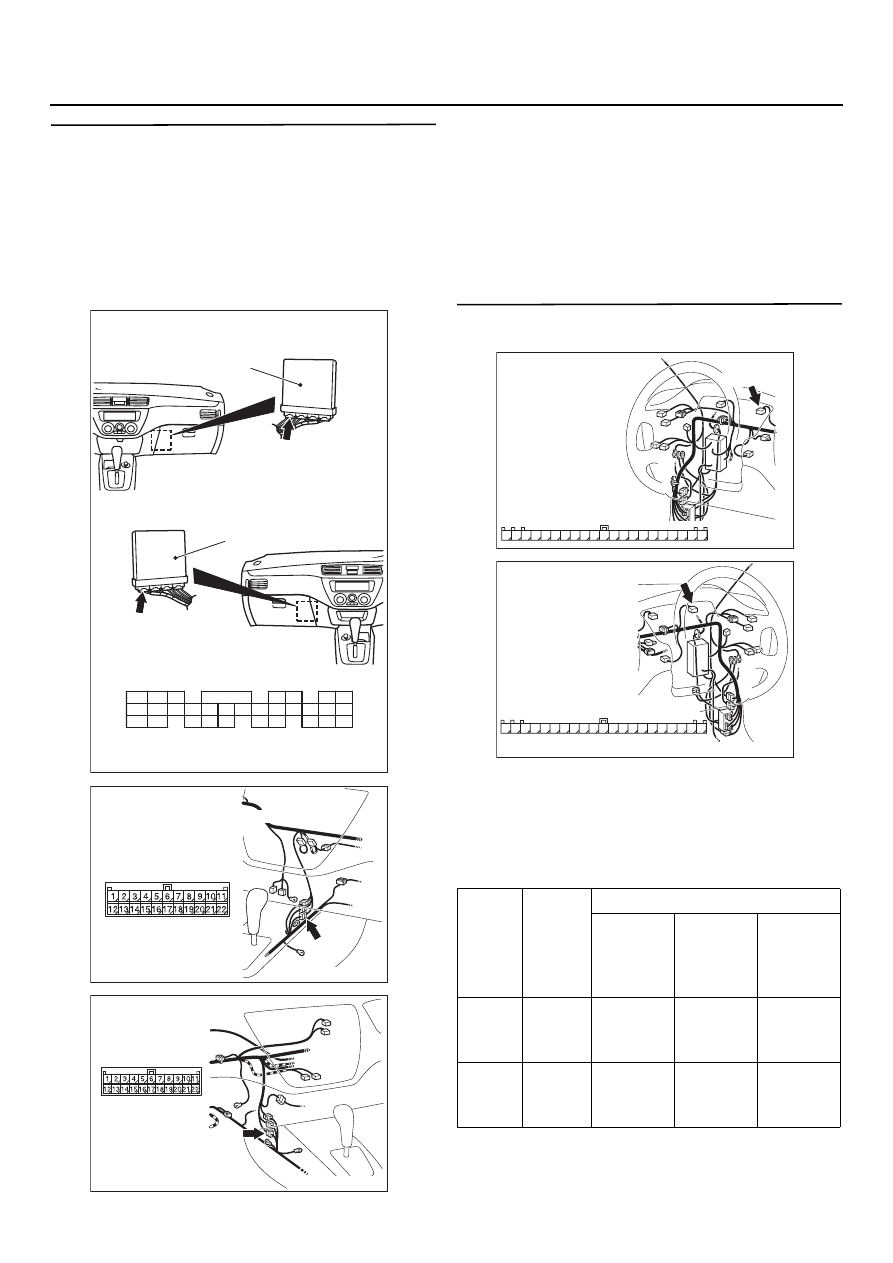

23A

-144

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 3. Проверка электрических разъемов:
Разъем C@128 электронного блока
управления двигателем и АКП,
промежуточный разъем C@15 <для
автомобиля с левым расположением
рулевого колеса> или C@135 <для
автомобиля с правым расположением
рулевого колеса>, разъем C@06 приборной
панели

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Замените электронный блок управления
двигателем и АКП

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 4. Измерьте напряжение на разъеме
С@06 приборной панели.

(1) Снимите приборную панель.
(2) Активировав тест с помощью

диагностического прибора MUTII/III ,
выберите передачу и измерьте напряжение
на контактах разъема приборной панели.

•

Положение ключа зажигания: ON

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 5.

AC304810 AH

Разъем: C@128 <Автомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC303800 AE

C15 (L)

Разъем: C@15
<Автомобили с левым рулем>

AC303818

Разъем: C@135
<Автомобили
с правым рулем>

AH

C135 (L)

Номер
теста

Вклю
ченная
пере
дача

Напряжение на контактах

Между
контак
том 43 и
"массой"

Между
контак
том 39 и
"массой"

Между
контак
том 41 и
"массой"

09

3я
пере
дача

8  10 В

8  10 В

1 В или
меньше

10

4я
пере
дача

1 В или
меньше

1 В или
меньше

8  10 В

AC303798

Разъем: C@06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

C06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303814

Разъем: C@06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 (L)
