Mitsubishi Lancer / Lancer Wagon. Руководство - часть 641

23A

-137

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

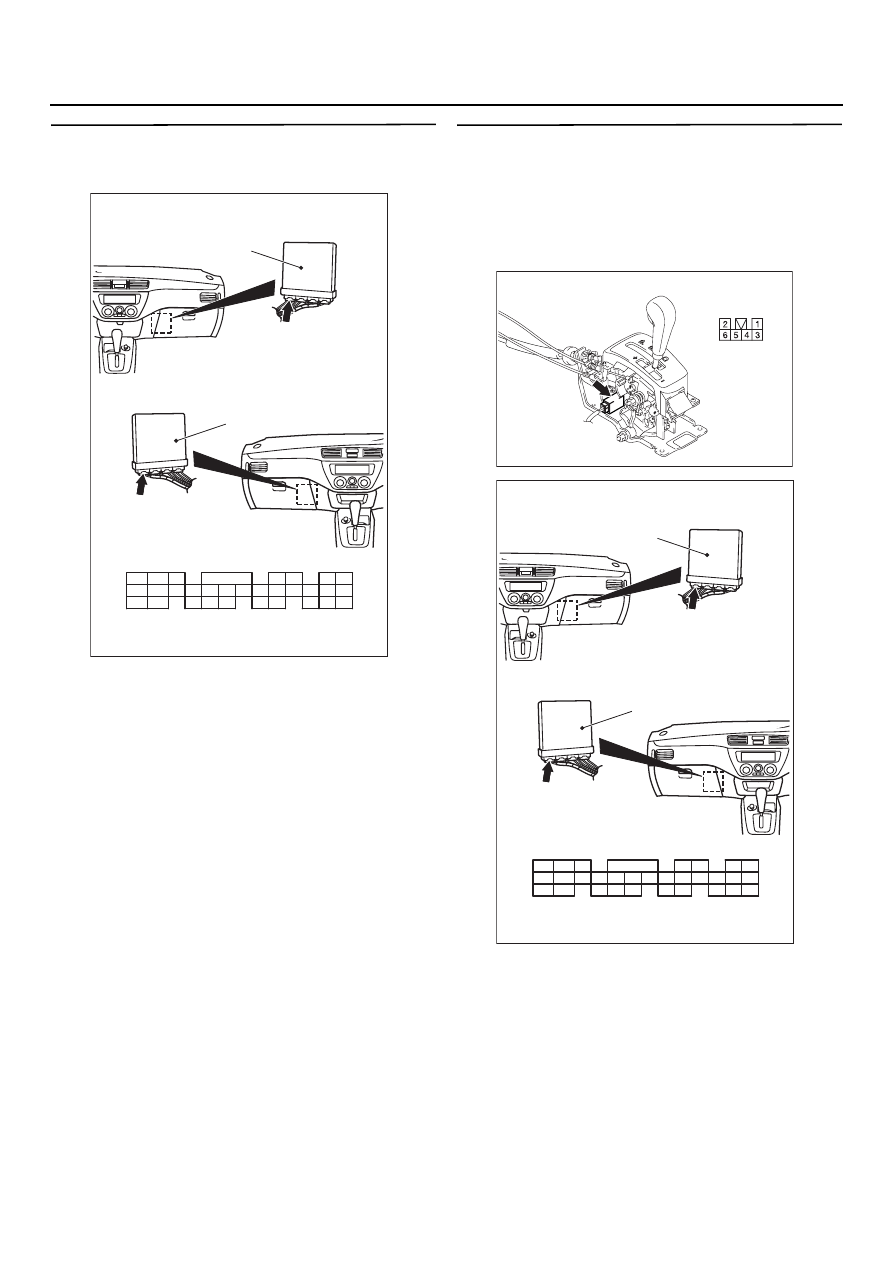

ЭТАП 13. Проверка электрических
разъемов: Разъем C@128 электронного
блока управления двигателем и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 14.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 14. Проверьте электрическую
проводку между контактом № 4
электрического разъема D@27 блока
переключателей и контактом № 109
электрического разъема С@128
электронного блока управления
двигателем и АКП

Проверьте выходную электрическую цепь,
обратив внимание на наличие короткого
замыкания или разрыва.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 15.

НЕТ :

Отремонтируйте электропроводку.

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

23A

-138

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

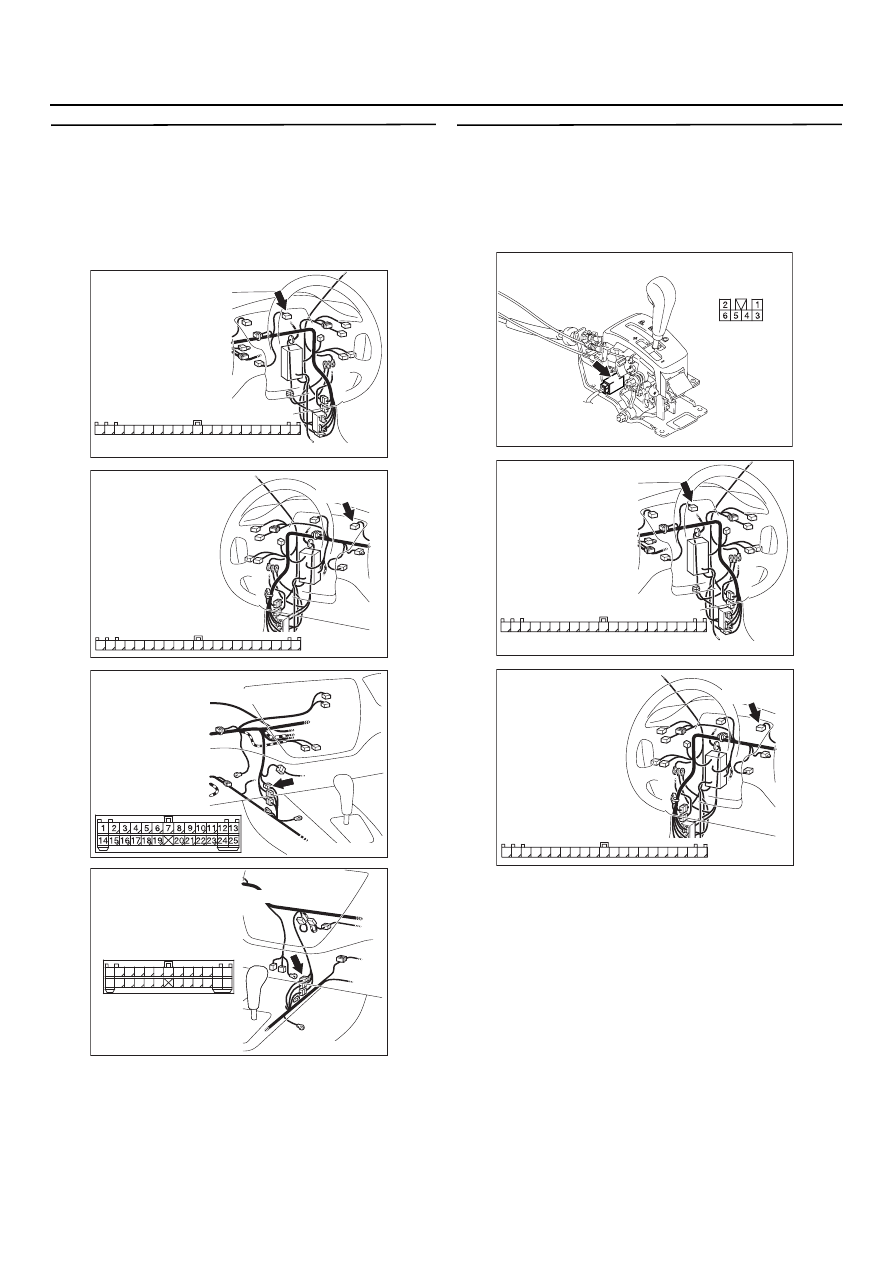

ЭТАП 15. Проверка электрического
разъема: Разъем C@06 приборной панели,
промежуточный разъем C@13 <для
автомобиля с левым расположением
рулевого колеса> или C@137 <для
автомобиля с правым расположением
рулевого колеса>

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 16.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 16. Проверьте электрическую
проводку между контактом № 2
электрического разъема D@27 блока
переключателей и контактом № 44
электрического разъема С@06 приборной
панели

Проверьте выходную электрическую цепь,
обратив внимание на наличие короткого
замыкания или разрыва.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте электропроводку.

AC303814

Разъем: C@06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 (L)

AC303798

Разъем: C@06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

C06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303818 AF

Разъем: C@137
<Автомобили с правым рулем>

AC303800 AC

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C@13
<Автомобили с левым рулем>

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC303814

Разъем: C@06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 (L)

AC303798

Разъем: C@06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

C06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

23A

-139

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

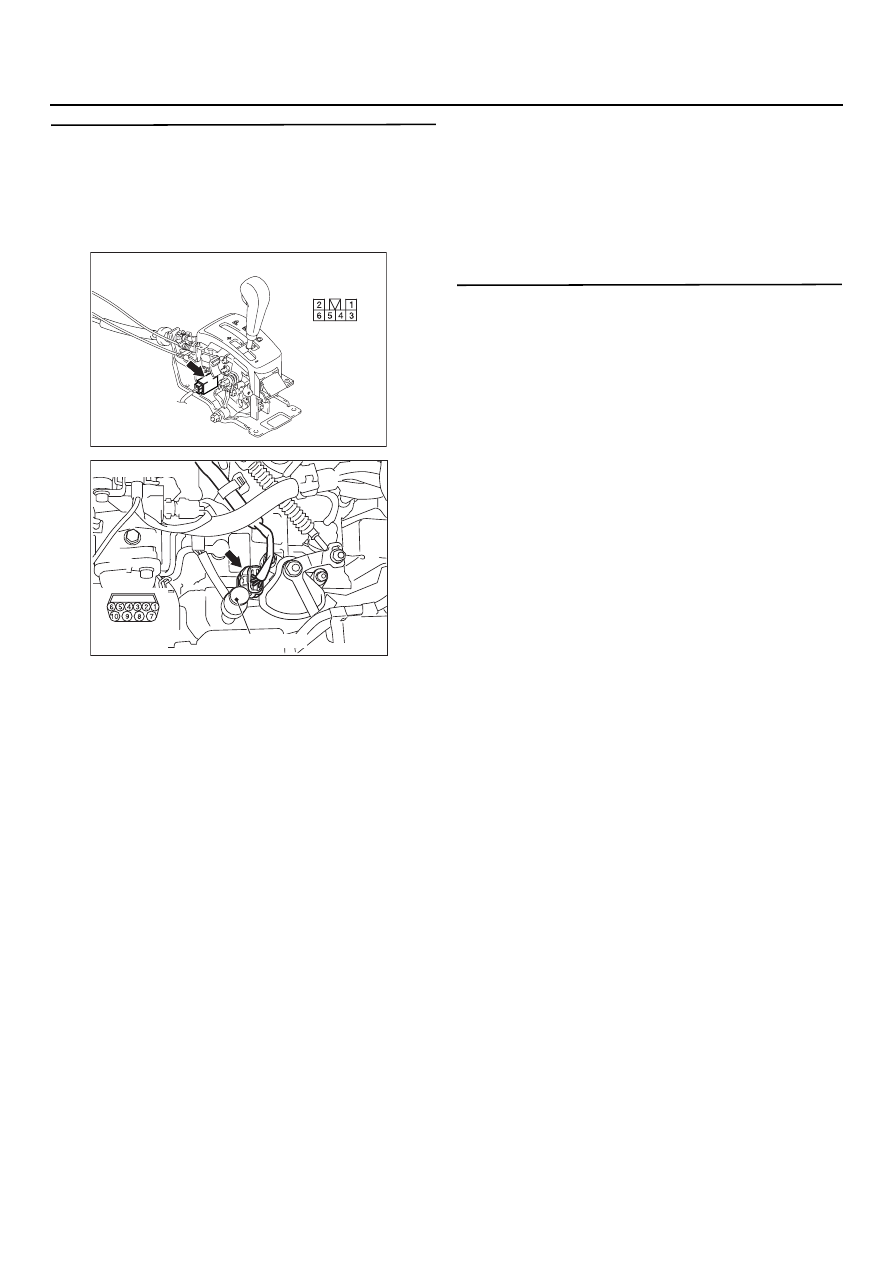

ЭТАП 17. Проверьте электрическую
проводку между контактом № 1
электрического разъема D@27 блока
переключателей и контактом № 1
электрического разъема B@20
переключателя селектора

Проверьте электрическую цепь питания,
обратив внимание на наличие короткого
замыкания или разрыва.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте электропроводку.

ЭТАП 18. Проверьте блока переключателей
См.

CTP. 23A-184

.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 19.

НЕТ :

Замените блок переключателей.

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

23A

-140

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

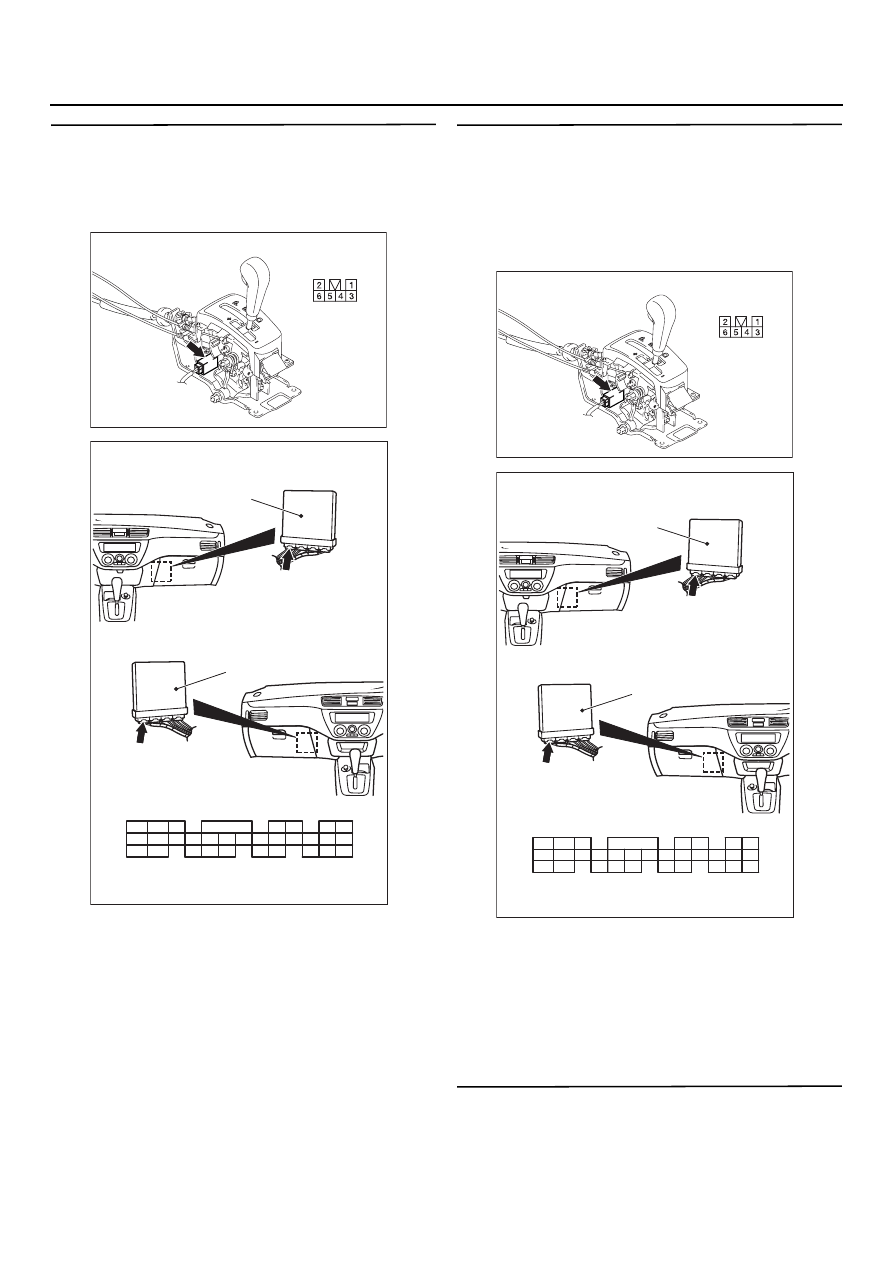

ЭТАП 19. Проверка электрических
разъемов: Разъем D@27 блока
переключателей и разъем С@128
электронного блока управления
двигателем и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 20.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 20. Проверьте электрическую
проводку между контактом № 5
электрического разъема D@27 блока
переключателей и контактом № 122
электрического разъема С@128
электронного блока управления двигателем
и АКП

Проверьте электрическую цепь, обратив
внимание на наличие короткого замыкания
или разрыва.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте электропроводку.

ЭТАП 21. Проверьте блока переключателей.
См.

CTP. 23A-184

.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 22.

НЕТ :

Замените узел переключателей в сборе.

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)
