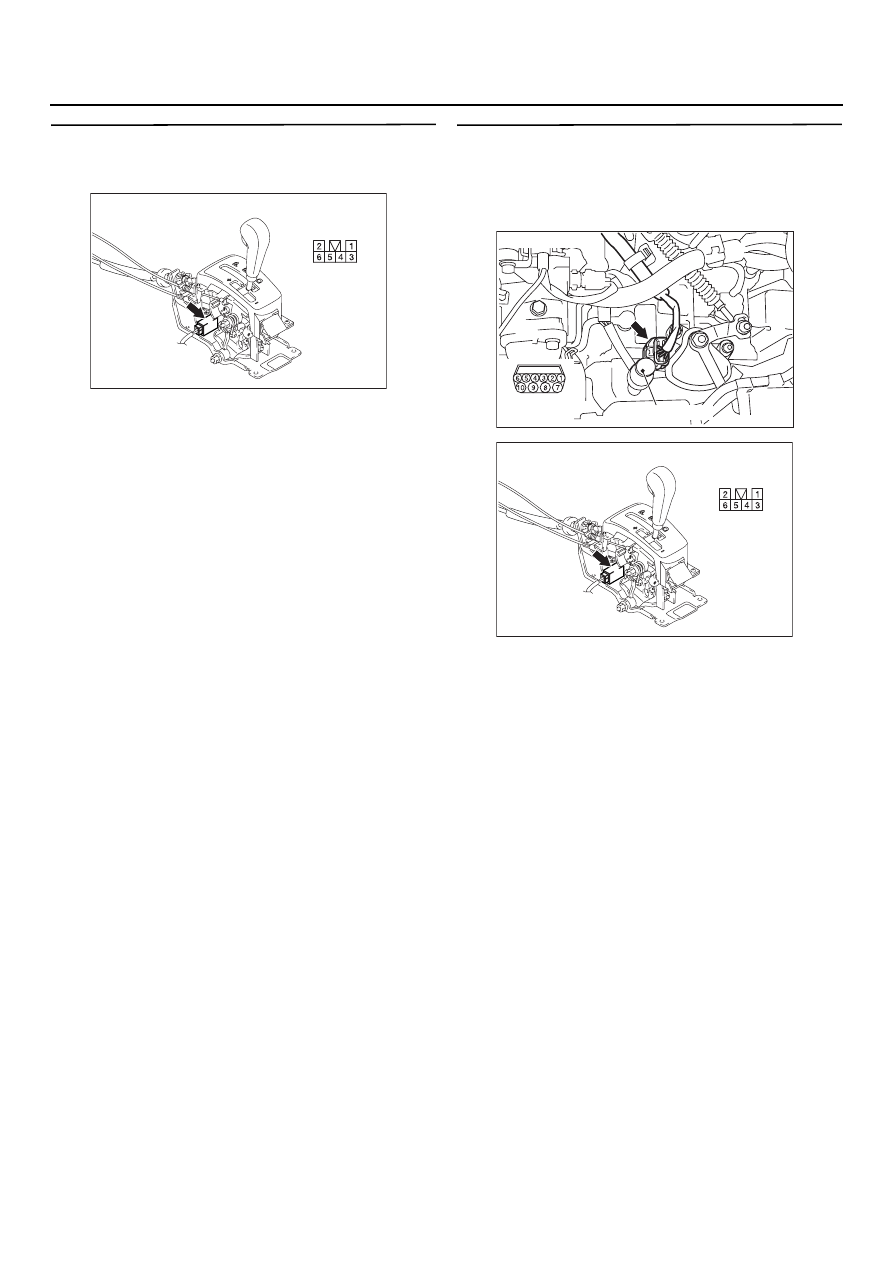

23A

-61

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 11. Проверка электрического
разъема: Разъем D@27 блока
переключателей

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 12.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 12. Проверьте электрическую
проводку между контактом № 1
электрического разъема В@20
переключателя селектора и контактом № 3
разъема D@27 блока переключателей

Проверьте, нет ли короткого замыкания
в выходной электрической цепи.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте электропроводку.

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC304865AB

Разъем: D@27

Вид со стороны
жгута

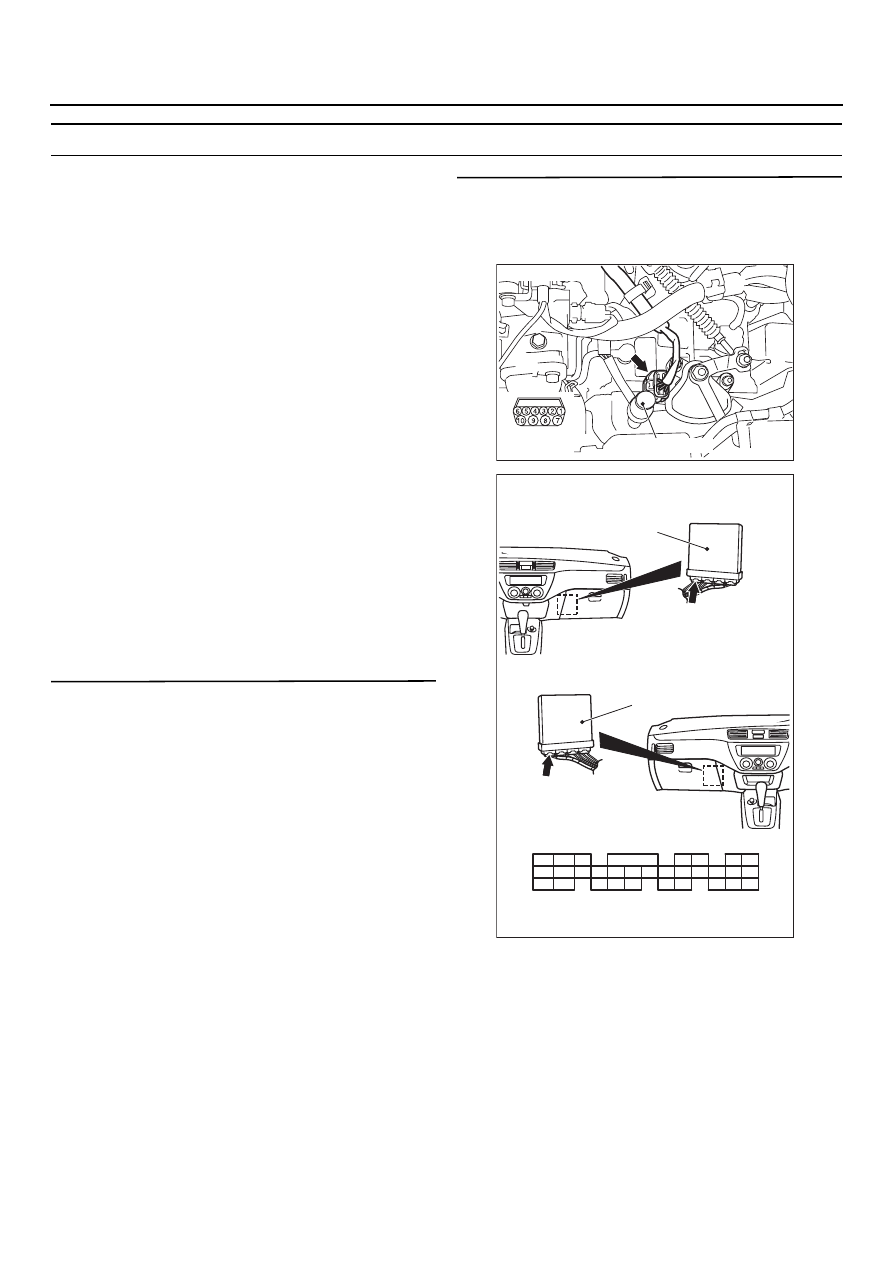

23A

-62

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

Код № 28: Электрическая цепь переключателя селектора

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ
ПЕРЕКЛЮЧАТЕЛЯ СЕЛЕКТОРА

 См.

CTP. 23A-55

.

ПРИНЦИП ДЕЙСТВИЯ

 См.

CTP. 23A-55

.

УСЛОВИЯ, ПРИ КОТОРЫХ
ЗАПИСЫВАЕТСЯ КОД
НЕИСПРАВНОСТИ

Если от переключателя селектора поступают
множественные сигналы по крайней мере
в течение 30 секунд, то причиной этого может
быть разрыв электрической цепи. В этом случае
записывается код неисправности № 28.

ВОЗМОЖНЫЕ ПРИЧИНЫ НЕИСПРАВНОСТИ

•

Неисправен переключатель селектора

•

Повреждены электрическая проводка
и разъемы.

•

Неисправен электронный блок управления
двигателем и АКП.

УСТРАНЕНИЕ НЕИСПРАВНОСТИ

ЭТАП 1. Проверьте переключатель
селектора.
См.

CTP. 23A-168

.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 2.

НЕТ :

Замените переключатель селектора.

ЭТАП 2. Проверка электрического разъема:
Разъем В@20 переключателя селектора
и разъем С@128 электронного блока
управления двигателем и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте поврежденную
колодку.

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

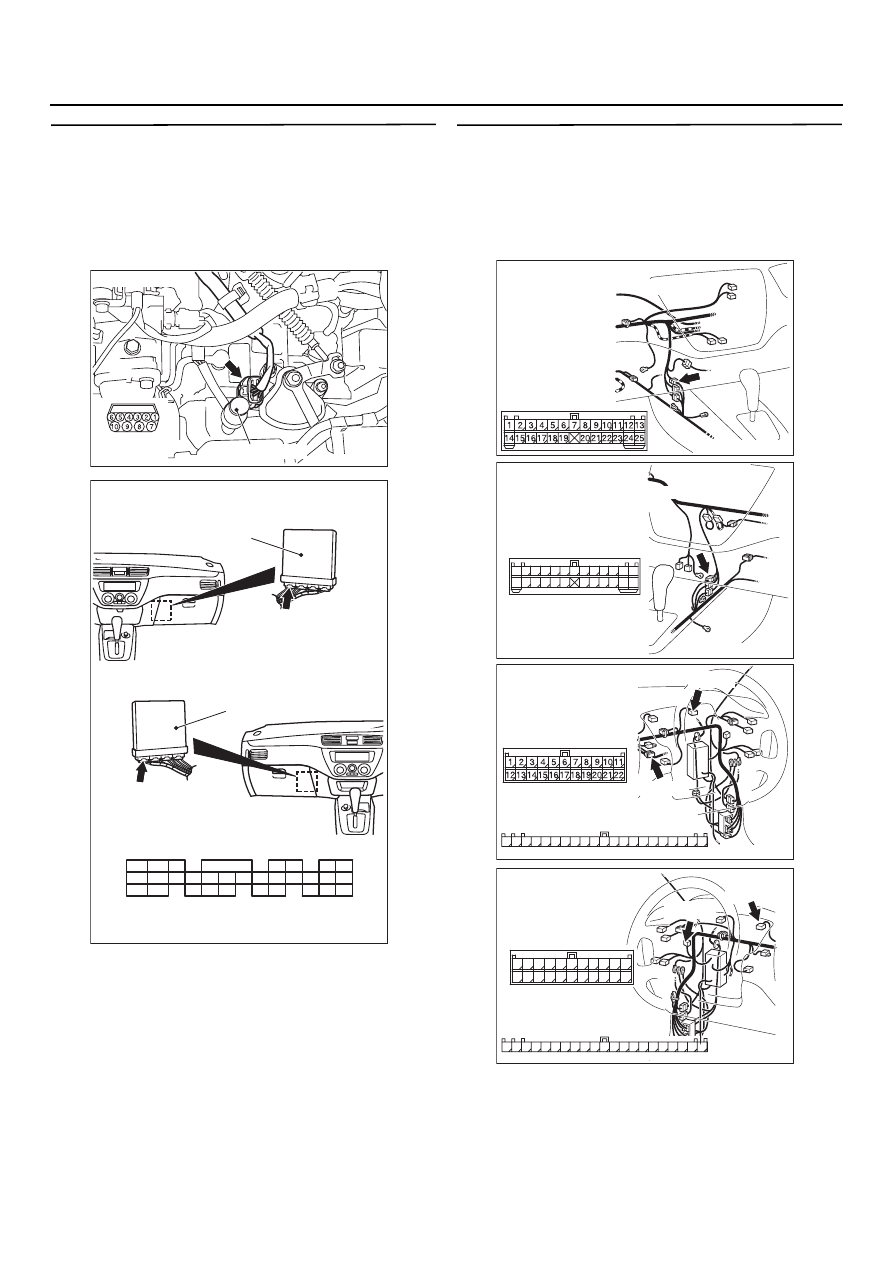

23A

-63

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 3. Проверьте электрическую проводку
между контактами № 3, 7, 4, 1
электрического разъема В@20
переключателя селектора и контактами
№ 101, 108, 121, 102 электрического
разъема С@128 электронного блока
управления двигателем и АКП

Проверьте, нет ли короткого замыкания
в выходной электрической цепи.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте электропроводку.

ЭТАП 4. Проверка электрического разъема:
Промежуточный разъем C@137 <для
автомобилей с правым расположением
рулевого колеса>, C@13 <для автомобилей
с левым расположением рулевого колеса>,
разъем C@35 J/C (2), разъем C@06 приборной
панели

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте поврежденную
колодку.

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC303818 AF

Разъем: C@137
<Автомобили с правым рулем>

AC303800 AC

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C@13
<Автомобили с левым рулем>

AC303814 AM

C06 (L)

C35 (L)

C35

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 Вид со стороны жгута

Разъем: C@06, C@35
<Автомобили с правым рулем>

AC303798

Разъем: C@06, C@35
<Автомобили
с левым рулем>

AM

C06 (L)

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C35 (L)

C35

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 Вид со стороны жгута

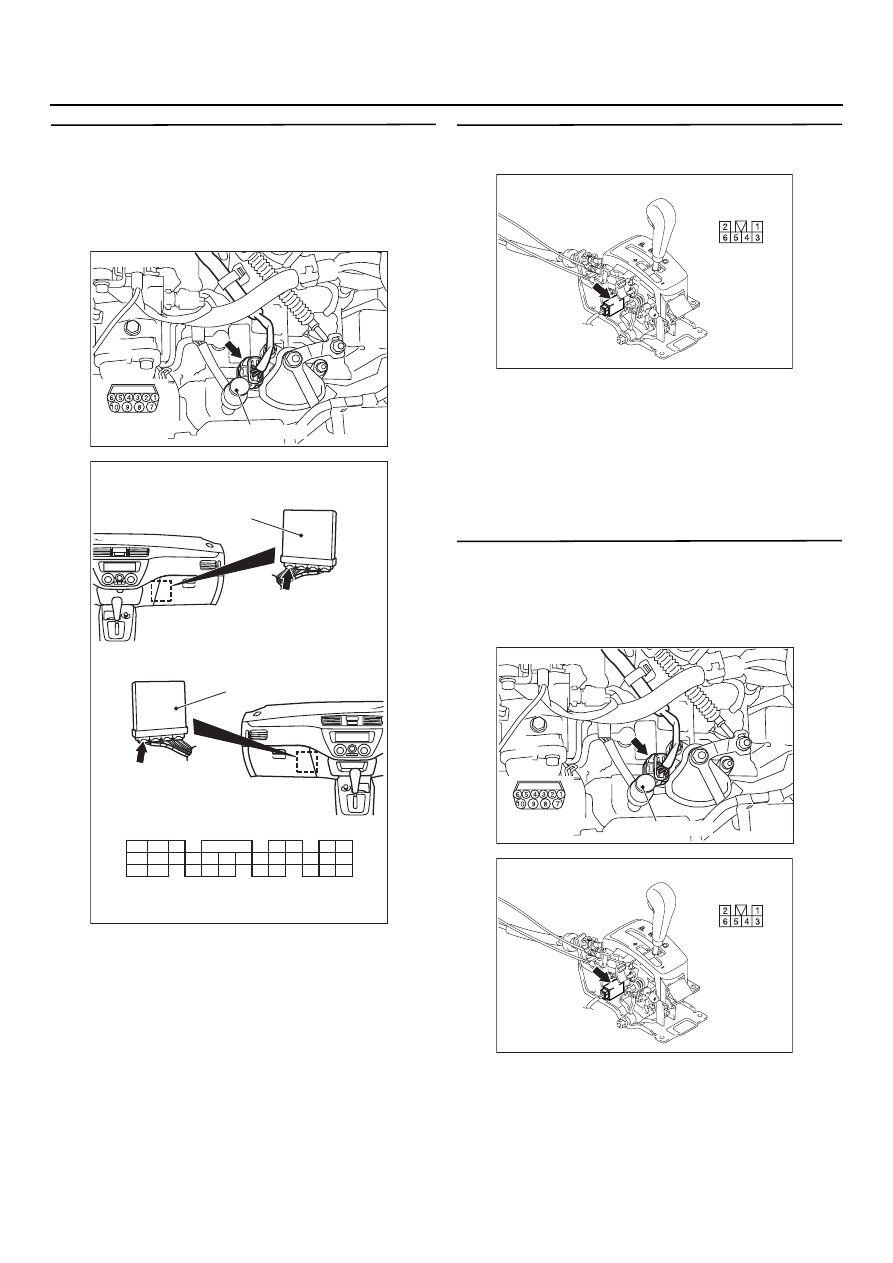

23A

-64

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 5. Проверьте электрическую проводку
между контактами № 3, 7, 4, электрического
разъема В@20 переключателя селектора
и контактами № 47, 46, 45 электрического
разъема С@128 электронного блока
управления двигателем и АКП

Проверьте, нет ли короткого замыкания
в выходной электрической цепи.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте электропроводку.

ЭТАП 6. Проверка электрического разъема:
Разъем D@27 блока переключателей

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА : .

Переходите к этапу 7.

НЕТ : .

Отремонтируйте поврежденную

колодку.

ЭТАП 7. Проверьте электрическую проводку
между контактом № 1 электрического
разъема В@20 переключателя селектора
и контактом № 3 разъема D@27
переключателя рычага селектора

Проверьте, нет ли короткого замыкания
в выходной электрической цепи.

B: Являются ли удовлетворительными

результаты проверки?
ДА : .

Переходите к этапу 8.

НЕТ : .

Отремонтируйте электропроводку.

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC304865AB

Разъем: D@27

Вид со стороны
жгута

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC304865AB

Разъем: D@27

Вид со стороны
жгута
