ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 8. Список данных MUT@II/III

•

Позиция 61: Переключатель селектора,

CTP. 23A-147

 (См. таблицу данных).

B: Являются ли удовлетворительными

результаты проверки?

ДА :

Периодически появляющаяся
неисправность (См. главу 00, "Процесс
поиска неисправностей/контрольные
точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления двигателем и АКП.

23A

-66

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

Код № 31: Электрическая цепь электромагнитного клапана включения пониженной
передачи и пердачи заднего хода

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

БЛОК РЕЛЕ

РЕЛЕ
УПРАВЛЕНИЯ
АКП

ЭЛЕКТРОМАГНИТНЫЕ
КЛАПАНЫ ГИДРОРАС
ПРЕДЕЛИТЕЛЯ

ЭБУ ДВИГАТЕЛЕМ
И АКП

ЭЛЕКТРО
МАГНИТНЫЙ
КЛАПАН
ВКЛЮЧЕНИЯ
ПОНИЖЕННОЙ
ПЕРЕДАЧИ

ВСПОМОГА
ТЕЛЬНЫЙ
ЭЛЕКТРО
МАГНИТНЫЙ
КЛАПАН

ЭЛЕКТРО
МАГНИТНЫЙ
КЛАПАН
ВКЛЮЧЕНИЯ
ПОВЫШЕННОЙ
ПЕРЕДАЧИ

ЭЛЕКТРО
МАГНИТНЫЙ
КЛАПАН
УПРАВЛЕНИЯ
МУФТОЙ
БЛОКИРОВКИ
ГИДРОТРАНС
ФОРМАТОРА

ЭЛЕКТРО
МАГНИТНЫЙ
КЛАПАН
ВКЛЮЧЕНИЯ
ПОНИЖЕННОЙ
ПЕРЕДАЧИ
И ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

AC304938 AB

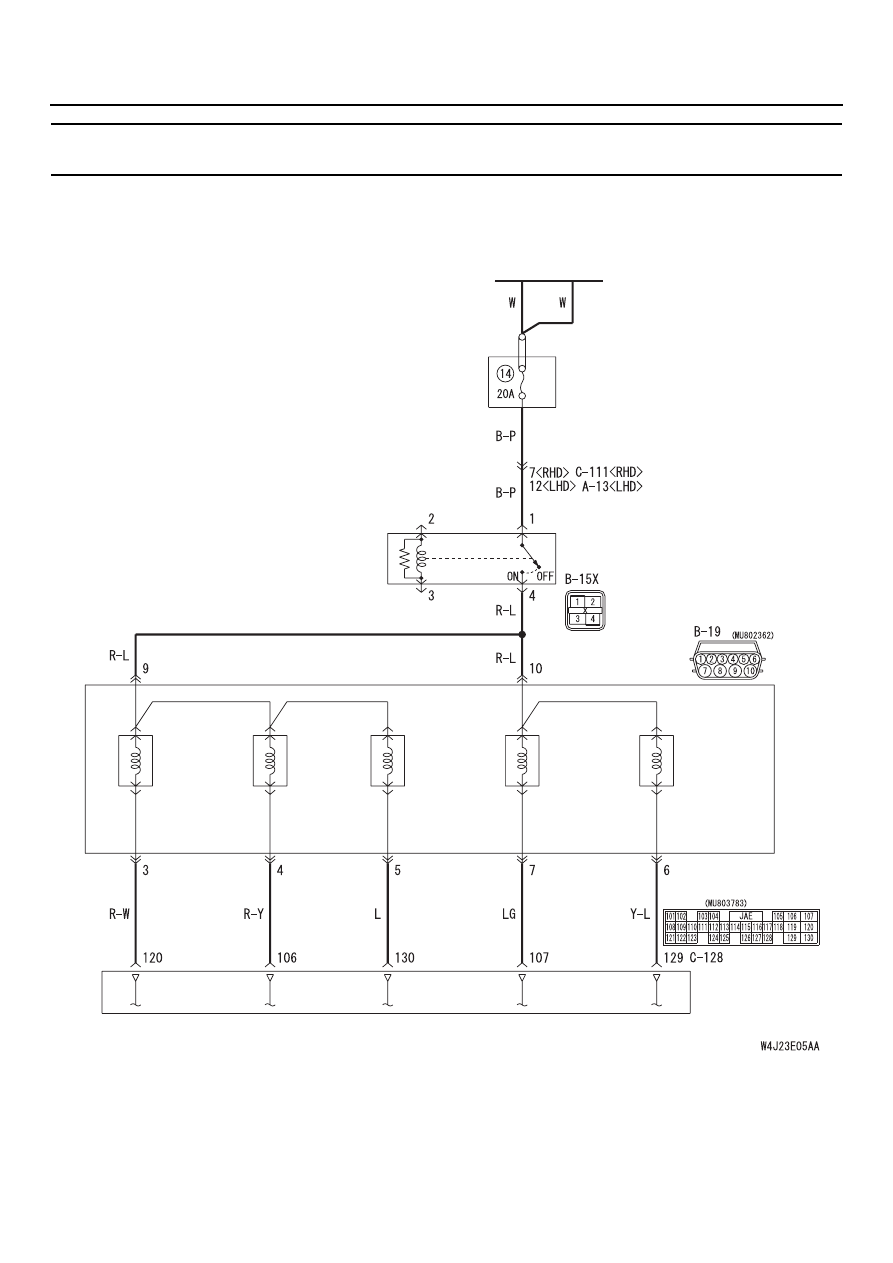

Электрическая схема управления электромагнитными клапанами

23A

-67

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ПРИНЦИП ДЕЙСТВИЯ

•

Электромагнитный клапан закрывается
и открывается в соответствии с управляю
щими сигналами, поступающими
от электронного блока управления
двигателем и АКП.

•

Электронный блок управления двигателем
и АКП подает электрическое питание
на электромагнитный клапан или отключает
его от электрического питания на основе
сигналов, поступающих от таких датчиков,
как датчик угла открытия дроссельной
заслонки, переключатель селектора и т.д.

УСЛОВИЯ, ПРИ КОТОРЫХ
ЗАПИСЫВАЕТСЯ КОД
НЕИСПРАВНОСТИ

Если во время движения напряжение
на электромагнитном клапане включения
пониженной передачи и передачи заднего хода
не превышает 3,0 В, то считается, что в электри
ческой цепи этого электромагнитного клапана
присутствует короткое замыкание или разрыв.
В этом случае записывается код неиспарвности
31.
Если код неисправности 31 записывается
4 раза, то включается 3я передача как мера
предотвращения поломки коробки передач.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправен электромагнитный клапан
включения пониженной передачи и передачи
заднего хода.

•

Повреждены электрическая проводка
и разъемы.

•

Неисправен электронный блок управления
двигателем и АКП.

УСТРАНЕНИЕ НЕИСПРАВНОСТИ

ЭТАП 1. С помощью диагностического
прибора MUT@II/III считайте код
неисправности

B: Записался ли код неисправности 36?

ДА :

Переходите к этапу 9.

НЕТ :

Переходите к этапу 2.

ЭТАП 2. Проверка работоспособности
клапана с помощью диагностического
прибора MUT@II/III

•

Позиция 01: Электромагнитный клапан
включения пониженной передачи и передачи
заднего хода

Номинальное значение: Если клапан
работоспособен, то можно услышать
как он работает.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Периодически появляющаяся
неисправность (См. главу 00, "Процесс
поиска неисправностей/контрольные
точки",

CTP. 00-6

).

НЕТ :

Переходите к этапу 3.

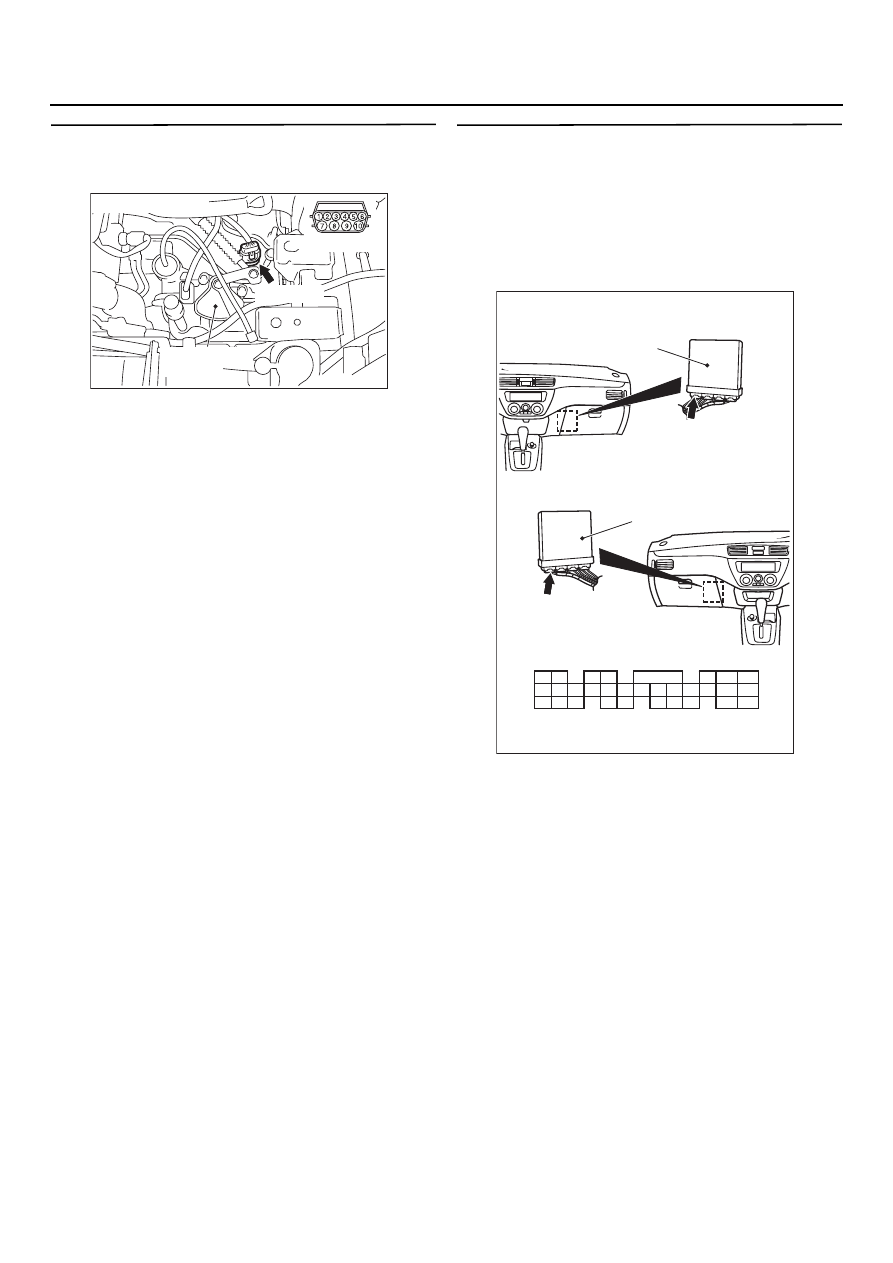

ЭТАП 3. Проверка электрического разъема:
Разъем B@19 гидрораспределителя АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте поврежденную
колодку.

AC304815 AC

Разъем: B@19

Вид со стороны
жгута

B19 (GR)

Переключатель
селектора

23A

-68

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

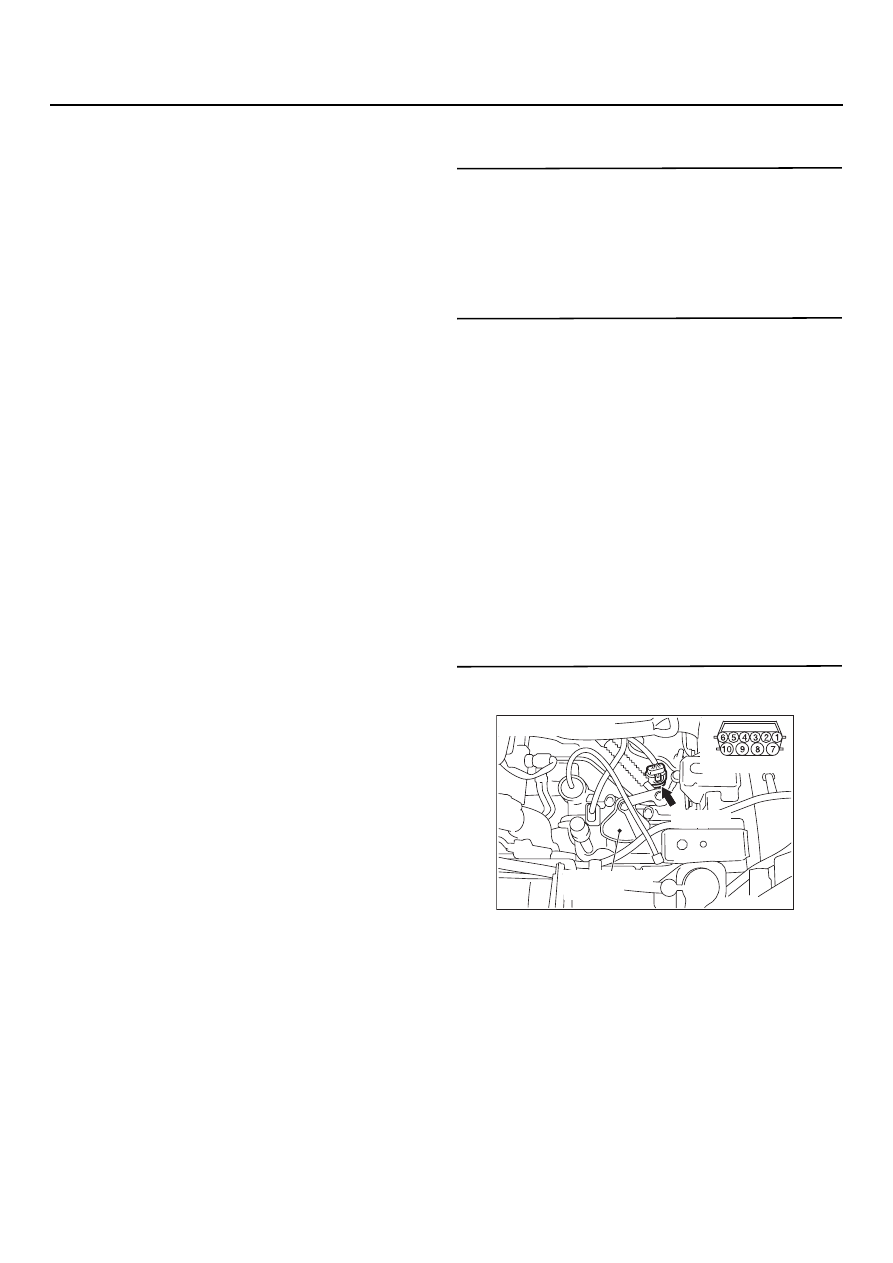

ЭТАП 4. Измерьте электрическое
сопротивление на разъеме B@19
гидрораспределителя АКП

Отсоедините разъем и измерьте электрическое
сопротивление между контактами 6 и 10
на колодке электромагнитного клапана.

Номинальное значение: 2,7

−

 3,4 Ом

(при температуре рабочей жидкости
АКП 20

°

C)

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 5.

НЕТ :

Проверьте электромагнитный клапан
включения пониженной передачи
и заднего хода (См.

CTP. 23A-168

).

ЭТАП 5. Измерьте напряжение
на электрическом разъеме C@128
электронного блока управления
двигателем и АКП
(1) Подсоедините электрический разъем B19

гидрораспределителя АКП.

(2) Поверните ключ зажигания в положение

"ON".

(3) Измерьте напряжение между контактом

№ 129 разъема C128 электронного блока
управления двигателем и АКП и "массой".

Номинальное значение: Сетевое
напряжение

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 8.

НЕТ :

Переходите к этапу 6.

AC304815 AB

Разъем: B@19

B19 (GR)

Колодка датчика

Переключатель
селектора

AC304810 AD

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101 102

103 104

106 107

108

110

105

117

115 116

113

109

114

112

111

119

118

123

124

127

122

121

120

125

126

129

128

130

C128 (GR)

C128 (GR)
