Mitsubishi Lancer / Lancer Wagon. Руководство - часть 615

23A

-33

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

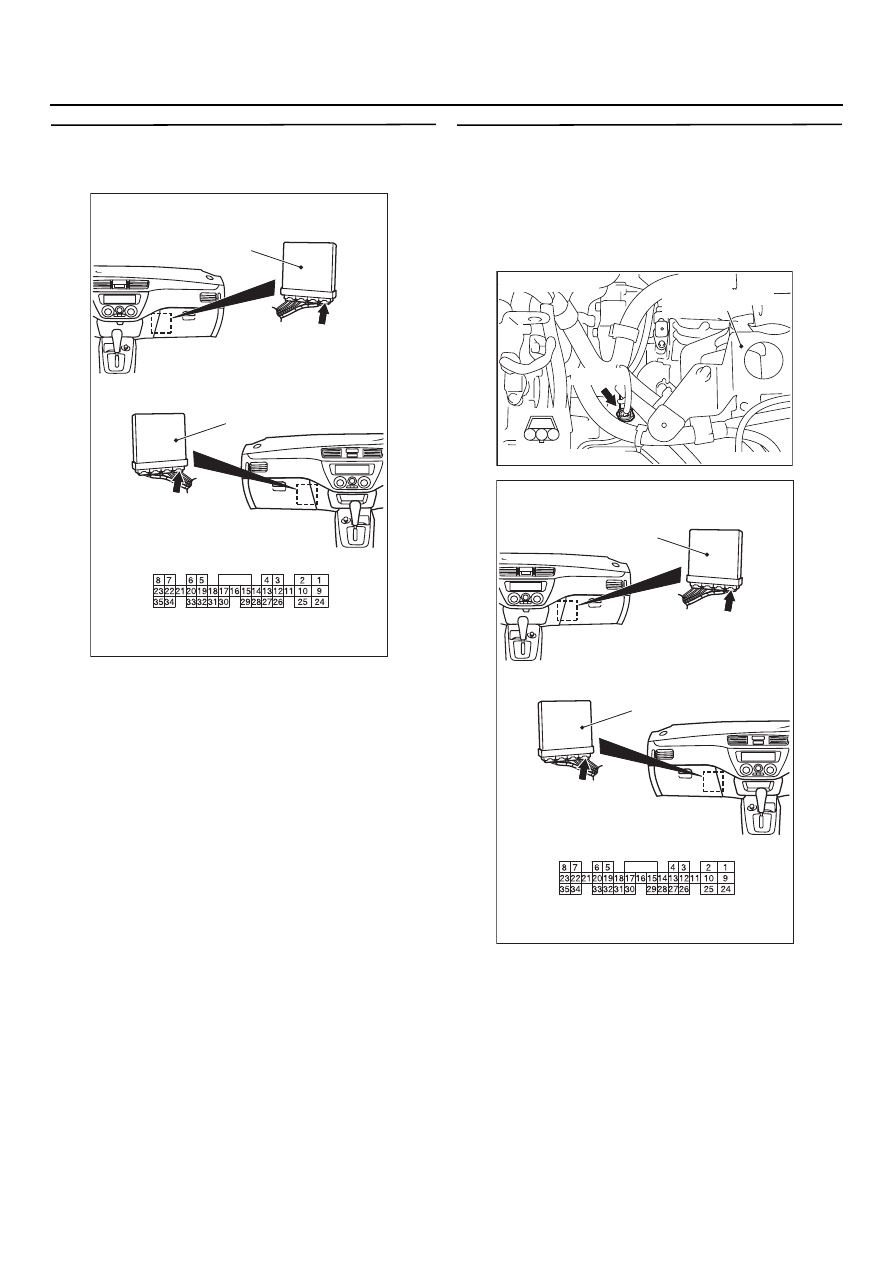

ЭТАП 7. Проверка электрического разъема:
Разъем C@122 электронного блока
управления двигателем и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 8. Проверьте электрическую проводку
между контактом № 1 электрического
разъема В@109 датчика частоты вращения
входного вала и контактом № 16
электрического разъема С@122
электронного блока управления
двигателем и АКП

Проверьте, нет ли разрыва в электрической
цепи "массы".

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте электропроводку.

AC304810 AK

Разъем: C@122 <Автомобили с левым рулем>

Разъем: C@122 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

Вид со стороны жгута

C122 (GR)

C122 (GR)

JAE

AC304835

Разъем: B@109

3

1

2

AB

B109 (B)

Кронштейн
воздухоочистителя
двигателя

Вид со стороны жгута

AC304810 AK

Разъем: C@122 <Автомобили с левым рулем>

Разъем: C@122 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

Вид со стороны жгута

C122 (GR)

C122 (GR)

JAE

23A

-34

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

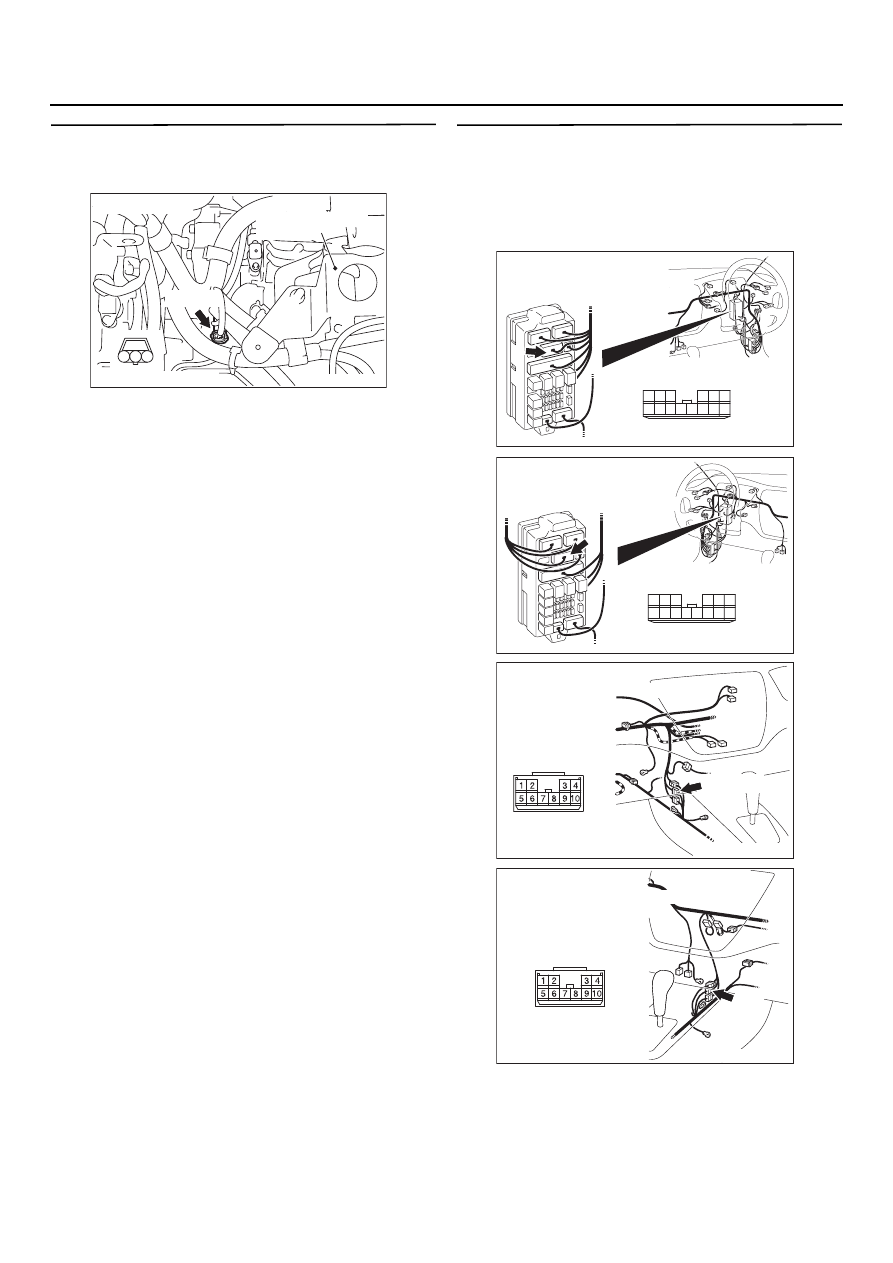

ЭТАП 9. Измерьте напряжение
на электрическом разъеме В@109
датчика частоты вращения входного вала

(1) Отсоедините разъем и измерьте напряжение

между контактом 3 и "массой" колодки
электрического кабеля.

(2) Поверните ключ зажигания в положение

"ON".

Номинальное значение:
Сетевое напряжение

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 12.

НЕТ :

Переходите к этапу 10.

ЭТАП 10. Проверка электрических
разъемов: Разъем C@209 J/B,
промежуточный разъем C@136
<для автомобиля с правым расположением
рулевого колеса> или C@14 <для автомобиля
с левым расположением рулевого колеса>

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте поврежденную
колодку.

AC304835

Разъем: B@109

3

1

2

AB

B109 (B)

Кронштейн
воздухоочистителя
двигателя

Вид со стороны жгута

AC303822

Коммутационный блок (вид спереди)

Разъем: C@209

AD

Вид со стороны жгута

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

AC303808

Вид со стороны жгута

Разъем: C@209

AD

<Автомобили с левым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Коммутационный блок (вид спереди)

AC303818 AE

C136(GR)

Разъем: C@136
<Автомобили с правым рулем>

AC303800 AD

C14
(GR)

Разъем: C@14
<Автомобили с левым рулем>

23A

-35

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

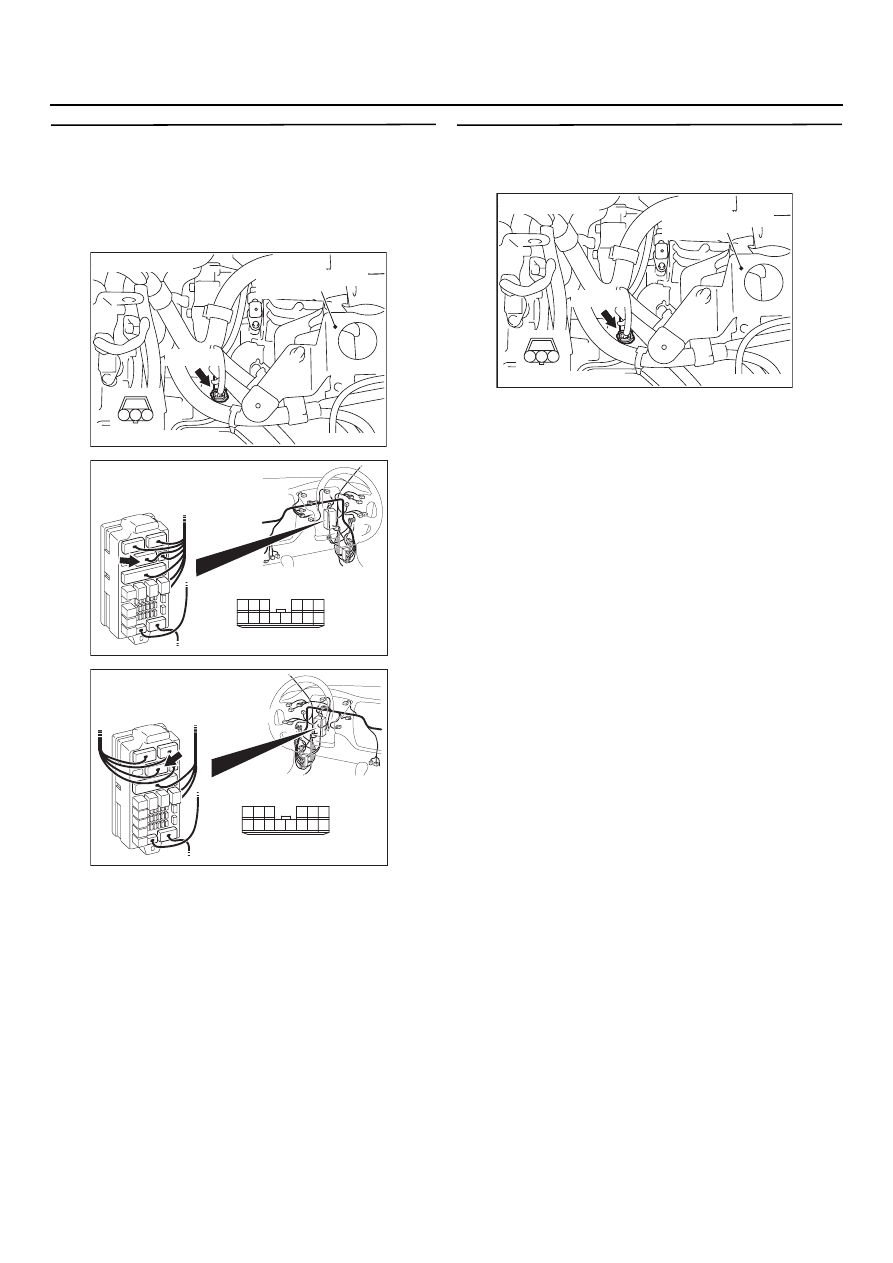

ЭТАП 11. Проверьте электрическую
проводку между контактом № 3
электрического разъема В@109 датчика
частоты вращения входного вала
и контактом № 12 электрического разъема
С@209 коммутационного блока

Проверьте электрическую цепь питания,
обратив внимание на наличие короткого
замыкания или разрыва.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте электропроводку.

ЭТАП 12. Измерьте напряжение
на электрическом разъеме В@109 датчика
частоты вращения входного вала

(1) Отсоедините разъем и измерьте напряжение

между контактом 2 и "массой" колодки
электрического кабеля.

(2) Поверните ключ зажигания в положение

"ON".

Номинальное значение: 4,5

−

 4,9 В

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 18.

НЕТ :

Переходите к этапу 13.

AC304835

Разъем: B@109

3

1

2

AB

B109 (B)

Кронштейн
воздухоочистителя
двигателя

Вид со стороны жгута

AC303822

Коммутационный блок (вид спереди)

Разъем: C@209

AD

Вид со стороны жгута

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

AC303808

Вид со стороны жгута

Разъем: C@209

AD

<Автомобили с левым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Коммутационный блок (вид спереди)

AC304835

Разъем: B@109

3

1

2

AB

B109 (B)

Кронштейн
воздухоочистителя
двигателя

Вид со стороны жгута

23A

-36

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

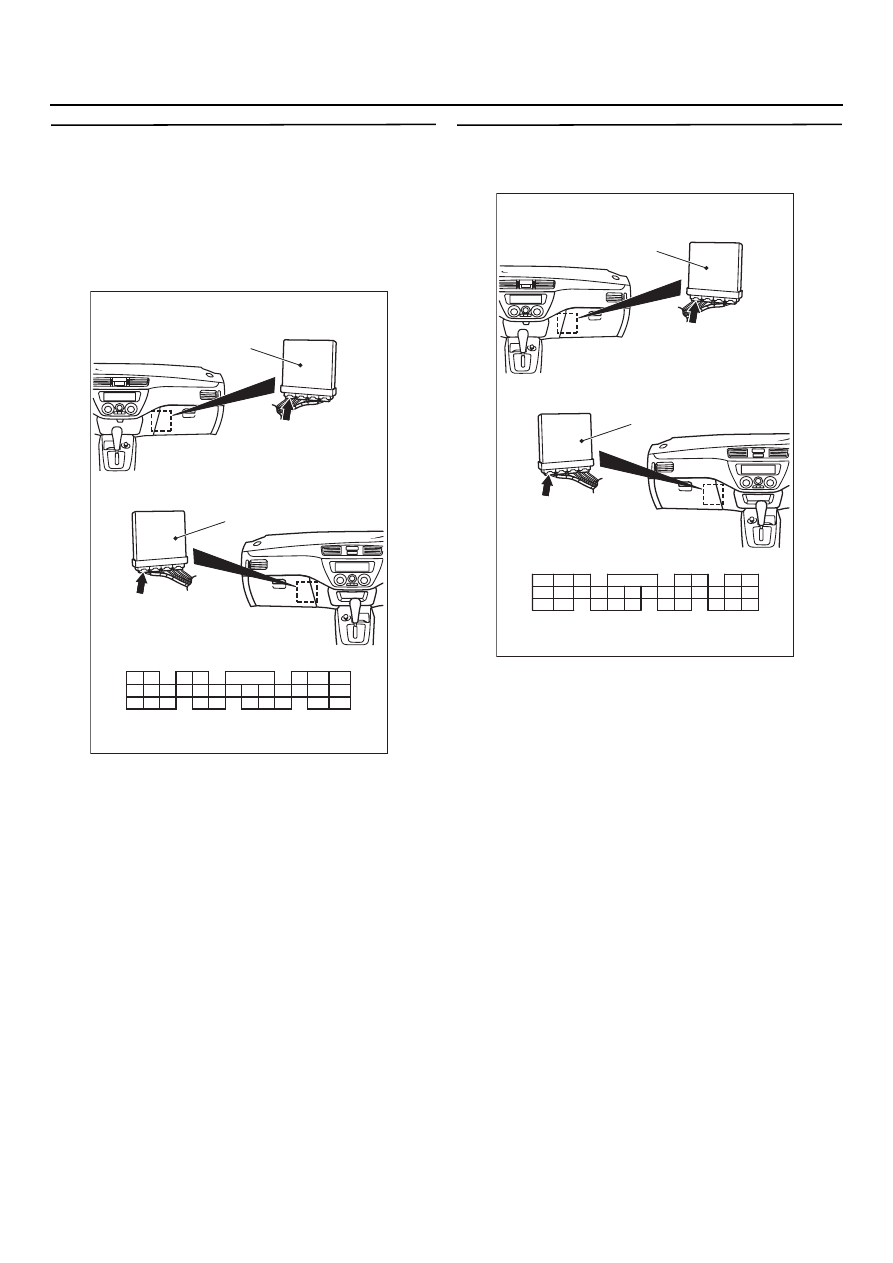

ЭТАП 13. Измерьте напряжение
на электрическом разъеме C@128
электронного блока управления
двигателем и АКП
(1) Отсоедините разъем B109 датчика частоты

вращения входного вала.

(2) Поверните ключ зажигания в положение

"ON".

(3) Измерьте напряжение между контактом

№ 103 разъема C128 электронного блока
управления двигателем и АКП и "массой".

Номинальное значение: 4,5

−

 4,9 В

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 16.

НЕТ :

Переходите к этапу 14.

ЭТАП 14. Проверка электрического
разъема: Разъем C@128 электронного блока
управления двигателем и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 15.

НЕТ :

Отремонтируйте поврежденную
колодку.

AC304810 AG

Разъем: C@128 <Автомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101 102

103 104

106 107

108

110

105

117

115 116

113

109

114

112

111

119

118

123

124

127

122

121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC304810 AH

Разъем: C@128 <Автомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)
