Mitsubishi Lancer / Lancer Wagon. Руководство - часть 616





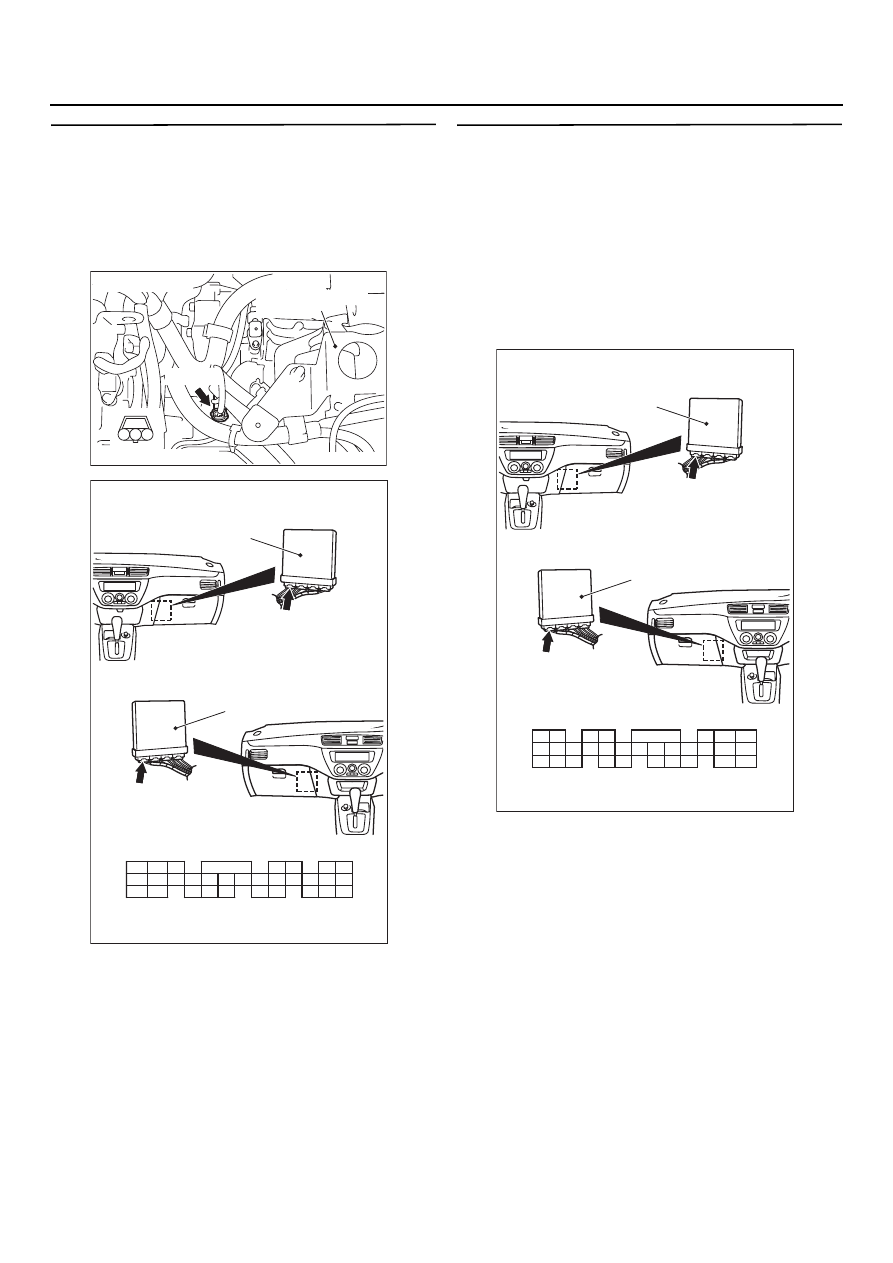

23A

-37

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 15. Проверьте электрическую
проводку между контактом № 2
электрического разъема В@109 датчика
частоты вращения входного вала
и контактом № 103 электрического разъема
С@128 электронного блока управления
двигателем и АКП

Проверьте, нет ли короткого замыкания
в выходной электрической цепи.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте электропроводку.

ЭТАП 16. Проверка электрического
разъема: Разъем C@128 электронного блока
управления двигателем и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 17.

НЕТ :

Отремонтируйте поврежденную
колодку.

AC304835

Разъем: B@109

3

1

2

AB

B109 (B)

Кронштейн
воздухоочистителя
двигателя

Вид со стороны жгута

AC304810 AH

Разъем: C@128 <Автомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC304810 AH

Разъем: C@128 <Автомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

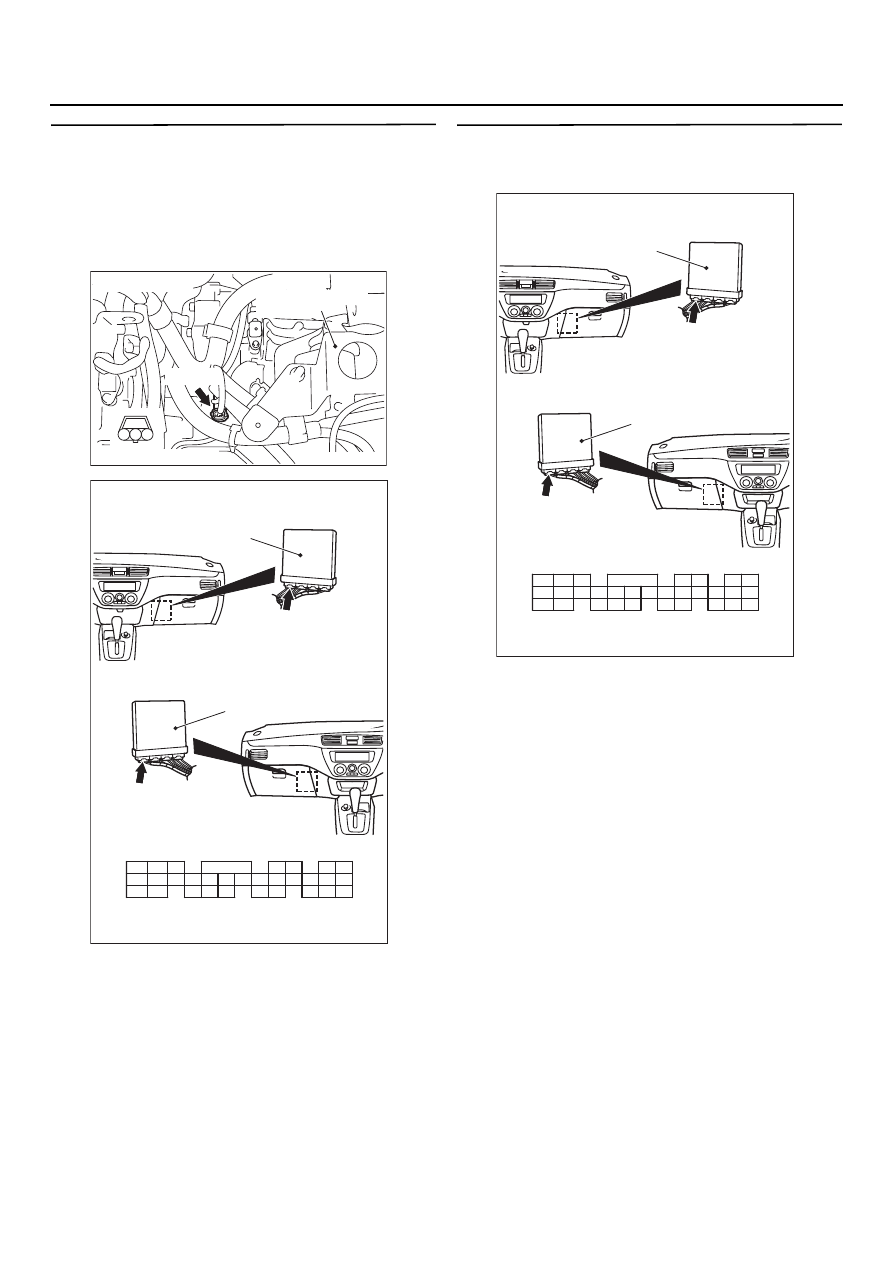

23A

-38

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 17. Проверьте электрическую
проводку между контактом № 2
электрического разъема В@109 датчика
частоты вращения входного вала
и контактом № 103 электрического разъема
С@128 электронного блока управления
двигателем и АКП

Проверьте, нет ли разрыва в выходной
электрической цепи.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте электропроводку.

ЭТАП 18. Выведите на экран осциллографа
сигнал датчика частоты вращения входного
вала, подсоединив осциллограф
к электрическому разъему С@128
электронного блока управления
двигателем и АКП
(1) Переместите рычаг селектора в положение

"D".

(2) Разгонитесь на автомобиле до скорости,

равной приблизительно 50 км/ч (включена
3я передача).

(3) Подсоедините осциллограф и измерьте

напряжение между контактом № 103
разъема C128 электронного блока
управления двигателем и АКП и "массой".

Номинальное значение:
Вид социллограммы должен
соответствовать графику, приведен@
ному на

CTP. 23A-156

 ("Методы

проверки с использованием
осциллографа"), максимальное
значение напряжения должно быть
не меньше 4,8 В, а минимальное
значение @ не больше 0,8 В. Кроме
того, выходной сигнал не должен
содержать шумов.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 6.

НЕТ :

Переходите к этапу 19.

AC304835

Разъем: B@109

3

1

2

AB

B109 (B)

Кронштейн
воздухоочистителя
двигателя

Вид со стороны жгута

AC304810 AH

Разъем: C@128 <Автомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC304810 AG

Разъем: C@128 <Автомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101 102

103 104

106 107

108

110

105

117

115 116

113

109

114

112

111

119

118

123

124

127

122

121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

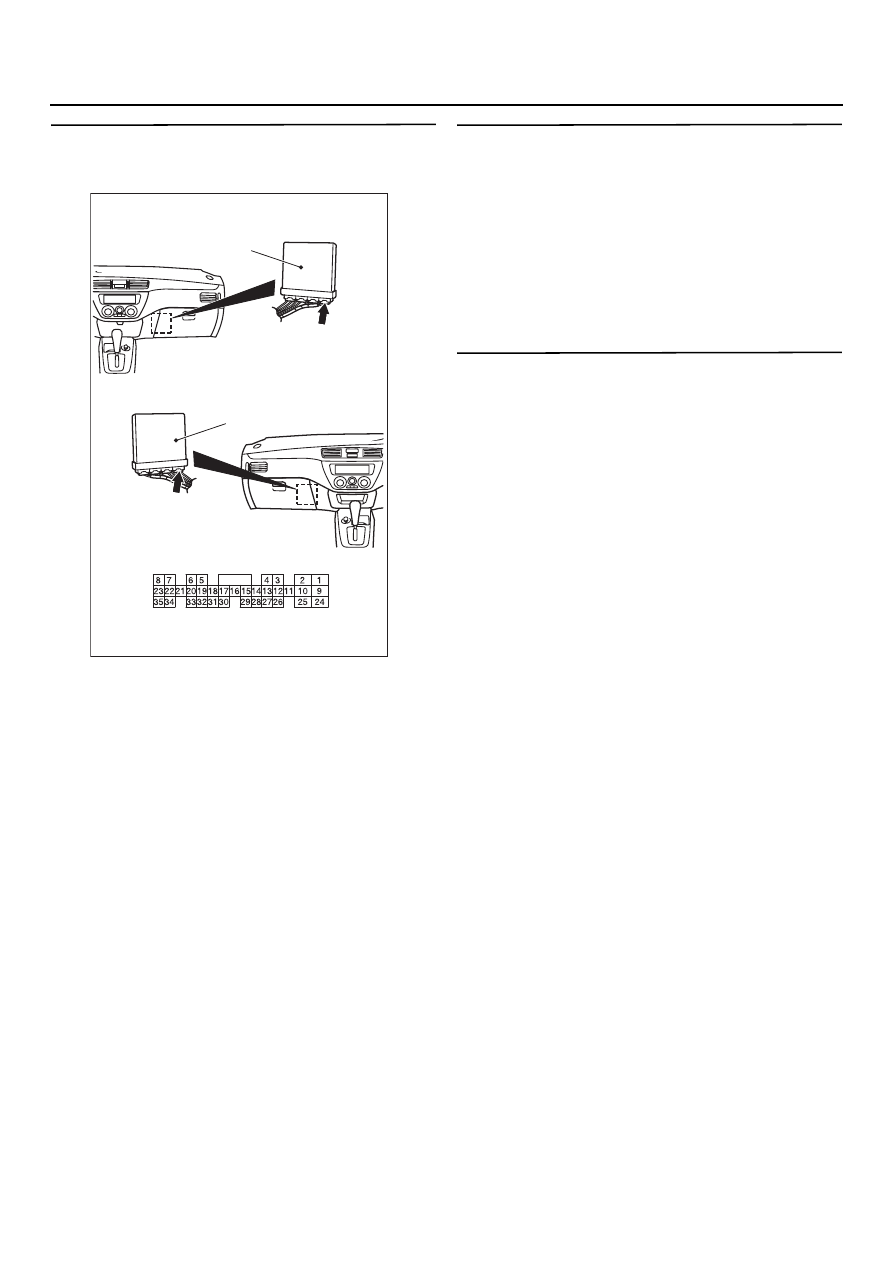

23A

-39

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ЭТАП 19. Проверка электрического
разъема: Разъем C@122 электронного блока
управления двигателем и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 20.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 20. Замените датчик частоты
вращения входного вала и снова
проверьте код неисправности
(1) Замените датчик частоты вращения

входного вала.

(2) Выполните дорожный тест.
(3) Проверьте, записался ли код неисправности.

B: Записался ли код неисправности 22?

ДА :

Переходите к этапу 21.

НЕТ :

Процедура завершена.

ЭТАП 21. Проверка технического состояния
корпуса фрикциона включения пониженной
передачи
Осмотрите корпус фрикциона включения
пониженной передачи, обращая внимание
на повреждения.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Устраните причину шума.

НЕТ :

Замените корпус фрикциона включения
пониженной передачи.

AC304810 AK

Разъем: C@122 <Автомобили с левым рулем>

Разъем: C@122 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

Вид со стороны жгута

C122 (GR)

C122 (GR)

JAE

23A

-40

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

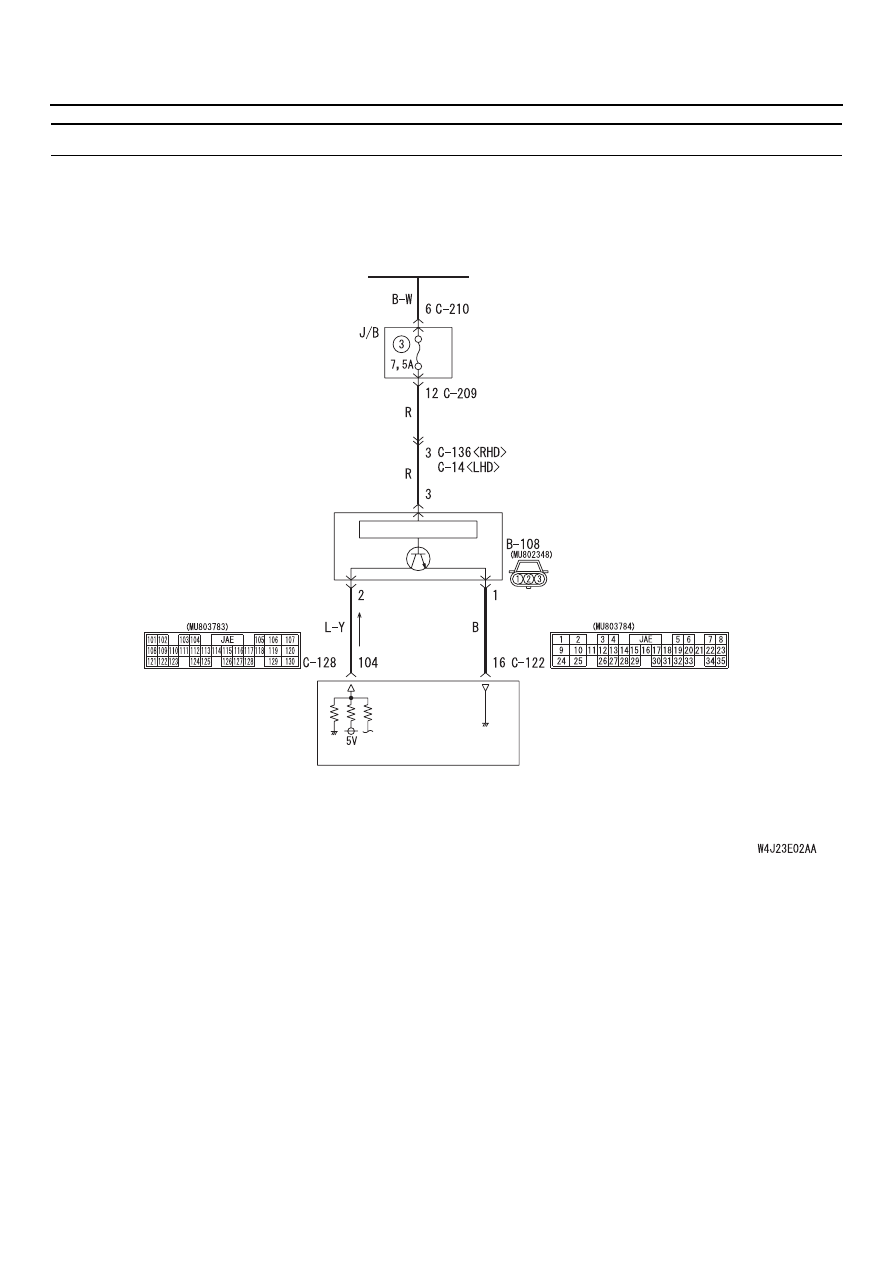

Код № 23: Электрическая цепь датчика частоты вращения выходного вала

ПРИНЦИП ДЕЙСТВИЯ

Датчик частоты вращения выходного вала
измеряет частоту вращения ведущей шестерни
промежуточной передачи и посылает
импульсные сигналы на электронный блок
управления двигателем и АКП.

УСЛОВИЯ, ПРИ КОТОРЫХ
ЗАПИСЫВАЕТСЯ КОД
НЕИСПРАВНОСТИ

Если в течение одной секунды или более не
поступают сигналы от датчика частоты
вращения выходного вала, когда автомобиль
находится в движении, то это свидетельствует
о коротком замыкании или разрыве электричес
кой цепи датчика частоты вращения выходного
вала. В этом случае записывается код
неисправности 23.

ЭБУ ДВИГАТЕЛЕМ
И АКП

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВЫХОДНОГО ВАЛА

ЗАМОК
ЗАЖИГАНИЯ (IG1)

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

AC304935

Электрическая цепь датчика частоты вращения выходного вала

AB
