Mitsubishi Lancer / Lancer Wagon. Руководство - часть 584
52B
-200
ПОИСК НЕИСПРАВНОСТЕЙ
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)
ПРИНЦИП ДЕЙСТВИЯ
Боковой передний датчик замедления (удара)
содержит аналоговый датчик замедления,
процессор и другие компоненты. Блок CPU
осуществляет мониторинг выходного сигнала
аналогового датчика. Если в блоке CPU
зарегистрировано срабатывание бокового
датчика, процессор генерирует сигнал,
передаваемый в блок SRS7ECU для поджига
запала боковых подушек безопасности. Кроме
того процессор обладает функцией
диагностики состояния бокового (переднего)
датчика. При обнаружении неисправности
датчика процессор запрашивает блок SRS7ECU
о генерировании кода неисправности.
УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ
Сообщение об ошибке генерируется, если
напряжение электропитания бокового датчика
(правого, заднего) падает ниже заданного
значения, и падение не ликвидируется в течение
5 секунд или более. Однако, если система
вернется нормальному состоянию, код 94 будет
автоматически удален, и контрольная лампа
системы SRS погаснет.
ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ
•
Повреждены провода или соединительные
колодки.
•
Неисправность датчика замедления
(правого, переднего).
•
Неисправность блока SRS7ECU.
ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

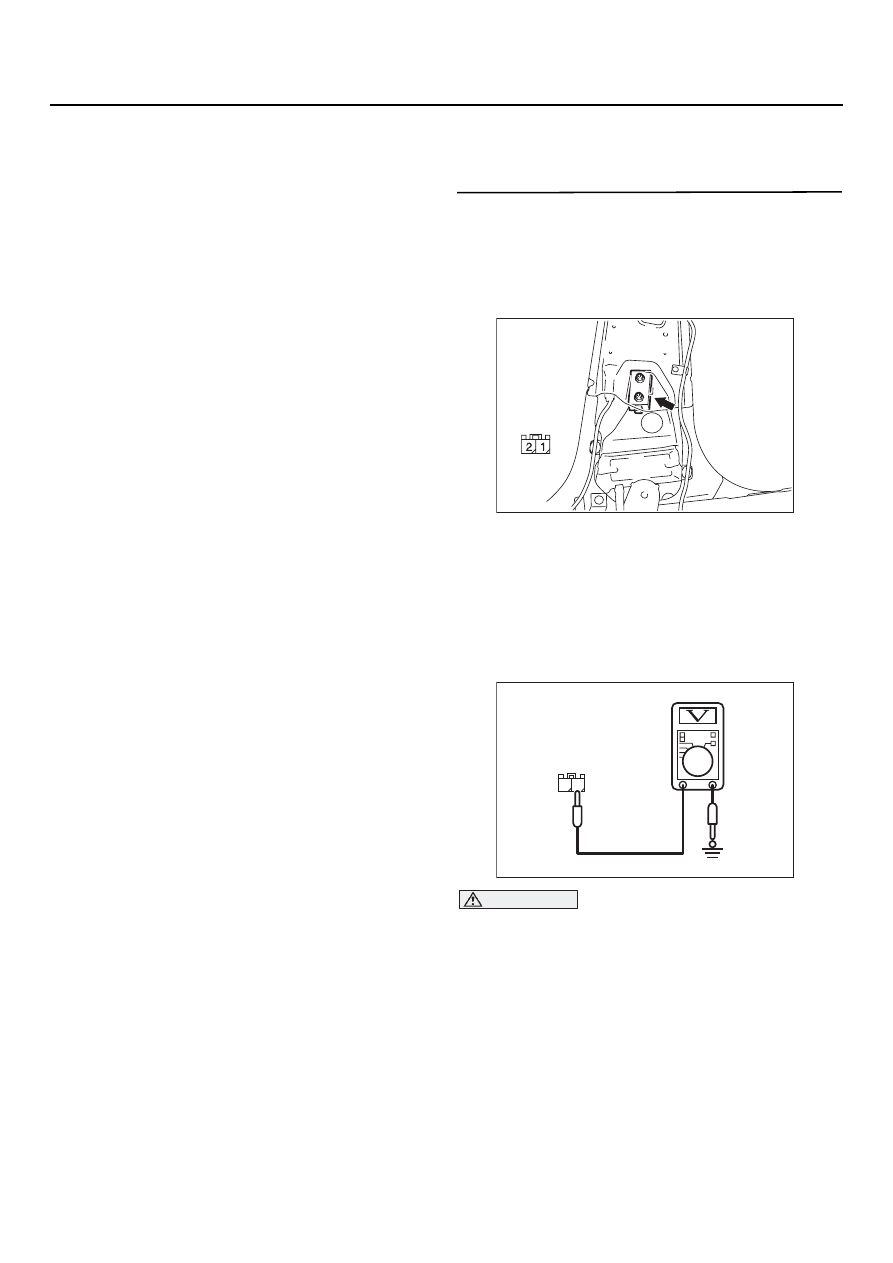

ЭТАП 1. Измерение величины напряжения
на выводах соединительной колодки
разъема D101 датчика замедления
(правого переднего)
(1) Отсоедините провод от отрицательного
вывода аккумуляторной батареи.
(2) Расстыкуйте разъем D701 датчика замедле7
ния (правого переднего) и выполните
измерения на колодке со стороны жгута
проводов.
(3) Присоедините провод к отрицательному
выводу аккумуляторной батареи.
(4) Установите ключ зажигания в положение
"ON".
ВНИМАНИЕ
Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(5) Измерьте величину напряжения между
выводом 2 колодки разъема D701 и "массой".
НОРМАЛЬНО: 9 В или более
B: Нормально?
ДА :
Замените датчик замедления (правого
переднего). (См.
CTP. 52B-242
).
НЕТ :
Идти к Этапу 2.

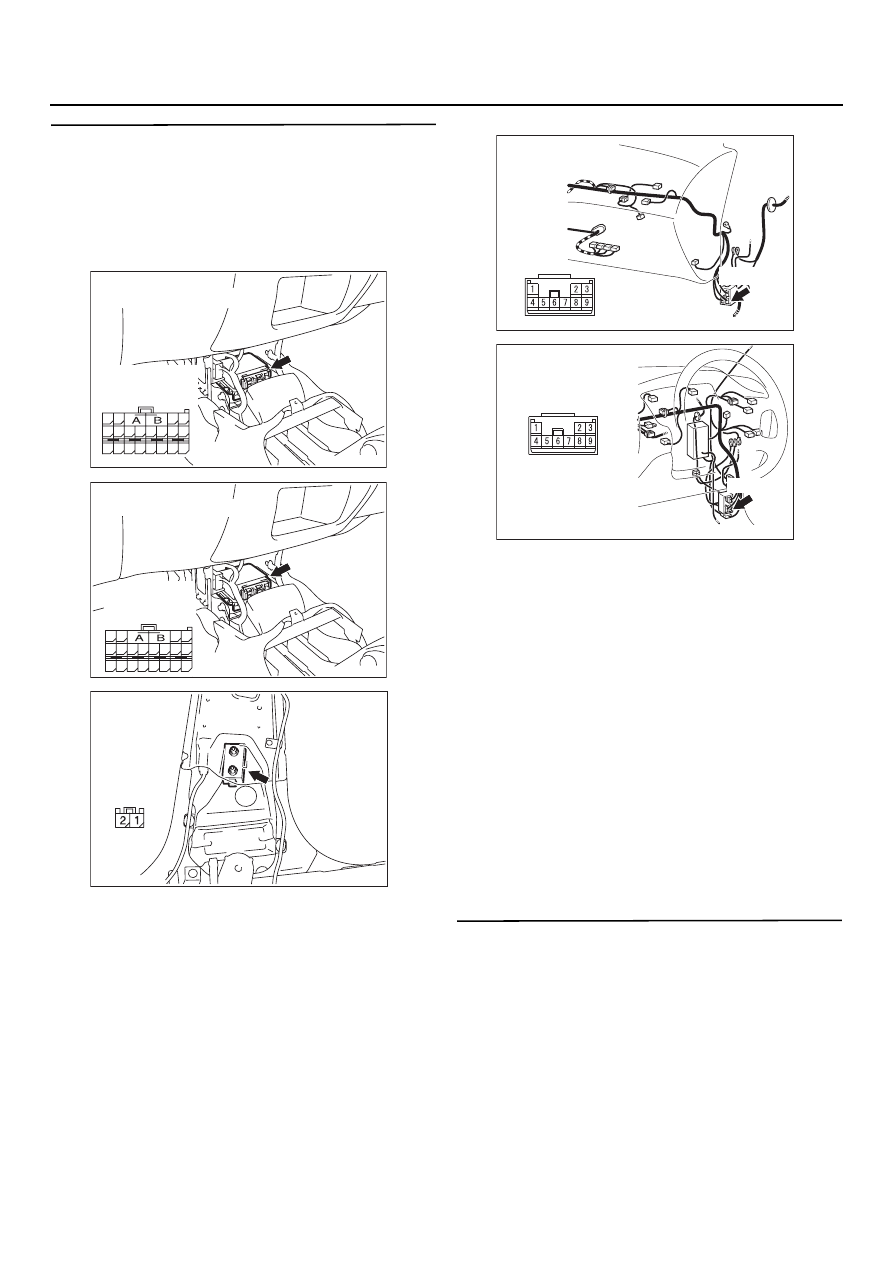

AC304502 AB
Разъем: D101
Вид со стороны
жгута проводов
(спереди)
AC201627
1 2
AP
D701, Колодка со стороны
жгута проводов (вид сзади)
