Mitsubishi Lancer / Lancer Wagon. Руководство - часть 582





52B

-192

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 89. Ошибка при обмене данными в цепи (правого, переднего) датчика замедления
(код 96). Обмен данными с (правым передним) датчиком замедления невозможен

ПРИМЕЧАНИЕ

Автомобили
с левосторонним
управлением
рулевого колеса

Автомобили
с правосторонним
управлением
рулевого колеса

МИКРОПРОЦЕССОР

ИНТЕРФЕЙСНЫЙ КОНТУР БОКОВОГО
ДАТЧИКА ЗАМЕДЛЕНИЯ

БЛОК CPU

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

БЛОК SRS7ECU

КОНТУР ПОСТОЯННОГО
НАПРЯЖЕНИЯ

АНАЛОГОВЫЙ
(G) ДАТЧИК

БЛОК
EEPROM

ПРАВЫЙ ПЕРЕДНИЙ
ДАТЧИК ЗАМЕДЛЕНИЯ

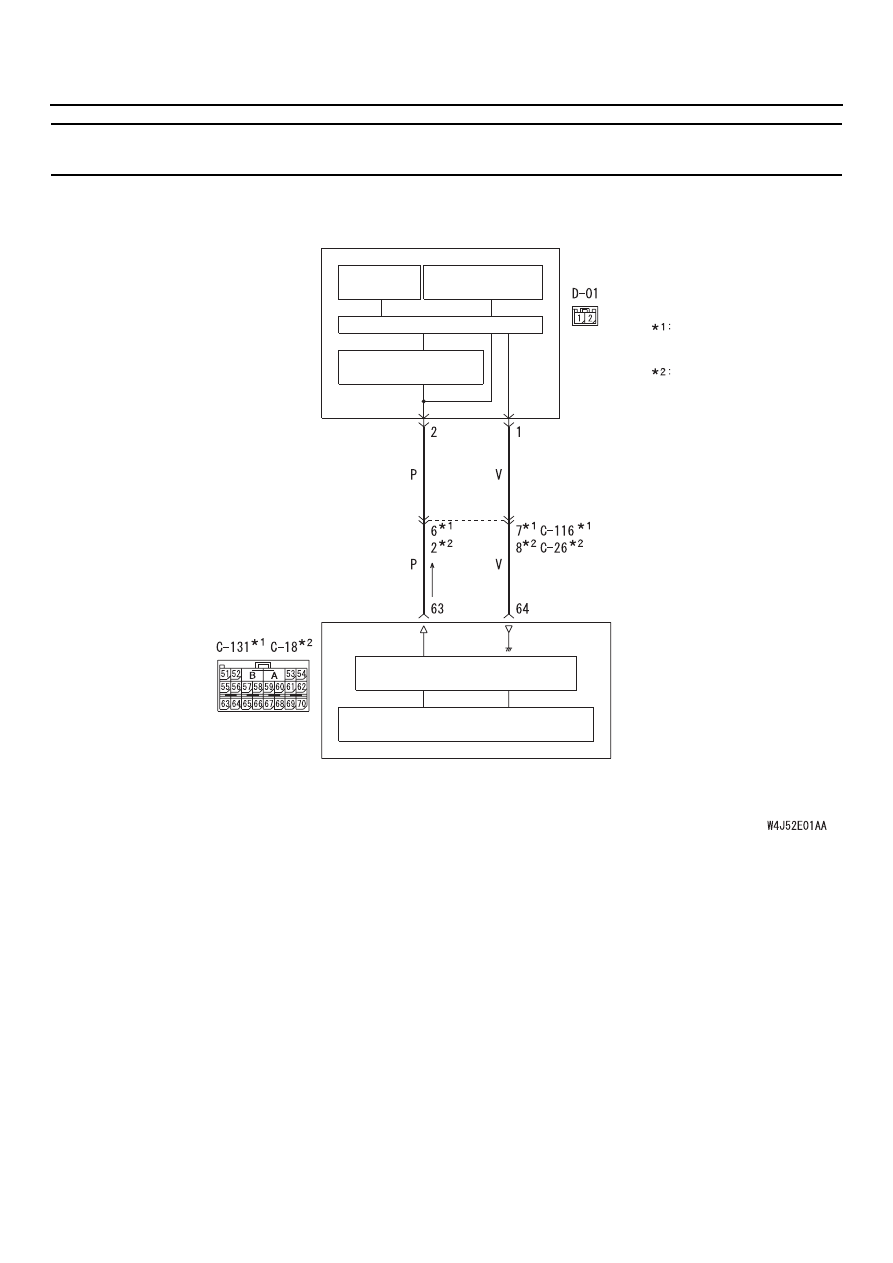

Контур правого переднего датчика замедления

52B

-193

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРИНЦИП ДЕЙСТВИЯ

Боковой передний датчик замедления (удара)
содержит аналоговый датчик замедления,
процессор и другие компоненты. Блок CPU
осуществляет мониторинг выходного сигнала
аналогового датчика. Если в блоке CPU
зарегистрировано срабатывание бокового
датчика, процессор генерирует сигнал,
передаваемый в блок SRS7ECU для поджига
запала боковых подушек безопасности. Кроме
того процессор обладает функцией диагности7
ки состояния бокового (переднего) датчика.
При обнаружении неисправности датчика
процессор запрашивает блок SRS7ECU
о генерировании кода неисправности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Эти коды неисправности генерируются
при невозможности обмена данными блока
SRS7ECU и бокового датчика замедления
(правого переднего), или обмен данными
производится с ошибками.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Повреждены провода или соединительные
колодки.

Неисправность датчика замедления
(правого, переднего).

Неисправность блока SRS7ECU.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Проверка бокового датчика
(правого переднего) замедления.
(Используйте тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Замените боковой датчик (правый,

передний) на боковой датчик (правый
передний).

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось или сообщение 79 или 93?

ДА :

Замените датчик (правый, передний)
замедления (См.

CTP. 52B-242

).

НЕТ :

Идти к Этапу 2.

52B

-194

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 2. Проверка жгута проводов,
связывающего разъемы C1131 <LHD>
или C118 <RHD> (выводы 63 и 64) блока
SRS1ECU, и колодку разъема D101
(выводы 1 и 2) бокового датчика
(правого заднего) на отсутствие обрыва
или короткого замыкания

NOTE:

 После проверки промежуточного разъема
C%116 <LHD> или C%26 <RHD> проверьте
состояние проводов в жгуте. Если промежу%
точный разъем C%116 <LHD> или C%26 <RHD>
неисправен, замените его.

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъемы
блока SRS7ECU C7131 <LHD> или C718
<RHD> (выводы 63 и 64), и разъем D701
(выводы 1 и 2) датчика (правого,
заднего) замедления.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение об ошибках 89

или 96?
ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. (См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

).

AC301747AC

C7131 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

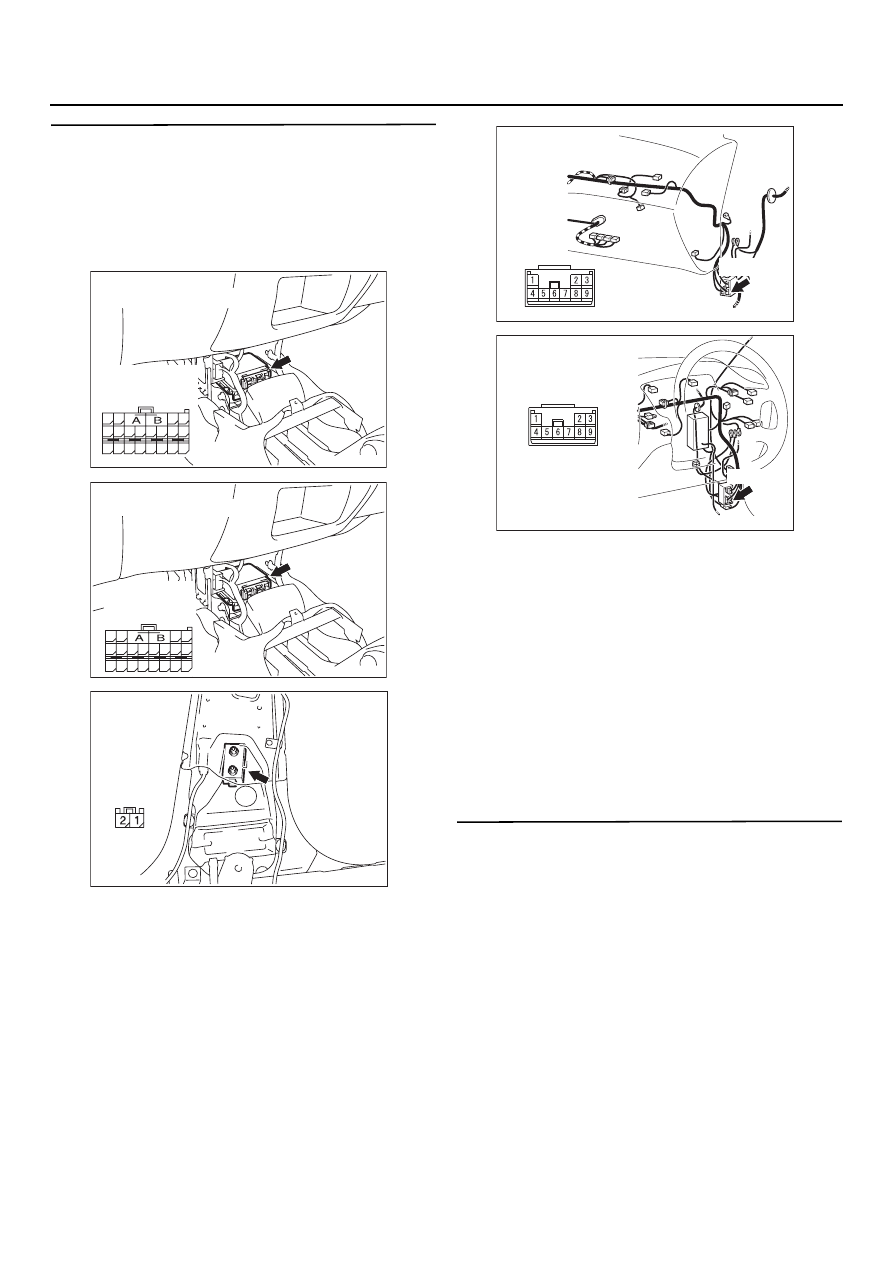

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC304502 AB

Разъем: D101

Вид со стороны
жгута проводов
(спереди)

AC303804

Разъем: C1116
<Автомобили с левым рулем>

AR

C7116 (GR)

AC303814

Разъем: C126
<Автомобили
с правым рулем>

AO

C726 (GR)

52B

-195

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 91. Ошибка в значении напряжения в цепи (левого переднего) датчика замедления

ПРИМЕЧАНИЕ

Автомобили
с левым расположением
рулевого колеса

Автомобили
с правым расположением
рулевого колеса

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

МИКРОПРОЦЕССОР

ИНТЕРФЕЙСНЫЙ КОНТУР
БОКОВОГО ДАТЧИКА ЗАМЕДЛЕНИЯ

БЛОК SRS7ECU

КОНТУР ПОСТОЯННОГО
НАПРЯЖЕНИЯ

АНАЛОГОВЫЙ
(G) ДАТЧИК

БЛОК
EEPROM

БЛОК CPU

ЛЕВЫЙ ЗАДНИЙ
ДАТЧИК ЗАМЕДЛЕНИЯ

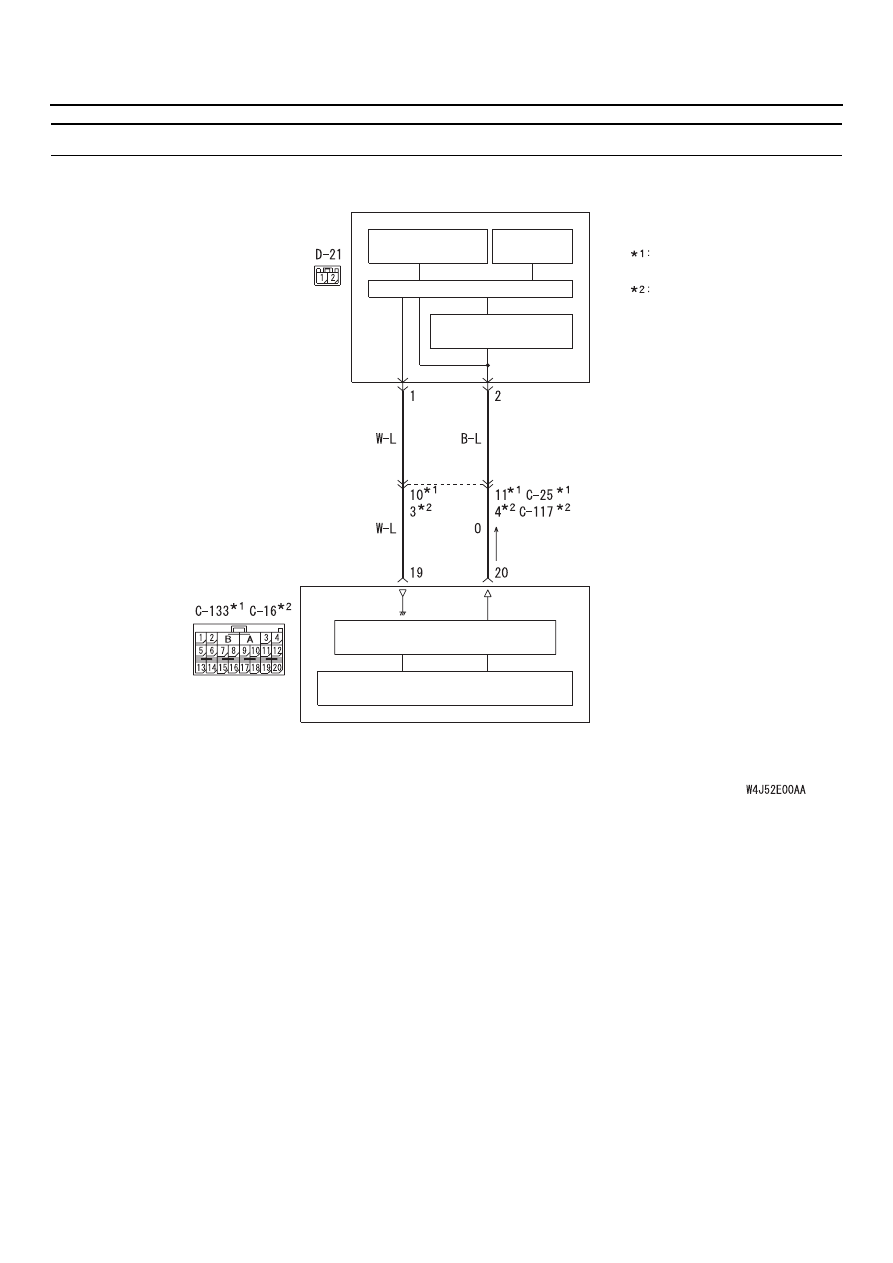

Контур левого заднего датчика замедления
