52B

-172

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем D733 модуля (правой)

боковой подушки безопасности.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините специальное приспособление

MB991866 к колодке D733 со стороны жгута
проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 75?

ДА :

Идти к Этапу 2.

НЕТ :

Замените спинку (правого) сиденья
в сборе. (См. главу 52А, "Передние
сиденья",

CTP. 52A-26

).

ЭТАП 2. Измерение величины напряжения
на выводах колодок разъемов C1131 <LHD>
или C118 <RHD>

(1) Расстыкуйте колодки разъемов C7131 <LHD>

или C718 <RHD>.

ОПАСНО!

Для предотвращения внезапного
срабатывания подушки безопасности
отсоедините колодку D'33 жгута
проводов модуля подушки безопасности
для деактивации цепи запала.

(2) Расстыкуйте разъем D733 модуля (правой)

боковой подушки безопасности.

(3) Установите ключ зажигания в положение

"ON".

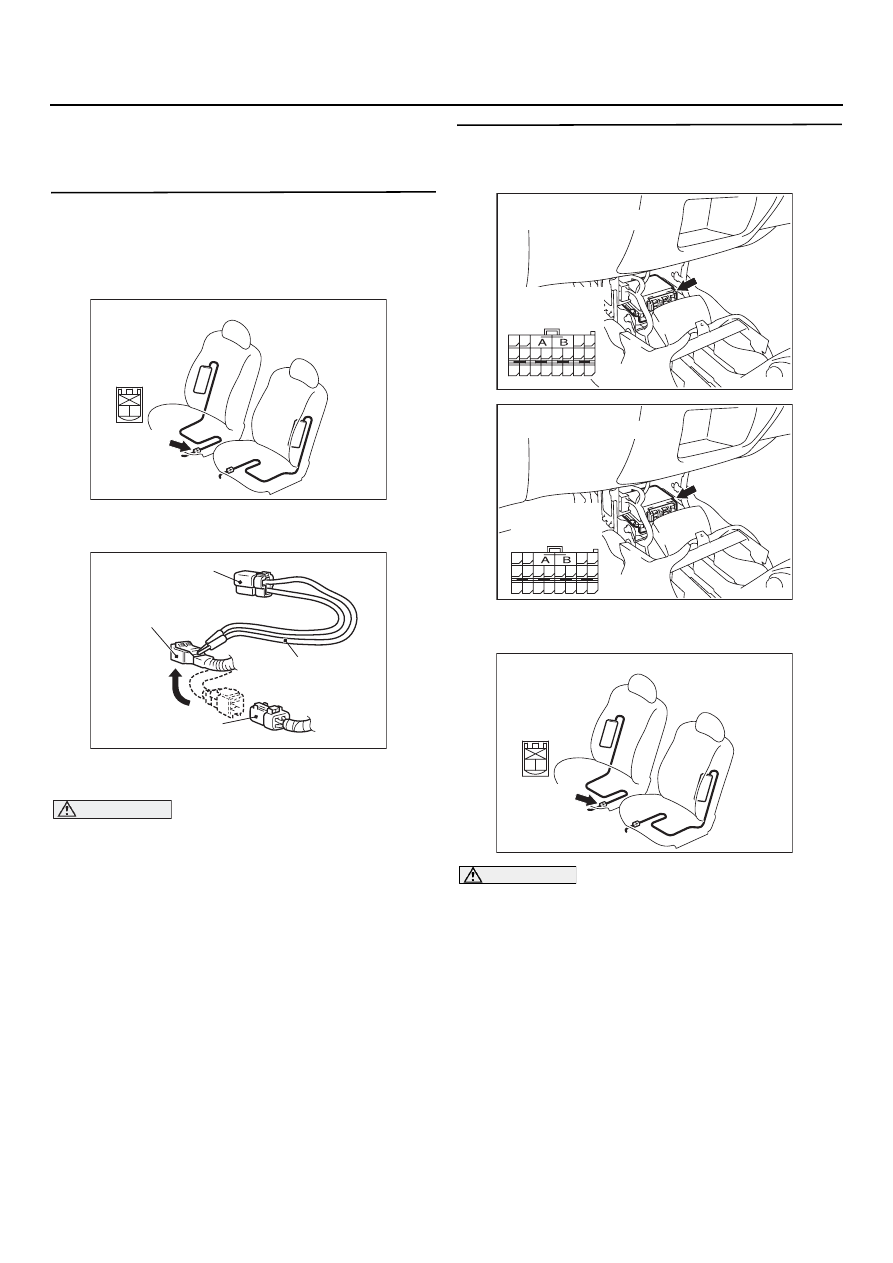

AC202027

Разъем: D133

AP

D733 (R)

2 1

Вид со стороны
жгута проводов
(спереди)

AC301039 AD

MB991865 (Поверочный резистор: 3 Ом)

D733 Колодка со стороны
жгута проводов

D733 Колодка боковой
правой НПБ

MB991866
(Жгут проводов
поверочного
резистора)

AC301747AC

C7131 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC202027

Разъем: D133

AP

D733 (R)

2 1

Вид со стороны
жгута проводов
(спереди)

52B

-173

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Измерение величины напряжения между

выводами 57 и 58 колодок со стороны жгута
проводов разъемов C7131 <LHD> или C718
<RHD> и "массой".

НОРМАЛЬНО: 0 В

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъемы
блока SRS7ECU C7131 <LHD> или C718
<RHD> (выводы 57 и 58) и разъем D733
(выводы 1 и 2) модуля (правой) боковой
подушки безопасности.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 75?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. (См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

).

AC301579

63

55

51

69

61

66

58

65

64

5657

68

60

67

59

70

62

53

52 B

A

54

C7131 <LHD>, C718 <RHD>,
Вид со стороны жгута проводов
(сзади)

AB

52B

-174

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 76. Запал газогенератора модуля боковой подушки безопасности (правой), замыкание
на "массу"

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает степень силы
удара при аварии, получая сигналы от левого
и правого датчиков замедления. Если сила
столкновения превысила определенный
предельный уровень, в блоке SRS7ECU
генерируется выходной сигнал на поджиг
запала газогенератора. Если при этом
замкнута цепь контрольного датчика боковых
подушек безопасности, произойдет
наполнение боковых подушек безопасности.

Подается сигнал на поджиг запала боковой
подушки безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов газогенера7
тора (правой) боковой подушки безопасности
на "массу".

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Повреждены провода или соединительные
колодки.

Короткое замыкание на "массу" в цепи
подачи электропитания к газогенератору
(правой) боковой подушки безопасности.

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

Автомобили
с левосторонним
управлением
рулевого колеса

Автомобили
с правосторонним
управлением
рулевого колеса

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРАВОЙ
БОКОВОЙ НПБ
(ЗАПАЛ)

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный
P : Розовый     V : Фиолетовый



БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

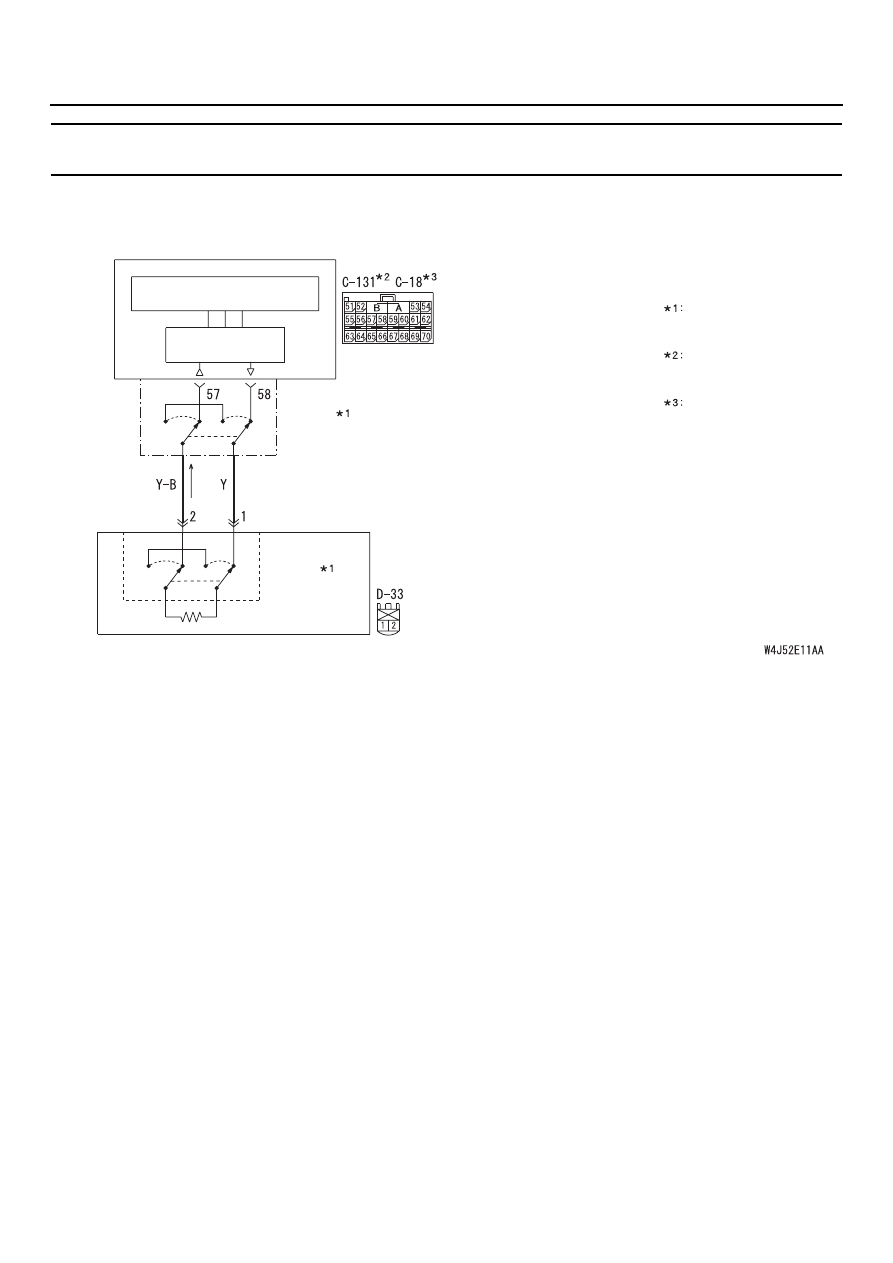

Контур правой боковой НПБ (запал)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

52B

-175

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем D733 модуля (правой)

боковой подушки безопасности.

(3) Присоедините проверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините специальное приспособление

MB991866 к колодке D733 со стороны жгута
проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 76?

ДА :

Идти к Этапу 2.

НЕТ :

Замените спинку (правого) сиденья
в сборе. (См. главу 52А, "Передние
сиденья",

CTP. 52A-26

).

ЭТАП 2. Измерение величины сопротивления
на выводах колодок разъемов C1131 <LHD>
или C118 <RHD> блока SRS1ECU

(1) Расстыкуйте колодки разъемов C7131 <LHD>

или C718 <RHD>.

ОПАСНО!

Для предотвращения внезапного
срабатывания подушки безопасности
отсоедините колодку D'33 жгута
проводов модуля подушки для
деактивации цепи запала.

(2) Расстыкуйте разъем D733 модуля (правой)

боковой подушки безопасности.

AC202027

Разъем: D133

AP

D733 (R)

2 1

Вид со стороны
жгута проводов
(спереди)

AC301039 AD

MB991865 (Поверочный резистор: 3 Ом)

D733 Колодка со стороны
жгута проводов

D733 Колодка боковой
правой НПБ

MB991866
(Жгут проводов
поверочного
резистора)

AC301747AC

C7131 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC202027

Разъем: D133

AP

D733 (R)

2 1

Вид со стороны
жгута проводов
(спереди)
